характеристики и свойства остекления, цены на стеклопакеты

Что влияет на свойства стеклопакета и сколько это стоит:

Каждый лист стекла в стеклопакете создает преграду на пути шума. Образуемая между двумя стеклами камера служит естественным теплоизолятором. При увеличении числа стекол — увеличиваются и изолирующие свойства.

Максимальное количество стекол в стеклопакете ГОСТ не нормирует. Тем не менее, у стеклопакета с большим числом стекол есть свои недостатки.

При увеличении листов стекла — увеличивается вес конструкции и снижается светопропускание окна. Цена, естественно, тоже увеличивается.

Вес стеклопакета определяется весом его стекол. Однокамерный стандартный стеклопакет (2×4 мм) весит примерно 20 кг/кв.м
Двухкамерный стандартный стеклопакет (3×4мм) весит 30 кг/кв.м. Таким образом легко высчитать вес 1 мм стекла площадью 1 кв. метр — 2,5 кг.

Двухкамерный или трехкамерный стеклопакет

Что лучше 4 стекла или 3 стекла?

Двухкамерный или однокамерный стеклопакет

Что лучше 3 стекла или 2 стекла?

Стекла тоньше 4 мм для жилищного остекления не используются в виду высокой хрупкости. Однако чем меньше вес стеклопакета, тем меньше изнашивается фурнитура и тем исправнее прослужит окно. Подробнее в материале: Лишний вес — причина поломки окна

На что влияет толщина стекла

Чем толще стекло используется в стеклопакете, тем лучше стеклопакет изолирует от шума.

Толщина стекла Вес 1 м2 Звукоизоляция
4 мм 10 кг 28-30дБ
5 мм 12,5 29-31дБ
6 мм 15 кг 30-32дБ
8 мм 20 кг 32дБ

Звукоизоляция

Для звукоизоляции, согласно лабораторным испытаниям, подходят конструкции в изготовлении которых используется толстое листовое стекло или многослойное стекло.

Характеристика звукоизоляции стеклопакетов расчетная

     Формула Звукоизоляция
по отношению к прямому шуму воздушных судов Rw, dB
     4 мм      30
     4М1-16-4М1      30
     8 мм      32
     4М1-10-4М1-10-4М1      33
     4М1-16Ar-4М1-14Ar-И4      33
     6CGSolar-16Ar-4М1-14Ar-И4      36
     44.1М1-14-4М1      40
     44.1М1-12-66. 1М1      47

44.1 — два стекла 4 мм с ПВБ пленкой между стеклами.
66.1 — два стекла 6 мм с ПВБ пленкой между стеклами

Как видно, 8-ми миллиметровое стекло лучше изолирует от шума (32 дБ), чем однокамерный стеклопакет 4М1-16-4М1 (30 дБ).


Подробнее: Лучшие по показателю звукоизоляции стеклопакеты

Низкоэмиссионные стекла


Низкая эмиссия — способность отражать тепловое излучение. Чем меньше коэффициент эмиссии — тем лучше материал отражает энергию, а значит является лучшим теплоизолятором.

В отечественном ГОСТ 24866-2014 применяется характеристика «Приведенное сопротивление теплопередаче»- обратная коэффициенту эмиссии. Чем выше сопротивление теплопередаче — тем лучше теплоизолирующая способность стеклопакета.

Существуют низкоэмиссионные стекла с жестким и мягким покрытиями.

  • Низкожмисионное К-стекло (стекло с жестким покрытием) может использоваться покрытием наружу, так как оно устойчиво к атмосферному воздействию и истиранию. Может быть закаленным.
  • Низкоэмисионное И-стекло (стекло с мягким покрытием) используется только покрытием внутрь пакета — оно не устойчиво к внешним воздействиям, но имеет лучшие теплоизолирующие свойства (почти в 1,5 раза).

Обозначаются стекла в стеклопакете окна: 4k и 4i соответственно, где 4 — значение толщины стекла в миллиметрах.

Мягкое низкоэмиссионное покрытие (i-стекло) используется для изготовления теплосберегающих и энергосберегающих стеклопакетов чаще.

Низкоэмиссионное стекло

Низкоэмиссионное стекло (Low Emission) со специальным теплоотражающим напылением работает по принципу термоса: изолирует от внешней среды, сохраняя температуру внутри.

Нанесенное на поверхность стекла покрытие сохраняет прозрачность и, в отличие от пленок, не может отклеиться. Само покрытие может быть нанесено :

  • на внешнее стекло (внутрь камеры) — для лучшего теплоотражения на улицу;
  • на внутреннее стекло (внутрь камеры) — для лучшего теплоотражения в помещение.


Видео: производство низкоэмиссионных стекол для стеклопакета

Теплоизоляция

Для лучшей теплоизоляции стеклопакета сегодня используются специальные теплоотражающие стекла с низкой эмиссией тепла (Low E), низкоэмиссионные, о которых мы уже упоминали. Самый распространенный вид низкоэмиссионных стекол — с мягким напылением серебра. В формуле стеклопакета обозначается буквой «И».
Как отличить энергосберегающий стеклопакет от обычного

По ГОСТ 30674-99 стеклопакет из двух стекол, одно из которых низкоэмиссионное, — лучше стеклопакета из трех стекол по главному параметру — сопротивлению теплопередаче. Чем выше значение — тем лучше конструкция защищает от холода.

Ниже в таблице приведены характеристики теплоизоляции оконных блоков c типовым стекольным заполнением. Детально ознакомиться с теплоизоляционными свойствами стеклопакетов можно по ссылке: теплоизоляция стеклопакетов.

Формула стеклопакета Сопротивление теплопередаче
    м2 С/Вт
4М1-16-4М1      0,35 (ГОСТ)
4М1-16-И4      0,58 (ГОСТ)
4М1-16Ar-И4      0,63 (ГОСТ)
4М1-10-4М1-10-4М1      0,51 (ГОСТ)
4М1-16Ar-4М1-14Ar-И4      0,95 (расчетное)
6CGSolar-16Ar-4М1-14Ar-И4      1,45 (расчетное)

Теплосберегающий стеклопакет для теплых окон VEKA

C появлением низкоэмиссионного И-стекла теплопотери через окна существенно сократились. В быту стали употребляться выражения «теплые окна», «теплый стеклопакет», теплосберегающий стеклопакет.

Влияние стеклопакета на теплозащитные свойства окна VEKA Softline 70
Расчетные значения, согласно конфигуратору Guardian

Формула стеклопакета Сопротивление теплопередаче
    м2 С/Вт
4М1-16-4М1-14-4М1      0,59
4М1-16-4М1-14-И4      0,83
4М1-16Ar-4М1-14Ar-И4      0,97
4CGSolar-16-4М1-14-4М1      0,85
4CGSolar-16Ar-4М1-14Ar-4М1      1,00
4CGSolar-16-4М1-14-И4      1,17
4CGSolar-16Ar-4М1-14Ar-И4      1,45

Окна с теплосберегающим стеклопакетом можно посоветовать для всех теплолюбивых хозяев.

Однако, что делать, если в жаркие дни вы ощущаете чрезмерный нагрев воздуха? Такому помещению нужны специальные стеклопакеты — стеклопакеты, способные отражать тепловую солнечную энергию наружу.

Светопропускание, защита от солнца и УФ излучения

Желание сделать окна максимально изолирующими может привести к тому, что сама прозрачность конструкции будет потеряна.
Каждый дополнительный лист стекла в среднем на 10% ухудшает прозрачность вашего окна. Также на светопропускание влияет само стекло (низкоэмиссионное стекло хуже обычного пропускает свет, а специальное просветленное стекло — лучше обычного).

Характеристика стекол и стеклопакетов по пропусканию света и УФ излучения, расчетная

 Формула      Пропускание света
          τv(%)
      Солярный фактор
           g (%)
      Пропускание УФ лучей
           τuv(%)
 4 мм           90           88           75
 8 мм           88           82           66
 4М1-16-4М1           83           80           60
 4М1-10-4М1-10-4М1           76           72           50
 4М1-16Ar-4М1-14Ar-И4           73           60           30
 6CGSolar-16Ar-4М1-14Ar-И4           58           38           14

При этом, как видно из таблицы, стекло триплекс 8 мм не значительно уменьшает прозрачность, в отличие от двух стекол по 4 мм в конструкции стеклопакета.

Окна с 4 стеклами по 4 мм почти на 40% лишат дом естественного освещения.

Высокое светопропускание — важный фактор для нормальной жизнедеятельности. Тем не менее с солнечным светом в дом проникает солнечная энергия, которая способна нарушить микроклимат помещения, негативно воздействует на декоративную отделку помещения и мебели.

Солнцезащитные стекла и стеклопакеты

Солнцезащитный стеклопакет с применением напыления тонкого слоя оксида титана позволяет создать преграду на пути у тепловых солнечных волн. Снаружи такой стеклопакет обладает легким зеркальным глянцем, а изнутри прозрачен как обычное стекло.

Ключевая роль солнцезащитного стеклопакета:

  • Снижается нагрев помещения солнцем
  • Снижается выгорание мебели и интерьера

Солнцезащитные свойства стеклопакета определяет стекло с защитой от солнечной энергии, снижающее «солярный фактор».

Солярный фактор (солнечный фактор) обозначается в документации «g» и указывает процент от солнечной энергии, проходящей сквозь стеклопакет.

Чем солярный фактор ниже, тем лучшую защиту от солнца обеспечит стеклопакет. Например, солярный фактор в 40% указывает на то, что лишь 40% солнечной энергии пропускает стеклопакет.

Значение этого параметра напрямую связано с степенью защиты от ультрафиолетового излучения. Солнцезащитные стекла с низким солнечным фактором устанавливаются для помещений с произведениями искусства, чтобы избежать их выцветание от УФ излучения. В отличие от тонированных стекол, солнцезащитные стекла нового поколения прозрачны для видимого глазу света.

Энергосберегающий стеклопакет с мультифункциональным стеклом

Следующим этапом развития технологии стало совмещение в напылении сразу двух свойств: теплосбережения и солнцезащиты. Удачным решением стали так называемые мультифункциональные энергосберегающие стеклопакеты — прозрачные для света и непроницаемые для жары и холода.

Присутствие двойного напыления — титана и серебра — дает двойной эффект: экономия энергии происходит и летом и зимой:

  • Летом нет необходимости в дополнительном кондиционировании.
  • Зимой не тратятся средства на отопление.

Все свойства мультифункционального стеклопакета

Узнайте сколько стоят пластиковые окна с мультифункциональным стеклопакетом прямо сейчас используя онлайн калькулятор пластиковых окон .

Для расчета точной цены по проекту отправьте сообщение через «обратную связь» в разделе «Контакты».»

И-стекло и мультифункциональное: какое лучше, в чем отличие?

И — стекло — низкоэмиссионное стекло с высокой способностью отражать инфракрасное (тепловое) излучение.

Мультифункциональное — стекло — стекло, сочетающее в себе две функции. Первая — способность И-стекла отражать инфракрасное (тепловое) излучение. Вторая — способность солнцеотражающего стекла отражать тепловую энергии солнца.

Сравнение И-стекла (ClimaGuard N) и Мультифункционального стекла (ClimaGuard Solar)

 Формула Пропускание света
τv(%)
Солярный фактор
g (%)
Пропускание УФ лучей
τuv(%)
Сопротивление теплопередаче
м2 С/Вт
 4М1-16Ar-4М1-14Ar-И4 73 60 30 0,95 (расчетн. )
 4CGS-16Ar-4М1-14Ar-4M1 62 40 24 1,0 (расчетн.)


Вывод: мультифункциональное стекло в стеклопакете делает его не только теплосберегающим, но и лучше затеняет помещение, сохраняет его от жары.

Тонированные стекла и стеклопакеты

В остеклении домов, витрин, при устройстве офисных перегородок внутри помещений также часто используются тонированные стекла, как и в тонировке стекол автомобилей. Как правило, используется одно окрашенное в массе стекло, реже два стекла в составе одно- и двухкамерного стеклопакета. Таким образом можно достичь требуемой степени декоративного и защитного оформления.

Для каких целей используется тонированное (окрашенное) стекло в стеклопакетах:

  • Внешнее оформления остекления в соответствии с архитектурным проектом;
  • Защита от подсматривания;
  • Внутреннее затенение помещения.

Необходимое цветовое решение, помимо окрашенного в массе стекла, может быть найдено за счет поклейки тонирующей или зеркальной пленки.

Преимущества тонированного в массе стекла Преимущества пленки

Тонированный стеклопакет включает окрашенное в массе стекло. Исключено отслаивание пленки и появление пузырьков воздуха и иных визуально видимых дефектов в процессе эксплуатации.

Тонировочная пленка служит упрочняющим элементом и может использоваться для создания безопасного безосколочного остекления. Тонированный стеклопакет таким свойством не обладает.

Важным отличием тонированного стеклопакета от солнцезащитного является существенное снижение проникновения видимого света. Попадающий в помещение свет в технической документации указывается в процентах (по ГОСТ обозначается τv(%)). С тонированным стеклом светопропускание составляет до 20-30%, тогда как с солнцезащитным прозрачным стеклом в двухкамерном стеклопакете светопропускание не опускается ниже 50%.

Противоударные стеклопакеты

Для обеспечения высоких показателей по безопасности: защите от удара, разбития и пр., — применяются специальные типы стеклопакетов — противоударные.

Стойкость к удару может обеспечиваться применением одного из типов защитных стекол в составе стеклопакета:

  • Закаленное стекло — стекло с лучшей в 2-3 раза, по сравнению с обычным стеклом, стойкостью к удару;
  • Ламинированное стекло —  стекло с  противоударной пленкой, поклеенной на одну из поверхностей;
  • Армированное стекло — стекло внутри которого стальная сетка;
  • Многослойное стекло триплекс — несколько слоев листового стекла, склеенных между собой поливинилбутеральной пленкой или смолой (в первом случае речь идет о пленочном ламинировании триплекса, во втором — жидкостном).

Говоря о различиях в производстве триплекса следует учитывать следующее:

— Поскольку при изготовлении триплекса методом пленочного ламинирования одна из стадий — подогрев до температуры 80-90 градусов Цельсия, — использование низкоэмиссионных стекол в составе пленочного триплекса  не рекомендуется (нагрев может испортить покрытие). Изготовление низкоэмиссионного триплекса по технологии жидкостного ламинирования возможно.

Противоударные стеклопакеты подробнее

Особые свойства стеклопакетов

Герметично соединенные в стеклопакете стекла позволяют придать остеклению качественно новые характеристики. С практической точки зрения такая конструкция удобнее так как мыть стекла изнутри нет необходимости — они остаются чистыми в течение всего срока службы изделий, что для современных пластиковых окон составляет примерно 60 лет в умеренной климатической зоне.

Современные технологии производства стекол позволяют вводить новые типы остекления за счет использования различных декоративных, защитных и физических свойств. В частности одним из наиболее перспективных считаются разработки самоочищающихся стеклопакетов.

Самоочищающиеся стеклопакеты — стеклопакеты с гидрофобным покрытием, которое благодаря отталкивающему молекулы воды свойству сохраняет стекло чистым существенно дольше, в сравнении с обычным стеклом.

Греющие стеклопакеты или стеклопакеты с элетрообогревом стекла — стеклопакеты в которых устанавливается специальное многослойное стекло с структурированным токопроводящим слоем. При циркуляции тока по проводнику стекло способно выделять тепло до +50 0C. Подробнее.

Огнестойкие стеклопакеты — или противопожарные стеклопакеты, представляют собой конструкцию с участием многослойного стекла и огнезащитных прослоек. Такая прослойка при высоких температурах образует плотную твердую пену, защищающую от распространения пламени за счет удержания осколков стекла на месте и препятствует тепловому излучению от очага пожара.

Декоративные стеклопакеты — внутрь стеклопакета для визуального разделения на секции могут быть встроены шпросы (раскладка). Для ценителей узорного рисунка стеклопакет может быть украшен орнаментом, витражным узором в стиле витража тиффани.

Стеклопакеты с встроенными жалюзи — особенно востребованы в медицинских учреждениях, где высокие требования к гигиене из-за санитарных норм. Обычные жалюзи не подходят для оборудования ими помещений — они никак не защищены от статической пыли, в отличие от встроенных. Герметичная камера в стеклопакете служит надежным изолятором от загрязнения, тогда как управление жалюзи вынесено наружу.

Размер камеры и газ в стеклопакете

Размер камеры — расстояние между стеклами в стеклопакете — также оказывает влияние на его свойства. От того, чем заполнена эта камера - воздухом или инертным газом — также зависит теплоизоляция (см. результаты испытаний стеклопакетов с аргоном).

Принято считать что внутри стеклопакета вакуум, что в корне неверно, так как в таком случае стеклопакет просто лопнул бы сразу после выхода с конвейера под воздействием атмосферного давления.

На самом деле внутри стеклопакета обычный (осушенный) воздух или специальный инертный газ.

На что влияет размер камеры

Улучшение звукоизоляции Нет
Улучшение теплоизоляции Да (+50%)


Улучшение теплоизоляции происходит с увеличением расстояния между стеклами — от 8 до 24 мм. Дистанция между стеклами менее 8 мм, например, 6 мм, допускается по ГОСТ 24866-2014 «Стеклопакеты клееные» только для стеклопакетов внутреннего остекления.

В двухкамерном стеклопакете увеличение дистанционной рамки более 16 мм ведет к обратному эффекту — теплоизоляция снижается.

 Формула Пропускание света
τv(%)
Солярный фактор
g (%)
Пропускание УФ лучей
τuv(%)
Сопротивление теплопередаче
м2 С/Вт
 4CGS-6Ar-4М1-6Ar-И4 59 39 15 0,88 (расчетн. )
 4CGS-16Ar-4М1-14Ar-И4 59 39 15 1,45 (расчетн.)
 4CGS-18Ar-4М1-18Ar-И4 59 39 15 1,43 (расчетн.)
 4CGS-16Ar-4М1-24Ar-И4 59 39 15 1,41 (расчетн.)

Некоторые наблюдения демонстрируют увеличение теплоизоляции при увеличении ширины камеры, но при незначительной разнице температур стекол, ограничивающих камеру. Широкая дистанция между стеклами предпочтительнее, когда эта камера — вторая в стеклопакете, то есть расположена ближе к помещению.

Для лучшей теплоизоляции эффективно заполнить камеру газом, более плотным чем воздух. В частности, повышает изоляционные свойства стеклопакета закачивание аргона. Подробнее: Зачем нужен газ в стеклопакете

Дистанционные рамки в стеклопакете

Разделяющие стекла в стеклопакете рамки выполняют одновременно несколько функций:

  • формируют теплоизоляционную воздушную камеру,
  • заполненный в рамки силикагель осушает внутрикамерный воздух,
  • декоративную — может быть выбран один из нескольких цветов.

Дистанционные рамки различаются по типу и материалу из которого изготовлены. Наиболее распространенные: пластиковые, алюминиевые, комбинированные (TGI).

Материал, например алюминий, применяемый в производстве рамки — хороший теплопроводник. Пластик — напротив, теплоизолятор. В зависимости от заказанного в производство стеклопакета, а точнее типа рамки, может возникать (или не возникать) мостик холода и запотевание. Дистанционные рамки для стеклопакета и их свойства

Как читать формулу стеклопакета

Каждый стеклопакет имеет строение, определяемое формулой. Это своеобразный паспорт изделия, по которому можно понять из каких материалов он изготовлен.

Например: 6М1-10-4М1-10Ar-И4

где, читается слева-направо:
6 — толщина внешнего стекла 6 мм;
М1 — марка стекла М1;
10 — дистанционная рамка толщиной 10 мм;
4 — толщина внутреннего стекла 4 мм;
М1 — марка стекла М1;
10 — дистанционная рамка толщиной 10 мм;
Ar — заполнение камеры инертным газом Аргон;
И — нанесение низкоэмиссионного мягкого (И) — покрытия на внутреннюю (к камере) поверхность стекла;
4 — толщина внутреннего стекла 4 мм.

При указании считается стекло крайнее левое — внешнее (уличное), крайнее правое — интерьерное (в помещение)


4М1-10Ar-4М1-10Ar-И4 — двухкамерный стеклопакет 32 мм, энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.

Другие варианты популярных формул двухкамерных стеклопакетов:

4EnergyL-14Ar-4-14Ar-4И — мультифункциональное прозрачное стекло Energy Light + одно и-стекло + в двух камерах шириной по 14 мм газ аргон.

4PhBr-20Ar-4-20Ar-4И — феникс бронза или тонированное «в массе» стекло бронзового цвета + два аргона + и-стекло в стеклопакете толщиной 52 мм.

4STR35SISR-10ar-4-10ar-4И — это стеклопакет с серебряной тонировочной пленкой с аргоном в двух камерах и одним и-стеклом, 32мм.

4-14-4-14-4 — обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.

4-10-4-10Ar-4i — один энергосберегающий слой и аргоном заполнена только внутренняя камера.

4PhCl-12ar-4-12ar-4.4.1 — бесцветное феникс-стекло (Phoenix Clear, просветлённое, обладает зеркальностью) + стекло триплекс (стратобель, многослойное стекло, повышенная ударопрочность и звукоизоляция) + аргон в двух камерах, 2-камерный стеклопакет (3 стекла), толщина стеклопакета 40мм.

Цены на стеклопакеты

Объективная цена стеклопакета определяется теми материалами, которые использовались для его производства. Чем более дорогие комплектующие — тем стоимость будет выше. Так, в частности, двухкамерный стеклопакет будет дороже однокамерного, а однокамерный с мультифункциональным стеклом и заполненный аргоном будет дороже обычного двухкамерного.

Цены на стеклопакеты за квадратный метр:

Цены на стеклопакеты


Обратитесь к специалисту оконной компании Бизнес-М за дополнительной консультацией по телефону или через обратную связь на сайте в разделе Контакты.



О стеклопакетах подробнее:


Выбрать пластиковые окна со стеклопакетом »

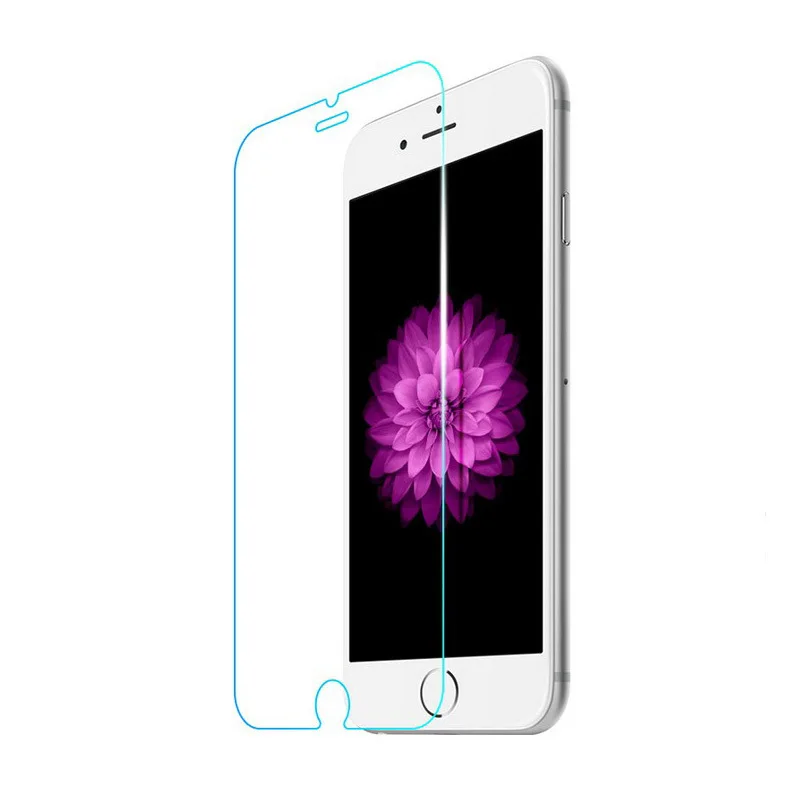

3 упаковка 2,5-D закаленное стекло для iPhone 12 PRO Max Защитная пленка для iPhone 12 Retail Packaging

3 штук2.5D закаленноестеклодляIphone 11 pro max защитныйэкрандляIphone 11 розничнойупаковке

Описание:

1.изготовленыизвысококачественнойяпонскойAsahi Breweries Ltd.СТЕКЛА
2.HD, 99% высокогоуровнятранспарентности.0,33 ммSuper толщина
3,9 чжесткостьпомочьэкранаустройстваотцарапин.
4.куполисчерпаныавтоматически, идеальноподходитдляустановкисустройством
5.Оченьгладкаяотделка,самоуправленияAborbed наэкраненепосредственно.
6.Воздействие/ устойчивыкцарапинам
7.Anti-broken,противотпечатковпальцев, взрывобезопасным.


УпаковкаиShippment

1.Упаковка:1PCS/polybag
2.времявыполнениязаказа:5-7днейрабочихдней
3.транспортныепути:ЧЕРЕЗDHL, UPS, EMS, FedEx, другие- вкачестве.

Почемувыбираютнас:

1.Мыможемпредоставитьвамхорошегокачествапродукциисзаводскаяцена.
2.Мыбудемответитьнавашвопроскакможноскорее.
3.Пациентаипрофессиональныегруппыпродаж.
4.доставкавовремя.
5.Нашипродуктыявляютсявесьмавысокуюоценкусостороныпокупателейизмногихстран.

Онашемзаводе:

МыпрофессиональныепроизводителядлячехолCombo дела, качествопечатихорошее.Нашзаводзанимаетплощадьв1 200 квадратныхметров, расположенныйвФошань.Такимобразоммыможемгарантироватьклиентамсхорошимкачествомпродукциииконкурентоспособнойцене.

  Названиепродукта3 штук2.5D закаленноестеклодляIphone 11 pro max защитныйэкрандляIphone 11 розничнойупаковке
МатериалЯпонскийАсахистекла
ЦветПрозрачный
MOQ 200 ПК/модель
  ОписаниедеталиЛегкоприменять, гладкойнаощупь, нет.
ЗащититесвойAppple смотреть отгрязи, пораженияэлектрическимтоком
Образцы  можно    обеспечить
ЛоготипМожет  сделать  клиент’ s  логотипOEM  Service  приусловии
ФункцииЗащитавашегоустройствапоSreccn
Пакет1)внутреннее  уплотнение:Polybag/элемент
2)наружное  :  техническаяинформация
  Возможностипитания20000  ПК/
срокпоставки  Около5 — 7  рабочих  дней, это  зависитот      количествозаказа
Порт    доставкиГуанчжоу
  СпособдоставкиDHL, UPS, EMS, воздушных  перевозок, морских  грузовыхперевозок,      для    клиента
  УсловияоплатыБанковский  Перевод, Вестерн  Юнион, paypal

Есливызаинтересованывнашемслучаетелефона, пожалуйстасвяжитесьсомной иприглашаемВаспосетитьнашзавод

Виды и свойства стекла — Диаэм


Стекло – это неорганическая смесь, расплавленная при высокой температуре, которая затвердевает при охлаждении, но не кристаллизуется.

Виды стекла

Кварцевое стекло

Кварцевое стекло получают плавлением кремнезёмистого сырья высокой чистоты. Кварцевое стекло состоит из диоксида кремния SiO2 и является самым термостойким стеклом: коэффициент его линейного расширения в пределах 0 — 1000 °С составляет всего 6х10-7. Поэтому раскаленное кварцевое стекло, опущенное в холодную воду, не растрескивается.

Температура размягчения кварцевого стекла, при которой достигается динамическая вязкость 107 Пуаз (10 Пахс) равна 1250 °С. При отсутствии значительных перепадов давления кварцевые изделия можно применять до этой температуры. Полное же плавление кварцевого стекла, когда из него можно изготавливать изделия, наступает при 1500-1600 °С.

Известно два сорта кварцевого стекла: прозрачный кварц и молочно-матовый. Мутность последнего вызвана обилием мельчайших пузырьков воздуха, которые при плавке стекла не могут быть удалены из-за высокой вязкости расплава. Изделия из мутного кварцевого стекла обладают почти такими же свойствами, как и изделия из прозрачного кварца, за исключением оптических свойств и большей газовой проницаемости.

Поверхность кварцевого стекла обладает незначительной адсорбционной способностью к различным газам и влаге, но имеет наибольшую газопроницаемость среди всех стекол при повышенной температуре. Например, через кварцевую трубку со стенками толщиной в 1 мм и поверхностью 100 см2 при 750 °С за один час проникает 0,1 см3 Н2, если перепад давлений составляет 1 атм (0,1 МПа).

Кварцевое стекло следует тщательно предохранять от всяких загрязнений, даже таких как жирные следы от рук. Перед нагреванием кварцевого стекла имеющиеся на нем непрозрачные пятна снимают при помощи разбавленной фтороводородной кислоты, а жировые — этанолом или ацетоном.

Кварцевое стекло устойчиво в среде всех кислот, кроме HF и Н3РO4. На него не действуют до 1200 °С С12 и НСl, до 250 °С сухой F2. Нейтральные водные растворы NaF и SiF4 разрушают кварцевое стекло при нагревании. Оно совершенно непригодно для работ с водными растворами и расплавами гидроксидов щелочных металлов.

Кварцевое стекло при высокой температуре сохраняет свои электроизоляционные свойства. Его удельное электрическое сопротивление при 1000 °С равно 106 Омхсм.

Обычное стекло

К обычным стеклам относятся известково-натриевое, известково-калиевое, известково-натриево-калиевое.

Известково-натриевое (содовое), или натрий-кальций-магний-силикатное, стекло применяют для выработки оконных стекол, стеклотары, столовой посуды.

Известково-калиевое (поташное), или калий-кальций-магний-силикатное, стекло обладает более высокой термостойкостью, повышенным блеском и прозрачностью; используется для выработки высококачественной посуды.

Известково-натриево-калиевое (содово-поташное), или натрий-калий-кальций-магний-силикатное, стекло имеет повышенную химическую стойкость, благодаря смешению окислов натрия и калия; наиболее распространено в производстве посуды.

Боросиликатное стекло

Стекла с высоким содержанием SiO2, низким – щелочного металла и значительным – оксида бора B2O3 называются боросиликатными. Борный ангидрид действует как флюс для кремнезема, так что содержание щелочного металла в шихте может быть резко уменьшено без чрезмерного повышения температуры расплавления. В 1915 году фирма Corning Glass Works начала производить первые боросиликатные стекла под торговым названием Pyrex. Стекло марки Pyrex является боросиликатным стеклом с содержанием не менее 80% SiO2, 12-13% В2O3, 3-4% Na2О и 1-2% Аl2О3. Оно известно под разными названиями: Corning (США), Duran 50, Йенское стекло G20 (Германия), Гизиль, Монекс (Англия), ТС (Россия), Совирель (Франция), Simax (Чехия).

В зависимости от конкретного состава стойкость к термоудару таких стекол в 2–5 раз выше, чем у известковых или свинцовых; они обычно намного превосходят другие стекла по химической стойкости и имеют свойства, полезные для применения в электротехнике.

Температура размягчения стекла «пирекс» до динамической вязкости в 1011 пуаз (1010 Пас) составляет 580-590 °С. Тем не менее стекло пригодно для работ при температурах до 800 °С, но без избыточного давления. При использовании вакуума температуру изделий из стекла «пирекс» не следует поднимать выше 650 °С. В отличие от кварцевого стекло «пирекс» до 600 °С практически непроницаемо для Н2, Не, O2 и N2. Фтороводородная и нагретая фосфорная кислоты, так же как и водные растворы (даже 5%-ные) КОН и NaOH, а тем более их расплавы, разрушают стекло «пирекс».

Хрустальное стекло

Хрустальные стекла (хрусталь) — высокосортные стекла, обладающие особым блеском и способностью сильно преломлять свет. Различают свинцовосодержащие и бессвинцовые хрустальные стекла.

Свинцовосодержащие хрустальные стекла — свинцово-калиевые стекла, вырабатывают с добавлением окислов свинца, бора и цинка. Характеризуются повышенным весом, красивой игрой света, мелодичным звуком при ударе; применяют для производства высококачественной посуды и декоративных изделий. Наибольшее применение имеет хрусталь с содержанием от 18 до 24% окислов свинца и 14—16,5% окиси калия (легкий).

К бессвинцовым хрустальным стеклам относятся баритовое, лантановое и др.

Баритовое стекло содержит повышенное количество окиси бария. Обладает лучшим блеском, более высокой светопреломляемостью и удельным весом по сравнению с обычными стеклами, применяют как оптическое и специальное стекло.

Лантановое стекло содержит окись лантана La2О3 и лантаниды (соединения лантана с алюминием, медью и др.). La2О3 повышает светопреломление. Отличается высоким качеством; применяется как оптическое.

Свойства стекла

Плотность стекла зависит от его химического состава. Плотность — отношение массы стекла при данной температуре к его объему, зависит от состава стекла (чем больше содержание тяжелых металлов, тем стекло плотнее), от характера термической обработки и колеблется в пределах от 2 до 6 (г/см3). Плотность — постоянная величина, зная ее, можно судить о составе стекла. Наименьшей плотностью обладает кварцевое стекло — от 2 до 2,1 (г/см3), боросиликатное стекло имеет плотность 2,23 г/см3, наибольшей — оптические стекла с высоким содержанием окислов свинца — до 6 (г/см3). Плотность известково-натриевого стекла составляет около 2,5 г/см3, хрустального — 3 (г/см3) и выше. Табличным значением плотности стекла является диапазон от 2,4 до 2,8 г/см3.

Прочность. Прочностью называется способность материала сопротивляться внутренним напряжениям, возникающим в результате действия внешних нагрузок. Прочность характеризуется пределом прочности. Предел прочности на сжатие для различных видов стекла колеблется от 50 до 200 кгс/мм2. На прочность стекла оказывает влияние его химический состав. Так, окислы СаО и B2O3 значительно повышают прочность, РbО и Al2O3 в меньшей степени, MgO, ZnO и Fe2O3 почти не изменяют ее. Из механических свойств стекол прочность на растяжение является одним из важнейших. Объясняется это тем, что стекло работает на растяжение хуже, чем на сжатие. Обычно прочность стекла на растяжение составляет 3,5—10 кгс/мм2, т. е. в 15—20 раз меньше, чем на сжатие. Химический состав влияет на прочность стекла при растяжении примерно так же, как и на прочность при сжатии.

Твердость стекла, как и многие другие свойства, зависит от примесей. По шкале Мооса она составляет 6-7 ед, что находится между твёрдостью апатита и кварца. Твердость различных видов стекла зависит от его химического состава. Наибольшую твердость имеет стекло с повышенным содержанием кремнезема — кварцевое и боросиликатное. Увеличение содержания щелочных окислов и окислов свинца снижает твердость; наименьшей твердостью обладает свинцовый хрусталь.

Хрупкость — свойство стекла разрушаться под действием ударной нагрузки без пластической деформации. Сопротивление стекла удару зависит не только от его толщины, но и от формы изделия, наименее устойчивы к удару изделия плоской формы. Для повышения прочности к удару в состав стекла вводят окислы магния, алюминия и борный ангидрид. Неоднородность стекломассы, наличие дефектов (камней, кристаллизации и других) резко повышают хрупкость. Сопротивление стекла удару увеличивается при его отжиге. В области относительно низких температур (ниже температуры плавления) стекло разрушается от механического воздействия без заметной пластической деформации и, таким образом, относится к идеально хрупким материалам (наряду с алмазом и кварцем). Данное свойство может быть отражено удельной ударной вязкостью. Как и в предыдущих случаях, изменение химического состава позволяет регулировать и это свойство: например, введение брома повышает прочность на удар почти вдвое. Для силикатных стекол ударная вязкость составляет от 1,5 до 2 кН/м, что в 100 раз уступает железу. На хрупкость, стекол влияют однородность, конфигурация и толщина изделий: чем меньше посторонних включений в стекле, чем более оно однородно, тем выше его хрупкость. Хрупкость стекол практически не зависит от состава. При увеличении в составе стекол B2O3, SiO2, Al2O3, ZrO2, MgO хрупкость незначительно понижается.

Прозрачность – одно из важнейших оптических свойств стекла. Определяется отношением количества прошедших через стекло лучей ко всему световому потоку. Зависит от состава стекла, обработки его поверхности, толщины и других показателей. При наличии примесей окиси железа прозрачность уменьшается.

Термостойкость стекла характеризуется его способностью выдерживать, не разрушаясь, резкие изменения температуры и является важным показателем качества стекла. Зависит от теплопроводности, коэффициента термического расширения и толщины стекла, формы и размеров изделия, обработки поверхности, состава стекла, дефектов. Термостойкость тем выше, чем выше теплопроводность и ниже коэффициент термического расширения и теплоемкость стекла. Толстостенное стекло менее термостойко, чем тонкое. Наиболее термостойко стекло с повышенным содержанием кремнезема, титана и бора. Низкую термостойкость имеет стекло с высоким содержанием окислов натрия, кальция и свинца. Хрусталь менее термостоек, чем обычное стекло. Термостойкость обыкновенного стекла колеблется в пределах 90—250 °С, а кварцевого: 800—1000°С. Отжиг в специальных печах повышает термостойкость в 2,5—3 раза.

Теплопроводность — это способность материала, в данном случае стекла, проводить тепло без перемещения вещества этого материала. У стекла коэффициент теплопроводности равен 1-1,15 Вт/мК.

Тепловое расширение — это увеличение линейных размеров тела при его нагревании. Коэффициент линейного теплового расширения стекол колеблется от 5·10-7 до 200·10-7. Самый низкий коэффициент линейного расширения имеет кварцевое стекло — 5,8·10-7. Величина коэффициента термического расширения стекла в значительной степени зависит от его химического состава. Наиболее сильно на термическое расширение стекол влияют щелочные окислы: чем больше содержание их в стекле, тем больше коэффициент термического расширения. Тугоплавкие окислы типа SiO2, Al2O3, MgO, а также B2O3, как правило, понижают коэффициент термического расширения.

Упругость — способность тела возвращаться к своей первоначальной форме после устранения усилий, вызвавших деформацию тела.

Упругость характеризуется модулем упругости. Модуль упругости — величина, равная отношению напряжения к вызванной им упругой относительной деформации. Различают модуль упругости при осевом растяжении — сжатии (модуль Юнга, или модуль нормальной упругости) и модуль сдвига, характеризующий сопротивление тела сдвигу или сколу и равный отношению касательного напряжения к углу сдвига.

В зависимости от химического состава модуль нормальной упругости стекол колеблется в пределах 4,8х104…8,3х104, модуль сдвига —2х104—4,5х104 МПа. У кварцевого стекла модуль упругости составляет 71,4х103 Мпа. Модули упругости и сдвига несколько повышаются при замене SiO2 на СаО, B2O3, Al2O3, MgO, ВаО, ZnO, PbO.

Свойства стекла производства Corning


Код стекла 0080 7740 7800 7913 0211
Тип Силикатное Боро-силикатное Боро-силикатное 96% Силиката Цинково-титановое
Цвет Прозрачное Прозрачное Прозрачное Прозрачное Прозрачное
Термическое расширение (умножать на 10-7 см/см/°С) 0-300 °С 93,5 32,5 55 7,5 73,8
25 °С, до темп. застывания 105 35 53 5,52 -
Верхний предел рабочей темп. для отожженого стекла (для механических свойств) Норм. эксплуатация, °С 110 230 200 900 -
Экстрем. эксплуатация, °С 460 490 460 1200 -
Верхний предел рабочей темп. для закаленного стекла (для механических свойств) Норм. эксплуатация, °С 220 260 - - -
Экстрем. эксплуатация, °С 250 290 - - -
6,4 мм толщиной, °С 50 130 - - -
12,7 мм толщиной, °С 35 90 - - -
Термостойкость, °С 16 54 33 220 -
Плотность, г/см³ 2,47 2,23 2,34 2,18 2,57
Коэффициент оптической чувствительности по напряжениям, (нм/см)/(кг/мм²) 277 394 319 - 361

Обзор физических и химических свойств стекол Duran, DWK


Свойства Коэффициент линейного
расширения α
(20 °C — 300 °C) × 10⁻⁶
Точка
деформации, °С
Плотность, г/см³ Гидролитическая стойкость
DIN ISO 719 IN
Устойчивость к кислотам
DIN 12 116
Устойчивость к щелочам
ISO 695
Тип стекла
Duran 3,3 525 2,23 Не изменяемые водой Стойкое к действию кислот Умеренно растворимое в щелочах
Fiorax 4,9 565 2,34 Не изменяемые водой Стойкое к действию кислот Умеренно растворимое в щелочах
Натриево-кальциево-
силикатное стекло
9,1 525 2,5 Тугоплавкое для приборов Стойкое к действию кислот Умеренно растворимое в щелочах
SWB 6,5 555 2,45 Не изменяемое водой Стойкое к действию кислот Слаборастворимое в щелочах

Обзор физических свойств стекол Kimble, DWK


Виды стекла 33 Боросиликатное стекло 51 Боросиликатное стекло
Свойства
Точка деформации, °C 513 530
Температура отжига, °C 565 570
Линейный коэффициент
расширения α (0 — 300 °C)×10⁻⁷
32 55
Плотность, г/см³ 2,22 2,33
Пропускание видимого света,
толщина 2 мм
92% 91%

Обзор физических и химических свойств стекол Wheaton, DWK


Виды стекла Борсиликатные стекла Натриево-кальциево-
силикатные стекла
180 200 300 320 400 500 800 900
Свойства
Точка деформации, °C 510 505 525 510 530 515 510 496
Температура отжига, °C 560 560 570 560 570 550 548 536
Линейный коэффициент
расширения α (0 — 300 °C)×10⁻⁷
33 33 55 54 60 61 88 91
Плотность, г/см³ 2,23 2,23 2,33 2,39 2,41 2,42 2,48 2,50
Устойчивость к кислотам Стойкое к действию кислот Стойкое к действию кислот Стойкое к действию кислот Стойкое к действию кислот Стойкое к действию кислот Стойкое к действию кислот Умеренно растворимое в кислотах Умеренно растворимое в кислотах
Устойчивость к щелочам Слаборастворимое в щелочах Слаборастворимое в щелочах Слаборастворимое в щелочах Слаборастворимое в щелочах Слаборастворимое в щелочах Слаборастворимое в щелочах Сильно растворимое в щелочах Сильно растворимое в щелочах

Смарт-стекло по технологии резидента ОЭЗ «Дубна» появится на отечественном рынке в этом году

Резидент ОЭЗ «Дубна» компания «СмартЭлектроГласс» завершает разработку умного стекла по собственной уникальной технологии. Себестоимость его производства будет дешевле зарубежных аналогов почти в два раза. К выпуску инновационного продукта на подмосковной площадке планируют приступить в конце этого года

Сегодня рынок умного стекла, пожалуй, один из самых быстроразвивающихся. Это связывают, в том числе, с внедрением новых технологий в данной сфере. Подобное новшество в ближайшее время предложат отечественному рынку специалисты «СмартЭлектроГласс» — одной из немногих в России компаний, которая разработала собственную технологию производства электрохромного стекла. В настоящее время резидент технико-внедренческой зоны завершает научно-исследовательские и опытно-конструкторские работы на базе Международного инновационного нанотехнологического центра (МИНЦ).

— Электрохромное или смарт-стекло – это композит из слоев стекла и различных химических материалов, — поясняет менеджер по развитию проектов МИНЦ Полина Толмачева. — Наше электрохромное устройство создано на основе двух стекол с функциональными покрытиями, которые соединены между собой слоем полимерного гель-электролита, и будет на гибкой подложке. По сравнению со стеклами на жидкокристаллических полимерах или взвешенных частицах новое смарт-стекло обладает целым рядом преимуществ. Оно может менять затемнённость под действием электрического тока напряжением всего 2-3 вольта (вместо 60 — 120), есть возможность получения широкого набора цветов и плавного изменения затемнения. Умное стекло сохраняет прозрачность в выключенном состоянии, переключение из светлого состояния в тёмное можно произвести свыше 10 тысяч раз, а время переключения — от 30 секунд в зависимости от размера. Также оно обладает повышенной прочностью и шумоизоляцией. Стекло блокирует солнечный свет в жару и использует солнечную энергию в холодные дни, что значительно снижает потребность в энергии и повышает комфорт и благополучие жильцов.

Уникальность смарт-стекла собственной разработки резидента ОЭЗ «Дубна» заключается в том, что с помощью электрохромного материала на гибкой подложке можно создавать как первичные электрохромные поверхности, обладающие перечисленными свойствами при производстве, так и вторичные, которые уже используются в архитектурных, автомобильных и других стеклах, например, как фасадные и т.д.

Разработчики утверждают, что себестоимость производства электрохромного стекла будет дешевле зарубежных аналогов почти в два раза. Выпуск продукции планируется начать в конце этого года, причем не как намеревались ранее — на базе инжиниринговой компании полного цикла «Приват Гласс», а на производственной площадке в Дубне. С данным же бизнес-партнером, который одновременно является дистрибьютером, у резидента ОЭЗ уже есть предварительная договоренность на поставку первой партии инновационной продукции. С выходом на полную мощность планируется выпускать порядка 1 000 кв. метров стекла в месяц.

Источник: http://indubnacity.ru/novosti/oez-dubna/smart-steklo-po-tehnologii-rezidenta-oez-dubna-poyavitsya-na-otechestvennom-rynke-v-etom-godu1

Умное стекло подмосковного производства проявится на рынке в этом году

Резидент ОЭЗ «Дубна» компания «СмартЭлектроГласс» планирует до конца года запустить производство инновационного продукта — электрохромного стекла собственной разработки, сообщает пресс-служба Министерства инвестиций, промышленности и науки Московской области.

«В ОЭЗ «Дубна» созданы все условия для развития конкурентоспособных высокотехнологичных предприятий. Современная научно-исследовательская инфраструктура в совокупности со специальным режимом ведения экономической деятельности позволяют резидентам ОЭЗ эффективно вести и внедрять новейшие разработки. Сегодня резидентами ОЭЗ «Дубна» являются более 170 предприятий, многие из которых уже выпускают инновационную продукцию», — отметила заместитель председателя правительства – министр инвестиций, промышленности и науки Московской области Екатерина Зиновьева.

В настоящее время компания завершает научно-исследовательские и опытно-конструкторские работы на базе нано-центра Дубна. Себестоимость производства смарт-стекла будет дешевле зарубежных аналогов почти в два раза.

Рынок умного стекла один из самых быстроразвивающихся. Этот продукт широко применяется в жилом и коммерческом строительстве, для автотранспорта и многих других сферах. Смарт-стекло позволяет менять свою прозрачность, в том числе в автоматическом режиме, реагируя на сигналы с датчиков освещенности и температуры. Продукт активно используется при реализации концепции «умного дома» и позволяет уменьшить потери тепла и расходы на освещение и кондиционирование.

«Наше электрохромное устройство по сравнению с зарубежными аналогами обладает целым рядом преимуществ. Оно может менять затемненность под действием электрического тока напряжением всего два-три вольта, вместо 60-120, есть возможность получения широкого набора цветов и плавного изменения затемнения. Умное стекло сохраняет прозрачность даже в выключенном состоянии. Кроме того, оно обладает повышенной прочностью и шумоизоляцией. Стекло блокирует солнечный свет в жару и использует солнечную энергию в холодные дни», — рассказала о новом продукте менеджер по развитию проектов АО «МИНЦ» Полина Толмачева.

После выхода предприятия на полную производственную мощность, компания сможет выпускать порядка 1 тыс. кв. метров стекла в месяц.

Особая экономическая зона «Исток»: направления работы и перспективы развития>>

Источник: http://inklincity.ru/novosti_oblasti/novosti_podmoskovya/umnoe_steklo_podmoskovnogo_proizvodstva_proyavitsya_na_rynke_v_etom_godu_20220331

Объем рынка 2.5D-стекла, факторы роста и прогноз

Нью-Джерси, США — В этом отчете 2.5D Glass Market представлен всесторонний обзор важных аспектов, которые будут способствовать росту рынка, таких как движущие силы рынка, ограничения, перспективы, возможности, ограничения, текущие тенденции, а также технические и промышленные достижения. . Подробное отраслевое исследование, развитие и совершенствование отраслевого сектора, а также выпуск новых продуктов, представленные в этом отчете о рынке 2,5D-стекла, оказывают огромную помощь значительным новым коммерческим участникам, выходящим на рынок.В этом отчете о рынке 2.5D Glass проводится тщательная оценка рынка и предлагается экспертный анализ рынка с учетом развития рынка, текущей ситуации на рынке и прогнозов на будущее. В этом отчете о рынке 2.5D Glass дополнительно освещаются движущие факторы рынка, обзор рынка, объем отрасли и доля рынка. Поскольку этот отчет о рынке 2,5D-стекла предлагает эффективную рыночную стратегию, ключевые игроки могут получить огромную прибыль, сделав правильные инвестиции на рынке. Как это 2.Отчет о рынке 5D-стекла отражает постоянно меняющиеся потребности потребителей, продавцов и покупателей в разных регионах, становится легко ориентироваться на конкретные продукты и получать значительный доход на мировом рынке.

Получить полную копию отчета в формате PDF: (включая полное оглавление, список таблиц и рисунков, диаграмму)

Отчет включает в себя профили компаний почти всех основных игроков, работающих в 2.Рынок 5D стекла. В разделе «Профили компаний» представлен ценный анализ сильных и слабых сторон ключевых игроков рынка, развития бизнеса, последних достижений, слияний и поглощений, планов расширения, глобального присутствия, присутствия на рынке и портфелей продуктов. Эта информация может быть использована игроками и другими участниками рынка для максимизации своей прибыльности и оптимизации своих бизнес-стратегий. Наш конкурентный анализ также включает ключевые идеи, которые помогут новым участникам определить барьеры для входа и оценить уровень конкурентоспособности в сегменте 2.Рынок 5D стекла.

Ключевые игроки, упомянутые в отчете об исследовании рынка стекла 2.5D:

Corning, Schott, NEG, AGC, LENS, Bourne optics, First-panel, Foxconn, KMTC, Gtoc, O-film, Holitech Technology

Сегментация рынка стекла 2.5D:

По типу продукции рынок в основном делится на:

• Дисплей из стекла 2,5D
• Задняя крышка из стекла 2,5D

По применению этот отчет охватывает следующие сегменты:

• Смартфон
• Носимое устройство
• Другое

Исследование, включенное в этот отчет, поможет организациям понять основные угрозы и возможности, с которыми сталкиваются розничные торговцы на мировом рынке.Кроме того, в исследовании представлен обзор конкурентной среды, а также SWOT-анализ. В этом отчете содержится подробная информация о продуктах или технологических разработках на рынке 2,5D-стекла, а также обзор влияния этих разработок на потенциальный рост рынка.

Чтобы сохранить свое превосходство в индустрии 2.5D-стекла, большинство компаний в настоящее время внедряют новые технологии, стратегии, инновационные продукты, расширения и заключают долгосрочные контракты.После обзора ключевых компаний в отчете основное внимание уделяется стартапам, стимулирующим рост бизнеса. Авторы отчета определяют возможные слияния и поглощения между стартапами и ключевыми организациями в исследовании. Крупные игроки усердно работают над внедрением новейших технологий, чтобы получить стратегическое преимущество перед конкурентами, поскольку новые технологии внедряются регулярно.

Получите скидку при покупке этого отчета @ https://www.verifiedmarketreports.com/ask-for-discount/?rid=137110

2.Обзор рынка 5D-стекла

АТРИБУТЫ ДЕТАЛИ
РАСЧЕТНЫЙ ГОД 2022
БАЗОВЫЙ ГОД 2021
ПРОГНОЗНЫЙ ГОД 2029
ИСТОРИЧЕСКИЙ ГОД 2020
ЕДИНИЦА Стоимость (млн/млрд долларов США)
ПОКРЫТЫЕ СЕГМЕНТЫ Типы, приложения, конечные пользователи и многое другое.
ПОКРЫТИЕ ОТЧЕТА Прогноз доходов, рейтинг компании, конкурентная среда, факторы роста и тенденции
ПО РЕГИОНАМ Северная Америка, Европа, Азиатско-Тихоокеанский регион, Латинская Америка, Ближний Восток и Африка
ОБЛАСТЬ НАСТРОЙКИ Бесплатная настройка отчета (эквивалентно 4 рабочим дням аналитика) при покупке. Добавление или изменение охвата страны, региона и сегмента.

Географический сегмент, охваченный отчетом:

2.Отчет 5D Glass предоставляет информацию о рынке, который далее подразделяется на субрегионы и страны/регионы. В дополнение к доле рынка в каждой стране и субрегионе, эта глава данного отчета также содержит информацию о возможностях получения прибыли. В этой главе отчета упоминается доля рынка и темпы роста каждого региона, страны и субрегиона в течение расчетного периода.

 • Северная Америка (США и Канада)
 • Европа (Великобритания, Германия, Франция и остальные страны Европы)
 • Азиатско-Тихоокеанский регион (Китай, Япония, Индия и остальные страны Азиатско-Тихоокеанского региона)
 • Латинская Америка (Бразилия , Мексика и остальная часть Латинской Америки)
 • Ближний Восток и Африка (ССЗ и остальная часть Ближнего Востока и Африки)

Ответы на ключевые вопросы в отчете:

1.Какие пять ведущих игроков на рынке 2.5D стекла?

2. Как изменится рынок 2.5D-стекла в ближайшие пять лет?

3. Какой продукт и приложение займут львиную долю рынка 2,5D-стекла?

4. Каковы движущие силы и ограничения рынка 2.5D-стекла?

5. Какой региональный рынок покажет наибольший рост?

6. Какими будут среднегодовой темп роста и размер рынка 2,5D-стекло в течение прогнозируемого периода?

Для получения дополнительной информации, запроса или настройки перед покупкой посетите веб-сайт @ https://www.Verifiedmarketreports.com/product/global-2-5d-glass-market-report-2019-competitive-landscape-trends-and-opportunities/

Визуализация рынка стекла 2.5D с помощью проверенной информации о рынке: —

Verified Market Intelligence — это наша платформа с поддержкой BI для повествовательного повествования об этом рынке. VMI предлагает подробные прогнозы тенденций и точную информацию о более чем 20 000 развивающихся и нишевых рынках, помогая вам принимать важные решения, влияющие на доход, для блестящего будущего.

VMI предоставляет целостный обзор и глобальную конкурентную среду в отношении региона, страны и сегмента, а также ключевых игроков на вашем рынке. Представьте свой отчет о рынке и результаты с помощью встроенной функции презентации, которая сэкономит более 70% вашего времени и ресурсов для инвесторов, продаж и маркетинга, исследований и разработок и разработки продуктов. VMI обеспечивает доставку данных в форматах Excel и Interactive PDF с более чем 15 ключевыми рыночными индикаторами для вашего рынка.

Визуализация 2.5D Glass Market с использованием VMI @ https://www.verifiedmarketresearch.com/vmintelligence/

Самые популярные отчеты

Размер мирового рынка Oled-панелей и прогноз

Размер мирового рынка 2.5D стекла и прогноз

Объем мирового рынка автономных роботов для доставки и прогноз

Размер мирового рынка потолочных вентиляторов с подсветкой и прогноз

Объем мирового рынка приложений для фитнеса и прогноз

Объем мирового рынка светодиодных рефлекторных ламп и прогноз

Размер мирового рынка Power BoardPower Cord и прогноз

Объем мирового рынка домофонов и прогноз

Объем мирового рынка очков дополненной реальности и прогноз

Размер мирового рынка брелоков дистанционного управления и прогноз

О нас: Проверенные отчеты о рынке

Verified Market Reports — ведущая международная исследовательская и консалтинговая фирма, обслуживающая более 5000 клиентов по всему миру.Мы предоставляем передовые решения для аналитических исследований, а также предлагаем исследования, обогащенные информацией.

Мы также предлагаем информацию о стратегическом анализе и анализе роста, а также данные, необходимые для достижения корпоративных целей и принятия важных решений о доходах.

Наши 250 аналитиков и малых и средних предприятий предлагают высокий уровень знаний в области сбора данных и управления с использованием промышленных технологий для сбора и анализа данных по более чем 25 000 высокоэффективных и нишевых рынков. Наши аналитики обучены сочетать современные методы сбора данных, превосходную методологию исследования, знания и многолетний коллективный опыт для проведения информативных и точных исследований.

Наши исследования охватывают множество отраслей, включая энергетику, технологии, производство и строительство, химию и материалы, продукты питания и напитки и т. д. Обслуживая многие организации из списка Fortune 2000, мы предлагаем богатый и надежный опыт, который охватывает все виды исследовательских потребностей.

Свяжитесь с нами:

г-н Эдвин Фернандес

США: +1 (650)-781-4080
Великобритания: +44 (753)-715-0008
Азиатско-Тихоокеанский регион: +61 (488)-85-9400
США: бесплатный номер: +1 (800)-782- 1768

Электронная почта: [email protected]ком

Веб-сайт: – https://www.verifiedmarketreports.com/

Что такое Gorilla Glass 2D, 2.5D, 3D | Как Gorilla Glass защищает ваш телефон

В настоящее время у каждого человека есть смартфон. Купить телефон своей мечты может быть легко, но защитить его от царапин и тормозов дисплея сложно. Нет ничего более болезненного, чем смотреть, как ваш телефон падает с высоты и разбивается на куски. Вот где Gorilla Glass вступает в действие.Gorilla Glass славится своей трещиностойкостью и прочностью поверхности.

Gorilla Glass разработано Corning Incorporated для защиты смартфонов, планшетов и многих других гаджетов от царапин и других физических повреждений. Corning Incorporated — американская многонациональная технологическая компания, специализирующаяся на производстве специального стекла, керамики и сопутствующих материалов. Впервые стекло Gorilla Glass было использовано на экранах мобильных устройств в 2007 году.



Последней версией Gorilla Glass, разработанной Corning, является «Gorilla Glass 6»

Узнайте, как Gorilla Glass защищает ваш телефон:

См. результаты испытаний Corning, когда они тестировали стекло Gorilla Glass в лаборатории.Исследование показало, что в среднем люди роняют свои смарт-устройства 7 раз в год, причем более 50 процентов падений приходится на высоту 1 метр или ниже. Чтобы защитить ваши смарт-устройства, Corning разработала стекло Gorilla Glass 6.

Что такое Gorilla Glass 2D, 2.5D, 3D:

Узнайте разницу между Gorilla Glass 2D, 2.5D и 3D.

Что такое 2,5D-стекло?

2.5D Glass имеет слегка изогнутую кромку дисплея, также известную как изогнутая кромка.
2.5D не называет конкретный тип стекла или марку стекла, это всего лишь соглашение об именах для обозначения стекла.

Стекло

2.5 может быть стеклом Gorilla Glass или стеклом любой другой марки.

Многие модели смартфонов выпущены на рынок с дисплеями с изогнутыми краями, например, Xiaomi Mi Note, Apple iPhone 6 и Google Nexus 6 и т. д.

Что такое 2D-стекло:

2D Glass имеет прямой дисплей. Вы можете найти этот тип гаджетов повсюду. Название относится к скруглению краев плоского «2D»-дисплея по оси Z.

Что такое 3D-стекло

Возможно, вы видели кромку 3D Glass в Samsung Galaxy Note Edge и S6 Edge. Вы можете легко заметить изгиб гаджетов. См. рисунок ниже.

источник изображения: https://www.androidauthority.com



Что нового в защитном стекле Corning Gorilla Glass  6:

Смартфоны всегда подвержены риску потенциально опасных падений. На рынок выходят новые мобильные телефоны с последними обновлениями и новыми функциями.Кроме того, эти устройства становятся тоньше, а их поверхности больше, и многие из них также имеют стеклянную заднюю панель. Чтобы решить эту проблему, ученые Corning разработали новое стекло Gorilla Glass , которое получило название «Gorilla Glass 6».

Gorilla Glass 6 против Gorilla Glass 5: что изменилось на данный момент.

В ходе лабораторных испытаний стекло Gorilla Glass 6 выдержало 15 последовательных падений с высоты 1 метр на шероховатую поверхность и в 2 раза лучше, чем Gorilla Glass 5. Gorilla Glass 6 также выдерживает большую высоту, чем Gorilla Glass 5 .

Стекло Gorilla Glass 6 легкое, прочное и совместимо с технологиями сенсорного экрана.

Последнее демонстрационное видео Gorilla Glass 6:

Надеюсь, вы найдете подробную информацию о Что такое Gorilla Glass и как оно защищает ваш телефон от повреждений. Если вы ищете что-то конкретное, напишите в разделе комментариев, мы свяжемся с вами с информацией.



«пятимерных» стеклянных дисков могут хранить данные до 13.8 миллиардов лет

Фотографии тускнеют, книги гниют, и даже жесткие диски со временем гноятся. В долгосрочной перспективе сохранение коллективной культуры человечества — это не марафон, а эстафета — с последующими поколениями, передающими информацию с одного медленно выходящего из строя носителя информации на другой. Однако это может измениться. Ученые из Университета Саутгемптона в Великобритании создали новый формат данных, который кодирует информацию в крошечных наноструктурах в стекле. Диск стандартного размера может хранить около 360 терабайт данных с предполагаемым сроком службы до 13.8 миллиардов лет даже при температуре 190°C. Это так же старо, как Вселенная, и более чем в три раза старше Земли.


«Мы можем закодировать что угодно. Просто дайте нам файл.»

Этот метод называется пятимерным хранением данных и впервые был продемонстрирован в статье 2013 года. С тех пор ученые, стоящие за ним, говорят, что они более или менее усовершенствовали свою технику и теперь стремятся продвинуть технологию вперед и, возможно, даже коммерциализировать это. «Мы можем закодировать что угодно, — рассказывает The Verge аспирант Аабид Патель, участвовавший в исследовании.«Мы ничем не ограничены — просто дайте нам файл, и мы сможем распечатать его [на диск]».

Чтобы продемонстрировать достоинства формата, команда из Университета Саутгемптона создала копии Библии короля Иакова, Opticks Исаака Ньютона (основополагающий текст по изучению света и линз) и Всеобщей декларации Организации Объединенных Наций. прав человека, который был представлен в ООН ранее в этом месяце. Завтра на конференции Общества оптической инженерии в Сан-Франциско ведущий исследователь группы, профессор Питер Казанский, представит новую статью о формате.

Однодюймовые диски, используемые для кодирования новых текстов в 5D, и диаграмма, иллюстрирующая точки микронного размера (не в масштабе), в которых хранятся нанорешетки. (Изображение предоставлено Университетом Саутгемптона)

Чтобы понять, почему эти диски могут хранить столько информации в течение столь длительного времени, лучше всего сравнить их с обычным компакт-диском. Данные считываются с обычного компакт-диска путем облучения лазером крошечной линии с выпуклостями. Всякий раз, когда лазер попадает в удар.он отражается обратно и записывается как 1; всякий раз, когда нет удара, он записывается как 0. Это всего лишь два «измерения» информации — включено или выключено — но из них компакт-диски могут хранить что угодно: музыку, книги, изображения, видео или программное обеспечение. Но поскольку эта неровная линия хранится на поверхности компакт-диска, она уязвима. Он может быть разрушен либо физическими царапинами и потертостями, либо воздействием кислорода, тепла и влажности.

Диски

5D, для сравнения, хранят информацию внутри себя с помощью крошечных физических структур, известных как «нанорешетки».Подобно тем неровным линиям на компакт-дисках, они меняют способ отражения света, но вместо того, чтобы делать это только в двух «измерениях», отраженный свет кодирует пять — отсюда и название. Изменения света можно прочитать, чтобы получить фрагменты. информации об ориентации нанорешетки, силе преломляемого ею света и ее местоположении в пространстве по осям X, Y и Z. Эти дополнительные измерения объясняют, почему 5D-диски могут хранить данные так плотно по сравнению с обычными оптическими дисками. -ray-диск может хранить до 128 ГБ данных (столько же, сколько самый большой iPhone), в то время как 5D-диск того же размера может хранить почти в 3000 раз больше: 360 терабайт информации.

Эти диски потенциально могут прослужить так долго, потому что стекло — прочный материал, которому требуется много тепла, чтобы расплавить или деформировать его, а также оно химически стабильно. (Подумайте обо всех этих научных экспериментах, в которых используются стеклянные стаканы для хранения реактивных материалов, и с ними не происходит ничего плохого.) Это делает 5D-диски безопасными при температурах до 1000°C, говорят исследователи.

5D-хранилище данных, очевидно, имеет потенциал в качестве архивного формата для музеев и галерей, но участвующие в этом ученые считают, что в не столь отдаленном будущем он также может быть коммерциализирован.Хотя дорогие лазеры, необходимые для изготовления дисков, не собираются покидать лабораторию в ближайшее время, диски можно читать относительно легко, и команда из Саутгемптона предполагает, что эквивалент DVD-плеера для 5D-информации может быть разработан в десятилетия. «Концепция и ее разработка готовы к работе», — говорит Патель. «Это вопрос разработки технологии, чтобы мы могли сделать ее доступной для коммерческих целей».

Это кажется амбициозным, учитывая инерцию, которую необходимо преодолеть при внедрении любого нового носителя данных.Существуют также конкурирующие методы, которые разрабатываются и теоретизируются. Hitachi работает над собственной формой хранения данных на основе стекла, и в 2014 году исследователи смоделировали «жидкий жесткий диск», в котором для хранения данных будут использоваться наночастицы, взвешенные в растворе. По крайней мере, хранение данных на стеклянных дисках, способных пережить Землю, по сравнению с этим звучит почти нормально.

«Кто знает, что произойдет через тысячи лет, никто не может этого предсказать», — говорит Патель. «Но что мы можем гарантировать, так это то, что у нас есть возможность сохранить культуру, язык и сущность человеческой расы в простом куске стекла.Для будущих цивилизаций — или чего там еще».

Лучшие Android-смартфоны с 2,5D-дисплеем из изогнутого стекла в 2019 году

Изогнутые дисплеи эволюционировали за последние пару лет. Мы узнали о 2,5D и 3D дисплее, но на самом деле мы не знаем, что это такое? В чем между ними разница, мы не знаем. Сегодня мы собираемся прояснить эти вопросы и составить список лучших Android-смартфонов со стеклянным 2,5D-экраном, представленных на рынке в 2017 году.5д и 3д поверхности. Двумерная поверхность — это та, которая имеет две оси. 2,5 d, у которых есть все три оси, но ось z не используется напрямую. В 3D все три оси используются для придания реального вида. Теперь на дисплее:

Что такое дисплей с изогнутым стеклом 2.5D?

Термин 2.5D изогнутый не означает, что он изогнутый, он имеет небольшую кривизну по краям. Другими словами, стеклянный дисплей 2,5D — это плоский 2D-экран, но он не будет иметь 90-градусных стеклянных краев.

Почему смартфоны используют 2.5 изогнутый стеклянный дисплей?

Чтобы сделать края более гладкими, производители устройств используют 2,5D-дисплеи. Это улучшает внешний вид, управляемость и ощущение устройства.

Разница между 2D, 2.5D и 3D изогнутым стеклянным дисплеем?

2D-дисплей не изогнут по краям, а 2.5D имеет небольшую кривизну по краям. В то время как 2D имеет реальный изогнутый дисплей, как в Galaxy S7 Edge и т. Д. Вы можете посмотреть на изображение ниже, чтобы лучше рассмотреть:

Теперь перейдем к устройствам, поддерживающим 2.5D изогнутые очки. Итак, вот список устройств с дисплеем 2.5d Glass:

Лучшие телефоны с изогнутым стеклом 2.5D 2019 года:

Samsung Galaxy M10: Он оснащен процессором Octa-Core с 2 ГБ оперативной памяти и Android 8.1 Oreo на борту. Он оснащен 13-мегапиксельной задней камерой и 5-мегапиксельной фронтальной камерой с 16 ГБ памяти. Экран 6,2 дюйма, батарея на 3430 мАч.

Vivo Y91: Телефон оснащен 6,22-дюймовым сенсорным дисплеем с восьмиядерным процессором.Он работает на Android 8.1 Oreo и имеет 13-мегапиксельную заднюю камеру и 8-мегапиксельную переднюю камеру. Кроме того, есть батарея емкостью 4020 мАч, а также 32 ГБ встроенной и 2 ГБ оперативной памяти.

Asus Zenfone Max M2: Это устройства частично 2018 и частично 2019 года. Он был анонсирован в декабре 2018 года, но поступил в продажу в январе. Он оснащен 6,26-дюймовым ЖК-дисплеем IPS, чипсетом Snapdragon 632, аккумулятором емкостью 4000 мАч.

Лучший 2.5D изогнутый стеклянный дисплей Устройства Android:

Xiaomi Mi Max — в нем гигантские 6.4-дюймовый 2,5D-экран из гнутого стекла. Существует два варианта устройства: один с 3 ГБ ОЗУ и 32 ГБ встроенной памяти, другой с 4 ГБ ОЗУ и 128 ГБ встроенной памяти. Оба этих варианта имеют разные процессоры и наборы микросхем для работы с внутренней памятью. Вариант Xiaomi Mi Max 3 ГБ поставляется с Snapdragon 650, а Mi Max с 4 ГБ ОЗУ — Snapdragon 652.

Samsung Galaxy S7 — Samsung Galaxy S7 оснащен улучшенной камерой с 12-мегапиксельным датчиком со светодиодной вспышкой и ИК-датчиком на задней панели. и 5MP на лицевой стороне для селфи.Есть 5,1-дюймовый экран Super AMOLED Quad HD 2.5D с аккумулятором на 4000 мАч. Galaxy S7 работает на базе процессора Snapdragon 820 с 4 ГБ ОЗУ, 32 ГБ встроенной памяти с поддержкой microSD до 200 ГБ

Samsung Galaxy S7 Edge — Он оснащен большим дисплеем 5,5″ Quad HD Super AMOLED 2.5D, а также питанием. с процессором Snapdragon 820, 4 ГБ ОЗУ, 32 ГБ встроенной памяти с поддержкой microSD до 200 ГБ, батареей емкостью 3000 мАч, а также одинаковыми камерами Dual Pixel на передней и задней панелях с разрешением 5 и 12 Мп

Huawei Honor 8  – Huawei HOnor 8 состоит из 5.2-дюймовый 2,5D-дисплей с разрешением 1080p и двойная камера на 12 МП. Другие характеристики включают в себя телефон на базе процессора Kirin 950 SoC и 5,2-дюймовый дисплей с разрешением Full HD. Он поставляется с 4 ГБ ОЗУ и 32 ГБ / 64 ГБ встроенной памяти, а также оснащен аккумулятором емкостью 3000 мАч. Что касается камеры, устройство оснащено двойной 12-мегапиксельной камерой сзади и 8-мегапиксельной фронтальной камерой.

Другие устройства 2.5D:

Точно так же существует множество устройств с изогнутыми дисплеями 2.5D. В настоящее время он в основном используется на каждом устройстве Android.Немного других устройств перечислены ниже:

  • LG K10
  • LG K10
  • Samsung Galaxy A7
  • Coolpad Mega 2.5D
  • Asus Zenfone 2 Laser
  • Asus Zenfone Max
  • Blackberry Priv
  • Google Nexus 6P
  • Samsung Galaxy A5
  • Oppo F1
  • OPPO A37
  • Panasonic ELUGA Arc2
  • Vivo Y55L

Экранное стекло 2.5D просто подразумевает экраны с изогнутыми краями. Они становятся все более широко используемыми производителями смартфонов из-за их эстетических преимуществ и плавного физического взаимодействия с пользователем.Надеюсь, вам понравился список устройств с 2,5D изогнутыми стеклянными экранами. Оставайтесь на связи с нами, чтобы узнать больше!!

¿Qué son los cristales de pantalla 2.5D?

Я эс тода уна тенденция в производстве смартфонов: лос-кристаллы де Pantalla 2.5D хан llegado, en teoría para quedarse, lo cual está muy bien, pero todo esto… ¿qué son los cristales de pantalla 2.5D?

Можно ли использовать устройства, которые можно использовать вместе с новыми устройствами Oppo, ZTE или Vivo X5 Pro.Todos tienen en común lo mismo: cristales de pantalla 2.5D , que suena muy bonito pero que es una tecnologia tan novedosa que realmente no sabemos qué es lo que implica.

Los cristales de pantalla 2.5D siguen la linea de diseño de los ultimos meses que estamos viendo en factoryantes de todo el mundo, basada en las curvas . Los ángulos rectos han pasado a mejor vida, y ahora todo tiene que ser redondo y curvado; я себе сабе cómo сын лас модас, де repente todos лос фабрикантов себе están apuntando Эсто.

Vas a ver cristales de pantalla 2.5D cada vez más

Por ejemplo, tomemos uno de los referentes en esto de las curvas, la gama Galaxy Edge de Samsung ; грех эмбарго, aunque es un diseño interesante y llamativo, el suyo es un cristal 3D, que no depende de un sólo plano como lo cristales tradicionales (en 2D), sino que aprovecha también el plano verticales.

¿Y си pudiésemos aprovechar эль efecto у эль estilo де лос cristales 3D с ла funcionalidad у ла фамильяридад де лас pantallas clásicas 2D? Aquí es donde entra 2.5D, que aunque parece que su nombre no tiene mucho sentido, en realidad es apropiado al ser un punto intermedio entre las pantallas completamente planas y las que sobrepasan el borde como en el Edge.

Этот кристальный кристально чистый 2.5D имеет изогнутую форму, минимальную манеру поведения, много углов, полностью незаметный; pero que cuando lo miramos en el ángulo correcto y lo tenemos en la mano, lo notamos perfectamente.

En la práctica, esto implica que no podemos usar los bordes de la pantalla 2.5D, я Que не сын загар произносится как в cristal 3D, pero sí Que ofrece otras ventajas, , главный эстетический .



Si vemos el ZTE Nubia Z9 , por ejemplo, lo notaremos. En muchas ocasiones en la prensa vemos que este typeo de dispositivos sedefined como «pantallas sin borde» , aunque en realidad lo que hace es mover el borde al lateral del dispositivo, por así decirlo, gracias a la minima curvatura del cristal.

Es un concepto tan interesante que incluso ya exists protectores de pantalla que consiguen este efecto 2.5D al incluir un borde redondo, aunque desde luego nada que se acerque a lo que es un dispositivo con un cristal 2.5D de verdad. Podemos conseguirlos en tiendas como Amazon Tanto для смартфонов como для планшетов, y su precio ronda entre los 8 € y los 14 € dependienendo del tamaño.

Los cristales de pantalla 2.5D seguro que darán mucho que hablar en los próximos lanzamientos que esperamos a lo largo del año; aunque por el momento son los factoryantes chinos los que llevan la delantera, no sería de extrañar que cada vez más modelos de todas las gamas los incluyan.Аль-фин у аль Кабо су Proceso де Fabricación я эс conocido у су acogida debería сер MAS rápida дие ла-де-лос-cristales 3D.

Mientras que los cristales 3D como los del Edge se aman o se odian, en el caso de los 2.5D el el caso de los 2.5D el resultado es mucho más Elegante sin forzar al usuario a usar el borde ni al Fabricante desarrollar software específico. Visto lo visto, ла эра де лос cristales 2.5D puede дие соло acabe де empezar.

Sigue los temas que te te teresan

А 2.5-D стеклянная микромодель для исследования многофазного течения в пористой среде

Мы разработали новый метод изготовления стеклянных микромоделей различной глубины (2,5D) без дополнительной сложности по сравнению с изготовлением 2D-микромоделей. По сравнению с 2D-микромоделью, 2,5-D микромодель может лучше отображать 3D-характеристики многофазного потока в реальных пористых средах, как показано в этой статье на трех разных примерах. Реализован физически реалистичный капиллярный отрыв и образование изолированных капель остаточной нефти, что невозможно в двумерных микромоделях.Изменение размера капель во время заливки эмульсией было исследовано на 2,5-мерной микромодели, показывая, что размер капель резко уменьшается на входе с небольшим изменением размера ниже по потоку от микромодели. Вытеснение легкой нефти поверхностно-активным веществом со сверхнизким межфазным натяжением (IFT) было проведено в 2,5-мерной микромодели, где мы смогли визуализировать образование и течение фазы микроэмульсии, что согласуется и объясняет наблюдения в экспериментах с более сложными пористая среда.

У вас есть доступ к этой статье

Подождите, пока мы загрузим ваш контент… Что-то пошло не так. Попробуйте снова?

Оценка чувствительности к инсектицидам и интенсивности устойчивости Anopheles gambiae s.l. населения из некоторых районов Республики Бенин, Западная Африка | Журнал медицинской энтомологии

Аннотация

Устойчивость к пиретроидам широко распространена в странах Африки к югу от Сахары.Целью данного исследования была оценка интенсивности устойчивости к инсектицидам у Anopheles gambiae s.l. (Diptera: Culicidae) в четырех округах Бенина, чтобы лучше понять, насколько эффективны сети, содержащие только пиретроиды. Так, взрослые самки An. gambiae sl, выращенных из собранных в полевых условиях личинок, использовали для оценки степени устойчивости к перметрину и дельтаметрину. Их тестировали при 1-кратной, 5-кратной и 10-кратной диагностической дозе с использованием как пробирок ВОЗ для определения чувствительности, так и биопроб CDC.Идентификацию молекулярных видов, а также мутаций L1014F Kdr и Ace -1 R проводили с помощью ПЦР. Также оценивали уровень экспрессии биохимических ферментов. В целом наблюдалась устойчивость к перметрину и дельтаметрину от умеренной до высокой, независимо от метода тестирования. В то время как частота L1014F Kdr была высокой (>75%), Ace -1 R была низкой (≤6%) у An. gambiae с.с. и Anopheles coluzzii , два преобладающих вида [52% (95% ДИ: 44.8–59,1) и 45% (95% ДИ: 38,0–52,2) соответственно]. Anopheles arabiensis обнаруживался с очень низкой частотой (3%, 95% ДИ: 1,1–6,4). Для биохимических анализов α- и β-эстеразы были сверхэкспрессированы во всех четырех районах, в то время как оксидазы со смешанными функциями (MFO) были сверхэкспрессированы только в одном. В целом два метода тестирования привели к сопоставимым выводам, хотя между ними было несколько несоответствий. Умеренно-высокая интенсивность устойчивости, наблюдаемая в районе исследования, позволяет предположить, что инсектицидные сетки длительного действия (СОИДД) с двойным активным ингредиентом (ДВ) могут обеспечить лучший контроль над устойчивыми к инсектицидам комарами.

Фон

В странах Африки к югу от Сахары малярия остается серьезной проблемой общественного здравоохранения. Он передается Anopheles gambiae sl, основным переносчиком болезни в регионе (Mouchet et al. 2004). На сегодняшний день основными средствами борьбы с переносчиками являются инсектицидные сетки длительного действия (СОИДД) и остаточное опрыскивание помещений (ИРС).

Однако в последние годы Бенин, как и несколько других стран Африки к югу от Сахары, столкнулся с проблемой устойчивости переносчиков к инсектицидам (WHO 2020).Таким образом, к инсектицидам, к которым переносчики устойчивы, относятся пиретроиды, такие как перметрин, дельтаметрин и альфациперметрин, обычно используемые в противомоскитных сетках (Ngufor et al. 2015, Salako et al. 2018, Sovi et al. 2020a), а также используемые карбаматы, такие как бендиокарб. для IRS (Айкпон и др., 2014 г., Гнангенон и др., 2015 г., Салако и др., 2018 г.). Не щадят и фосфорорганические соединения из-за снижения восприимчивости An. gambiae с.л. к фенитротиону и пропоксуру (Aïkpon et al. 2014).Однако пока нет данных об устойчивости к пиримифос-метилу, используемому для IRS в регионе Атакора, хотя нельзя исключать, что это произойдет в будущем, учитывая динамичный характер явления (Grau-Bové et al. 2021). В связи с этим важно проводить регулярный мониторинг для раннего выявления устойчивости переносчиков малярии. Это поможет Национальным программам борьбы с малярией (NMCP) лучше ориентироваться в выборе инструментов на основе инсектицидов.

Устойчивость переносчиков к инсектицидам в основном оценивается двумя методами, а именно: тестированием на чувствительность в пробирках ВОЗ и биологическим анализом в бутылках Центров по контролю и профилактике заболеваний США (CDC).Хотя диапазоны уровней смертности, определенные ВОЗ (WHO 2013b) после воздействия на комаров диагностических доз, предоставляют информацию о статусе резистентности комаров, они не предоставляют подробностей об уровне их интенсивности резистентности. Поэтому возникла необходимость в разработке инструмента, который мог бы оценивать интенсивность устойчивости, чтобы стратифицировать степень устойчивости различных тестируемых популяций комаров. Действительно, измерение интенсивности устойчивости переносчиков к инсектицидам очень важно, поскольку позволяет лучше оценить ее потенциальное влияние на эффективность средств борьбы с переносчиками на основе инсектицидов.Вот почему было инициировано и впервые введено в руководство ВОЗ в 2016 г. относительно новое понятие тестирования интенсивности устойчивости, включающее воздействие на комаров возрастающих доз инсектицидов (WHO 2016). Целью настоящего исследования была оценка интенсивности устойчивости к пиретроидам популяций An. gambiae с.л. из некоторых южных и северных районов Бенина с использованием пробирок ВОЗ для тестирования на чувствительность и бутылочных биоанализов CDC. Также оценивалась сопоставимость двух методов, а также задействованные механизмы резистентности.

Материалы и методы

Зона исследования

Исследование проводилось в период с сентября по ноябрь 2017 г. в двух районах (Котону и Порто-Ново) на юге Бенина, где практикуется городское огородничество, и двух других (Параку и Канди) на севере Бенина, где выращивание хлопка является интенсивным (рис. 1). ). Эти различные методы ведения сельского хозяйства характеризуются активным использованием инсектицидов для борьбы с вредителями сельскохозяйственных культур. Кроме того, население этих исследуемых районов характеризуется сильной культурой использования СОИДД (Tokponnon et al.2013), чтобы защитить себя от укусов комаров.

Рис. 1.

Рис. 1.

Район Котону (6°21′36″ с.ш., 2°26′24″ в.д.) занимает площадь 79 км². Он расположен на прибрежной полосе, состоящей из аллювиальных песков, протяженностью около 200 км. Рельеф его достаточно однородный. Его климат состоит из двух сезонов дождей (с середины марта до середины июля и с середины сентября до середины ноября) и двух засушливых сезонов (с середины июля до середины сентября и с середины ноября до середины марта).Наибольшее количество осадков выпадает в июне, достигая от 300 до 500 мм. В целом температура колеблется от 18°C ​​до 35°C.

Район Порто-Ново (6°29ʹ50″ с.ш., 2°36ʹ18″ в.д.) расположен на высоте около 245 метров и охватывает 52 км 2 . Здесь влажный тропический климат с четырьмя сезонами, подобными тем, которые наблюдаются в районе Котону. Среднее количество осадков здесь составляет 1200 мм в год, а температура колеблется от 21,9 °C до 32,8 °C.

Район Параку (9°20ʹ13″ с.ш., 2°37ʹ49″ в.д.) расположен на средней высоте 350 м с довольно скромным рельефом.Он занимает площадь 441 км 90 537 2 90 538 с населением 254 254 жителей (INSAE 2013). Климат Южного Судана характеризуется чередованием сезона дождей (с мая по октябрь) и сухого сезона (с ноября по апрель). Самые низкие температуры отмечаются здесь в период с декабря по январь со среднегодовой температурой 26,8 °C. Среднегодовое количество осадков составляет около 1200 мм.

Район Канди (2,11°7ʹ43″ с.ш., 2°56ʹ13″ в.д.) занимает площадь 3 421 км² с населением 177 683 жителей (INSAE 2013).Его рельеф состоит из плоскогорий, пересекаемых реками Сота и Алибори. Преобладающий здесь климат Северного Судана характеризуется сухим сезоном (с ноября по апрель) и сезоном дождей (с мая по октябрь). Как правило, среднегодовое количество осадков составляет от 800 до 1300 мм. Температура в этом районе колеблется от 17°C до 39°C в зависимости от сезона. Здесь наблюдаются преобладающие ветры харматан и муссон. Район Канди расположен на высоте примерно 288 м над уровнем моря.

Сбор личинок комаров Личинки комаров были собраны в различных местах размножения в четырех исследуемых районах с помощью черпаков. Эти личинки, хранящиеся в разных лотках, помеченных местом сбора, были доставлены в инсектарий Центра исследований энтомологии Котону (CREC) для выращивания до взрослой стадии. Появившихся взрослых комаров помещали в клетки, кормили 10% подслащенным соком и содержали при температуре 27 ± 2°C и относительной влажности 75 ± 5%. Самки An.gambiae sl, морфологически идентифицированные с использованием идентификационного ключа Gillies и de Meillon (1968), использовали для тестирования чувствительности к инсектицидам.

Тестирование интенсивности сопротивления

Пробирка для тестирования чувствительности ВОЗ
Тестирование пробирки

ВОЗ на чувствительность проводилось в соответствии с протоколом ВОЗ (ВОЗ, 2016 г.) с использованием самок An. gambiae с.л. которым было от 2 до 5 дней. Эти комары подвергались воздействию бумаги, пропитанной перметрином0.75% (1×), 3,75% (5×) и 7,5% (10×), а также дельтаметрин 0,05% (1×), 0,25 (5×) и 0,5% (10×).

От 20 до 25 комаров помещали в 4 пробирки, выстланные тест-бумагой ВОЗ, обработанные заданной дозой инсектицида, на 1-часовой период воздействия. Параллельно одинаковое количество комаров помещали в две пробирки, каждая из которых была выстлана необработанной бумагой, служившей контролем. Во время экспозиции регистрировали количество сбитых комаров через разные промежутки времени (0, 10, 15, 20, 30, 45, 60 мин).После воздействия комаров переносили в смотровые пробирки при температуре 27 ± 2°С и относительной влажности 75 ± 5 % при свободном доступе к 10 % подслащенному соку. Смертность через 24 часа определяли и интерпретировали в соответствии с диапазонами ВОЗ (ВОЗ, 2016 г.).

После тестирования часть комаров была использована для молекулярного анализа.

Бутылка CDC для биоанализа
Интенсивность резистентности к инсектицидам

также оценивалась с помощью метода биотестирования в бутылках CDC.Так, самки An. gambiae с.л. в возрасте от 2 до 5 дней подвергались воздействию 250 мл стеклянных бутылок Уитона, покрытых пиретроидными инсектицидами в 1, 5 и 10 кратных диагностических дозах (перметрин 21,5 мкг, 107,5 мкг, 215 мкг активного ингредиента (д.в.)/бутылка и дельтаметрин 12,5, 62,5, 125 мкг а.и./флакон) в течение 30 минутного периода воздействия. На каждую дозу инсектицида в каждую из 4 бутылок с покрытием вводили 20–25 комаров. В качестве контроля использовали бутылку, покрытую только ацетоном. После воздействия смертность была зарегистрирована в диагностическое время 30 минут в соответствии с рекомендациями CDC (ВОЗ, 2016 г.).

Идентификация молекулярных видов

An. gambiae Комплексные виды и характеристика L1014F Kdr и G119S Ace- 1 R Мутация устойчивости

В каждом исследуемом районе 50 комаров из пробирки ВОЗ на чувствительность, проведенной с перметрином 0,75% (1×), были проанализированы с помощью ПЦР в соответствии с протоколом Santolamazza et al. (2008) для определения родственных видов An.комплекс gambiae .

Генотипы мутаций L1014F Kdr и G119S Ace -1 R определяли согласно протоколам Martinez-Torres et al. (1998) и Weill et al. (2004 г.) соответственно. Аллельную частоту этих двух мутаций оценивали у молекулярных видов, идентифицированных в пределах An. gambiae в каждом районе исследования.

Биохимический анализ

От тридцати до пятидесяти Ан.gambiae с.л. для биохимических анализов использовали самок из исследуемых районов в возрасте 2–5 дней, ранее не использовавшихся ни в одном тесте. До этих анализов образцы комаров хранились при –80°C в сухих пробирках Эппендорфа. Уровень экспрессии биохимических ферментов [оксидаз смешанной функции (MFO), неспецифических эстераз (α- и β-эстеразы) и глутатион-S-трансфераз (GST)] в популяциях An. gambiae с.л. из четырех обследованных районов, а также восприимчивый к Кисуму штамм An.gambiae s.s. оценивали с использованием протокола Hemingway et al. (1998).

Анализ данных

Чтобы определить уровень интенсивности устойчивости к пиретроидам, показатели смертности, полученные через 24 часа после тестирования чувствительности ВОЗ, и через 30 минут диагностического времени для биотестов в бутылках CDC, интерпретировали в соответствии со следующими критериями ВОЗ (ВОЗ, 2016 г.):

  • < 90% смертность при 1-кратной дозе и 98–100% смертность при 5-кратной дозе: низкая интенсивность резистентности.

  • Смертность <98% при 5-кратной дозе и 98-100% смертность при 10-кратной дозе: умеренная интенсивность резистентности.

  • Смертность <98% при 10-кратном увеличении: высокая интенсивность резистентности точный биномиальный критерий.

    Логистическую регрессию выполняли для оценки наличия пространственных вариаций в распределении молекулярных видов An.gambiae между южным и северным районами.

    Сравнение активности метаболических ферментов между популяциями An. gambiae с.л. собраны в четырех исследуемых районах, и лабораторный штамм, чувствительный к Кисуму, был проведен с использованием U-теста Манна-Уитни.

    R статистическое программное обеспечение версии 3.6.2 использовалось для выполнения всех статистических анализов.

    Результаты

    Пробирка для тестирования чувствительности ВОЗ для оценки интенсивности устойчивости к пиретроидам в

    An.gambiae с.л.

    Резистентность к пиретроидам наблюдалась во всех четырех обследованных районах. Действительно, с перметрином 1× уровень смертности колебался от 14,1% (95% ДИ: 7,5–23,4) до 52,1% (95% ДИ: 41,6–62,4). Для дельтаметрина 1× они варьировались от 14,9% (95% ДИ: 8,4–23,7) до 40,4% (95% ДИ: 30,2–51,4) (таблица 1).

    Таблица 1. Смертность 90 002 особей после облучения популяций 90 355 An. gambiae с.л. собранные в четырех исследуемых районах к возрастающим дозам перметрина и дельтаметрина с использованием пробирок ВОЗ для определения чувствительности

    1 COTONOU 7 HR 7 HR 7 MR 7 HR 7 MR
    Районы . Дозы инсектицидов . % (95% ДИ), N . Интенсивность сопротивления .
    Permethrin 1 × 44,1% (33.8-54.8), 93
    Permethrin 5 × 52% (41.7-62.2), 98
    Permethrin 10 × 95,7% (89,2–98,8), 92
    Дельтаметрин 1× 16.5% (9.3-26.1), 85 HR
    Deltamethrin 5 × 40% (30.1-50.6), 95
    Deltamethrin 10 × 96,7% (90.8-99.3), 92
    porto-novo permethrin 1 × 14.1% (7.5-23.4), 85 hr
    Permethrin 5 × 71,6% (60,9-80.7), 88
    Permethrin 10 × 95,6% (89,0–98,7), 90
    Дельтаметрин 1× 14.9% (8.4-23.7), 94
    Deltamethrin 5 × 58% (46.9-68.4), 88
    Deltamethrin 10 × 96,5 (90,0-99,3), 85
    Parakou Permethrin 1 × 47,9% (37.6-58.4), 96
    Permethrin 5 × 84% (75.3-90.6), 100
    Permethrin 10 × 99% (94,5–99,9), 99
    Дельтаметрин 1× 40.4% (30.2-51.4), 89
    Deltamethrin 5 × 48,7% (37.6-60.1), 82
    72,9% (62.9-81,5), 96
    KADI Permethrin 1 × 52,1% (41.6-62.4), 96
    92% (84.8-96.5), 100
    Permethrin 10 × 99% (94,5–99,9), 99
    Дельтаметрин 1× 15.6% (8.8-24.7), 900 HR HR
    57,3% (45.9-68.2 57,3% (45.9-68.2), 82%
    Deltamethrin 10 × 96.9 (91.1-994 ), 96
    1 COTONOU 7 HR 1 Porto-NOVO 7 HR 1 Parakou 7 MR
    Районы . Дозы инсектицидов . % (95% ДИ), N . Интенсивность сопротивления .
    Permethrin 1 × 44,1% (33.8-54.8), 93
    Permethrin 5 × 52% (41.7-62.2), 98
    Permethrin 10 × 95,7% (89.2-98.8), 92
    Deltamethrin 1 × 16,5% (9.3-26.1), 85 HR
    Deltamethrin 5 × 40% (30.1-50.6), 95
    Дельтаметрин 10× 96.7% (90.8-99.3), 92
    Porto-NOVO Permethrin 1 × 14,1% (7.5-23.4), 85 HR
    Permethrin 5 × 71,6% (60,9-80,7 ), 88
    Permethrin 10 × 95,6% (89.0-98.7), 90
    14,9% (8.4-23.7), 94
    Deltamethrin 5 × 58% (46,9–68,4), 88
    Дельтаметрин 10× 96.5 (90.0-99.3), 85
    Perethrin 1 × 47,9% (37.6-58.4), 96
    Permethrin 5 × 84% (75.3-90.6), 100
    Permethrin 10 × 99% (94.5-99.9), 99%
    40,4% (30.2-51.4), 89
    7 HR 7 г-н 6 Таблица 1.

    Уровень смертности после воздействия на население ан. gambiae с.л. собранные в четырех исследуемых районах к возрастающим дозам перметрина и дельтаметрина с использованием пробирок ВОЗ для тестирования чувствительности

    Deltamethrin 5 × 48,7% (37,6–60,1), 82
    Дельтаметрин 10× 72.9% (62.9-81.5), 96
    CANDI Permethrin 1 × 52,1% (41.6-62.4), 96
    Permethrin 5 × 92% (84.8-96,5 ), 100
    Permethrin 10 × 99% (94.5-99.9), 99
    Deltamethrin 1 × 15,6% (8.8-24.7), 90 HR
    Дельтаметрин 5× 57.3% (45.9-68.2), 82
    96.9 (91.1-99.4), 96
    1 COTONOU 7 HR 1 Porto-Novo 1 Parakou 7 MR 3
    Районы . Дозы инсектицидов . % (95% ДИ), N . Интенсивность сопротивления .
    Permethrin 1 × 44,1% (33.8-54.8), 93
    Permethrin 5 × 52% (41.7-62.2), 98
    Permethrin 10 × 95,7% (89.2-98,8), 92
    Deltamethrin 1 × 16,5% (9.3-26.1), 85 HR
    Deltamethrin 5 × 40% (30.1-50.6), 95
    Deltamethrin 10 × 96,7% (90.8-992 96,7% (90.8-99.3), 92
    Perterethrin 1 × 14,1% (7.5-23.4), 85 HR
    Permethrin 5 × 71,6% (60,9-80,7), 88
    Permethrin 10 × 95,6% (89.0-98,7), 90
    Deltamethrin 1 × 14,9% (8.4- 23.7), 94 HR
    Дельтаметрин 5× 58% (46.9-68.4), 88
    Deltamethrin 10 × 96.5 (90.0-99.3), 85
    Perethrin 1 × 47,9% (37.6-58.4), 96
    Permethrin 5 × 84% (75.3-90,6), 100
    Permethrin 10 × 99% (94.5-99.9), 99
    Deltamethrin 1 × 40,4% (30.2-51.4), 89 HR
    Дельтаметрин 5× 48.7% (37.6-60.1), 82
    Deltamethrin 10 × 72,9% (62.9-82 72,9% (62.9-81.5), 96
    Kandi Permethrin 1 × 52,1% (41.6-62.4), 96
    Permethrin 5 × 92% (84.8-96.5), 100
    Permethrin 10 × 99% (94.5-99.9), 99
    Deltamethrin 1 × 15,6% (8,8–24,7), 90 HR
    Дельтаметрин 5× 57.3% (45.9-68.2), 82
    Deltamethrin 10 × 96.9 (91.1-99.4), 96
    7 7 HR 7 HR 7 HR 7 MR 7 HR 3
    районы . Дозы инсектицидов . % (95% ДИ), N . Интенсивность сопротивления .
    Котону Перметрин 1× 44,1% (33,8–54,8), 93 HR
    Permethrin 5 × 52% (41.7-62.2), 98
    Permethrin 10 × 95,7% (89.2-98.8), 92
    Deltamethrin 1 × 16.5% (9.3-26.1), 85% (9.3-26.1), 85
    Deltamethrin 5 × 40% (30.1-50.6), 95
    Deltamethrin 10 × 96,7% (90.8-99.3), 92
    Порто-Ново Перметрин 1× 14.1% (7.5-23.4), 85
    Permethrin 5 × 71,6% (60.9-80.7), 88
    Permethrin 10 × 95,6% (89.0-98.7), 90
    Deltamethrin 1 × 14,9% (8.4-23.7), 94% (8,4-23,7), 94
    Deltamethrin 5 × 58% (46.9-68.4), 88
    Deltamethrin 10 × 96,5 (90,0- 99.3), 85
    Параку Перметрин 1× 47.9% (37.6-58.4), 96
    Permethrin 5 × 84% (75.3-90.6), 100
    Permethrin 10 × 99% (94.5-99.9), 99
    Deltamethrin 1 × 40,4% (30.2-51,4), 89
    48,7% (37.6-60.1), 82
    Deltamethrin 10 × 72,9% (62.9 –81,5), 96
    Канди Перметрин 1× 52.1% (41.6-62.4), 96 MR
    Permethrin 5 × 92% (84.8-96.5), 100
    Permethrin 10 × 99% (94.5-99.9) , 99
    Deltamethrin 1 × 15,6% (8.8-24.7), 90 HR
    Deltamethrin 5 × 57,3% (45.9-68.2), 82
      Дельтаметрин 10× 96.9 (91,1–99,4), 96

    В целом, при более высоких дозах (5× и 10×) показатели смертности от перметрина и дельтаметрина увеличивались во всех четырех районах (таблица 1).

    При рассмотрении 10-кратной диагностической дозы двух испытанных инсектицидов уровень смертности ≥ 98% наблюдался только при использовании перметрина в Параку (99%, 95% ДИ: 94,5–99,9) и Канди (99%, 95% ДИ: 94,5). –99,9). Это указывает на умеренно-высокую интенсивность устойчивости к пиретроидам у An. gambiae с.л. (Таблица 1).

    Бутылочный биоанализ CDC для оценки интенсивности устойчивости к пиретроидам в

    An. gambiae с.л.

    В четырех обследованных районах биопробы в бутылках, проведенные с диагностической дозой (1×) перметрина и дельтаметрина, показали уровень смертности <90%, что указывает на устойчивость к этим двум пиретроидным инсектицидам. Кроме того, смертность увеличивалась с дозой инсектицида (таблица 2).

    Таблица 2. Смертность

    популяций Anopheles gambiae особей после облучения.л. собранных в четырех исследуемых районах, к возрастающим дозам перметрина и дельтаметрина с использованием бутылочных биоанализов CDC

    1 COTONOU 7 гр. 1 Porto-Novo 99 1 Parakou
    Районы . Дозы инсектицидов . % (95% ДИ), N . Интенсивность сопротивления .
    Permethrin 1 × 45,7% (34.6-57.1), 81
    Permethrin 5 × 87.3% (77.9-93.8), 79
    Permethrin 10 × 98,9% (94.0-99.9), 91
    Deltamethrin 1 × 80,4% (70.8-87.9), 92
    Deltamethrin 5 × 91,7% (83.6-96.6), 84
    Deltamethrin 10 × 96,6% (90.3-99.3), 87
    Perterethrin 1 × 38% (27,3–49,6), 79 HR
    Перметрин 5× 67.1% (55.1-77.7), 73
    Permethrin 10 × 89,3% (80.1-95.3), 75
    Deltamethrin 1 × 81,1% (71.5-88.6), 90 HR
    Deltamethrin 5 × 94,4% (87.4-92 94,4% (87.4-92), 89
    97,5% (91.2-99.6), 79
    Perethrin 1 × 43,2% (31.8 –55.3), 74 МР
    Перметрин 5× 97.6% (91.5-99.7), 82
    Permethrin 10 × 98,7% (93.1-992 98,7% (93.1-992), 78
    Deltamethrin 1 × 87,6% (78,9-93,7), 89 г-н
    Deltamethrin 5 × 97,5% (91.4-99.7), 81
    98,8% (93.6-992 98,8% (93.6-99.9), 85
    Kandi Permethrin 1 × 46,3% (35.3 –57,7), 82 MR
    Перметрин 5× 96.2% (89.2-99.2), 78
    Permethrin 10 × 98,7% (92.9-99.9), 77
    Deltamethrin 1 × 72,7% (61.4-82.3), 77 HR-
    дельтаметрин 5 × 94,8% (87.2-98.6), 77
    дельтаметрин 10 × 96,3% (89.6-99.2), 82
    1 COTONOU 7 MR 7 HR 7 HR 7 HR 7 7 MR 7 MR
    Районы . Дозы инсектицидов . % (95% ДИ), N . Интенсивность сопротивления .
    Permethrin 1 × 45,7% (34.6-571), 81
    Permethrin 5 × 87,3% (77,9-93,8), 79
    Permethrin 10 × 98,9 % (94,0–99,9), 91
    Дельтаметрин 1× 80.4% (70.8-87.9), 92
    Deltamethrin 5 × 91,7% (83.6-962 91,7% (83.6-968), 84
    Deltamethrin 10 × 96,6% (90.3-99.3), 87
    porto-novo permethrin 1 × 38% (27.3-49.6), 79
    Permethrin 5 × 67,1% (55.1-77.7), 73
    Permethrin 10 × 89,3% (80,1–95,3), 75
    Дельтаметрин 1× 81.1% (71.5-88.6),
    Deltamethrin 5 × 94,4% (87.4-98.2 94,4% (87.4-98.2), 89
    Deltamethrin 10 × 97,5% (91.2-99.6), 79
    Parakou Perethrin 1 × 43,2% (31.8-55.3), 74% (31.8-55.3), 74%
    Permethrin 5 × 97,6% (91.5-99.7), 82
    Permethrin 10 × 98.7 % (93,1–99,9), 78
    Дельтаметрин 1× 87.6% (78.9-93.7), 89
    97,5% (91,4-992 97,5% (91,4-992 97,5% (91,4-992 97,5%
    Deltamethrin 10 × 98,8% (93.6-99.9), 85
    KADI Permethrin 1 × 46,3% (35.3-57.7), 82
    Permethrin 5 × 96,2% (89.2-99.2), 78
    Permethrin 10 × 98,7% (92,9–99,9), 77
    Дельтаметрин 1× 72.7% (61.4-82.3), 77 HR
    94,8% (87.2-982 94,8% (87.2-98,6), 77
    Deltamethrin 10 × 96,3% (89.6- 99.2), 82
    собранных в четырех исследуемых районах, к возрастающим дозам перметрина и дельтаметрина с использованием бутылочных биоанализов CDC

    1 COTONOU 7 MR 7 HR 7 HR 7 HR 7 7 MR 7 MR
    Районы . Дозы инсектицидов . % (95% ДИ), N . Интенсивность сопротивления .
    Permethrin 1 × 45,7% (34.6-571), 81
    Permethrin 5 × 87,3% (77,9-93,8), 79
    Permethrin 10 × 98,9 % (94,0–99,9), 91
    Дельтаметрин 1× 80.4% (70.8-87.9), 92
    Deltamethrin 5 × 91,7% (83.6-962 91,7% (83.6-968), 84
    Deltamethrin 10 × 96,6% (90.3-99.3), 87
    porto-novo permethrin 1 × 38% (27.3-49.6), 79
    Permethrin 5 × 67,1% (55.1-77.7), 73
    Permethrin 10 × 89,3% (80,1–95,3), 75
    Дельтаметрин 1× 81.1% (71.5-88.6),
    Deltamethrin 5 × 94,4% (87.4-98.2 94,4% (87.4-98.2), 89
    Deltamethrin 10 × 97,5% (91.2-99.6), 79
    Parakou Perethrin 1 × 43,2% (31.8-55.3), 74% (31.8-55.3), 74%
    Permethrin 5 × 97,6% (91.5-99.7), 82
    Permethrin 10 × 98.7 % (93,1–99,9), 78
    Дельтаметрин 1× 87.6% (78.9-93.7), 89
    97,5% (91,4-992 97,5% (91,4-992 97,5% (91,4-992 97,5%
    Deltamethrin 10 × 98,8% (93.6-99.9), 85
    KADI Permethrin 1 × 46,3% (35.3-57.7), 82
    Permethrin 5 × 96,2% (89.2-99.2), 78
    Permethrin 10 × 98,7% (92,9–99,9), 77
    Дельтаметрин 1× 72.7% (61.4-82.3), 77 HR
    94,8% (87.2-982 94,8% (87.2-98,6), 77
    Deltamethrin 10 × 96,3% (89.6- 99.2), 82
    1 COTONOU 7 MR
    Районы . Дозы инсектицидов . % (95% ДИ), N . Интенсивность сопротивления .
    Permethrin 1 × 45,7% (34.6-571), 81
    Permethrin 5 × 87,3% (77,9-93,8), 79
    Permethrin 10 × 98,9% (94.0-99,9% (94.0-99,9%), 91
    80,4% (70.8-87.9), 92
    7 HR 1 porto-novo 7 HR 1 Parakou 7 MR
    Deltamethrin 5 × 91,7% (83.6-96.6), 84
    Дельтаметрин 10× 96.6% (90.3-99.3), 87
    porterethrin 1 × 38% (27.3-49.6), 79
    Permethrin 5 × 67,1% (55.1-77.7 ), 73
    Permethrin 10 × 89,3% (80.1-95.3), 75
    Deltamethrin 1 × 81,1% (71.5-88.6), 90 HR
    Deltamethrin 5 × 94,4% (87,4–98,2), 89
    Дельтаметрин 10× 97.5% (91.2-99.6), 79
    Parakou Perethrin 1 × 43,2% (31.8-55.3), 74
    Permethrin 5 × 97,6% (91.5-99.7), 82
    Permethrin 10 × 98,7% (93.1-99.9), 78
    Deltamethrin 1 × 87,6% (78.9-93.7), 89,6% (78.9-93.7), 89
    7 MR 7 MR
    Deltamethrin 5 × 97,5 % (91,4–99,7), 81
    Дельтаметрин 10× 98.8% (93.6-99.9), 85
    KANDI Permethrin 1 × 46,3% (35.3-57.7), 82
    Permethrin 5 × 96,2% (89.2-99.2 ), 78
    Permethrin 10 × 98,7% (92.9-99.9), 77
    Deltamethrin 1 × 72,7% (61.4-82.3), 77 HR
    Дельтаметрин 5× 94.8% (87.2-98.6), 77
    96,3% (89.6-99.2), 82

    Для Permethrin 10 ×, Уровень смертности ≥ 98% в Котону (98,9%, 95% ДИ: 94,0–99,9), Параку (98,7%, 95% ДИ: 93,1–99,9) и Канди (98,7%, 95% ДИ: 92,9–99,9). Для дельтаметрина 10× смертность выше 98% наблюдалась только в Параку (98,8%, 95% ДИ: 93,6–99,9) (таблица 2). В целом эти результаты подтверждают, что интенсивность устойчивости к пиретроидам была от умеренной до высокой.

    Частота мутаций L1014F

    kdr и G119S Ace-1 R в молекулярных видах, идентифицированных в пределах An. gambiae Комплекс из 4 обследованных районов

    В целом в районе исследования молекулярная видовая идентификация показала, что An. gambiae с.с. (52%, 95% доверительный интервал (ДИ): 44,8–59,1) и Anopheles coluzzii (45%, 95% ДИ: 38,0–52,2) были двумя преобладающими видами, за которыми следовал Anopheles arabiensis (3%, 95% % ДИ: 1.1–6.4), который был обнаружен на очень низкой частоте. В южных районах Ан. coluzzii преобладали [100% (95% ДИ: 92,8–100) в Котону и 74% (95% ДИ: 59,6–85,4) в Порто-Ново], тогда как в северных районах An. gambiae с.с. был основным видом [94% (95% ДИ: 83,5–98,7) в Параку и 88% (95% ДИ: 75,7–95,5) в Канди]. Ан. arabiensis был обнаружен только в северной части страны, а именно в районе Канди (табл. 3). Результаты логистического регрессионного анализа ясно показывают значительные пространственные различия в распространенности двух основных молекулярных видов между южными и северными районами страны ( P < 0.001) (табл. 4).

    Таблица 3.

    Частота мутаций L1014F Kdr и G119S Ace- 1 R в молекулярных видах, идентифицированных в комплексе Anopheles gambiae в 4 обследованных районах

    9 . 1.7-11.9 1.9-8.1
    Молекулярные виды . % (95% ДИ), Н . L1014F Мутация Kdr . G119S Ace 1 Мутация R .
    1014F . 1014Л . 1014Л . Ф (L1014F Кдр ) . 95% ДИ . 119С . 119Г . 119Г . Ф (G119S Туз 1 Р ) . 95% ДИ .
    1014F . 1014F . 1014Л . 119С . 119С . 119Г .
    Котону Ан. Coluzzii 100% (92.8-100), 50 36 12 2 84,0 75.0 75,3-90,6 0 5 45 5.0 1,6–11,3
    Порто-Ново Ан. gambiae с.с. 26% (14.6-40.3), 13 10 2 1 84.6 84.6 65.1-95.6 0 1 12 3,8 0,09-19.6

    5 Ан. coluzzii
    74% (59,6–85,4), 37 23 11 3 77,0 65,8–85,8–85,8–85,8–85,8–85,8–85,8–85,80 0 3 34 4,1 0,8–11,4
    Паракоу 2 2. gambiae с.с. 94% (83.5-98.7), 47 31 12 4 78,7 69.1-86.5 0 5 42 5,3
    Ан. coluzzii 6% (1,3–16,5), 3 2 0 1 66.7 22.3-95.7 22.3-95.7 0 0 3 0,0 0,0-45,9
    KANDI An. gambiae с.с. 88% (75.7-95.5), 44 28 12 4 77.3 67.1-85.5 0 3 41 3.4 0.7-9.6
    Ан. Arabiensis   12% (4.5-24.3), 6 4 4 2 0 83.3 51.6 0 0 0 6 0,0 0,0-264
    Все районы . Coluzzii 45% (38.0-52.2), 90 61 23 6 70.6 74.0-86.1 0 8 8 82 4.4 1.9-8.6
      Ан.gambiae с.с. 52% (44.8-59.1), 104 69 26 9 78,8 72.7-84.2 0 9 95 4,3
    Ан. Arabiensis 3% (1.1-6.4), 6 4 2 0 83.3 51.6-97.9 0 9007.9 0 0 6 0.0 0.0–26,4
    1.7-11.9
    Районы . Молекулярные виды . % (95% ДИ), Н . L1014F Мутация Kdr . G119S Ace 1 Мутация R .
    1014F . 1014Л . 1014Л . Ф (L1014F Кдр ) . 95% ДИ . 119С . 119Г . 119Г . Ф (G119S Туз 1 Р ) . 95% ДИ .
    1014F . 1014F . 1014Л . 119С . 119С . 119Г .
    Котону Ан. Coluzzii 100% (92.8-100), 50 36 12 2 84.0 75.3-90.6 0 5 45 5.0 1.6-11.3
    Порто-Ново Ан. gambiae с.с. 26% (14.6-40.3), 13 10 2 2 1 84.6 65.1-95.6 0 1 0 1 12 3.8 0.09-19.6

    5 an. Coluzzii
    74% (59.6-85,4), 37 23 11 3 77.0 65.8-86.0 0 3 34 4.1 0.8114
    Параку Ан.gambiae с.с. 94% (83.5-98.7), 47 31 12 4 78,7 69.1-86.5 0 5 42 5,3
    Ан. Coluzzii 6% (1.3-16.5), 3 2 0 1 66,7 22.3-95.7 0 0 3 0 3 0.0 0.0–45,9
    Канди Ан. gambiae с.с. 88% (75.7-95.5), 44 28 12 4 77.3 67.1-85.5 0 3 41 3.4 0.7-9.6
    Ан. ARABIENSIS 12% (4.5-24.3), 6 4 2 0 83.3 51.6-97.9 51.6-97.9 0 0 6 0.0 0,0–26,4
    Все районы Ан. Coluzzii 45% (38.0-52.2), 90 61 23 6 70.6 74.0-86.1 0 8 8 82 4.4 1.9-8.6
      Ан. gambiae с.с. 52% (44,8–59,1), 104 69 26 9 78.8 72.7-84.2 0 0 9 95 4.3 1.9-8.1
    An. Arabiensis 3% (1.1-6.4), 6 4 2 0 83.3 51.6-97.9 0 0 6 0.0 0,0-264
    Таблица 3.

    Частота мутаций L1014F Kdr и G119S Ace- 1 R у молекулярных видов, идентифицированных в составе комплекса Anopheles gambiae в 4-х обследованных районах 7 306

    1 . Молекулярные виды . % (95% ДИ), Н . L1014F Мутация Kdr . G119S Ace 1 Мутация R . 1014F . 1014Л . 1014Л . Ф (L1014F Кдр ) . 95% ДИ . 119С . 119Г . 119Г . Ф (G119S Туз 1 Р ) . 95% ДИ . 1014F . 1014F . 1014Л . 119С . 119С . 119Г . Котону Ан. Coluzzii 100% (92.8-100), 50 36 12 2 84.0 75.3-90.6 0 5 45 5.0 1.6-11.3 Порто-Ново Ан. gambiae с.с. 26% (14,6–40,3), 13 10 2 1 84,6 65.Ан. Coluzzii 74% (59.6-85,4), 37 23 11 3 77.0 65.8-86.0 0 3 34 4.1 0.8114 Параку Ан. gambiae с.с. 94% (83,5–98,7), 47 31 12 4 78.7 69.1-86.5 69.1-86.5 0 5 42 52 5.3 1.7-11.9 An. Coluzzii 6% (1.3-16.5), 3 2 0 1 66.7 22.3-95.7 0 0 0 3 0 0.0 0.0-45.9 Канди Ан. gambiae с.с. 88% (75,7–95.5), 44 28 12 4 77.3 77.1-85.5 0 0 3 41 3.4 0.7-9.6 an. Arabiensis 12% (4.5-24.3), 6 4 2 0 83.3 51.6-97.9 0 0 6 0.0 0,0-264 Все районы Ан.Coluzzii 45% (38.0-52.2), 90 61 23 6 70.6 74.0-86.1 0 8 8 82 4.4 1.9-8.6   Ан. gambiae с.с. 52% (44.8-59.1), 104 69 69 26 9 78.8 72.7 9007.2 72.7-84.2 0 9 95 4.3  1,9–8,1    Ан. Arabiensis 3% (1.1-6.4), 6 4 2 0 83.3 51.6-97.9 0 0 6 0.0 0,0-264 1.7-11.9 1.9-8.1
    Районы . Молекулярные виды . % (95% ДИ), Н . L1014F Мутация Kdr . G119S Ace 1 Мутация R .
    1014F . 1014Л . 1014Л . Ф (L1014F Кдр ) . 95% ДИ . 119С . 119Г . 119Г . Ф (G119S Туз 1 Р ) . 95% ДИ .
    1014F . 1014F . 1014Л . 119С . 119С . 119Г .
    Котону Ан. coluzzii 100% (92,8–100), 50 36 12 2 84.0 75.3-90.6 75.3-90.6 0 5 45 5.0 1.6-11.3
    Porto-Novo An. gambiae с.с. 26% (14.6-40.3), 13 10 2 1 84.6 84.6 65.1-95.6 0 1 12 3,8 0,09-19.6

    5 Ан. coluzzii
    74% (59,6–85,4), 37 23 11 3 77.0 65.8-86.0 0 3 34 4.1 0.811.4
    Parakou An. gambiae с.с. 94% (83.5-98.7), 47 31 12 4 78,7 69.1-86.5 0 5 42 5,3
    Ан. coluzzii   6% (1.3-16.5), 3 2 0 1 66.7 66.7 22.3-95.7 0 0 3 0.0 0.0-45.9
    Kandi An. gambiae с.с. 88% (75.7-95.5), 44 28 12 4 77.3 67.1-85.5 0 3 41 3.4 0.7-9.6
    Ан.Arabiensis 12% (4.5-24.3), 6 4 2 0 83.3 51.6-97.9 0 0 6 0.0 0,0-264
    Все районы Ан. Coluzzii 45% (38.0-52.2), 90 61 23 6 80.6 74.0-86,1 0 8 82 4.4  1,9–8,6
      Ан. gambiae с.с. 52% (44.8-59.1), 104 69 26 9 78,8 72.7-84.2 0 9 95 4,3
    Ан. Arabiensis   3% (1,1–6,4), 6 4 2 0 83,3 51.6–97,9 0 0 6 0,0 0,0–26,4
    Таблица 4. Логистическая регрессия

    , оценивающая пространственную изменчивость доли Anopheles coluzzii и Anopheles gambiae s.s. между южным и северным районами

    Молекулярные виды . Н(%) . Коэф. . ИЛИ (95% ДИ) . P (тест Вальда) . P (тест LR) .
    Южные округа . Северные районы .
    Ан. Coluzzii 87 (96,7%) 3 (3,3%) 3.3673 <0.001 <0,001
    AN. gambiae с.с. 13 (12,5%) 13 (12,5%) 91 (87,5%) -5.3132 0 (0-0,02)

    5 6 Таблица 4

    Логистическая регрессия Оценка пространственного изменения доли анофелей coluzzii и Anopheles gambiae s.с. между южным и северным районами

    Молекулярные виды . Н(%) . Коэф. . ИЛИ (95% ДИ) . P (тест Вальда) . P (тест LR) .
    Южные округа . Северные районы .
    Ан. Coluzzii 87 (96,7%) 3 (3,3%) 3.3673 <0.001 <0,001
    AN. gambiae с.с. 13 (12,5%) 13 (12,5%) 91 (87,5%) 91 (87,5%) -5.3132 0 (0-0.02)
    Молекулярные виды . Н(%) . Коэф. . ИЛИ (95% ДИ) . P (тест Вальда) . P (тест LR) .
    Южные округа . Северные районы .
    Ан.Coluzzii 87 (96,7%) 3 (3,3%) 3.3673 <0.001 <0,001
    AN. gambiae с.с. 13 (12,5%) 13 (12,5%) 91 (87,5%) -5.3132 0 (0-0,02)
    5 F В области исследования Мутация L1014F KDR была недалеко от фиксации в Ан. gambiae комплекс с близкими средними частотами между An. coluzzii (80,6%, 95% ДИ: 74,0–86,1) и An. gambiae с.с. (78,8%, 95% ДИ: 72,7–84,2). Аналогичная тенденция наблюдалась и на районном уровне (табл. 3).

    Мутация G119S Ace- 1 R имела очень низкую частоту в исследуемой области.Его частота в An. coluzzii колебался от 0% (95% ДИ: 0,0–45,9) в Параку до 5% (95% ДИ: 1,6–11,3) в Котону, со средним значением 4,4% (95% ДИ: 1,9–8,6) в целом. область исследования. В г. н.э. gambiae ss, он варьировал от 3,4% (95% ДИ: 0,7–9,6) в Канди до 5,3% (95% ДИ: 1,7–11,9) в Параку, в среднем 4,3% (95% ДИ: 1,9–8,1) во всех четырех округах вместе взятых (табл. 3). В целом не было существенной разницы между средними частотами этой мутации, наблюдаемой у An.coluzzii и An. gambiae с.с.

    Небольшое количество комаров, проверенных на наличие некоторых молекулярных видов в некоторых районах (3 особи An. coluzzii в Параку и 6 особей An. arabiensis в Канди), не позволило точно оценить частоту две мутации.

    Биохимический анализ

    Биохимические тесты выявили сверхэкспрессию активности α-эстераз в популяциях An.gambiae с.л. собраны из Порто-Ново, Параку и Канди ( P < 0,05) (рис. 2а). Сверхэкспрессия β-эстераз наблюдалась во всех четырех исследуемых районах ( P <0,05) (рис. 2б).

    Рис. 2.

    Активность α-эстераз (a), β-эстераз, оксидаз со смешанными функциями (MFO) (b) и глутатион-S-трансфераз (GST) у чувствительного штамма Kisumu и собранных в полевых условиях популяций Anopheles gambiae sl Средний уровень активности каждого фермента показан красной горизонтальной линией.

    Рис. 2.

    Активность α-эстераз (a), β-эстераз, оксидаз со смешанными функциями (MFO) (b) и глутатион-S-трансфераз (GST) у чувствительного штамма Kisumu и собранных в полевых условиях популяций Anopheles gambiae sl Средний уровень активности каждого фермента показан красной горизонтальной линией.

    Активность МФО была сверхэкспрессирована у штамма An. gambiae с.л. популяции из Канди по сравнению с восприимчивым штаммом Кисуму ( P = 0.0002) (рис. 2в).

    Что касается GST, то сверхэкспрессия их активности наблюдалась у An. gambiae с.л. популяции из Котону ( P <0,0001), Паракоу ( P = 0,0212) и Канди ( P = 0,026) по сравнению с восприимчивым штаммом Кисуму (рис. 2d).

    Обсуждение

    С помощью двух методов тестирования (пробирка ВОЗ на чувствительность и биоанализ в бутылке CDC) это исследование предоставляет информацию об интенсивности резистентности An.gambiae с.л. к дельтаметрину и перметрину, двум инсектицидам, обычно используемым в противомоскитных сетках, используемых в Бенине. Испытание также позволило определить с помощью ПЦР наличие различных механизмов устойчивости к инсектицидам, а также частоту молекулярных видов An. gambiae в некоторых южных и северных районах страны.

    В целом, при использовании двух методов определения чувствительности четыре популяции An. gambiae с.л. все были устойчивы к диагностическим дозам перметрина и дельтаметрина (смертность <90%). Это подтверждает широко распространенную устойчивость переносчиков малярии к пиретроидам, которая ранее наблюдалась несколькими авторами в Бенине (Corbel et al. 2007, Yadouleton et al. 2009, Djogbenouet al. 2010, Salako et al. 2018).

    Испытания, проведенные с инсектицидами в 5-кратной и 10-кратной диагностической дозе, показали, что интенсивность резистентности варьировала от умеренной до высокой. В целом, с точки зрения интенсивности устойчивости, два использованных метода, как правило, приводили к сопоставимым выводам, за исключением нескольких случаев (высокая интенсивность устойчивости при тестировании в пробирках ВОЗ на чувствительность по сравнению с умеренной интенсивностью при биологическом анализе в бутылках CDC с перметрином в Котону и дельтаметрином в Канди). ).Это связано с тем, что уровень смертности, как правило, выше при использовании бутылочного биоанализа CDC по сравнению с тестированием в пробирке, восприимчивой к ВОЗ. Противоположная тенденция наблюдалась в Мали Sovi et al. (2020б). Это несоответствие может быть связано с самопокрытием стеклянных бутылок Wheaton, в отличие от стандартизированной бумаги, обработанной ВОЗ. Действительно, самопокрытие бутылок, скорее всего, вызовет колебания уровня смертности, вызванные техническим персоналом. Это согласуется с работами Owusu et al. (2015), которые показали, что два метода тестирования могут помочь обнаружить резистентность, но обнаруживают ряд несоответствий.

    Интенсивность резистентности от умеренной до высокой, наблюдаемая в районе исследования, может быть связана с массовым распространением СОИДД, содержащих только пиретроиды, которое проводится по всей стране каждые три года с 2011 г., и сильной культурой использования сети населением (Tokponnon et al. 2013). Другими факторами, способствующими отбору высокорезистентных особей в естественной популяции комаров, могут быть неконтролируемое использование инсектицидов в сельскохозяйственных целях, а также бытовое использование аэрозольных инсектицидов.

    Преобладание An. coluzzii и An. gambiae с.с. соответственно в южной и северной частях страны, что согласуется с данными предыдущих исследований (Salako et al. 2018, Sovi et al. 2020a). Чтобы прояснить эту тенденцию, необходимо провести дальнейшее тщательное исследование распределения различных типов (временных, постоянных и полупостоянных) местообитаний личинок и других факторов, которые могли способствовать этому, в этих двух частях страны.

    В целом частота L1014F Kdr была высокой у An. комплекс gambiae . На уровне молекулярных видов частота этой мутации была одинаковой между 90–355 An. coluzzii и An. gambiae s.s., что позволяет предположить, что оба вида могли находиться под одинаковым давлением отбора. Кроме того, чрезмерная экспрессия МФО в популяциях комаров Канди вызывает беспокойство, поскольку этот фермент детоксифицирует пиретроидные инсектициды у насекомых. Это напоминает результаты, полученные Aïzoun et al.(2013) в том же районе. Из-за окислительного стресса гиперэкспрессия GST, наблюдаемая в большинстве районов изучаемой территории, могла играть незначительную роль в устойчивости An. gambiae sl к пиретроидам (Hemingway et al. 2004). Результаты предыдущих исследований, проведенных в Бенине, показали участие мутации N1575Y Kdr (Jones et al., 2012) и сверхэкспрессии генов цитохрома P450s (Ngufor et al., 2015), обнаруженной с помощью анализа qPCR taqman в резистентности популяций. Ан.gambiae с.л. к пиретроидам. Тот факт, что настоящее исследование не искало эти механизмы резистентности, накладывает ограничения.

    Сверхэкспрессия α- и β-эстераз, а также наличие нескольких гомозиготных (RS) особей по мутации G119S Ace 1 R во всех четырех обследованных районах подчеркивают необходимость тщательный мониторинг фенотипической устойчивости к фосфорорганическим и карбаматным инсектицидам.

    По данным ВОЗ, при подтвержденной резистентности к 5-кратной или 10-кратной диагностической дозе может произойти операционный сбой (ВОЗ, 2016 г.).Учитывая, что это наблюдалось в природных популяциях численностью 90–355 особей An. gambiae с.л. из четырех обследованных районов СОИДД, содержащие только пиретроиды, могут не обеспечивать оптимальной защиты от укусов переносчиков малярии. Таким образом, СОИДД с двойным активным ингредиентом, такие как: пиперонилбутоксид (ПБО)-СОДИ [Олисет Плюс (ПВО + перметрин), ВЕЕРАЛИН (ПВО + альфациперметрин), Перманет 3.0 (ПВО + дельтаметрин)] можно рассматривать как альтернативный вариант, хотя синергетические биологические анализы PBO не проводились в настоящем исследовании, что является ограничением.Действительно, после рандомизированного контролируемого исследования, которое показало лучшую эффективность PBO-LLIN по сравнению со стандартными в Танзании (Protopopoff et al. 2018), ВОЗ рекомендовала PBO-LLIN для использования в районах с умеренно-высокой интенсивностью резистентности, по крайней мере, частично из-за оксидазы (ВОЗ, 2017 г.). Другими жизнеспособными вариантами также могут быть пирипроксифен (PPF)-LLIN [Royal Guard (PPF + альфациперметрин), Olyset Duo (PPF + перметрин)] или Interceptor G2 (хлорфенапир + альфациперметрин). Однако более высокая удельная стоимость этих СОИДД, а также отсутствие доказательств эпидемиологической эффективности некоторых из них по сравнению с СОИДД, содержащими только пиретроиды, ограничивают их использование в сообществах.

    Заключение

    Что касается интенсивности резистентности, тестирование ВОЗ на чувствительность в пробирке и биопроба в бутылках CDC дают сопоставимые выводы, даже несмотря на то, что в некоторых случаях эти два метода тестирования обнаруживают некоторые несоответствия. Интенсивность устойчивости к пиретроидам от умеренной до высокой, наблюдаемая у An. gambiae с.л. с участием мутации L1014F Kdr и сверхэкспрессии MFO позволяет предположить, что разрабатываемые в настоящее время производителями СОИДД с двойным активным ингредиентом могут обеспечить лучший контроль над устойчивыми к инсектицидам переносчиками малярии.

    Благодарности

    Мы благодарим Инициативу президента США по борьбе с малярией, которая оказала финансовую поддержку данному исследованию через Агентство США по международному развитию (Письмо о реализации ≠37). Мы также благодарим Центры США по контролю и профилактике заболеваний за поставку реагентов, а также техников, проводивших тестирование на чувствительность к инсектицидам и молекулярную работу.

    Ссылки Процитировано

    Айкпон

    ,

    Р.

    ,

    М.



    Сезонлен

    ,

    Р.



    Оссе

    и

    М.



    Акогбето

    .

    2014

    .

    Свидетельство множественных механизмов, обеспечивающих устойчивость к карбаматам и фосфорорганическим соединениям в полевых условиях An. gambiae популяция из Атакоры в Бенине.



    ParasitVectors

    .

    7

    :

    568

    .

    Айзун

    ,

    Н.

    ,

    Р.



    Айкпон

    ,

    В.



    Гнангенон

    ,

    О.



    Уссу

    ,

    Ф.



    Агосса

    ,

    Г.



    Падону

    и

    М.



    Акогбето

    .

    2013

    .

    Статус устойчивости к органофосфатам и карбаматам у Anopheles gambiae sensu lato с юга и севера Бенина, Западная Африка.



    Векторы-паразиты

    .

    6

    :

    274

    .

    Corbel

    ,

    V.

    ,

    R.



    N’Guessan

    ,

    C.

    Brengues

    ,

    F.

    Chandre

    ,

    L.

    ,

    L.

    DjogBENOU

    ,

    T.

    Martin

    ,

    м.

    Akogbéto

    ,

    JM

    Hougard

    и

    м.

    Роуленд

    .

    2007

    .

    Множественные механизмы устойчивости к инсектицидам у Anopheles gambiae и Culex quinquefasciatus из Бенина, Западная Африка.



    Acta Trop

    .

    101

    :

    207

    216

    .

    djogbénou

    djogbénou

    ,

    L.

    ,

    N.

    ,

    N.

    Pasteur

    ,

    S.

    Bio-Bangana

    ,

    T.

    Balwet

    ,

    SR

    Irish

    ,

    м.

    Akogbeto

    ,

    M.



    Weill

    и

    F.



    Chandre

    .

    2010

    .

    Переносчики малярии в Республике Бенин: распространение видов и молекулярных форм комплекса Anopheles gambiae .



    Acta Trop

    .

    114

    :

    116

    122

    .

    Гиллис

    ,

    М.Т.

    и

    B.



    де Мейон

    .

    1968

    .

    Anophelinae Африки к югу от Сахары

    .

    Южноафриканский институт медицинских исследований

    .

    54

    :

    343

    .

    Гнангенон

    ,

    В.

    ,

    Франция

    Агосса

    ,

    К.

    Бадиру

    ,

    Р.

    Govoetchan

    ,

    R.

    ,

    R.

    ANAGANOU

    ,

    F.

    oke-agbo

    ,

    R.

    Azondekon

    ,

    YR

    AGBABRIN

    ,

    R

    ATTOLOU

    ,

    FT

    Токпоннон

    и др.

    2015

    .

    Устойчивость переносчиков малярии к инсектицидам в Бенине: современные тенденции и задействованные механизмы

    .

    Векторы-паразиты.

    8

    :

    223

    .

    Grau-Bové

    ,

    X.

    ,

    E.

    Lucas

    ,

    D.

    ,

    D.

    Pipini

    ,

    E.

    RIPPON

    ,

    AE

    VAN ‘HOF

    ,

    E.

    Констанция

    ,

    S.

    Dadzie

    ,

    A.

    Eghir-Yawson

    ,

    J.

    ESSANDOH

    ,

    J.

    Chabi

    , et al. ;

    Консорциум 1000 геномов Anopheles gambiae

    .

    2021

    .

    Устойчивость к пиримифос-метилу в Западной Африке Anopheles распространяется посредством дупликации и интрогрессии локуса Ace1.



    Плос Жене

    .

    17

    :

    e1009253

    .

    Хемингуэй

    ,

    J.

    ,

    N.

    Hawkes

    ,

    L.

    Prapanthadara

    ,

    K. G.

    Jayawardenal

    и

    H.

    RANSON

    .

    1998

    .

    Роль сплайсинга генов, амплификации генов и регуляции устойчивости комаров к инсектицидам.



    Филос. Транс. Р. Соц. Лонд. Б. биол. наука

    .

    353

    :

    1695

    1699

    .

    Hemingway

    ,

    J.

    ,

    N.J.



    Hawkes

    ,

    L.



    McCarroll

    , и

    H.

    2 Ranson 0 07 900 90

    2004

    .

    Молекулярная основа устойчивости комаров к инсектицидам.



    Биохимия насекомых. Мол. Биол

    .

    34

    :

    653

    665

    .

    ИНСЭЭ

    .

    2013

    .

    Численность населения деревень и городских районов Бенина (RGPH-4, 2013 г.).



    Национальный институт статистики и экономического анализа

    ,

    Порто-Ново, Бенин.

    Jones

    ,

    см

    ,

    м.

    ,

    м.

    Liyanapathirana

    ,

    FR

    AGOSSA

    ,

    D.

    Weetman

    ,

    H.

    RANSON

    ,

    MJ

    DOUTNLY

    и

    С.С.



    Уайлдинг

    .

    2012

    .

    Следы положительного отбора, связанные с мутацией (N1575Y) в потенциалзависимом натриевом канале Anopheles gambiae.



    Проц. Натл. акад. науч. США

    .

    109

    :

    6614

    6619

    .

    Martinez-Torres

    ,

    D.

    ,

    F.

    Chandre

    ,

    м. С.

    Williamson

    ,

    F.

    Darriet

    ,

    J.B.

    Bergé

    ,

    A. L.

    ,

    DEVONSHIRE

    ,

    P.

    GUILLET

    ,

    N.

    PAPEUR

    и

    D.

    PAURON

    .

    1998

    .

    Молекулярная характеристика устойчивости к нокдауну пиретроидов (kdr) основного переносчика малярии Anopheles gambiae s.s.



    Насекомое Мол. Биол

    .

    7

    :

    179

    184

    .

    Муше

    ,

    Ж.

    ,

    П.

    Carnevale

    ,

    M.

    ,

    M.

    Coosemans

    ,

    J.

    Julvez

    ,

    S.

    Manguin

    ,

    D.

    Richard Lenoble

    ,

    J.

    Sircoulon

    .

    2004

    .

    Биоразнообразие малярии во всем мире

    .

    Издания John Libbey Eurotext

    ,

    Монруж, Франция

    .

    Ngufor

    ,

    C.

    ,

    R.



    N’Guessan

    ,

    J.

    Fagbohoun

    ,

    K.

    ,

    K.

    Subramaniam

    ,

    A.

    ODJO

    ,

    A.

    Fongnikin

    ,

    м.

    Akogbeto

    ,

    D.

    Weetman

    и

    м.

    Роуленд

    .

    2015

    .

    Профиль устойчивости Anopheles gambiae к инсектицидам на полевой станции фазы II в Кове, южный Бенин: последствия для оценки новых продуктов для борьбы с переносчиками.



    Малар.Дж

    .

    14

    :

    464

    .

    Owusu

    ,

    H. F.

    ,

    D.



    Jančáryová

    ,

    D.



    Malone

    , и

    2 Müller 9 0

    .

    2015

    .

    Сопоставимость биотестов на устойчивость к инсектицидам для комаров-переносчиков: пора пересмотреть существующую методологию?



    Паразит. Векторы

    .

    8

    :

    357

    .

    Протопопов

    ,

    Н.

    ,

    Дж.F.

    MOSHA

    ,

    E.

    Lukole

    ,

    JD

    Charlwood

    ,

    A.

    Wright

    ,

    CD

    Mwalimu

    ,

    A.

    Manjurano

    ,

    FW

    MOSHA

    ,

    W.



    Kisinza

    ,

    I.



    Kleinschmidt

    , et al. .

    2018

    .

    Эффективность инсектицидной сетки длительного действия, обработанной пиперонилбутоксидом, и вмешательств в помещениях с остаточным опрыскиванием, по отдельности и вместе, против малярии, передаваемой устойчивыми к пиретроидам комарами: кластерное рандомизированное контролируемое исследование с факторным дизайном два на два.



    Ланцет

    .

    391

    :

    1577

    1588

    .

    Salako

    ,

    AS

    ,

    I.

    AHOGNI

    ,

    R.

    AïKPON

    ,

    A.

    SiCick

    ,

    F.

    Dagnon

    ,

    A.

    SOVI

    ,

    AA



    Sominahouin

    ,

    F.



    Agossa

    ,

    L.



    Iyikirenga

    и

    MC



    Akogbeto

    .

    2018

    .

    Статус устойчивости к инсектицидам, частота мутаций L1014F Kdr и G119S Ace-1 и экспрессия ферментов детоксикации у Anopheles gambiae (sl) в двух регионах северного Бенина в рамках подготовки к остаточному опрыскиванию помещений.



    Паразит. Векторы

    .

    11

    :

    618

    .

    Сантоламазза

    ,

    Ф.

    ,

    М.



    Кальзетта

    ,

    Дж.



    Этан

    ,

    Е.

    ,

    E.

    2 0 Барсе

    2 0 900

    DIA

    ,

    A.

    CACCONE

    ,

    CACCONE

    ,

    M. J.

    ,

    ДоннельЛели

    ,

    В.

    Petrarca

    ,

    F.

    Simard

    ,

    J.

    Pinto

    , et al. .

    2008

    .

    Распространение мутаций резистентности к нокдауну в молекулярных формах Anopheles gambiae в западной и западно-центральной Африке.



    Малар. Дж

    .

    7

    :

    74

    .

    Сови

    ,

    А.

    ,

    R.

    Govoétchan

    ,

    R.

    Ossé

    ,

    CZ

    Koukpo

    ,

    AS

    Salako

    ,

    T.

    Syme

    ,

    R

    AnaGonous

    ,

    A

    Fongnikin

    ,

    UC

    Nwangwu

    ,

    F.

    Oké-Agbo

    , et al. .

    2020а

    .

    Статус устойчивости Anopheles gambiae s.l. к инсектицидам после кампании 2011 года по массовому распространению инсектицидных сеток длительного действия (СОИДД) в департаменте Плато на юго-востоке Бенина.



    Малар. Дж

    .

    19

    :

    26

    .

    SOVI

    ,

    A.

    ,

    C.

    KEITA

    ,

    Y.

    Sinaba

    ,

    A.

    Dicko

    ,

    I.

    TRAORE

    ,

    MBM

    CISSE

    ,

    O.

    Koita

    ,

    D.

    Dengela

    ,

    C.

    Flatley

    ,

    E.

    Bankineza

    , et al. .

    2020b

    .

    Anopheles gambiae (s.l.) проявляют высокую степень устойчивости к пиретроидам на всей территории Южного и Центрального Мали (2016-2018 гг.): PBO или СОИДД следующего поколения могут обеспечить больший контроль.



    Векторы-паразиты

    .

    13

    :

    239 б

    .

    TOKPONNON

    ,

    F. T.

    ,

    F. T.

    ,

    B.

    aholoukpe

    ,

    E. Y.

    denon

    ,

    v.

    gnanguenon

    ,

    A.

    Bokossa

    ,

    R.



    N’guessan

    ,

    M.



    Oke

    ,

    D.K.



    Gazard

    , и

    M.C.



    Akogbeto 9000 .

    2013

    .

    Оценка охвата и коэффициента эффективного использования инсектицидных сеток длительного действия после расширения их распространения в масштабах всей страны в Бенине.



    Паразит. Векторы

    .

    6

    :

    265

    .

    Weill

    ,

    M.

    ,

    C.



    Malcolm

    ,

    F.

    CHANDRE

    ,

    K.

    ,

    K.

    Mogensen

    ,

    A.

    Berthomieu

    ,

    М.

    Маркина

    и

    м.

    Raymond

    .

    2004

    .

    Уникальная мутация ace-1, придающая высокую устойчивость к инсектицидам, легко обнаруживается у комаров-переносчиков.



    Насекомое Мол. Биол

    .

    13

    :

    1

    7

    .

    Всемирная организация здравоохранения

    .

    2013b

    .

    Процедуры испытаний для мониторинга резистентности к инсектицидам у комаров-переносчиков малярии

    .

    Всемирная организация здравоохранения

    ,

    Женева

    .

    Всемирная организация здравоохранения

    .

    2017

    .

    Условия использования противомоскитных сеток, обработанных пиретроидом и пиперонилбутоксидом: рекомендации

    .

    Всемирная организация здравоохранения

    . https://apps.who.int/iris/handle/10665/258939. Доступ . Лицензия: CC BY-NC-SA 3.0 IGO.

    Всемирная организация здравоохранения

    .

    2020

    .

    Всемирный отчет о малярии

    .

    Всемирная организация здравоохранения

    ,

    Женева

    .

    Yadouleton

    aDouleton

    ,

    A. W.

    ,

    A.

    asidi

    ,

    R. F.

    Djouaka

    ,

    J.

    Braïma

    ,

    C. D.

    AGOSSOU

    и

    M. C.

    AKOGBETO

    .

    2009

    .

    Развитие овощеводства: причина появления устойчивости к инсектицидам в популяциях Anopheles gambiae в городских районах Бенина.



    Малар. Дж

    .

    8

    :

    103

    .

    © Автор(ы), 2022 г. Опубликовано Oxford University Press от имени Энтомологического общества Америки. Все права защищены. Для разрешений, пожалуйста, по электронной почте: [email protected]

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    Молекулярные виды . Н(%) . Коэф. . ИЛИ (95% ДИ) . P (тест Вальда) . P (тест LR) .
    Южные округа . Северные районы .
    Ан. Coluzzii 87 (96,7%) 3 (3,3%) 3.3673 <0.001 <0,001
    AN. gambiae с.с. 13 (12,5%) 13 (12,5%) 91 (87,5%) -5.3132 0 (0-0.02)
