Описание физического уровня LTE

Меню
Стандарт LTE на физическом уровне использует технологию Orthogonal Freuency Division Multiplexing (OFDM). Отметим, что эта технология решает проблему устранения межсимвольной интерференции, которая возникает при высокоскоростной передаче данных из-за многолучевого распространения сигнала.
В спецификации для указания различных длительностей по оси времени используется понятие временной единицы T_S
= 1/(15000×2048) с. Передача по радиоканалу осуществляется кадрами (frame) длиной T_f = 307200xT_S = 10 мс. При этом поддерживаются две структуры кадров. Одна для случая частотного дуплекса (Frequency Division Duplex, FDD), другая — для временного дуплекса (Time Division Duplex, TDD).

Структура кадров

Сначала рассмотрим кадр для случая FDD. Каждый кадр состоит из 20 слотов длиной T_slot = 15360xT_S = 0.5 мс, которые пронумерованы от 0 до 19. Кроме этого, выделяется понятие подкадра (subframe), который состоит из двух соседних слотов, то есть подкадр с номером i включает в себя слоты с номерами 2i и 2i+1.
В случае FDD нисходящий (downlink) и восходящий (uplink) каналы передаются на разных частотах, поэтому в каждом 10 мс интервале времени имеется 10 подкадров для передачи «вниз» и 10 подкадров для передачи «вверх».

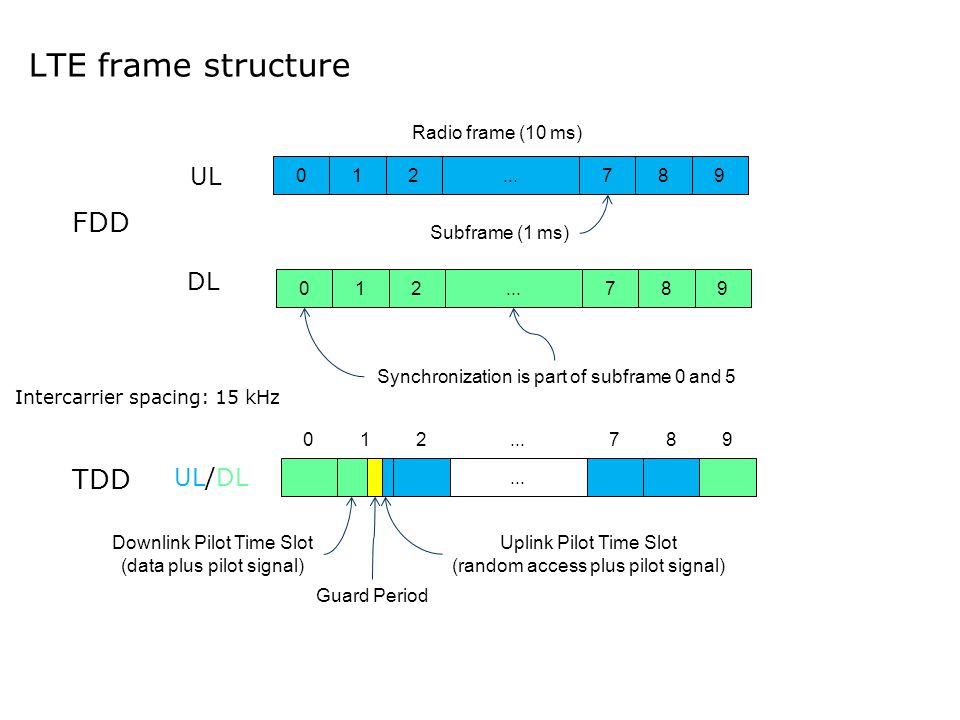

На рисунке ниже изображена структура кадра для случая FDD.

Теперь рассмотрим кадр для случая TDD. В данном случае кадр так же состоит из 10 подкадров длиной 1 мс. Однако, в отличие от FDD случая, в TDD случае в некоторых подкадрах идет передача «вниз», а в некоторых «вверх». Кроме этого, существуют специальные подкадры, которые состоят из трех частей: DwPTS — поля передачи «вниз», GP — защитного интевала и UpPTS — поля передачи «вверх». Поддерживаются две возможные конфигурации периодичности передключения с периодом переключения 5 мс и 10 мс.

В случае переключения с периодом 10 мс специальный подкадр присутствует только в первой половине кадра. В случае же с 5 мс перключением специальный подкадр существует в обоих половинах кадра. Именно этот случай и представлен на следующем рисунке.

Ниже в таблице представлены все возможные конфигурации при TDD.

В таблице буквой «D» обозначены подкадры, в которых осуществляется передача «вниз», «U» — подкадры, в которых осуществляется передача «вверх», а «S» — специальные подкадры. Как видно из таблицы, в подкадрах 0 и 5 всегда осуществляется передача «вниз», а в подкадре, следующим за специальным, всегда осуществляется переда «вверх».

Характеристики канального ресурса

При использовании технологии OFDM передача данных осуществляется на множестве частотных поднесущих (subcarrier). При расстоянии между поднесущими ΔF = 15 кГц (опционально возможен еще вариант с 7.5 кГц) длительность OFDM символа составляет 1/ΔF = 66.7 мкс. В каждом слоте (0.5 мс) передают 6 или 7 OFDM символов в зависимости от длительности циклического префикса (Cyclic Prefix, CP). Длительность циклического префикса равна T_CP = 160xT_S = 5.2 мкс перед первым символом и T_CP = 144xT_S = 4.7 мкс перед остальными символами. Также есть возможность использования расширенного циклического префикса длительностью T_CP = 512xT_S = 16.7 мкс. В этом случае в одном слоте передаются 6 OFDM символов. На рисунке ниже представлены оба варианта структуры слота.

Весь канальный ресурс разбивается на ресурсные блоки (РБ, Resource Block, RB). Один блок состоит из 12 расположенных рядом поднесущих, занимающих полосу 180 кГц, и одного временного слота (6 или 7 OFDM символов общей длительностью 0.5 мс). Каждый OFDM символ на каждой из поднесущих образует ресурсный элемент (РЭ, Resource Element, RE), который характеризуется парой значений {k, l}, где k — номер поднесущей, l — номер символа в ресурсном блоке. При обычной конфигурации (со стандартной длительностью циклического префикса и, следовательно, с 7-ю OFDM символами в одном слоте) в нисходящем канале каждый ресурсный блок включает в себя 12×7 = 84 ресурсных элемента.

Часть из ресурсных элементов используется для передачи пилотного (опорного, reference) сигнала, который используется для синхронизации и оценки состояния радиоканала. Эти сигналы передаются в первом и пятом OFDM символе каждого слота при стандартной длине циклического префикса и в первом и четвертом — при расширенной длине циклического префикса. При этом, в частотной области эти сигналы разносятся на фиксированную величину. Ниже на рисунке приводится схема ресурсного блока с указанием ресурсных элементов, в которых передаются пилотные сигналы при стандартной длине циклического префикса.

При восходящей передаче используют те же понятия ресурсного блока и подкадра. При этом выделение ресурса пользовательским устроствам происходит на всю длительность подкадра.

Если вы не нашли интересующую вас информацию по LTE/LTE-A в этой статье, напишите мне об этом письмо на [email protected]. Я постараюсь ее добавить в кратчайшие сроки.

Особенности организации физических каналов радиоинтерфейса LTE FDD (Часть 1)

Особенности организации физических каналов радиоинтерфейса LTE FDD

Часть 1

выполнила студентка группы 719М

Панарина А.А.

Список аббревиатур

FDD – частотный разнос входящего и исходящего канала

TDD – временной разнос входящего и исходящего канала

Downlink – передача по направлению «вниз»

Uplink – передача по направлению «вверх»

OFDM – мультиплексирование с ортогональным частотным разделением каналов

SC-FDMA – мультиплексироване с частотным разнесением с передачей на одной несущей

Cell ID – идентификационный номер ячейки БС

P-SS – первичный синхросигнал (Downlink)

S-SS – вторичный синхросигнал (Downlink)

PBCH – широковещательный канал (Downlink)

PDSCH – общий канал (Downlink)

PDCCH – канал управления (Downlink)

PCFICH – канал формата управления (Downlink)

1. Введение

Аннотация

Технология LTE является эволюционным развитием очень успешных технологий сотовой связи второго (GSP, GPRS, EDGE) и третьего (UMTS, HSPA, HSPA+) поколений. Основными особенностями LTE, по сравнению с технологиями предыдущих поколений, являются:

ориентация на высокоскоростную пакетную передачу данных;

ориентация на интеграцию с IP-сетями;

обеспечение качества передачи трафика видео и голоса;

усовершенствованные механизмы обеспечения информационной безопасности;

повышенная спектральная эффективность, гибкость в использовании частотного ресурса (работа в частотах от 400 МГц до 6 ГГц и в полосе от 1,4 МГц до 80 МГц, частотное и временное дуплексирование).

По сравнению с технологиями третьего поколения, LTE обеспечивает высокоскоростную (пиковые скорости до 150 Мбит/с в LTE и больше 1 Гбит/c в LTE-Advanced) передачу данных и низкие задержки при передаче данных реального времени, таких как видеопотоки. Кроме этого, в LTE упрощена архитектура сети и усовершенствованы механизмы обеспечения информационной безопасности.

LTE обеспечивает гарантированное качество предоставления услуг, большую спектральную эффективность при обслуживании большого количества абонентов. Важным отличием является то, что системы LTE работают в лицензируемых частотах, а Wi-Fi – в нелицензируемых ISM диапазонах (2,4 ГГц и 5 ГГц). Работа в лицензируемом диапазоне позволяет снизить уровень непреднамеренных помех, что выражается в лучшем качестве связи ведомственных сетей специального назначения.

Отличием от технологии WiMax (группа стандартов IEEE 802.16) является совместимость с другими технологиями 3GPP, а также предоставляется существенно больший выбор абонентского оборудования.

Целью курсового проекта является изучение особенностей организации физических каналов LTE FDD. Задачей является структурное описание построения физических каналов по направлениям «вверх» и «вниз» технологии LTE FDD.

Анализ альтернативных решений

Стандарт LTE бывает двух видов, различия между которыми довольно существенны.

FDD — Frequency Division Duplex (частотный разнос входящего и исходящего канала). Трафик вниз и вверх обеспечивается одновременно в различных частотных диапазонах.

TDD — Time Division Duplex (временной разнос входящего и исходящего канала). Передача в канале вверх и вниз не ведется непрерывно, что позволяет использовать для организации канала один и тот же частотный диапазон.

Например, если разделить время между передачей вверх и вниз в соотношении 1:1, то направление вверх будет использоваться лишь половину времени. Средняя мощность, для каждого сеанса связи, также оказывается равна половине пиковой мощности. Поскольку пиковая мощность ограничена регулятором, то в результате получается, что для той же пиковой мощности TDD обеспечивает меньшее покрытие, нежели FDD. В целом FDD LTE предпочтительнее, так как он работает быстрее и стабильнее. Поэтому считаю актуальным изучение технологии LTE FDD.

2. Организация каналов в LTE

Есть три категории, в которые могут быть сгруппированы различные каналы передачи данных:

· Логические каналы – предоставляют услуги среднего уровня управления доступом МАС в пределах структуры протокола LTE. Логические каналы по типу передаваемой информации делятся на логические каналы управления и логические каналы трафика. Логические каналы управления используются для передачи различных сигнальных и информационных сообщений. По логическим каналам трафика передают пользовательские данные.

· Транспортные каналы – транспортные каналы физического уровня предлагают передачу информации в МАС и выше. Информацию логических каналов после обработки размещают в транспортных каналах для дальнейшей передачи по радио интерфейсу в физических каналах. Транспортный канал определяет, как и с какими характеристиками происходит передача информации по радио интерфейсу. Информационные сообщения на транспортном уровне разбивают на транспортные блоки. В каждом временном интервале передают хотя бы один транспортный блок. При использовании технологии MIMO возможна передача до четырех блоков в одном TTI.

· Физические каналы – это каналы передачи, которые переносят пользовательские данные и управляющие сообщения. Они изменяются между восходящим и нисходящим потоками, поскольку каждый из них имеет различные требования и действует по-своему.

Рисунок 1 – Организация каналов

В рамках данного курсового проекта будут рассмотрены физические каналы, сведённые в таблицу 1:

Таблица 1 — Физические каналы LTE FDD

3. LTE FDD Downlink

Длительность одного кадра составляет 10 мс., каждый кадр состоит из 10 субкадров. В свою очередь, субкадр состоит из двух слотов по 0,5 мс (Tslot = 15360 Ts), содержащих 7 или 6 символов OFDM в зависимости от типа циклического префикса.

Рисунок 2 – Структура кадра типа 1 LTE FDD Downlink

Существует два разных типа циклического префикса. Один из них — обычный циклический префикс, а другой — расширенный циклический префикс. Поскольку длина одного слота фиксирована и не может быть изменена, если используется расширенный префикс, то количество символов, которые могут быть размещены в слоте, должно быть уменьшено. Таким образом, мы можем иметь только 6 символов, если мы используем расширенный префикс.

Обычный циклический префикс используется в городских ячейках и приложениях с высокой скоростью передачи данных. Он уменьшает емкость канала на 7,5%. Расширенный префикс предназначен для специальных случаев, таких как широковещательная передача на много ячеек или для больших ячеек, например, в сельскохозяйственных районах.

Количество поднесущих N лежит в диапазоне 128—2048 в зависимости от ширины канала. На практике чаще всего используется 512 или 1024 поднесущих для 5 и 10 МГц, соответственно. Расстояние между поднесущими 15 кГц. Частота выборки fs = ∆f∙N = 15000N. Базовый интервал соответствует частоте 30,72 МГц, кратной стандартной в WCDMA-системах частоте обработки 3,84 МГц. Это сделано намеренно с целью создания устройств, работающих в стандартах 3G и LTE с общим тактированием.

Таблица 2 — Параметры нисходящего физического уровня LTE

В нисходящем и восходящем канале применение технологии OFDM различно. В нисходящем канале эта технология используется не только для передачи сигнала, но и для организации множественного доступа (OFDMA) – т.е. для мультиплексирования абонентских каналов. В отличие от пакетных сетей, в LTE нет физической преамбулы, которая необходима для синхронизации и оценки смещения несущей. Вместо этого в каждый ресурсный блок добавляются специальные опорные и синхронизирующие сигналы.

3.1 Опорные сигналы в нисходящем канале

Опорный сигнал служит для непосредственного определения условий в канале передачи (поскольку приемнику известно его месторасположение и исходная форма).

Рисунок 3 — Расположение опорного сигнала (сell-specific) в нисходящем канале ресурсной сетки LTE

Опорный сell-specific сигнал должен присутствовать в каждом субкадре нисходящего канала. Так, при стандартной длине префикса он транслируется в 0-м и 4-м OFDM-символе, при расширенном СР – во время 0-го и 3-го OFDM-символа.

В частотной области опорные сигналы передаются через каждые шесть поднесущих, причем смещение определяется идентификатором ячейки, взятым по модулю 6. Помимо опорных сигналов, в нисходящем канале транслируются и синхронизирующие сигналы.

Представим сигнал LTE на двумерной карте, как показано на рисунке 4. Горизонтальная ось — это временная область, а вертикальная ось — частотная область. Минимальная единица по вертикальной оси является поднесущей, а минимальная единица по горизонтальной оси — символом.

Рисунок 4– Двумерное представление сигнала LTE

Всем абонентским устройствам в каждом слоте назначается диапазон канальных ресурсов — ресурсная сетка. Ячейка ресурсной сетки, ресурсный элемент (РЭ) соответствует одной поднесущей в частотной области и одному OFDM-символу во временной.

Ресурсные элементы образуют ресурсный блок — минимальную информационную единицу в канале. Ресурсный блок занимают 12 поднесущих (180 кГц) и 7 или 6 OFDM-символов в зависимости от типа циклического префикса.

Пространство между каналами всегда одинаково, независимо от ширины полосы полосы LTE. Поэтому, если полоса пропускания системы LTE-канала изменяется, количество каналов (поднесущих) изменяется, но пространство между каналами остаётся прежним (15 кГц). Количество поднесущих – 1200/20 МГц, 600/10 МГц, 300/5 МГц.

3.2 Синхронизирующие последовательности

Абонентское устройство при подключении к сети проходит процедуру поиска ячейки, состоящую из нескольких стадий синхронизации, на которых определяются параметры времени и частоты, необходимые для демодуляции нисходящих сигналов и трансляции с правильной временной меткой, а также основные системные параметры.

В процессе синхронизации абонентское устройство последовательно детектирует два широковещательных сигнала: первичную (Primary Synchronization Sequence, P-SS) и вторичную синхронизирующую последовательность (Secondary Synchronization Sequence, S-SS). Они содержат информацию о значении времени и частоты и позволяют получить общие параметры системы, такие как идентификатор ячейки, длина циклического префикса и режим доступа (FDD или TDD). На этой стадии может производиться декодирование сигнала PBCH для получения важной информации о системе (см. рисунок 5).

Рисунок 5 – Синхросигналы в нисходящей передаче

Синхросигналы передаются дважды в течение одного радиокадра. Данные PSS располагаются в последнем OFDM-символе первого и 11-го слота кадра. Это позволяет абонентскому устройству определять границы слота независимо от типа циклического префикса. Сигнал P-SS одинаков для всех ячеек сети. Данные S-SS располагаются в радиокадре перед полем P-SS. Абонентское устройство распознает длину циклического префикса по позиции S-SS.

В частотной области P-SS и S-SS занимают 6 центральных ресурсных блоков независимо от полосы канала. При таком подходе синхронизация может производиться даже в том случае, если абонентское устройство не получило информацию о диапазоне используемых частот.

3.3 Нисходящие физические каналы

Стандартом LTE определен ряд нисходящих физических каналов для передачи информационных блоков, полученных от уровней MAC и выше. Эти каналы делятся на транспортные и каналы управления.

Транспортные каналы

1. Широковещательный канал (Physical Broadcast Channel, PBCH).

Служит для широковещательной рассылки ограниченного набора параметров, необходимых для первичного доступа к ячейке (полоса нисходящего канала, структура канала PHICH и 8 старших битов системного номера кадра). Эти параметры составляют главный информационный блок (Master Information Block, MIB) длиной 14 бит.

Рисунок 6 – Канал PBCH

Широковещательный канал доступен на всей зоне покрытия, включая границы. Для детектирования сигнала PBCH абонентским устройством не требуется знать полосу пропускания. Данные MIB закодированы на очень низкой скорости и занимают 72 центральные поднесущие (6 РБ).

2. Общий канал (PDSCH — Physical Downlink Shared Channel).

Предназначен для передачи данных пользователю. Для предотвращения появления ошибок применяется прямая коррекция ошибок. Сигналы данных разделены в пространстве в соответствии с типом приемных антенн и модулированы QPSK, 16 QAM или 64 QAM.

Рисунок 7 – Канал PDSCH

Канал PDSCH может использоваться для широковещательной трансляции данных, не передаваемых по широковещательным каналам PBCH. К ним относятся, например, системные информационные блоки (System Information Blocks, SIB) и сообщения системы персонального вызова.

3. Канал групповой передачи (Physical Multicast Channel, PMCH).

В этом канале определяется структура физического уровня для служб Multimedia Broadcast и Multicast (MBMS). В первую редакцию стандарта LTE они не вошли. Сигнал PMCH предназначен для сетей с одной частотой.

Каналы управления

Каналы управления занимают первые 1, 2 или 3 символа OFDM.

1. Канал управления (Physical Downlink Control Channel, PDCCH).

Используется для передачи таблиц назначения канальных ресурсов абонентским устройствам. В одном субкадре может содержаться несколько PDCCH. Сигнал модулируется QPSK.

2. Канал формата управления (Physical Control Format Indicator Channel, PCFICH).

Данный канал содержится в каждом субкадре в виде управляющего индикатора (Control Frame Indicator, CFI) и передает номера OFDM-символов, которые используются для трансляции сообщений канала управления PDCCH. Индикатор CFI содержит 32 бита и располагается в 16 РЭ первого OFDM-символа нисходящего кадра. Сигнал модулирован QPSK.

Рисунок 8 – Каналы PDCCH/PCFICH

3. Канал гибридной процедуры повторного запроса (Physical Hybrid ARQ Indicator Channel, PHICH).

Предназначен для подтверждения доставки данных в восходящем канале (HARQ ACK/NAK). Для достоверности передача повторяется трижды. Сигнал модулирован BPSK.

Почему ваш следующий телефон 4G должен иметь FDD-LTE и TDD-LTE

Samsung не из тех, кто уклоняется от выпуска миллиардов разных версий практически одного и того же телефона, но две его последние модели интригуют в одном определенном смысле.Компания объявила, что Galaxy S4 и S4 Mini получают версии TDD / FDD Dual Mode LTE. Что за что?

LTE — это официальное название 4G, что означает «Долгосрочное развитие». Но, как и в случае с разными несовместимыми телефонными системами GSM и CDMA в Америке, для LTE существуют два разных стандарта — TDD и FDD. Хорошая новость в том, что вы можете создавать телефоны, совместимые с обоими стандартами, как только что доказала компания Samsung.

Эти два сокращения означают «дуплекс с разделением по времени» и «дуплекс с разделением по частоте».Это два разных метода передачи данных и телефонных звонков в соединение с вашей дружелюбной местной телефонной вышкой.

Дуплексный режим — это как раз то, где ваш телефон может передавать и принимать одновременно, в отличие от рации, которая может выполнять только одно сообщение одновременно (это называется симплексным режимом). TDD означает, что передача и прием происходят на одной и той же частоте, но каждая только в течение доли секунды, чередуя их. Это отлично подходит для использования мобильного Интернета, потому что вы можете использовать большую часть полосы пропускания, доступной для загрузки или выгрузки, в зависимости от того, что вы делаете.

Между тем, FDD означает, что вы используете немного другую частоту для загрузки и скачивания. Преимущество этого метода — меньше возможных помех — лучший прием. Неясно, какой стандарт обеспечивает более быструю загрузку, и было бы трудно исключить все возможные переменные, чтобы дать осмысленный ответ.

Что это значит для тебя?

Настоящая разница между двумя системами заключается в том, где они используются, и, следовательно, где вы можете использовать свой телефон 4G.Здесь, в Великобритании, EE использует FDD, как и все остальные.

«Хотя большая часть мирового рынка LTE основана на технологии FDD-LTE, ожидается, что TDD-LTE, альтернативная технология LTE, получит все большее распространение в США, Китае, Австралии, на Ближнем Востоке, в Северной и Восточной Европе и на Юго-Западе. В Азии и занять более заметные позиции на мировом рынке LTE », — заявляет Samsung. «Бесперебойная передача обслуживания между сетями FDD-LTE и TDD-LTE является важной функцией для конечных пользователей и операторов мобильной связи, особенно на рынках, где используются обе технологии. »

Крупнейшая телефонная компания Китая China Mobile внедряет TDD, и отраслевые эксперты ожидают, что она расширится по всему миру. В австралийской сети Optus есть и то, и другое, но поскольку это такая большая страна, спектр разделен по регионам, и в столице Канберре она может поставлять только TDD.

По словам Samsung, подобная фрагментация, вероятно, станет более распространенной, поскольку сети заключают соглашения о разрешении роуминга 4G, а люди обновляют свои телефоны и готовы платить за 4G в своих холибобах.Таким образом, такие телефоны, как новые S4 и S4 Mini, которые могут быстро переключаться между ними, станут важными для таких гламурных глобальных джетсеттеров, как вы, дорогой читатель.

FDD против технологии TDD — CableFree

Дуплекс с частотным разделением каналов

FDD требует двух отдельных каналов беспроводной связи на разных частотах, один для передачи, а другой для принимаемых данных.

FDD используется в следующих беспроводных системах:

СВЧ (СВ) линки
Звенья миллиметрового диапазона (MMW)
Некоторые сети 4G / LTE (некоторые используют TDD)

Беспроводным системам требуются два отдельных частотных диапазона или канала.Эти две полосы разделяет достаточное количество защитной полосы, чтобы передатчик и приемник не мешали друг другу. Хорошая фильтрация или дуплексеры и, возможно, экранирование являются обязательными, чтобы гарантировать, что передатчик не снижает чувствительность соседнего приемника.

2. FDD требует двух симметричных сегментов спектра для каналов восходящей и нисходящей линии связи.

В радиостанции с передатчиком и приемником, работающими одновременно в такой непосредственной близости, приемник должен отфильтровать как можно большую часть сигнала передатчика.Чем больше разделение спектра, тем эффективнее фильтры.

FDD использует большой частотный спектр, хотя обычно как минимум вдвое превышает спектр, необходимый для TDD. Кроме того, должно быть адекватное разделение спектра между каналами передачи и приема. Эти так называемые охранные банды бесполезны, поэтому они расточительны. Учитывая нехватку и стоимость спектра, это реальные недостатки.

Однако FDD очень широко используется в сотовых телефонных системах, таких как широко распространенная система GSM.В некоторых системах полоса 25 МГц от 869 до 894 МГц используется в качестве спектра нисходящей линии связи (DL) от вышки сотовой связи до телефона, а полоса 25 МГц от 824 до 849 МГц используется в качестве восходящей линии связи (UL). спектр от трубки до сотовой связи.

Еще одним недостатком FDD является сложность использования специальных антенных технологий, таких как множественный вход и множественный выход (MIMO) и формирование диаграммы направленности. Эти технологии являются ключевой частью новой стратегии сотовых телефонов 4G Long-Term Evolution (LTE) для увеличения скорости передачи данных.Трудно сделать ширину полосы частот антенны достаточно широкой, чтобы покрыть оба набора спектра. Требуется более сложная схема динамической настройки.

FDD также работает с кабелем, в котором каналы передачи и приема даны в разных частях спектра кабеля, как в системах кабельного телевидения. Опять же, фильтры используются для разделения каналов.

Дуплекс с временным разделением

TDD использует одну полосу частот как для передачи, так и для приема. Затем он разделяет эту полосу, назначая чередующиеся временные интервалы для операций передачи и приема.Информация, которая должна быть передана — будь то голос, видео или компьютерные данные — имеет последовательный двоичный формат. Каждый временной интервал может иметь длину 1 байт или может быть кадром из нескольких байтов.

TDD используется в следующих беспроводных системах:

Сети Wi-Fi
Некоторые сети 4G / LTE (некоторые используют FDD)

3. TDD чередует передачу и прием данных станции во времени. Временные интервалы могут быть переменной продолжительности.

Из-за высокоскоростного характера данных взаимодействующие стороны не могут сказать, что передачи являются прерывистыми.Передачи происходят одновременно, а не одновременно. Что касается цифрового голоса, преобразованного обратно в аналоговый, никто не может сказать, что это не полнодуплексный режим.

В некоторых системах TDD чередующиеся временные интервалы имеют одинаковую продолжительность или равное время DL и UL. Однако система не обязательно должна быть симметричной 50/50. При необходимости система может быть асимметричной.

Например, при доступе в Интернет время загрузки обычно намного больше, чем время загрузки, поэтому при необходимости назначается больше или меньше временных интервалов кадра.Некоторые форматы TDD предлагают динамическое распределение полосы пропускания, при котором номера или продолжительность временных интервалов изменяются на лету по мере необходимости.

Настоящее преимущество TDD состоит в том, что ему нужен только один канал частотного спектра. Кроме того, не требуются никакие чрезмерно расточительные защитные полосы или разделение каналов. Обратной стороной является то, что для успешной реализации TDD требуется очень точная система хронирования и синхронизации как в передатчике, так и в приемнике, чтобы гарантировать, что временные интервалы не перекрываются или иным образом не мешают друг другу.

Время часто синхронизируется с точными стандартами атомных часов, полученными с помощью GPS. Между временными интервалами также необходимо время защиты, чтобы предотвратить перекрытие. Это время обычно равно времени обработки отправки-приема (время переключения передачи-приема) и любым задержкам передачи (задержке) по каналу связи.

Преимущества / недостатки LTE TDD и LTE FDD для сотовой связи

Существует ряд преимуществ и недостатков TDD и FDD, которые представляют особый интерес для операторов мобильной или сотовой связи. Они естественным образом отражаются в LTE.

Диплексер Пропускная способность

СРАВНЕНИЕ ДУПЛЕКСНЫХ ФОРМАТОВ TDD LTE И FDD LTE
ПАРАМЕТР	LTE-TDD	LTE-FDD
Парный спектр	Не требует парного спектра, поскольку и передача, и прием происходят на одном канале	Требуется парный спектр с достаточным частотным разделением для одновременной передачи и приема
Стоимость оборудования	Более низкая стоимость, поскольку не требуется диплексер для изоляции передатчика и приемника.Поскольку стоимость UE имеет большое значение из-за большого количества производимых устройств, это ключевой аспект.	нужен и стоит дороже.
Канал взаимности	Распространение канала одинаково в обоих направлениях, что позволяет использовать передачу и прием по набору параметров	Характеристики канала разные в обоих направлениях в результате использования разных частот
Асимметрия UL / DL	Можно динамически изменять соотношение пропускной способности UL и DL в соответствии с потребностями	UL / DL определяется распределением частот, установленным регулирующими органами.Поэтому невозможно выполнить динамические изменения для соответствия емкости. Обычно требуются нормативные изменения, и мощность обычно распределяется так, чтобы она была одинаковой в любом направлении.
Защитная полоса / защитная полоса	Защитный период, необходимый для предотвращения конфликтов передачи по восходящей и нисходящей линиям связи. Большой период охраны ограничит вместимость. Обычно требуется больший защитный период, если расстояния увеличиваются для обеспечения большего времени распространения.	Защитная полоса, необходимая для обеспечения достаточной изоляции между восходящей и нисходящей линиями связи. Большая защитная лента не влияет на грузоподъемность.
Прерывистая передача	Прерывистая передача необходима для передачи как по восходящей, так и по нисходящей линии связи. Это может ухудшить характеристики усилителя мощности РЧ в передатчике.	Требуется непрерывная передача.
Перекрестное натяжение паза	Базовые станции должны быть синхронизированы по времени передачи по восходящей и нисходящей линиям связи.Если соседние базовые станции используют разные назначения восходящей и нисходящей линий связи и совместно используют один и тот же канал, то между сотами могут возникать помехи.	Не применимо

Примеры применения

Наземные микроволновые линии используют FDD
Наземные каналы миллиметрового диапазона используют FDD
Большинство систем сотовой связи используют FDD
LTE и 4G используют FDD или TDD в зависимости от диапазона.
WiFi и Bluetooth используют TDD
Большинство радиостанций P2P и P2MP 5 ГГц используют TDD

TDD имеет преимущества с точки зрения спектральной эффективности, когда содержимое восходящего / нисходящего тракта данных асимметрично.Примерами являются загрузка через Интернет, IPTV и CCTV, которые содержат данные преимущественно в одном направлении.

Заключение

И FDD, и TDD имеют преимущества в зависимости от приложения. Существующие отраслевые стандарты и правила регулирования использования спектра часто диктуют, какой выбор FDD или TDD будет использоваться.

TDD часто оказывается лучшим общим выбором, но FDD гораздо более широко применяется из-за предшествующих присвоений частотного спектра и более ранних технологий. На данный момент FDD будет продолжать доминировать в сотовом бизнесе.Однако по мере того, как спектр становится более дорогостоящим и дефицитным, TDD получит более широкое распространение, поскольку спектр будет перераспределен и перепрофилирован.

Для получения дополнительной информации

Свяжитесь с нами, если у вас возникнут вопросы по беспроводной технологии CableFree

Что такое LTE TDD?

Если он получит больше денег, Clearwire LLC (Nasdaq: CLWR) может стать одним из первых операторов в мире, развернувших дуплекс с разделением по времени Long Term Evolution (LTE TDD), поэтому мы подумали, что сейчас самое время напомнить вам, что это за 4G технология и чем она отличается от сегодняшних сетей Long Term Evolution (LTE).(См. Раздел «Clearwire Goes It Alone With Faster 4G».) Основы Ключевое различие между LTE TDD, иногда также известным как TD-LTE, и версией дуплексной связи с частотным разделением (FDD), более распространенной сегодня, заключается в том, в каком спектре используется технология и как передается сигнал. Технология TDD использует один канал и синхронизированный сигнал для разделения загрузки и загрузки. Системы FDD имеют два канала парного спектра, разделенных защитной полосой для загрузки и выгрузки.

Сторонники технологии TDD предполагают, что единственный канал делает сеть более эффективной с точки зрения пропускной способности.Однако в реальном мире операторы, как правило, имеют дело со спектром, с которым они имели дело, путем приобретения или аукциона. Таким образом, Verizon Wireless использует FDD LTE в своих владениях на 700 МГц, тогда как, как указывает AnandTech, Clearwire имеет достаточно 2,5 ГГц спектра для рассмотрения различных тактик развертывания TDD, продолжая использовать свою существующую сеть WiMax. (Историю этого см. В «Mystery Millions» Маккоу и «Хронология Clearwire».)

Устройства Устройства TDD на базе IP идеально подходят для быстрой загрузки данных; действительно, Clearwire заявляет о снижении скорости до 120 Мбит / с в тестах в Phoenix.В будущем это, вероятно, будет означать цифровые камеры, видеомагнитофоны и MP3-плееры, использующие эту технологию, а также мобильные телефоны, планшеты и ПК. На данный момент такие поставщики, как Huawei Technologies Co. Ltd., представляют мультимодальные карты данных TD-LTE, которые могут поддерживать различные технологии 3G и 4G. (См. Раздел Huawei готовит устройство LTE TDD.)

Игроки Huawei и другие азиатские поставщики, такие как Samsung Electronics Co. Ltd. (Корея: SEC) и ZTE Corp. (Шэньчжэнь: 000063; Гонконг: 0763), сейчас вырисовываются крупными поставщиками устройств LTE TDD, в основном потому, что эту технологию возглавляет China Mobile. Communications Corp.и проходит испытания на материке и набирает популярность как вариант следующего поколения в Индии. Alcatel-Lucent (NYSE: ALU), Ericsson AB (Nasdaq: ERIC) и Nokia Networks также участвовали в различных испытаниях. (См. China Mobile Trials LTE TDD with NSN и Market Spotlight: LTE TDD.)

Будущее Если он соберет 600 миллионов долларов, необходимых для развертывания оверлея TDD LTE в США, Clearwire может стать одним из первых операторов, которые представят эту технологию онлайн в мире.ABI Research в настоящее время отслеживает 28 коммерческих сетей FD-LTE, но утверждает, что ни одна сеть TD-LTE еще не запущена. (См. «Сеть TD-LTE еще не запущена».)

— Дэн Джонс, редактор сайта, Light Reading Mobile

В чем разница между TD-LTE и FDD-LTE? — LTE

Давайте сначала разберемся, что такое TDD и FDD:

В системах связи пользователю необходимо обмениваться данными с одной или несколькими сторонами через общий ресурс — общий канал.В зависимости от
от того, передаются / принимаются данные одновременно, существуют следующие методы передачи
:

Simplex — Одна сторона передает данные, а другая сторона принимает данные. Одновременная передача невозможна — связь односторонняя и используется только одна частота (канал). Примерами симплексной связи являются традиционное радио и телевидение (не интерактивное).
Полудуплекс — Каждая сторона может принимать и передавать данные, но не одновременно. Связь двусторонняя, используется только одна частота (канал). Walike Talkie — типичный пример.
Полный дуплекс — Каждая сторона может передавать и получать данные одновременно. Связь двусторонняя, используются две частоты. один для передачи и один для приема.
В случае сотовых сетей, ограниченный общий ресурс (спектр) должен использоваться всеми пользователями, чтобы была возможна полнодуплексная связь.Используются два основных метода:
1. Дуплекс с временным разделением (TDD) — Связь осуществляется
с использованием одной частоты, но время передачи и приема отличается на
. Этот метод имитирует полнодуплексную связь с использованием полудуплексного канала
.
2. Дуплекс с частотным разделением (FDD) — Связь
осуществляется с использованием двух частот, а передача и прием
данных происходит одновременно.
FDD LTE (FD-LTE) и TDD LTE (TD-LTE) Сети: FDD LTE и TDD LTE — это два разных стандарта технологии LTE 4G.LTE — это высокоскоростная беспроводная технология стандарта 3GPP. Рост 3G заканчивается на HSPA +, и операторы мобильной связи уже начали развертывание сетей 4G, чтобы обеспечить гораздо большую пропускную способность для мобильных пользователей. Скорость 4G предоставит нам виртуальную локальную реальность для мобильных телефонов, предлагая очень высокоскоростной доступ к Интернету для использования реальных услуг Triple Play, таких как передача данных, голоса и видео из мобильной сети. LTE определен для поддержки как парного спектра для дуплексной связи с частотным разделением (FDD), так и непарного спектра для дуплексной связи с временным разделением (TDD).LTE FDD использует парный спектр, который исходит из пути миграции сети 3G, тогда как TDD LTE использует непарный спектр, который эволюционировал из TD-SCDMA.

Разница между FD LTE и TD LTE:
(1) TD LTE не требует парного спектра, поскольку передача и прием происходят в одном канале, тогда как в FD LTE требуется парный спектр с разными частотами с защитной полосой.

(2) TD LTE дешевле, чем FD LTE, поскольку в TD LTE нет необходимости в дуплексоре для разделения передачи и приема.

(3) В TD LTE возможно динамическое изменение соотношения пропускной способности восходящей и нисходящей линий связи в соответствии с потребностями, тогда как в FD пропускная способность LTE определяется распределением частот регулирующими органами. Так что динамическое изменение сложно.

(4) В TD LTE требуется больший защитный период для поддержания разделения восходящей и нисходящей линий связи, что повлияет на пропускную способность, тогда как в FD LTE та же концепция называется защитной полосой для изоляции восходящей и нисходящей линий связи, которая не влияет на пропускную способность.

(5) Межслотовая помеха присутствует в TD LTE, что не применимо к FD LTE.

Вот и все.

Понимание FDD и TDD СВЧ-систем

18 сентября 2019 г.
Aviat Networks

Не расстраивайтесь, заявляя о полудуплексной пропускной способности вокруг FDD и TDD

Наконец, пора раскрыть тайну между FDD и TDD, в частности, важность FDD как ключевого элемента в производительности сети.

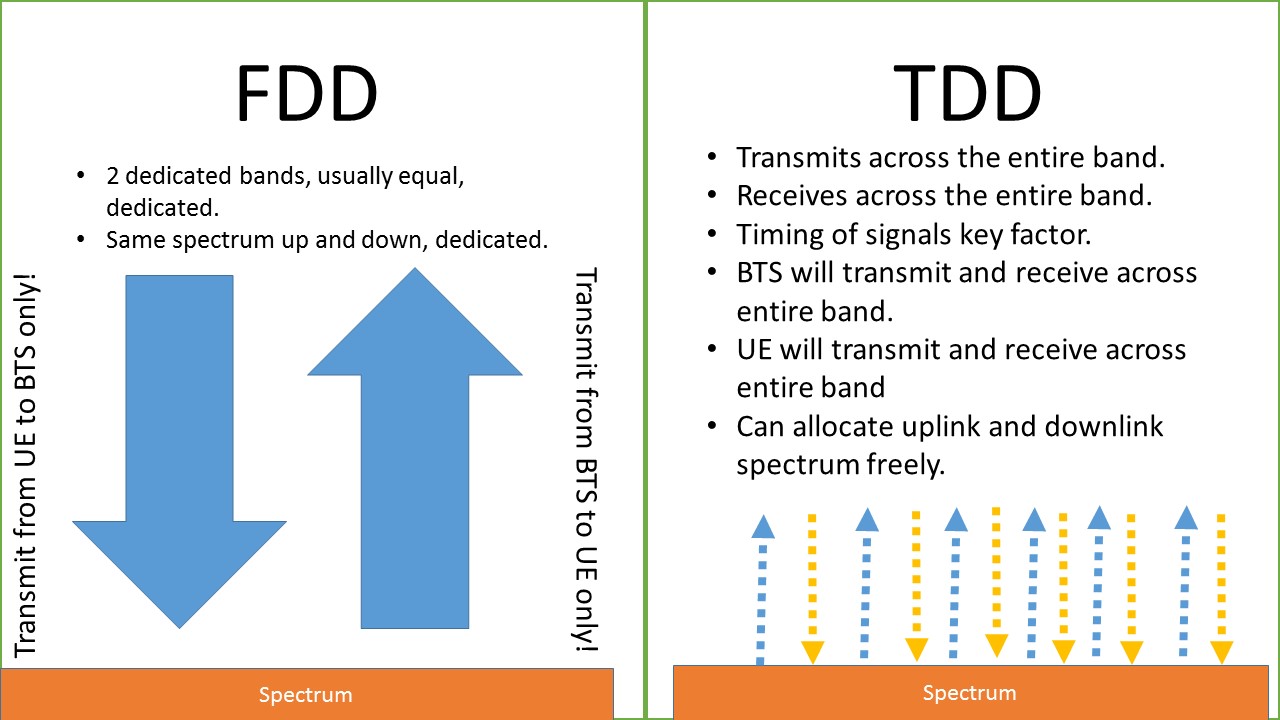

FDD означает дуплекс с частотным разделением, а TDD означает дуплекс с временным разделением. И FDD, и TDD представляют собой два метода использования спектра, обе формы дуплекса, используемые в мобильных или фиксированных беспроводных широкополосных линиях связи. Для этих каналов важно, чтобы передача могла происходить в обоих направлениях одновременно, чтобы данные могли течь по нисходящей (DL) и восходящей (UL) линии одновременно без каких-либо заметных перерывов.

FDD требует двух отдельных частотных полос или каналов. Достаточная защитная полоса должна разделять каналы передачи и приема, чтобы они не мешали друг другу и обеспечивали четкую и непрерывную передачу.Большая защитная полоса не влияет на емкость. Распределение частот для пропускной способности UL / DL заранее определяется на основе потребностей системы, так что оно одинаково в любом направлении. Динамическое изменение емкости невозможно. FDD гарантирует непрерывную передачу и высокую производительность.

Системы TDD используют одну полосу частот как для передачи, так и для приема. Система использует один и тот же диапазон и назначает альтернативные временные интервалы для операций передачи и приема. Любые передаваемые данные могут иметь длину 1 байт или кадр из нескольких байтов.Временные интервалы могут выделяться динамически и изменяться по длине в зависимости от потребностей сети. Период защиты необходим, чтобы гарантировать, что передачи UL и DL не конфликтуют. Обмен емкостей в UL / DL снижает производительность сети.

Что это означает для фактической мощности?

Радиостанции TDD заявляют значения пропускной способности в полудуплексном режиме, что означает, что указанные числа равны половине в одном направлении и половине в другом. Таким образом, пропускная способность 1 Гбит / с на самом деле составляет 500 Мбит / с для передачи и 500 Мбит / с для приема, поскольку полоса пропускания используется совместно в системе TDD.

Радиостанции FDD заявляют данные о емкости в полнодуплексном режиме, что означает, что указанные числа доступны в обоих направлениях. Следовательно, пропускная способность 1 Гбит / с соответствует 1 Гбит / с для передачи и 1 Гбит / с для приема, поскольку полоса пропускания разделяет выделенные частоты для каждого направления в системе FDD.

Что это значит для задержки?

Поскольку радиостанции TDD используют один и тот же спектр для передачи и приема сообщений, задержки могут быть высокими и непостоянными. Задержки будут зависеть от распределения времени спектра для отправки / приема, а также могут зависеть от размера пакетов.С другой стороны, системы FDD, которые имеют выделенный, неразделенный спектр, имеют гораздо более низкие и более предсказуемые задержки.

Где подходят авиационные технологии?

Все радиостанции Aviat используют технологию FDD для обеспечения высокой производительности и бесперебойной передачи, что важно для критически важных бизнес-приложений. Сравнивая радиостанции и спецификации, важно понимать базовую технологию (FDD или TDD), чтобы сравнивать яблоки с яблоками как с точки зрения емкости, так и с точки зрения задержки.

Для получения дополнительной информации о нашей продукции свяжитесь с нами.

Полосы частот 4G LTE — Радиочастота HB

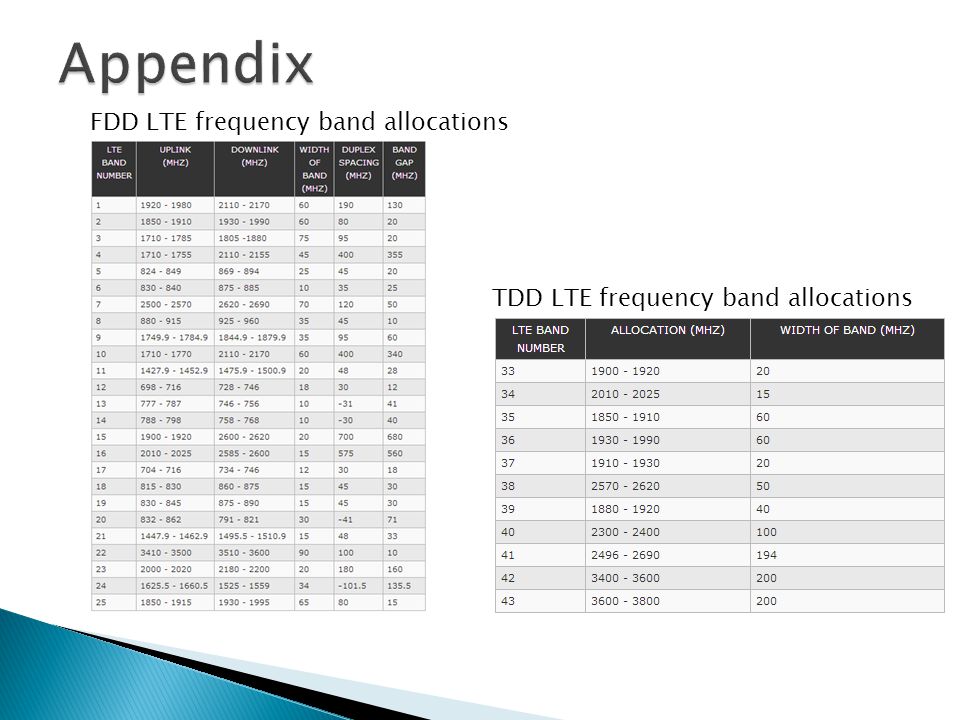

Полосы частот FDD LTE

Продолжающаяся эволюция агрегации несущих привела к добавлению нескольких новых диапазонов, включая B29, B32, B67 и B69, используемых для агрегации несущих только нисходящей линии связи, названных Supplemental DL band ^[5]. Дополнительные диапазоны DL 252 и 255 были включены как часть расширения LTE-U в нелицензированные диапазоны 5 ГГц U-NII-1 и U-NII-3, соответственно.

В таблице ниже перечислены дуплексные полосы LTE с частотным разделением каналов, составленные из 3GPP 36.101 (Rel. 16) [апрель 2019 г.] и технического отчета LTE-U SDL.

TDD LTE Полосы частот

Растущий асимметричный спрос на данные нисходящей линии связи также привел к введению полосы 46, полосы Supplemental DL только для нисходящей линии связи, работающей в частотном диапазоне 5 ГГц U-NII.

Band 47 был введен для таких приложений, как связь между транспортными средствами и всем (V2X), который расположен в нелицензируемом диапазоне U-NII-3 5 ГГц.Сотовая связь V2X (C-V2X) может потребовать использования нелицензированных диапазонов для решения нормативных вопросов, связанных с LTE-Direct, когда устройства транслируются напрямую на соседние устройства ^[6]. Как и все технологии LTE с нелицензируемым диапазоном, V2X работает с диапазоном 47 только в агрегации несущих с лицензированным диапазоном оператора.

В приведенной ниже таблице перечислены диапазоны LTE дуплексной связи с временным разделением каналов, составленные из 3GPP 36.101 (Rel. 16) [апрель 2019 г.].

Диапазон E-UTRA	Идентификатор	Рабочий диапазон (МГц)	EARFCN	Пропускная способность канала
B33 (2100 МГц)	TDD 2000 нижний	1900-1920	36000 — 36199	5, 10, 15, 20
B51 (1500 МГц)	ТД 1500-	1427–1432	59090–59139	5
B50 (1500 МГц)	ТД 1500+	1432–1517	58240–59089	3, 5, 10, 15, 20
B48 (3600 МГц)	ЦБРС США 3500	3550–3700	55240 — 56739	5, 10, 15, 20
B47 (5800 МГц)	V2X 5800	5855–5925	54540-55239	10, 20
B46 (5200 МГц)	LAA 5200	5150–5925	46790 — 54539	10, 20
B45 (1500 МГц)	Китай TDD 1400	1447–1467	46590–46789	5, 10, 15, 20
B44 (700 МГц)	APT 700 TDD	703–803	45590 — 46589	3, 5, 10, 15, 20
B43 (3700 МГц)	TDD 3700	3600–3800	43590-45589	5, 10, 15, 20
B42 (3500 МГц)	TDD 3500	3400–3600	41590 — 43589	5, 10, 15, 20
B41 (2500 МГц)	TDD 2500	2496 — 2690	39650–41589	5, 10, 15, 20
B40 (2300 МГц)	TDD 2300	2300–2400	38650–39649	5, 10, 15, 20
B39 (1900 МГц)	Китай TDD 1900	1880-1920	38250–38649	5, 10, 15, 20
B38 (2600 МГц)	Удлинительный зазор IMT	2570–2620	37750–38249	5, 10, 15, 20
B37 (1900 МГц)	PCS Центральный зазор	1910-1930	37550–37749	5, 10, 15, 20
B36 (1900 МГц)	1900	1930 — 1990	36950–37549	1. 4, 3, 5, 10, 15, 20
B35 (1900 МГц)	1900	1850-1910	36350–36949	1.4, 3, 5, 10, 15, 20
B34 (2100 МГц)	TDD 2000 Верхний	2010-2025	36200–36349	5, 10, 15
B53 (2400 МГц)	TDD LTE через Wi-Fi	2483.5 — 2495 МГц	60140–60254	1,4, 3, 5, 10

Развернутые сети LTE — 15 лучших диапазонов

На следующей диаграмме показано количество активных сетей 4G LTE, распределенных по частотному диапазону LTE. Эти данные отображаются в реальном времени и могут неожиданно обновляться.

Список литературы

[1] 3GPP TSG, «Развитый универсальный наземный радиодоступ; радиопередача и прием пользовательского оборудования (версия 14)», 3GPP, Вальбонн, Франция, 3GPP TS 36.101 V14.1.0, сентябрь 2016 г.

[2] LTE-U Forum, «Технический отчет LTE-U, исследование сосуществования для LTE-U SDL», LTE-U Forum Companies, V1.0, февраль 2015 г.

[3] Радио-электроника, LTE FDD, TDD, TD-LTE Duplex Schemes , [Online], доступно: http: // www.radio-electronics.com/info/cellulartelecomms/lte-long-term-evolution/lte-fdd-tdd-duplex.php

[4] Qualcomm, «Оптимальное использование нелицензированного спектра для 1000x», Qualcomm Technologies, Сан-Диего, Калифорния, сентябрь 2015 г.

[5] 4G Americas, «Развитие и развертывание технологий агрегации операторов связи LTE во всем мире», 4G Americas, октябрь 2014 г.

[6] Qualcomm, «Ведущий мир к 5G: технологии сотовой связи для всех транспортных средств (C-V2X)», Qualcomm Technologies, Сан-Диего, Калифорния, июнь 2016 г.

Объясните структуру кадра LTE для FDD и TDD

Длительность одного кадра (один радиокадр, один системный кадр) составляет 10 мс. Это означает, что у нас 100 кадров радио в секунду.

Давайте посмотрим на структуру кадра:

Некоторое описание высокого уровня, которое вы можете получить из этого рисунка, будет
Количество подкадров в одном кадре 10
Количество слотов в одном подкадре равно 2. Это означает, что у нас есть 20 слотов в одном кадре.
И один слот состоит из 7 маленьких блоков, называемых «символом».

Структуры кадров для LTE различаются в режимах дуплексного режима с временным разделением, TDD и дуплексного режима с частотным разделением, FDD, поскольку существуют разные требования к разделению передаваемых данных

Есть два типа структуры кадра LTE:

Тип 1: используется для систем режима LTE FDD.
Тип 2: используется для систем LTE TDD.

Тип 1: Конструкция рамы FDD

Поскольку LTE FDD является полнодуплексной системой, это означает, что передача по нисходящей и восходящей линиям связи происходит одновременно на разных частотах.

Тип 2: Конструкция рамы TDD

В TDD передача делится на временную область, что означает, что в один момент времени передается либо субкадр нисходящей линии связи, либо восходящий канал.

Как видно на изображении выше, один кадр разделен на 10 подкадров (по 1 мс каждый), и этот подкадр может быть либо нисходящим каналом, либо восходящим каналом связи, либо специальным подкадром.

Теперь возникает вопрос, кто определяет последовательность этих подкадров. Это было определено 3GPP под названием TDD Frame Configurations.Существуют фиксированные шаблоны этих конфигураций, и оператор сети должен выбирать из этих определенных шаблонов. Всего существует 7 конфигураций TDD, как показано ниже:

И есть специальный подкадр, который появляется при переходе от подкадра нисходящей линии связи к подкадру восходящей линии связи. Он состоит из трех частей — DwPTS (контрольный временной интервал нисходящего канала), GP (защитный период) и UpPTS (контрольный временной интервал восходящего канала), и все они имеют настраиваемую длину, которая зависит от специальной конфигурации подкадра.

Специальная конфигурация подрамника, как показано ниже:

DwPTS считается «нормальным» подкадром DL и несет опорные сигналы и информацию управления, а также данные для тех случаев, когда сконфигурирована достаточная продолжительность. Он также несет PSS.
GP используется для управления переключением между передачей UL и DL. Переключение между направлениями передачи имеет небольшую аппаратную задержку как для UE, так и для eNodeB, и ее необходимо компенсировать с помощью GP.GP должен быть достаточно большим, чтобы покрыть задержку распространения помех DL.
