Как определить неисправности автомобиля с помощью смартфона?

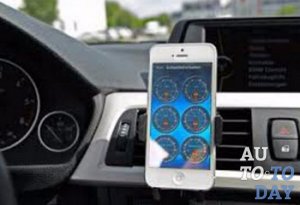

В наше время диагностировать автомобиль с помощью смартфона – совсем не новость. Имея определенное недорогое оборудование и приложения для телефона, вполне реально сделать диагностику, когда на панели приборов автомобиля засветился значок Check Engine. Сегодня поговорим о том, как сделать диагностику автомобиля через телефон, об истории исследований данного вопроса и об устройствах диагностики: GoPoint Technology GL1 и BT1, iOBD и BlueDriver.

История исследования

С начала 80-х годов ХІХ века большинство машин оснащены бортовыми компьютерами с бортовым диагностическим разъемом (ОВD). А с 1996 года на многих автомобилях стали появляться новые разъемы с ОВD-II – современным стандартом подключения (который зачастую находится в салоне, недалеко от рулевой колонки), совместимые с любыми персональными компьютерами.

Для рынка Евросоюза машины с ОВD-II выпускались с 2001 года бензиновые, и с 2004 – дизельные, и для рынка Японии выпускались с 2004 года. Чтобы в то время сделать анализ данных с электронной системы машины, нужно было дорогое оборудование. Но сегодня на дворе ХХІ век, и благодаря данным, которые выдает компьютер современного авто, можно все что угодно отслеживать через специальные приложения, установленные на смартфон. Такие программы позволяют вам улучшить управление машиной, и даже сэкономить деньги.

Интересно знать! До ОВD-II в 1989 году существовала версия ОВD-I, но она не имела широкого распространения.

Что имеем сегодня

Проверить состояние коробки передач и двигателя машины возможно в автосервисе на компьютерной диагностике, но смартфон — это такой же компьютер, поэтому при помощи кабеля для разъема диагностики и специальных программ он полностью справится с такой задачей. Помимо этого, можно наблюдать за тем, как работает двигатель в движении, чего в автосервисе не сделают. Важно: Существуют разные варианты подключения устройств для диагностики автомобиля: с помощью кабеля, по Bluetooth и по Wi-fi.

GoPoint Technology GL1 и BT1

Это два устройства для тестирования и диагностики автомобиля: GL1 – кабель, а BT1 – Bluetooth-передатчик, а во всем остальном функционально они одинаковы. По словам производителей, данные устройства сертифицированы компанией Applе и совместимы с iPhone. В комплект с устройствами входит их родная программа GoPoint, которая считывает и обнуляет коды ошибок (Check Engine), а также устанавливает частоту вращения двигателя, температуру охлаждающей жидкости, скорость машины во время быстрого сканирования. Еще приложение может проводить диагностику в режиме реального времени и применять данные после кэширования.

А знаете ли вы? На сегодняшний день в состоянии доработки находится новая версия диагностики автомобилей ОВD-III.

iOBD

Устройство позволяет подключить автомобиль к смартфону, всего лишь вставив его в ОВD-разъем машины, и соединив по Wi-Fi со смартфоном. iOBD обладает богатым пользовательским интерфейсом, и его можно применять ко всем транспортным средствам, совместимым с OBD-II. Устройство воспроизводит коды неисправностей, описывает их и обнуляет. iOBD дает возможность диагностировать электронные параметры авто через телефон, такие как: датчики топлива и двигателя (температура охлаждающей жидкости, лямбда-зонд, давление в топливной системе и коллекторе), количество оборотов двигателя. Мониторинг работы двигателя совершается на основе данных из кэша или в реальном времени. iOBD имеет два режима диагностирования: спортивный и круиз, и соединимо с устройствами на Android и на iOS.

BlueDriver

Это еще одно устройство для тестирования и диагностики автомобиля, которое можно купить на официальном сайте производителя, и работает оно лишь с утилитой BlueDriver от Lemur Vehicle Monitors и механизмами Apple. Данное устройство самое простое из всех упомянутых и не перегружено лишней информацией. BlueDriver регистрирует различные коды неисправностей с целью их дальнейшего устранения и предупреждает о повышении скорости.

Важно! BlueDriver обладает опцией импорта результатов сканирования системы машины на стену Facebook и отправлять твиты.

Какие возможности есть у таких устройств

С помощью таких устройств вы можете продиагностировать автомобиль самостоятельно, не обращаясь на автостанцию. Установив всего лишь несколько приложений на телефон, можно получить много информации, скрытой от вас во время вождения машиной, и сделать полное профессиональное тестирование всех электронных систем автомобиля, что раньше вы могли получить, лишь поехав на диагностику в автосервис. Возможности устройств зависят от использования программного обеспечения. Зачастую это диагностика трансмиссии и двигателя автомобиля, но есть и коммерческие программы с поддерживающими дополнительными протоколами автопроизводителей, позволяющими работать с другими блоками авто.

Какие автомобили поддерживаются

Мобильная диагностика поддерживается автомобилями, обладающими портом ОВD-II, а, как уже известно, данным портом оснащено большинство машин, выпущенных с 1996 года.

Можно назвать такие автомобили: Acura, Alfa Romeo, Audi, BMW, Buick, Byd, Cadillac, Chevrolet, Chery, Chrysler, Citroen, Daihatsu, Daewoo, Dodge, Fіаt, Ford, GMC, Honda, Hyundai, Infiniti, Isuzu, Jaguar, Jeep, Kia, Lexus, Mаzda, Mercedes, Mitsubishi, Nissan, Oldsmobile, Opel, Peugeot, Pontiac, Pоrsche, Renault, Sааb, Saturn, Scion, Seat, Skoda, Smart, SsangYong, Subaru, Suzuki, Toyota, Volkswagen, Volvo, Lаda Priora, Chevrolet Niva, ВАЗ 2105, 2107, 2110, 2114, 111740, ВАЗ Калина, и другие.

Это интересно! Первые версии ОВD при неисправностях зажигали лампочку MIL – лампочка индикации неисправностей, но она не предоставляла никакой информации о сути повреждения. Основной ключ: диагностика автомобиля с помощью смартфона.

Как продиагностировать авто

Чтобы сделать диагностику авто через телефон, необходимо для начала вставить адаптер в OBD-разъем машины, и потом настроить сеть.

Для этого нужно зайти в настройки Wi-Fi, выбрать сеть WiFiOBD и ввести данные: IP Адрес, маску подсети. Дальше настраиваем программу: открываем ее и заходим в настройки. Затем нужно установить соединение с машиной.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как провести диагностику автомобиля с помощью смартфона своими руками

С тех пор, как автомобили начали оснащать бортовыми компьютерами, компьютерная диагностика стала одним из главных методов тестирования и оценки работы как отдельных систем и узлов, так и машины в целом. На станциях техобслуживания для проведения осмотра используется специальное оборудование, которое подключается к бортовому компьютеру и передает данные на обычный ПК или ноутбук. Однако провести диагностику автомобиля можно и без посещения СЦ, с помощью смартфона.

Для компютерной диагностики авто, каждый современный автомобиль оснащается специальным сервисным интерфейсом OBD. Он представляет собой специальный трапециеподобный коннектор, расположенный в салоне. Согласно стандартам, он должен находиться в районе приборной панели, на расстоянии не более 40 см от руля, и может иметь крышечку. Существует два поколения интерфейса: OBD и OBD-II. Последним оснащаются американские машины, выпущенные после 1996,  «японцы» новее 2004, европейские бензиновые авто с 2001, и дизельные — с 2004 года.

В более старых машинах, а также авто, произведенных в других регионах, могут использоваться как OBD, так и OBD-II интерфейсы. Уточнить стандарт можно в руководстве по эксплуатации, на шильдике или наклейке под капотом.

OBD 2 на OBD

Что нужно для диагностики автомобиля со смартфона

Чтобы осуществить диагностику авто самостоятельно нужны смартфон (или планшет) оснащенный Bluetooth, и специальный адаптер. Последний имеет небольшую цену (в Китае можно заказать от 5 долларов). Он вставляется в сервисный разъем автомобиля и связывается со смартфоном по Bluetooth. Менее распространены адаптеры, использующие технологию Wi-Fi Direct. Стоит предупредить, что дешевые передатчики, надолго оставленные в порте OBD при выключенном зажигании, могут разряжать аккумулятор в попытках найти устройство для соединения (смартфон, планшет, ноутбук). Наиболее популярные и универсальные адаптеры OBD-II работают на базе чиспета ELM Electronics ELM327 (стоят немало) и его китайских копий (намного доступнее).

ELM327

Со стороны смартфона для проведения диагностики автомобиля требуется специальное приложение, расшифровывающее сигналы диагностического адаптера. Один из вариантов для работы с OBD-II – «OBD Авто Доктор», доступный для Android и iOS. Еще одна бесплатная программа — TorqueLite. С OBD 1 поколения сложнее: на смартфоны приложений мало, они зачастую платные и не всегда поддерживают все функции, так что для диагностики придется использовать ноутбук или планшет с Windows (на него софта больше).

TorqueLite

Перед покупкой адаптера стоит убедиться, что для него имеются программы в Google Play/AppStore. Как уже было сказанно, наиболее распространены передатчики на чипе ELM327 и его клонах. Под них приложений больше всего. Искать нужную программу в магазине удобно именно по модели чипа в адаптере.

Как подключиться к бортовому компьютеру автомобиля со смартфона

Подключение автомобильного БК к смартфону желательно осуществлять на запущенном двигателе. Необходимо установить программу на смартфон, вставить адаптер в сервисный разъем, завести машину. Затем необходимо включить Bluetooth и осуществить поиск устройств. Адаптер может иметь имя с аббревиатурой scan, obd, elm или другое. К нему нужно подключиться. Если требуется код сопряжения, обычно это 1111 или 1234, если дрругое не сказано в инструкции к адаптеру или его описании на сайте.

После того, как соединение установлено, нужно запустить программу диагностики. Может потребоваться выбор устройстав Bluetooth, с которым осуществелно сопряжение.

Что можно продиагностировать со смартфона

Программы для диагностики автомобиля со смартфона обладают широкой функциональностью, и теоретически позволяют работать с любыми командами бортового компьютера. Все ограничивается только умениями разработчиков приложения. Базовая функция — работа с показателями БК в режиме реального времени. Приложение может отслеживать скорость и обороты двигателя, температуры, давление, считывать показания датчиков. Также среди параметров, получаемых по OBD на смартфон — мощностные показатели двигателя, тяга, крутящий момент, время разгона 0-100, расход топлива. Информация, в зависимости от конкретного приложения, может выводиться в текстовом виде или графиком.

OBD Авто Доктор

Некоторые приложения способны выводить коды ошибок двигателя и других систем в расшифрованном виде. В таком случае можно узнать, почему горит лампочка CheckEngine и как исправить неполадку. Также имеется возможность стереть ошибку из памяти, чтобы погасить этот индикатор. Наиболее продвинутое ПО для диагностики автомобиля со смартфона имеет и консольный интерфейс позволяя вводить коды команд вручную. В умелых руках с ними можно расширить диагностические возможности смартфона, но для новичка это непросто.

В статье приведены только базовые возможности, которые поддерживаются большинством современных автомобилей. Полные возможности зависят от модели авто и программы. Специальное ПО для маcтеров имеет больше возможностей, но оно сложнее и платное.

Показательное видео диагностики автомобиля с помощью смартфона

mobcompany.info

Как проверять автомобиль с помощью смартфона

В современных автомобилях за управление всех узлов и агрегатов отвечает электронный блок управления. Он считывает информацию с разных датчиков автомобиля и делает анализ текущего состояния авто. Но все эти процессы проходят в фоновом режиме, без участия водителя. Однако он также может получить доступ ко многим сведениям о своей машине, если будет использовать смартфон со специальным приложением.

Что понадобится для диагностики

Диагностика автомобиля давно перестала быть прерогативой официальных дилеров или заводов-изготовителей. Сегодня большему количеству автосервисов и простых водителей открыт доступ к главному «мозгу» машины — электронному блоку управления.

Специально для проведения диагностики в салоне автомобиля находится разъем, к которому можно подключить профессиональное оборудование, позволяющее анализировать состояние узлов и агрегатов. Его можно найти под водительским или пассажирским сиденьем. Иногда его располагают в области группы предохранителей под рулем или возле рулевой колонки.

Однако мир не стоит на месте, и теперь можно сделать практически все те же действия без специальной аппаратуры, имея на руках только телефон и переходник. Именно последний компонент и потребуется докупить в магазине или заказать в интернете.

Чаще всего адаптер работает через bluetooth-соединение. Стоит внимательно осмотреть диагностический порт перед покупкой переходника. Он может быть трех типов: OBD, OBD-II или iOBD. Основываясь на этом, нужно подбирать соответствующий переходник. Чаще всего в магазинах его можно встретить под названием «OBD-адаптер».

Также нужно внимательно изучить отзывы других водителей относительно каждой модели переходника. На рынке существует множество изделий, которые могут разряжать аккумулятор автомобиля при выключенном моторе.

Лучшие приложения для диагностики

В рамках данной статьи мы будем рассматривать только те приложения, которые стабильно работают на устройствах с ОС Android. Еще одно замечание: не все приложения могут работать с разными моделями адаптеров. Это нужно учитывать при выборе переходника или при скачивании программы на смартфон.

Список наиболее популярных приложений для диагностики автомобиля:

1. Dash. Приложение распространяется бесплатно. Оно совместимо с большим количеством адаптеров. Позволяет анализировать данные в режиме реального времени. Программа показывает множество данных о температуре, которые недоступны с приборной панели. В Dash можно посмотреть заряд аккумулятора.Приложение запоминает расположение автомобиля на парковке и может подсказать водителю его нахождение. Также система хорошо работает в связке с навигационной системой. Она отслеживает расстояние, подсчитывает путь и количество сожженного топлива. В том числе, Dash может высчитать стоимость поездки.
2. Automatic. Одно из самых известных и популярных приложений для диагностики автомобиля на западе. В отличие от Dash, имеет собственный адаптер, который позволяет программе получать максимум информации из недр автомобиля. Однако полученные данные Automatic предпочитает обрабатывать самостоятельно и не дает водителю рабочую картину в режиме реального времени.Приложение самостоятельно следит за многими показателями машины. Если водитель начинает совершать какие-либо непонятные действия, программа дает об этом знать громким звуковым сигналом.Самый большой минус данной программы — ее стоимость. Она поставляется только за плату в 99 долларов США вместе с адаптером.
3. Torque. Одно из самых мощных и продвинутых приложений для диагностики автомобиля, которое можно найти. В отличие от первых двух программ, Torque может отображать огромное количество показателей и параметров авто. Например, состояние датчика корректировки топливо-отдачи.Приложение можно скачать бесплатно или приобрести «Pro» версию за 4.95 долларов. В «Pro» версии водитель получит максимум информации о работе автомобиля, которую, пожалуй, можно увидеть только на профессиональном диагностическом оборудовании в хорошем СТО. Однако, по-мнению многих пользователей, обычной версии Torque хватает с головой для самостоятельной диагностики автомобиля.

Выбрав нужное приложение и прикупив переходник, можно перейти непосредственно к диагностике вашего автомобиля.

Как проводить самостоятельную диагностику

Когда все устройства будут у вас на руках, и приложение также будет установлено на телефон, можно переходить к тестовым заездам. Пошаговый алгоритм первой диагностики выглядит следующим образом:

1. Подключаете OBD-адаптер к диагностическому порту автомобиля.
2. Соедините по bluetooth переходник со смартфоном.
3. Заведите автомобиль.
4. Сделайте пробную поездку.

В результате у вас на руках будут данные по длительности пути, расходе топлива, стоимости поездки, а также показатели работы датчиков внутренних узлов автомобиля.

Возможности смартфона-тестера

В плане диагностики функционал телефона может быть ограничен только возможностями приложения, а также теми данными, которые передает диагностический порт авто.

В большинстве случаев пользователю будут доступна геолокация, и, как следствие, все параметры, связанные с маршрутом. Водитель сможет узнать о пройденном пути, затраченном топливе, конечной стоимости поездки и расходе бензина/дизеля.

Также водитель сможет посмотреть показания основных температурных датчиков ДВС и КПП. Как раз их стоит оставить и следить за полученными данными. Также стоит добавить показатели заряда аккумулятора.

Какие автомобили можно продиагностировать

Практически все новые машины, у которых есть диагностический порт, позволяют получить данные о работе внутренних узлов авто. А вот транспортные средства, которые выпускались до начала 90-х, вряд ли получится продиагностировать.

Спектр анализируемых данных может зависеть от типа OBD-разъема. В некоторых случаях полученная информация может быть не совсем корректной. Например, в том случае, если на автомобиле меняли или «прошивали» ЭБУ, а также при замене мотора.

Оцените статью: Поделитесь с друзьями!

samsung-galaxy.mobi

Диагностика автомобиля через телефон — что нужно знать?

Советы, инструкции и приложения для диагностики машины через телефон.

Современные автомобили оснащены бортовыми компьютерами, благодаря которым процесс диагностики стал проще — информацию о состоянии машины можно получить через ПК, смартфон или планшет. Для компьютерной диагностики используется сервисный интерфейс OBD. Это специальный коннектор, выполненный в форме трапеции, находится в салоне автомобиля. Обычно коннектор расположен возле приборной панели или под рулем.

На сегодняшний день различают два вида интерфейса: OBD и OBD-II. Коннектором OBD-II оснащены следующие автомобили:

• Машины от американских производителей, которые были выпущены после 1996 года.
• Японские автомобили, выпущенные после 2004 года.
• Европейские автомобили с бензиновым двигателем, выпущенные после 2001 года.
• Европейские автомобили с дизельным двигателем, новее 2004 года.

Как диагностировать машину через смартфон?

Первое, что нужно для диагностики автомобиля — смартфон или планшет, который поддерживает технологию Bluetooth. Также потребуется специальный переходник, который вставляется в сервисный разъем и связывается с телефоном по Bluetooth. Популярные адаптеры — OBD-II, которые работают на базе процессора ELM327

Сначала подключите переходник к коннектору, который расположен в салоне автомобиля. Загрузите и установите мобильное приложение для диагностики на смартфон. Выполните синхронизацию мобильного устройства и адаптера через Bluetooth. Теперь заведите машину. Для более получения более точных данных о состоянии автомобиля, двигатель должен быть запущен. Теперь можно начинать диагностику в мобильном приложении. Это займет время — от 5 минут.

Приложения для диагностики автомобиля на Android

Также нужно установить специальное приложение на смартфон, например, OBD АвтоДоктор. Программа занимается расшифровкой сигналов адаптера и выполняет диагностика текущего состояния автомобиля. Сканер приложения определяет сохраненные и динамические параметры, которые находятся в бортовом компьютере. Иногда даже есть возможность сброса ошибок. Подробная информация о состоянии автомобиля отображается в виде графиков изменения рабочих параметров. Диагностика работы двигателя выполняется в режиме реального времени.

Еще одно приложение, которое дает возможность выполнить диагностику автомобиля через смартфон — Torque Lite. Утилита позволяет получить подробную информацию о состоянии двигателя. ПО работает с различными OBD-адаптерами, в число которых входят автомобили, которые были выпущены раньше 1996 года.

Третье популярное приложение — E OBD2 Facile. Утилита дает возможность самостоятельно определить неисправности автомобиля: двигателя, коробки передач. С помощью программы можно удалить коды неисправности. Отслеживание основных параметров по всем датчикам выполняется в режиме реального времени. Также приложение показывает информацию об оборотах двигателя, скорости движения, объеме всасываемого воздуха. Информацию о предыдущих поездках можно сохранить в специальный журнал.

Загрузка…

androidlime.ru

Часть 2. Как подключить смартфон к авто — приступаем к практике / PNN corporate blog / Habr

После того как мы подковались теоретически (см. Часть 1) и уже представляем, что стоит, а чего и не стоит ожидать от подключения смартфона к вашему авто, можем переходить к практике.


Начнем с того, что для успешной авто диагностики важно наличие 3 устройств:
1. Автомобиль
2. Адаптер
3. Мобильное устройство (ноутбук, ПК, смартфон)

Автомобиль

Итак, у вас есть машина и вы хотите знать можно ли, и если можно, то с помощью чего подключаться к вашему автомобилю.
Наличие диагностического разъема (DLC), основная функция которого — обеспечить связь диагностического сканера с блоками управления, автоматически предполагает возможность подключиться к бортовому компьютеру автомобиля извне, в том числе и со смартфона используя соответствующий адаптер. Но как уже говорилось в предыдущей части из множества различных DLC разъемов и проприетарных протоколов мы рассмотрим только соответствующие своду стандартов OBD-II, тем более что данному стандарту соответствует большинство современных автомобилей.

И так, первый вопрос: Соответствует ли мой автомобиль стандарту OBD-II?

Предпосылками может быть:

• машина выпускалась для рынка США (OBD-II) после 1996 г.
• машина выпускалась для рынка Евросоюза (EOBD), бензиновые после 2001 г., дизельные после 2004 г.
• машина выпускалась для рынка Японии (JOBD) после 2004 г.

Если машины выпускались для других рынков: СНГ, Азии, Африки и т.д., то четкую дату и гарантии поддержки OBD-II установить сложнее. Также нужно помнить, что некоторые производители могли поддержать стандарт и в более ранних моделях своих автомобилей.

Следующим шагом может быть поиск соответствующей наклейки под капотом авто.
Наклейка должна содержать информацию о соответствии стандарту и может содержать аббревиатуры OBD-II, EOBD или JOBD. Выглядеть она может по-разному, вот некоторые из возможных вариантов.

Независимо от успешности поиска на предыдущих шагах, настало время отыскать сам диагностический разъем. Если машина соответствует OBD-II, то разъем обязательно найдется и к нему можно будет подключиться для дальнейших исследований. Если уверенности в совместимости еще нет, то наличие и форма разъема могут послужить дополнительным ключом к разгадке тайны DLC.

Мы ищем 16-контактный диагностический разъем трапециевидной формы, такой как на рисунке. Разъем DLC должен соответствовать стандартам SAE J1962. Согласно этим стандартам, разъем DLC обязан занимать определенное центральное положение в автомобиле. Он должен находиться в пределах 16 дюймов (40 см) от рулевого колеса. Производитель может разместить DLC в одном из восьми мест, определённых EPA. Каждый контакт разъема имеет свое назначение.

В соответствии со стандартом диагностический разъем должен располагаться недалеко от рулевой колонки, чаще всего внизу под торпедой левее, правее или непосредственно под рулевой колонкой. Однако встречаются и экзотические случаи:
за панелью на передней стороне торпеды, за откидным ящичком возле водительской двери и т.д., всего возможных мест расположения 8, мы попытались проиллюстрировать картинками со стрелочками и подсказками где можно искать разъем.

1. На стороне водителя, под щитком приборов, в области под рулевой колонкой: Skoda Octavia Tour, 2008 г., Volkswagen Transporter 2002 г.
2. На стороне водителя, под щитком приборов, в области между дверью водителя и рулевой колонкой — Ford Focus C-Max, 2006; Ford Focus (USA) 2001 г., Fiat Linea, 2008; Subaru, Impreza WRX, 2005.

3. На стороне водителя, под щитком приборов, между рулевой колонкой и центральной консолью. Также разъем может находиться на самой консоли со стороны водителя. Honda Civic 2009 г.

4. На стороне водителя, в области щитка приборов, между рулевой колонкой и центральной консолью Volkswagen Passat 1996 г…

5. На стороне водителя, в области щитка приборов, между дверью водителя и центральной консолью BWM X5 2001г.

6. Центральная консоль, на вертикальной поверхности (радио, пульт управления отоплением и т.д.). Доступ к диагностическому разъему может быть закрыт пепельницей, монетницей, держателем стакана и т.д. Honda Accord (США) 1997г.

7. На стороне пассажира, на центральной консоли Honda Shuttle 1996 г.в…

8. Центральная консоль, на горизонтальной поверхности Volvo 850 95-97г.в..

Возможные результаты поиска:

• разъем нашелся, но он не похож на изображенный на картинке: прямоугольный/квадратный/круглый, у него не 16 контактов и т.п. Шансы подключиться достаточно малы, даже если вы узнаете соответствие контактов распайке OBD-II и сможете спаять (купить) переходник, вероятность что будет полная совместимость протоколов мала. В этом случае стоит продолжать, только если вы достаточно хорошо подготовитесь в плане совместимостей сигнальных и логических протоколов и их «диалектов».
• разъем есть и он полностью соответствует описанию OBD-II. Шансы на успешное подключение значительно увеличиваются. Дополнительно можно спросить на автомобильных форумах, где делятся опытом автовладельцы аналогичных моделей.

Адаптер

Следующим пунктом идет выбор адаптера, которые также могут отличаться как по типу соединения с компьютером/смартфоном (USB, Bluetooth, Wi-Fi) так и по схемотехнике, и, как результат, по командному интерфейсу. Как таковые команды OBD-II унифицированы, но поскольку OBD-II объединяет несколько различных сигнальных протоколов, полного единообразия не получается.

• Во-первых, для передачи информации могут использоваться различные физические линии (контакты), K-Line, L-Line…
• Во-вторых, могут значительно отличаться частоты передачи от 4,8 до 500 Кбод.
• В-третьих, могут отличаться правила формирования вспомогательной информации: заголовков и окончаний пакетов.

Собственно адаптер предоставляет возможности автоматического или программного управления типом и параметрами соединения. Смартфон или компьютер подключается к адаптеру по проводному или беспроводному соединению и получает команды высокого уровня. Исполнение соответствующих команд предполагает либо изменение настроек самого адаптера, либо ретрансляцию OBD-II команд на бортовой компьютер автомобиля в соответствии с настройками адаптера.

Подавляющее большинство современных адаптеров базируется на микроконтроллере ELM327, пиратских копиях ранней версии ELM327, либо на микроконтроллере STN1110 (совместимом с ELM327 на командном уровне). Как уже упоминалось выше для связи с компьютером или смартфоном может использоваться беспроводное (Bluetooth, Wi-Fi Direct) или проводное (USB, RS232). Во всех случаях речь идет о последовательном соединении поверх перечисленных интерфейсов. Выбор конкретного типа интерфейса зависит от возможностей поддержки данного интерфейса вашим компьютером или смартфоном.

Мобильное устройство

(ноутбук, ПК, смартфон и т.д.)

Рассмотрим типы устройств по порядку:
Компьютеры. В ноутбуке, как правило, есть все интерфейсы и выбор определяется ценой, удобством подключения, возможностями использования адаптера с другими устройствами, а также поддержкой со стороны ПО данного типа интерфейса.

iPhone & iPad. Единственный доступный вариант подключения (не считая экзотики в виде специализированного кабеля или сертифицированных Bluetooth адаптеров) это Wi-Fi Direct соединение, поскольку доступ к Bluetooth соединению средствами стандартного API ограничен и не позволяет установить необходимый тип соединения с адаптером.

Android. Наиболее распространенный вариант — Bluetooth адаптер. Wi-Fi Direct может поддерживаться либо на «рутированных» устройствах, либо на версиях Android 4.x, также на некоторых устройствах могут быть нюансы с аппаратной поддержкой Wi-Fi Direct. Если ваше мобильное устройство поддерживает USB-host порт, то есть вариант подключения и USB адаптера.

Windows CE, Windows Mobile, Windows Phone. Windows CE и Windows Mobile устройства достаточно открыты в плане низкоуровневых аппаратных интерфейсов, соответственно при наличии физического интерфейса в устройстве подключиться к нему будет возможно. Чаще всего используется Bluetooth адаптер.
Windows Phone устройства версий 7.x не имеют необходимого доступа к Bluetooth и Wi-Fi на уровне стандартного API. Реализация взаимодействия с адаптером на этих устройствах проблематична.
Windows Phone 8.x получил необходимый уровень поддержки для работы с Bluetooth адаптерами.

BlackBerry. Возможна реализация взаимодействия с Bluetooth адаптерами.

Symbian. Возможна реализация взаимодействия с Bluetooth адаптерами.

Из вышесказанного можно сделать вывод: более универсальны, с точки зрения поддерживаемых устройств Bluetooth адаптеры, но если вам необходимо подключаться с устройств компании Apple то нужно искать Wi-Fi Direct адаптеры.

С интерфейсами боле менее разобрались. Теперь, думаю, многих может заинтересовать вопрос выбора микроконтроллера (ELM327, ELM327 клон, STN1110), поскольку цены могут отличаться более чем на порядок от $5-7 до $100 и более за устройство.

ELM327 – оригинальная разработка и продукт компании ELM Electronics. Актуальные версии 1.3a, 1.4b и совсем новая 2.0. Стоимость решений на базе оригинального ELM327 обычно в районе $100, поскольку стоимость самих микроконтролеров $15-$25.

Клоны ELM327 – чаще всего китайские микроконтроллеры копирующие один из ранних «не защищенных» вариантов ELM327. Могут обозначаться как версиями оригинальных контроллеров 1.3a, 1.4b, так и не существующими 1.4a, 1.5, 1.5a или v2.1. Стоимость таких адаптеров стартует приблизительно с $5 для bluetooth и USB решений, и с $15 для Wi-Fi.

STN1110 – разработка компании OBD Solutions . Независимая разработка совместима на уровне команд с ELM327. Обладает некоторыми расширенными возможностями, в частности декларируется наличие больших возможностей (по сравнению с ELM327) при работе с не OBD-II командами. Также заметно выше (2-4 раза) скорость считывания данных по сравнению с ELM327 версий 1.x. Сравнить с версией ELM327 2.0 возможность еще не представилась. Стоимость такого адаптера (нам известен только один OBDLink MX) $150.

И наконец, Выводы! С нашей точки зрения в 90% случаев возможностей дешевых клонов ELM327 вполне достаточно для подключения к автомобилю и решения простых задач: диагностики автомобиля, считывания и анализа динамических параметров и их соотношений, сброса ошибок и т.п. Использование более дорогих адаптеров оправдано в тех случаях, когда вы точно представляете, что вам нужно от адаптера и каких возможностей вам не хватает в клонах.

Открытым остается вопрос приобретения выбранного адаптера. В зависимости от вашего выбора интерфейса Bluetooth, Wi-Fi, USB, — вводите в строке поиска любимого поисковика одну из фраз “ELM327 Bluetooth”, “ELM327 Wi-Fi” или “ELM327 USB” и выберите подходящий вам вариант поставки – местные продавцы или глобальные интернет площадки вроде eBay или AliExpress.

Желаем успехов в поисках диагностического разъема и выборе оптимального варианта адаптера! А пока вы заняты поиском, мы готовим следующую статью, в которой познакомим вас с доступными программными решениями и покажем как на практике считывать данные с бортового компьютера автомобиля.

П.С.
Ура! Доступно продолжение — Часть 3. Как подключить смартфон к авто — читаем данные

habr.com

Лучшая программа OBD2 для Андроид

Диагностическая колодка ODB2 позволяет считывать информацию о текущем состоянии автомобиля с помощью сбора данных с установленных на машину датчиков. Подключив адаптер (сканер) к бортовому компьютеру (напрямую или через переходник), вам потребуется соединиться с ним. Соединение осуществляется через Wi-Fi, bluetooth или USB-кабель со смартфоном или планшетом.

Приложения для считывания ошибок

Но такое соединение будет бессмысленным, если на гаджете отсутствует соответствующий софт. Специальная программа передаёт информацию от бортового компьютера через адаптер на телефон, что позволяет корректировать, сбрасывать настройки, удалять ошибки и выполнять ряд других операций, предусмотренных возможностями машины и диагностического оборудования.

Программное обеспечение

Во многом работа по самостоятельной диагностике машины зависит от того, какой применяется софт. Не каждая прога способна обеспечить широкими возможностями и функционалом. Но и не все машины располагают большим количеством датчиков, чтобы выдавать на экран устройства множество данных.

Если у вас есть гаджет под управлением Android, тогда для OBD 2 можно использовать широкий список программ. Некоторые устанавливают сразу две программы или больше, пытаясь найти оптимальную конкретно для своего автомобиля.

Но среди всего софта под OBD2 какой же лучше использовать? Это индивидуальный момент, поскольку зависит от нескольких факторов, включая марку, модель и год выпуска автомобиля.

Существуют лучшие, признанные аудиторией программы. Потому рекомендуется рассматривать эти приложения как софт для работы через ОБД 2.

Torque

Самая лучшая программа для считывания ошибок

Считается самой лучшей программой для операционной системы Android. Принимает и отображает диагностические данные с помощью блютуз-соединения.

Пользователям предлагаются бесплатная и платная версия. Платный софт позволит изучить базовые ошибки бортового компьютера и удалить их при необходимости. А вот версия Pro, за которую придётся заплатить, позволить получить полезную диагностическую информацию через OBD2, включая характеристики работы мотора, расшифровку кодов ошибок, удаление ошибок из ЭБУ и пр.

Оптимальный вариант, совместимый с большинством диагностических сканеров. Для начинающего пользователя сразу покупать платную версию нет смысла. Начните с бесплатной.

Dash Command

Dash Command адаптированная под работу с разными платформами

Вторая по популярности программа, адаптированная под работу с разными платформами, включая Android. Позволяет самостоятельно диагностировать автомобили, используя адаптеры для подключения к OBD2.

Отличается достаточно широкими функциональными возможностями, поскольку прога может отобразить на экране обороты мотора, скорость движения, расход горючего, положение заслонки, педали газа, педали тормоза, рассчитать расстояние, которое машина способна преодолеть на оставшемся количестве топлива и пр.

Софт считывает ошибки, обеспечивает автовладельца возможностями самодиагностики. Отличная и подробная программа, которая заслуживает вашего внимания.

Car Gauge

Самодиагностика автомобиля с помощью Car Gauge

Достойный инструмент для самодиагностики автомобиля. Достаточно вставить сканер в разъём диагностической колодки OBD2, и установить софт на Андроид-устройство.

Программа позволяет считывать ошибки и диагностировать текущее состояние машины. Выпускается в платной и бесплатной версии. Бесплатная программа позволит убедиться в совместимости с авто и разобраться в возможностях софта. Платная версия обладает куда более широким функционалом.

BMW What

Лучшее Андроид приложение для владельцев автомобилей BMW

Одно из лучших, если не лучшее Андроид приложение для владельцев автомобилей от немецкого автоконцерна BMW. Эта программа работает практически со всеми видами электронных блоков управления, которые устанавливаются на эти машины.

Имея в распоряжении адаптер и программу, можно полноценно диагностировать автомобиль и кодировать всё своими руками. Перед покупкой платной версии обязательно установите бесплатную. С некоторыми авто софт может оказаться несовместимым. Вы просто зря потратите деньги на покупку приложения для Android.

Car Doctor

Софт считывает в динамике динамические данные бортового компьютера автомобиля

Достойный софт, позволяющий в динамике считывать и сохранять данные бортового компьютера автомобиля, который поддерживает OBD2. Плюс может работать с авто, на которых стоит одновременно несколько бортовых компьютеров.

Считывает параметры силового агрегата в реальном времени, показывает графики изменения данных, считывает и сбрасывает ошибки двигателя, показывает расход топлива, сохраняет информацию об обнаруженных ошибках и пр.

EZway

Программа для Android c целым автомобильным сообществом

Программа для Android имеет целое автомобильное сообщество в сети и собственный сайт, где можно завести персональную страницу, следить за статистикой других автовладельцев, отображать статистику своих поездок, поломок и пр.

Софт даёт возможность самостоятельно сбросить ошибку двигателя (Check), контролировать расход горючего, сравнивать реальные параметры с заявленными автопроизводителем, учитывать расходы на АЗС и пр. Вы даже можете посчитать, сколько примерно стоит проехать на вашей машине 1 километр.

Приложение обладает крайне широкими функциональными возможностями, потому подходит тем автовладельцам, которые хотят активно следить за состоянием собственного автомобиля и обходиться без услуг диагностических центров.

ECU Tracker

Программа для получения данных в режиме реального времени

Неплохая программа для получения данных о работе авто в режиме реального времени. Указывает расход топлива в разных режимах (общий, текущий, за определённый промежуток времени), считывает данные с датчиков, показывает расход за час поездки и пр.

С помощью отображаемой информации водитель только косвенно оценивает состояние машины. Это даёт возможность вовремя заметить перерасход или нестабильную работу, и отправить автомобиль для ТО.

Scan Master

Информативное приложение для считывания ошибок

Достаточно информативное приложение, поддерживающее стандарты OBD2 и позволяющее работать с гаджетами под управлением операционной системы Android.

Установив софт, вы сделаете из своего планшета или смартфона полноценный диагностический центр. Версия Lite предлагает широкий набор функций, в отличие от множества других бесплатных программ. Но параметры и ошибки отображаются в меньшем количестве, если сравнивать с платной версией.

Советуем начать с версии Lite. Если софт удовлетворит вас по всем параметрам, тогда сможете смело брать платную версию и расширять функциональные возможности собственного диагностического оборудования.

Выбирая софт для операционной системы Android, не забывайте учитывать его совместимость с вашим адаптером и транспортным средством. Не все лучшие программы подойдут вам. Некоторые из них, созданные под определённые марки автомобилей, всё равно могут неполноценно работать с некоторыми моделями. Потому обязательно начинайте с бесплатных версий.

Если прога окажется совместимой с автомобилем и вам потребуется расширить диагностический функционал, тогда сможете взять платный софт и самостоятельно следить за ошибками и параметрами работы машины.

Обязательно напишите, каким софтом вы пользуетесь для диагностики машины, и каковы ваши впечатления о работе той или иной программы. Не забывайте подписываться и оставлять комментарии!

rating-avto.ru

ELM 327 — лучшие программы для Android

ELM 327 — это сканер, выполненный в виде микроконтроллера, который подключается к бортовому компьютеру автомобиля по протоколу OBD2 через универсальный разъем. К  сканеру вы можете подключить ПК или смартфон для считывания диагностической информации. В настоящее время на операционной системе Android имеется достаточно большое количество приложений, которые позволят вам более комфортно осуществлять самодиагностику. В данной статье мы рассмотрим самые лучшие программы для ELM 327 на Android.

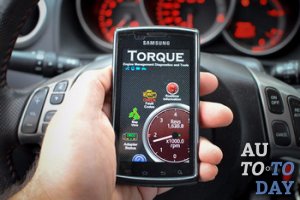

Torque

Torque

Одним из лучших приложений для диагностики автомобиля с помощью сканера ELM 327 в настоящее время является Torque. Программа имеет бесплатную (Lite) и платную (Pro) версию. Для начала возможностей Lite-версии вам вполне хватит для базовых нужд самодиагностики. С помощью бесплатной версии вы можете считывать данные с датчиков, управлять ошибками. На платной версии вы получите полный спектр возможностей, включая данные о работе двигателя, удаление ошибок и т.д. Подключение к смартфону осуществляется с помощью Bluetooth.

OBD Car Doctor

OBD Car Doctor

Отличное приложение для считывания данных с центрального блока управления автомобиля через протокол OBD2. Программа проста в освоении и имеет интуитивно понятный интерфейс. С помощью OBD Car Doctor вы сможете сканировать данные о работе главного двигателя и других механизмов в режиме онлайн, считывать и удалять ошибки, следить за расходом топлива и масла, данных с приемоиндикатора GPS и многое другое. Кроме того в приложении есть возможность ручного ввода кодовых команд на ELM 327. Подключение к устройству на ОС Android также осуществляется по Bluetooth-соединению.

Scan Master Lite

Scan Master Lite

Scan Master Lite — еще одно хорошее приложение, которое позволяет производить самодиагностику автомобиля по стандартам OBD2/EOBD. Принципиальной разницы между  Lite и Pro версиями нет. Каждая из них предоставляет достаточно широкий спектр считываемой информации: от параметров работы двигателя до работы с ошибками. Функционал приложения действительно неплохой, что делает эту программу одной из лучших в нашем списке.

ECU Tracker

ECU Tracker

Приложение ECU Tracker хоть и не обладает достаточно широкими возможностями, отличается крайней простотой в использовании и приятным интерфейсом. С помощью программы вы сможете производить самодиагностику в режиме реального времени, что, безусловно, является большим плюсом. Кроме того программа полностью бесплатная. ECU Tracker предоставляет большой объем информации о расходе горючего: общего за всю поездку, за час и т.д. Все эти данные помогут вам вовремя идентифицировать неполадку в двигателе и предпринять меры.

hobDrive

hobDrive

hobDrive — это отличная замена бортового компьютера и диагностического центра вашего автомобиля. С помощью сканера ELM 327 программа считывает огромное количество данных о работе двигателя и других приборов. Вся эта информация постепенно скапливается в статистику, которая позволит вам анализировать многие технические аспекты работы автомобиля. Следить за считываемыми параметрами можно также в режиме онлайн. Подключение осуществляется по Bluetooth.

OpenDiag Mobile

OpenDiag Mobile

Очень хорошая программа, которая дает возможность производить диагностику автомобилей российского производства с помощью чипа ELM 327. Подключение возможно тремя различными способами: по Wi-Fi, Bluetooth и с помощью USB-кабеля. С помощью программы OpenDiag Mobile можно тестировать автомобиль на наличие ошибок, а также при необходимости считывать и удалять их. Приложением поддерживаются многие механизмы, такие как усилитель руля, системы сигнализации и многое другое.

В нашей прошлой статье мы рассмотрели лучшие программы OBD2 для Android.

Итог

В данной статье мы рассмотрели шесть лучших приложений для ELM 327 на смартфоны, работающие под ОС Android. Надеемся, мы помогли вам сделать выбор. Каждая из программ имеет свои преимущества и недостатки и подойдет для конкретных автомобилей и под конкретные задачи.











Оценка статьи:

Загрузка…

itduo.ru
