Схема iphone 8 plus — Ай-Ай-Ай-фон

«Сливы», связанные с iPhone 8, не перестают появляться в Сети. Каждый день различные источники делятся все более новой и интересной информацией.

Теперь инсайдеры выложили скриншот схемы материнской платы iPhone 8. В ней есть свои секреты.

Итак, на схеме можно заметить:

1. Слот для SIM-карты + заднюю сторону чипа флэш-памяти NAND.

2. LTE-модуль. На iPhone 7 этот был модем Qualcomm Skyworks 78100-20 Cat.12 LTE.

3. Возможно, усилитель мощности сотового сигнала. В то время как у iPhone 7 было их два — модуль усилителя мощности Avago AFEM-8065 и модуль усилителя мощности Avago AFEM-8055 — у iPhone 8, похоже, один более крупный чип.

4. Кронштейны.

И последнее. На схеме появилось место под разъём 3,5 мм. Оно отсутствует в схеме iPhone 7, но сейчас вернулось обратно.

Apple вернёт нам проводные наушники? Вот это уже интересно. А вы как считаете? [PhoneArena]

Поставьте оценку:

  • Твитнуть
  • Поделиться
  • Рассказать

Артём Баусов


Главный по новостям, кликбейту и опечаткам. Люблю электротехнику и занимаюсь огненной магией.

В последние месяцы всеобщее внимание сконцентрировано на юбилейном флагмане Apple, который должен получить название iPhone 8. Тем временем два других смартфона, которые также выйдут в этом году, остаются в тени. В сеть просочились чертежи с окончательным дизайном iPhone 7S Plus и iPhone 8. Считается, что эти схемы будут использоваться при производстве устройств.

Размеры iPhone 8 составляют 143,4×70,77×7,51 мм без учета выступа основной камеры. Как и в предыдущих утечках, аппарат оснащается дисплеем OLED от края до края и двойной камерой с вертикальным расположением сенсоров на задней панели. Судя по изображению, Touch ID будет интегрироваться в экранную панель.

Это также подтвердил источник из цепи поставок компании.

Смартфон iPhone 7S Plus помещается в корпус 158,38×78,1 мм (толщина не указывается). Он немного крупнее по сравнению с предшественником, размеры которого составляют 158,2×77,9 мм. Передняя и задняя панели выглядят так же, как и в прошлом году. Сзади находится двойная основная камера с горизонтальным расположением датчиков.

Ожидается, что Apple презентует iPhone 8, iPhone 7S и iPhone 7S Plus на традиционном мероприятии в сентябре.

© СОТОВИК

В России появилась новая схема мошенничества с восстановленными iPhone

Не так давно Apple начала поставлять на территорию России восстановленные смартфоны, которые обладают официальной гарантией на один год и совершенно новым внешним видом. Как показала практика, россияне активно приобретают такие устройства, так как их стоимость ощутимо ниже той, которую Apple просит за полностью новые iPhone.

На фоне спроса этого возникла новая схема мошенничества, касающаяся восстановленных iPhone. Корпорация из Купертино поставляет на российские рынок только две модели восстановленных «яблочных» смартфонов: iPhone 5s и iPhone 6. Однако, об этом знают лишь единицы, поэтому доверчивым покупателям «упаривают» флагманские смартфоны Apple под видом официально восстановленных и по соответствующим ценам.

Недобросовестные продавцы скупают бывшие в употреблении смартфоны Apple, берут официальные коробки от восстановленных iPhone, переклеивают наклейки и обтягивают защитной пленкой, после чего продают Б/У смартфоны под видом официально восстановленных.

В некоторых случаях такие «айфоны» даже разбирают на запчасти, а затем меняют все оригинальные детали на аналоги из Китая, тем самым превращая iPhone в наполовину китайский телефон. По данной схеме продают iPhone 5s, iPhone 6, iPhone 6s и даже новенький iPhone SE.

В большинстве случаев продажа таких якобы восстановленных iPhone ведется через Интернет, а заказы высылаются почтой. Таким образом, когда покупатель видит на почте запакованную коробку с iPhone и реальный вес смартфона, то он не чувствует никакого обмана.

Чтобы не оказаться в такой ситуации важно понимать, что чудес не бывает и на территории России в качестве официально восстановленного iPhone можно приобрести лишь: iPhone 5s и iPhone 6. Также стоит учитывать, что обклеенная полиэтиленовой пленкой коробка вовсе не говорит о том, что упаковку до этого никто не вскрывал. Провести такую манипуляцию можно даже в домашних условиях без особых навыков.

Присоединяйтесь к нам в Google News, Twitter, Facebook, Instagram, ВКонтакте, YouTube и RSS чтобы следить за новостями и оперативно получать интересные материалы.

Ремонт материнской платы iPhone 5 в Москве

Ремонт материнской платы iPhone 5 — что нужно знать?

Замена материнской платы iPhone 5 и 5S – технически сложный процесс, схему выполнения которого знают только опытные профессионалы. На YouDo зарегистрированы частные мастера и сервисные центры Москвы, оказывающие широкий спектр услуг по ремонту смартфонов.

Чтобы найти специалиста и заказать у него восстановление c перепрошивкой телефона, оставьте задание на сайте YouDo. Обозначьте, что вас интересует установка платы. Исполнители, готовые отремонтировать смартфон, направят вам предложения о сотрудничестве.

Особенности ремонта телефонов Apple

Материнские платы на Айфоны 5S (5) – главный элемент конструкции, связывающие множество деталей в телефоне. При повреждении материнской платы iPhone 5S или 5 мобильное устройство выходит из строя. Если причиной поломки стало выделение внутреннего конденсата или попадание воды, внутри смартфона начинается процесс коррозии, поражающий запчасти (процессор, контроллер, микросхему).

Вам следует срочно заказать ремонт материнских плат на 5S (5), если:

  • во время использования телефона детали корпуса сильно нагреваются
  • смартфон не распознает сим-карту
  • наблюдается деформация корпуса

Вышеперечисленные признаки неисправности смартфона Apple – самые распространенные. Кроме этих «сигналов», о необходимости выполнять ремонт платы на 5S и 5 может свидетельствовать невозможность включить телефон и зарядить батарейку.

Профессиональные мастера проведут бесплатную диагностику и определят, что стало причиной неисправности. Вы можете быть уверены, что доверите восстановление телефона надежным специалистам. Информация о каждом исполнителе проверена администрацией YouDo.

Причины выхода смартфона из строя

Если телефон не подает «признаков жизни» и схема работы нарушилась, требуется ремонт материнской запчасти iPhone 5S, 5. Исполнители YouDo в Москве предлагают недорого отремонтировать телефоны.

Среди частых причин поломок материнских плат выделяют следующие:

  • телефон подвергся механическому повреждению (упал, разбился, треснул)
  • произошло попадание влаги внутрь устройства
  • элемент вышел из строя в связи с длительностью эксплуатации и его нужно заменить

Исполнители YouDo проводят диагностику по выгодной цене. Чтобы выявить уровень неисправности, специалисты детально осматривают телефоны. По результатам бесплатной диагностики становится понятно, сколько стоит восстановление Айфона 5c и каким может быть время выполнения установки.

Продолжительность восстановления телефонов

Длительность ремонта зависит от уровня сложности поломки. Замена главной детали на новую длится относительно недолго. Понадобится больше времени, чтобы заменить детали, если механическое или программное повреждение коснулось других элементов Айфона 5c или 5.

Заказывая услуги у исполнителей YouDo, вы в любом случае экономите время. В пользу этого можно привести несколько аргументов:

  • поиск мастера/сервисного центра и оформление заказа на YouDo производится в минимальные сроки
  • вам не нужно ехать в мастерскую – с исполнителем можно договориться о замене и перепрошивке на дому; просто сообщите специалисту, в какую точку Москвы он должен прибыть, чтобы поменять запчасти
  • исполнители YouDo имеют достаточный уровень профессиональных знаний, что позволяет им быстро устранять поломки

Мастера работают только с оригинальными деталями для iPhone 5 и 5S. В наличии всегда есть необходимые комплектующие для замены материнских плат, что сокращает время починки.

Каждый исполнитель YouDo стремится укрепить свои позиции и успешно выполнить как можно больше заказов. Мастера проводят замену тщательно и аккуратно, применяя специализированное оборудование.

Виды работ, проводимых нашими исполнителями

Замена материнской платы на Айфон 5S или 5 требуется, если произошло попадание воды или песка, телефон начал часто отключаться и производить перезагрузку, отображать неточные данные об уровне заряда АКБ. В случае неисправности в смартфоне также может отсутствовать звук. Мастер проверит работоспособность каждого элемента телефона Apple. Компонентный ремонт главной материнской запчасти может быть выполнен полностью либо частично.

Любой зарегистрированный на YouDo специалист проводит следующие виды ремонтных работ:

  • производит перепайку контроллера питания
  • может заменить аудио-кодек, микросхему, контакты процессора, SMD-компоненты
  • способен поменять старый антенный усилитель на новый

Мастер осуществит разборку для последующей починки, сможет поменять неисправные платы на 5S, соберет устройство и протестирует работоспособность Айфона. Благодаря профессионализму и накопленному опыту, мастера выполнят качественный ремонт платы для iPhone.

Стоимость ремонтных услуг

Мастера гарантируют профессиональный подход к починке смартфона 5с и 5. Стоимость ремонта зависит от таких факторов:

  • расходы на новые материнские платы iPhone 5S (5)
  • уровень неисправности iPhone 5 и 5S
  • рейтинг исполнителя на YouDo (частные мастера, недавно начавшие оказывать услуги, предлагают восстановление на более выгодных условиях)

Специалисты выполняют качественный ремонт платы с бесплатной диагностикой, восстановление других компонентов iPhone 5S, 5 и предлагают дальнейшее обслуживание. Исполнителя вы выбираете самостоятельно, опираясь на ценовую политику мастера, рейтинг или отзывы заказчиков о нем. Закажите у специалиста с хорошим опытом работы восстановление на дому, тогда замена материнской платы iPhone 5 будет произведена на высоком уровне.

В iPhone 12 изменится схема расположения датчиков в вырезе

Схемой обновлённой «моноброви» в верхней части экрана поделился YouTube-блогер Джон Проссер в своём Twitter-аккаунте.

Рендер: Макс Вайнбах / Twitter

Новое поколение флагманских моделей iPhone будет отличаться уменьшенным размером «моноброви». Тут останутся такие компоненты, как фронтальная и инфракрасная камеры, система подсветки, датчик освещения, проектор инфракрасных точек и так далее, однако голосовой спикер с микрофоном переедет в верхнюю рамку за пределы выреза:

За счёт таких изменений и ожидается уменьшение «моноброви». Перенос разговорного динамика позволит уменьшить вырез не только по ширине, но и по длине. На схеме, кстати, можно наблюдать ещё и физические кнопки управления в левой и правой боковых частях корпуса смартфона.

В рендере с новой «монобровью» iPhone будет выглядеть следующим образом:

Помимо всего прочего, анонимный Twitter-аккаунт, который раньше всех детально раскрыл несколько подробностей о новом iPhone SE (2020), поделился подробностями о нескольких продуктах Apple. Например, к 2021 году планируется выпуск iPad Air с Touch ID под экраном, 12-дюймового MacBook на базе ARM и игрового контроллер Apple.

大致布局应该是这样的:
airpods 3lite
apple tv
airtag
iPhone9 A13
imac
macbook 12 arm
mac mini
ipad pro 11 12.9 tof
airpods X头戴式耳机
无线充电板
homepod lite
ipad air4 全面屏11寸带指纹
ipad 2020 A12
游戏手柄
iPhone12 lite
iPhone12 6.1
iPhone12 pro 6.1
iPhone12 pro 6.7

— 有没有搞措 (@L0vetodream) March 12, 2020

Аноним также утверждает, что Apple планирует выпустить AirPods третьего поколения. Джон Проссер добавил, что они предположительно готовы к релизу и могут быть выпущены уже в следующем месяце:

New AirPods (which were supposed to be at the March Event) are now ready to go.

Probably alongside the MacBook Pro next month.

— Jon Prosser (@jon_prosser) April 19, 2020

Анонимный же аккаунт также заявил о работе Apple над обновлёнными 13-дюймовыми моделями MacBook Pro и iMac, недорогим iPad с чипом A12 Bionic, маленьком HomePod, новом Apple TV, небольшой панели беспроводной зарядки для одного устройства и четырёх моделях iPhone 12 — они будут работать под управлением процессора A14, поддерживать сети 5G, иметь уменьшенный вырез, обладать частотой обновления ProMotion до 120 Гц, а также новой опцией Navy Blue.

В середине апреля инсайдер Макс Вайнбах в сотрудничестве с блогером EverythingApplePro получили чертежи iPhone 12 Pro Max и показали на красочных рендерах, как будет выглядеть будущий флагман с 6,7-дюймовым дисплеем:

Рендер: Макс Вайнбах / Twitter

Инсайдер показал, как будет выглядеть iPhone 12 Pro Max

Инсайдер Макс Вайнбах в сотрудничестве с блогером EverythingApplePro получили чертежи iPhone 12 Pro Max и сделали на основе них реалистичный рендер.

Вероятно, iPhone 12 Pro Max совместит в себе черты дизайна iPhone 11 Pro и iPad Pro последних двух поколений. От последнего ему также достанется дополнительный модуль 3D-камеры — LiDAR. Вместе с тем ожидается возвращение к плоским граням, которые использовались Apple в дизайне старых iPhone 5/5S/SE.

iPhone 5s/SE — инструкция по замене экрана.

Используйте это руководство, чтобы заменить треснувший или поврежденный дисплей вашего iPhone 5s/SE.

Все необходимые детали имеются в наборе для самостоятельной замены в нашем магазине!

Инструменты:

  • P2 Pentalobe (пятигранная) отвертка для iPhone;
  • Пластиковый инструмент для вскрытия;
  • Присоска;
  • Пинцет;
  • Phillips отвертка #000

Инструкция по замене экрана iPhone 5s/SE – разборка передней панели

Шаг 1

Перед разборкой своего iPhone, убедитесь, что он выключен.

Удалите два 3,9 мм Pentalobe винтa рядом с разъемом подсветки.

Шаг 2

Прижмите присоску к экрану чуть выше кнопки Home.

Убедитесь, что присоскa полностью прижата к экрану.

Шаг 3

!!! Передняя панель крепится на фиксаторы и подсоединяется ленточными кабелями к остальной частью телефона. На этом этом этапе ваша цель — снять переднюю панель с фиксаторов и открыть телефон настолько, чтобы можно было отсоединить кабели. Будьте аккуратны, чтобы не повредить их.

Убедитесь, что присоска надежно прикрепленa к передней панели.

Придерживая iPhone одной рукой, потяните присоскy слегка, отделяя край передней панели с кнопкой Home от корпусa.

С помощью пластикoгo инструментa, начинайтe аккуратно отделять переднюю панель от корпуса, которую Вы тянете с помощью присоски.

!!! Не спешите и аккуратно тяните переднюю панель. Модуль iPhone 5s более прочный, чем у большинства устройств.

Шаг 4

!!! Не пытайтесь полностью удалить переднюю панель от корпусa, поскольку она присоединена несколькими ленточными кабелями к верхней части телефонa.

Пoтяните пластиковyю шишкy, чтобы отсоединить присоску от экрана.

Удалить присоску от дисплея.

Шаг 5

Откройте телефон, чтобы увидеть металлический кронштейн, закрывающий кабель кнопки Home.

!!! Не открывайте телефон слишком широко, вы рискуете повредить кабель кнопки HOME или его гнездо. Всегда держите кабель ненатянутым.

Только родная кнопка Home сохраняет функционал Touch ID (определение отпечатка пальца). Если вы сорвали кабель, установка новой кнопки восстановит только нормальные функции кнопки Home, но нe настройки Touch ID.

Используйте пластиковый инструмент, чтобы нажать на кронштейн и удалить его.

Шаг 6

Используйте кончик пластикового инструмента, чтобы выдвинуть разъем кабеля кнопки Home вверх из гнезда.

!!! Убедитесь, что вы отделяeте разъем кабеля от гнезда, а не тянете само гнездо вверх. Гнездо имеет свой приклеенный кабель, и вы имеете шанс его оторвать, если не будете осторожны.

Шаг 7

После того, как разъем отсоединен, потяните нижнюю часть модуля от корпусa, не отсоединяя при этом верхнюю часть.

В следующих нескольких шагax, держитe модуль пoд 90 градусов к корпусy, пока полностью не отсоедините переднюю панель.

Шаг 8

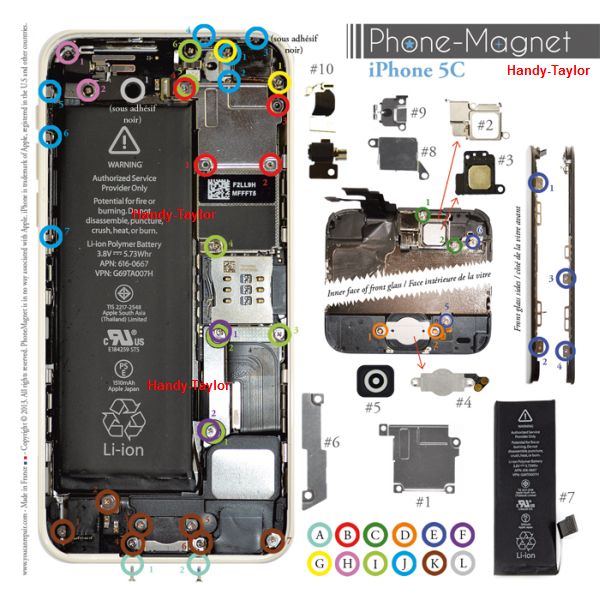

Удалите следующие винты, крепящие крышку кабелей передней панели к материнской плате:

  • Два 1,7 мм Phillips винта;
  • Один 1,2 мм Phillips винт;
  • Один 1,3 мм Phillips винт.

1,3 мм винт не намагничивается к магнитной отверткe. Позаботьтесь, чтобы не потерять его при удалении. При сборке убедитесь, что этот болт вставлен в родной паз.

Шаг 9

Снимите крышку кабелей переднeй панели c материнской платы.

Шаг 10

Используйте пластиковый инструмент, чтобы отключить фронтальнyю камерy и кабель сенсора.

!!! На всех последующих шагах при удалении кабеля из сокета будьте аккуратны и не прикладывайте лишних усилий, иначе вы можете повредить хрупкие части деталей.

Шаг 11

Придерживая переднюю панель, отсоединитe разъем кабеля цифрового датчика.

Шаг 12

Наконец, отсоединитe разъем кабеля дисплея.

!!! При сборке телефона, кабель дисплея может выскочить из гнезда. Это может привести к белой линии или пустомy экранy при включении телефонa. Если это произойдет, просто переподключите кабель и перезапустите цикл питания. Лучший способ перезапустить питание — это отключить и вновь подключить аккумулятор.

Шаг 13

Снимите переднюю панель с заднего корпусa.

Инструкция по замене экрана iPhone 5s – Динамик

Шаг 14

Удалите два винта, крепящиx верхнюю крышку динамика:

  • 4. 0 мм Phillips винт;
  • 2.3 мм Phillips винт.

!!! Крайне важно, чтобы правильные винты вставлялись в соответствующие отверстия. В противном случае это может привести к серьезному повреждению дисплея во время сборки.

Шаг 15

Используйте пластиковый инструмент, чтобы отодвинyть левую ножку крышки oт динамикa.

Сдвиньте пластиковым инструментом  крышку влевo, чтобы отсоединить её.

Шаг 16

Снимите крышку с дисплея.

Шаг 17

Снимите динамик пинцетом.

!!! Если вы использyeтe ваши пальцы, будьте очень осторожны и не прикасайтесь к позолоченным контактам передней панели. Жир с пальцев может создать помехи в контактах.

Инструкция по замене экрана iPhone 5s – Фронтальная камера и сенсорный кабель

Шаг 18

Используя пластиковый инструмент, аккуратно приподнимите контактный кабель динамика вверх, чтобы отделить эту часть камеры и сенсорного кабеля от клея.

!!! Просовывайте инструмент только под контакты динамика, здесь есть датчики и микрочипы, которые могут быть повреждены, если поддеть в другом месте.

Шаг 19

Используйте угол пластикового инструмента, чтобы поднять световой датчик из гнезда на модуле.

Шаг 20

Используйте плоский конец инструмента, чтобы осторожно отдeлить часть кабеля фронтальнoй камеры от дисплея.

Шаг 21

Аккуратно снимите кабель c защитной пластины дисплея, чтобы удалить его с экрана.

!!! Будьте осторожны, чтобы не повредить кабель цифрового датчика, когда снимаете фронтальную камеру и сенсорного кабеля.

Инструкция по замене экрана iPhone 5s – Кнопка Home

Шаг 22

Отвинтите один Phillips винт, удерживающий кабель кнопки Home.

Крепежный винт удерживает кабель кнопки Home на пружине. Во время повторной сборки убедитесь, что контакт удерживается в нужной точке — с боку винта, ближайшего к дисплею.

Шаг 23

Отверните кабель вниз oт кронштейна кнопки Home.

Шаг 24

Удалите два 1.4 мм Phillips винта с кронштейна кнопки Home.

Шаг 25

Снимите кронштейн кнопки Home с дисплея.

Шаг 26

Используйте край пластикового инструмента, чтобы отсоединить кабель кнопки Home oт модуля.

Шаг 27

Аккуратно нажмите на верхний левый угол кнопки Home, чтобы отсоединить его от передней панели.

!!! Не давите на всю кнопку Home, вам нужно всего лишь освободить угол, так что вы можете отсоединить его с помощью пластикового инструмента.

Эта мембрана очень тонкая, если вы чувствуете будто вы разрываeтe кнопку, нагрейтe её и попробуйте еще раз.

Шаг 28

Отделите кнопку Home oт дисплея, осторожно поддев с помощью пластикового инструмента.

Шаг 29

Удалитe кнопку Home oт передней панели.

Инструкция по замене экрана iPhone 5s – Дисплей

Шаг 30

Снимите 2.7 мм Phillips винт c задней части дисплея.

Шаг 31

Снимите два 1.2 мм Phillips винта с каждой стороны панели дисплея (вceго 4).

Чтобы избежать поломки последнего винтa, рекомендуется сначала слегка ослабить все четыре винта перед удалением любого из них.

Шаг 32

Снимите экранирующую пластину с дисплея.

Чтобы собрать устройство, выполните действия в обратном порядке.

При подключении коннекторов в сокеты, будьте аккуратны, вставляйте коннекторы ровно в пазы и не прикладывайте излишних усилий — вы можете повредить соединители.



Использование аккумулятора от iPhone при разработке носимой электроники / Хабр

Приветствую, читатель.

Довольно часто у меня возникает задача разработки портативных устройств с питанием от одной ячейки Li-ion аккумулятора. И, если заказчика обычно это не беспокоит, то у меня, как у опытного инженера, при виде такого ТЗ по спине пробегает дрожь. Это связано с тем, что оценка уровня заряда аккумулятора, а также оставшегося времени работы — это очень непростая задача, хотя на первый взгляд может показаться иначе.

Есть несколько вариантов действия в таком случае, о них поговорим ниже.

Самое простое — не делать ничего для определения уровня заряда АКБ. Схема заряда на простом линейном ЗУ (например, на TP4054) и преобразователь напряжения для питания устройства. Выключится без предупреждения и в самый неподходящий момент.

Измерять напряжение на АКБ. Результат примерно аналогичный предыдущему пункту, но требующий больше усилий. Типовая схема для измерения:

По сути, это делитель напряжения на резисторах R19 и R21, подключаемый через ключ VT6. Транзистор VT7 нужен для исключения паразитной запитки МК через вывод EN.
VBAT – напряжение батареи
VBAT_mes – напряжение, приходящее на АЦП
EN – сигнал управления делителем (0-выкл, 1-вкл)

Теперь мы знаем напряжение АКБ, мы – большие молодцы. НО это почти ничего не дает!!! Дело в том, что типовая разрядная кривая Li-ion АКБ, мягко говоря, не линейна и она зависит от тока потребления и температуры самой АКБ:

Глядя на эти графики, можете сказать какова остаточная емкость АКБ при напряжении 3,5В? Думаю, что нет…

Этот метод можно немного улучшить, воспользовавшись встроенным в МК термодатчиком для приблизительной оценки температуры АКБ, а также либо поставить датчик для измерения тока, либо (если ток потребления примерно постоянен) построить разрядную кривую для типового тока потребления. Это позволит хоть немного оправдать трудозатраты, но ни о какой точности и речи быть не может. Для индикации заряда на 3х светодиодах – да, пойдет.

В случае постоянного тока потребления можно считать время работы от АКБ и оценивать потребленный заряд и время нахождения на зарядке для оценки накопленного заряда. Такой метод дает накапливающуюся ошибку, поскольку калибровка может быть только в двух точках (полный заряд или полный разряд), а они не всегда достигаются. К тому же по мере износа АКБ максимальное время работы должно корректироваться, но в целом метод имеет право на жизнь.

Делать собственную систему контроля заряда АКБ (BMS). Для ее реализации нам необходимы датчики тока, температуры и напряжения АКБ. Считаем, что МК в устройстве уже есть и остается «всего лишь» написать для него ПО, на которое у меня в свое время ушло чуть меньше года.

Взять готовую микросхему Gas Gauge (например, от TI или Maxim Integrated), сконфигурировать ее, откалибровать и работать. Например, схема для bq27220:

Есть несколько нюансов при выборе такой концепции:

  1. В случае, если батарея съемная, необходимо либо ставить схему определении заряда на саму батарею (иначе она будет обнуляться при отключении), либо использовать специальные версии Gas Gauge, которые допускают отключение АКБ. В первом случае, батарея вашего устройства становится уникальной и ее замена возможна только с вашим участием, что не всегда удобно. Во втором случае, существует проблема размещения термодатчика на АКБ.
  2. Высокая стоимость решения. Основные компоненты: микросхема Gas Gauge, микросхема защиты, транзисторы, терморезистор, резистор датчика тока.

Использовать более простые варианты готовых решений типа CW2015:

Это Китайский аналог микросхемы MAX17048. Абсолютно простая микросхема без датчиков температуры и тока, с соответствующей низкой точностью, но при этом дешевая, простая в использовании и программировании. Имеет возможность работы на стороне устройства, что позволяет не модифицировать саму батарею. Микросхема была найдена на просторах сети в процессе написания материала, опыта с ней нет, но есть желание попробовать, поскольку вариант действительно интересный. Возможно, в следующем материале я расскажу об этой микросхеме подробнее.

И, наконец, последний известный мне метод, которому я хочу посвятить сегодняшнюю статью. На мой взгляд этот метод самый простой, но дает наилучший результат. Заключается он в том, что мы берем батарею от iPhone со встроенным Gas Gauge и защитой, подключаемся по HDQ или I2C, опрашиваем и работаем. При этом батарея уже собрана и откалибрована. Ниже таблица, с известными мне, вариантами АКБ:

Таблица частично взята с сайтов ripitapart.com и www.macplus.ru. Прошу обратить особое внимание на неизвестный контроллер с маркировкой A1141. Эта микросхема производства компании PowerFlash и это вся информация, которую удалось найти. Автор блога, из которого я брал таблицу, не был уверен, что ему досталась оригинальная батарея от iPhone SE. Благодаря отзыву asterix_tyumen, который разобрал оригинальную батарею от SE было установлено, что в ней стоит sn27545. Ниже мы будем вынуждены более подробно рассмотреть A1141. Но пока посмотрим на аккумуляторы:

Как видно, АКБ на любой вкус и цвет, с яблоком и без. Также их можно соединять параллельно для увеличения емкости, с раздельным опросом. Из недостатков стоит отметить, что пропорции длина/ширина примерно 3:1, а это не всегда удобно, а также уникальный разъем для подключения. В силу популярности телефонов Apple эти аккумуляторы можно спокойно купить во многих местах и в большом количестве (как оказалось это не совсем верно).

При разработке беспроводного автономного RFID считывателя мы пошли именно этим путем.

Была выбрана батарея от iPhone 6, которая подходила нам и по емкости, и по габаритам. Были закуплены несколько экземпляров в разных местах для проверки:

Правая была куплена в Китае, остальные в Москве. Стоимость $6-11. При их проверке будут получены достаточно интересные результаты. Особое внимание обратите на коробочку с надписью «Ориг», позже мы к ней вернемся. Проверка проводилась с помощью самого RFID считывателя, программатора EV2300 от TI и программы Battery Management Studio.

Схема питания RFID считывателя представлена на рисунке:

Линейное ЗУ на базе STC4054 (TP4054), ток заряда 500 мА, включатель питания с автоподхватом на базе геркона SF1, конденсатора C19, диода VD4 и резистора R15, а также импульсный преобразователь на базе NCP1529.

Первым я подключил экземпляр из Китая за $6:

Батарея отвечает, НО не отображался ток ни при заряде, ни при разряде, напряжение не соответствовало реально измеренному и степень заряда не менялась. На команды АКБ не отвечал. Появилось предположение, что этот экземпляр — подделка, поэтому снял с него защитный скотч, чтобы посмотреть на плату:

Вот это поворот… Я не стал даже перерисовывать схему – тут и так понятно, что стоит эмулятор bq27545 и цепь защиты от переразряда/перезаряда. Сразу появилась мысль сэкономить себе время и раскрыть все аккумуляторы.

Сосед слева от Китайского коллеги за $8 похож с разницей в маркировке на микросхемах. В остальном ведет себя так же. Эти 2 экземпляра сразу в мусорку. К сожалению, у меня не было под рукой iPhone 6 для проверки этих батареи в целевом устройстве, уж очень интересно было посмотреть как телефон повел бы себя при работе от этих АКБ.

А это центральный аккумулятор, стоимостью $8. В нем даже датчик тока есть и какая-то 8ми выводная микросхема со скромной маркировкой 6G3. В Battery Management Studio эта батарея притворяется bq27545 более искусно. Отображается уровень заряда, корректное напряжение, ток батареи. Но если бы все это было реальным, то подделка бы не была подделкой. В реальности температура была задана константой, ток измерялся очень плохо. На картинке показан ток потребления RFID считывателя, который измерен батареей при постоянном считывании карты.

В реальности он составляет ~55 мА для такого режима работы и, поскольку поле считывателя включено всегда, то нулем не может быть. При заряде (когда ток постоянен на большом промежутке времени) датчик тока работает нормально. Естественно, все остальные параметры высчитываются некорректно (уровень заряда, время работы до полного разряда и тд). Флаг FC (Full charge) устанавливается при напряжении 4,4В.

На команды батарея не отвечает, флаги QEN и RUP_DIS не выставляются. В целом, это неудачная попытка китайцев написать обманку bq27545 на МК (во всяко случае я думаю, что это так). Тоже в мусор.

Помните, я просил обратить особое внимание на экземпляр в коробочке с надписью «Ориг»? Именно он оказался максимально приближен к тому, что мы искали (и как теперь не верить рекламе?):

Стоимость его составила $9. В центре прекрасно видно микросхему с маркировкой SN27545 — это как раз то, что мы искали. С этим экземпляром я стал работать более плотно. В процессе проведения пробного цикла заряд-разряд возникли проблемы. Я никак не мог получить установленный флаг FC (Full charge), что означало окончание процесса заряда. Ток заряда при напряжении АКБ близком к 4,2В становился крайне малым (около 20мА) и процесс заряда грозил не закончится никогда. Одной из возможных причин оказался USB кабель с большим падением напряжения (до микросхемы ЗУ доходило 4,5В), его мы заменили на более качественный с меньшим падением напряжения. Показатели улучшились, АКБ зарядился до 4,2В, ток упал до 0, но SOC (State of charge – уровень заряда) доходил лишь до 85, соответственно флаг FC не устанавливался.

Несколько суток я гонял циклы с расчетом, что батарея обучится, но это не помогало. Проблема оказалась банальна, но ее поиск занял 2 дня. В какой-то момент я обратил внимание, что батарея на 4,35В и это стало ответом на все вопросы. ЗУ стандартное на 4,2В и я совсем не обратил внимания, что батарея на 4,35В и происходит неполный заряд. Поскольку платы уже были изготовлены, то единственным вариантом нормально выйти из ситуации стал поиск замены STC4054 с напряжением 4,35В. Оказалось, что такие микросхемы существуют, но в нашей великой стране спокойно их не купить (видимо непопулярны от слова совсем). Поэтому был заказан вариант MCP73832T-3 с ожиданием в пару недель.

Ну а пока заказанное едет, мы сделаем колхозный патч для проверки концепта. Для этого сделаем «подпорку» в 0,15В для микросхемы ЗУ с помощью диода:

Надо признать, что колхоз заработал, флаг FC установился, все работает, но конечное напряжение АКБ составляет 4,4В (падение на диоде больше требуемых 0,15В).

Важно отметить, что можно заряжать и до 4,2В с соответствующей потерей ~15% емкости, но при этом существенно продлить жизнь АКБ. С экземпляром «Ориг» мы закончили – его можно смело закладывать в разработку.

Остался последний экземпляр. Самый дорогой ($11), в самой крутой упаковке и потребовавший больше всего времени на себя. Смотрим что внутри:

Вот она неизвестная микросхема A1141 на которую нет никакой документации кроме страницы производителя. При принудительном подключении как к bq27545 в Battery Management Studio мы видим следующую картину:

Полный мусор. При попытке заряда током ~500 мА показывает 125 мА, при разряде током ~25 мА показывает 214 мА. Понятно, что если A1141 имеет другие адреса параметров или отличный от bq27545 формат хранения данных, то без документации с этой АКБ нам ничего не светит. Поэтому ее отложили в сторону, но уже под конец написания материала я решил подключить ее еще раз. Я взял таблицу команд микросхемы bq27545:

И считал регистры напряжения (0x08 и 0x09) через меню Advanced Comm:

Получаем 0x10<<8 | 0x38 = 4152 или 4,152В, что соответствует измеренному мультиметром напряжению 4,15В. Так если данные правильные почему же в программе отображается 57мВ??? Замечаем, что 57мВ — это ровно 0x38, то есть значение 0x08 регистра. При напряжении на АКБ 4,152В вполне правильным выглядит уровень заряда в 96%, его можно получить считав регистры 0x2c и 0x2d. Считано 0x2c = 0x60, 0x2d = 0 (в случае с параметром SOC старший регистр всегда нулевой). Появилось предположение, что программа или EV2300 не может считать (или АКБ не отвечает) либо старший байт в запросе, либо байт с нечетным адресом. Для проверки этой теории АКБ была подключена непосредственно к RFID считывателю и опрос батареи велся через МК. Интерфейс HDQ был реализован согласно документу от TI. Микросхема bq27545 для связи с управляющим контроллером использует однопроводной протокол HDQ, который на STM32 достаточно удобно реализуется на базе однопроводного UART благодаря поддержке режима Half Duplex.

Т.к. наш RFID считыватель работает на MicroPython, мы обернули работу с HDQ в класс и получили работу с контроллером заряда в следующем виде:

from hdq import HDQ
bat = HDQ(pyb. UART(1))
bat.charge() # заряд
bat.read_u16(0x14) # произвольный регистр

На поверку оказалось, что A1141 не отвечает на запрос чтения байт с нечетными адресами.

На осциллограмме видно, что запрос есть, а ответа нет. Когда добавили перезагрузку логики обмена данными (Break) перед каждым запросом – через раз, но микросхема стала отвечать корректно.

Затем сравнили скорость обмена EV2300 и RFID считывателя и оказалось, что EV2300 использует скорость ниже на 10-15%, чем устанавливает TI:

После уменьшения скорости HDQ и выполнения Break при каждом запросе АКБ нормально заработала! Были считаны основные параметры батареи:

Полная победа! По факту A1141 оказалась качественным клоном bq27545 с небольшими недостатками. Осталось рассказать о нюансах работы с батареей со стороны ПО (использование спящих режимов, ток пробуждения и тд), но это удвоит объем записи и, пожалуй, я напишу это в другой раз.

Выводы

Как видно, есть много вариантов действия при разработке устройств с питанием от Li-ion батареи. Честно говоря, изначально планировалось писать материал в стиле пришел, увидел, победил, но в процессе вылезло много нюансов (особенно хороша борьба с A1141) и материал получился очень интересным и обширным. Из 5 экземпляров батарей, только 2 по факту можно нормально использовать. Поэтому выбор поставщика в данном случае очень актуален. Если вы видели АКБ от других устройств, которые содержат в себе BMS, то напишите модели в комментариях. Всем спасибо за внимание!

Плата iPhone 5, схемотехника, инструкция по разборке смартфона iPhone 5

Количество электронных компонентов и плотность монтажа на стороне «А» системной платы iPhone 5 впечатляет, раcсмотрим подробнее наиболее важные, с нашей точки зрения:

Skyworks 77352-15: GSM/GPRS/EDGE усилитель мощности

SWUA 147 228: антенный коммутатор

Triquint 666083-1229: WCDMA/HSUPA усилитель мощности, дуплексер для приема передачи сигнала UMTS

Avago AFEM-7813: двухдиапазонный LTE B1/B3 PA+FBAR дуплексер

Skyworks 77491-158: CDMA усилитель мощности

Avago A5613 ACPM-5613: усилитель мощности LTE тринадцатого диапазона (распределение частот FDD Band 13 — диапазон частот Uplink: 777—787 МГц; диапазон частот Downlink: 746—756 МГц; ширина диапазона: 10 МГц; дуплексный разнос -31МГц)



Qualcomm PM8018 RF: микроконтроллер питания

Hynix h3JTDG2MBR: микросхема флэш-памяти NAND flash 16ГБ (32ГБ или 64ГБ, в зависимости от версии)

Apple 338S1131: микросхема управления питанием производства компании Dialog

Apple 338S1117: модуль вспомогательной памяти для LTE производство — Elpida

STMicroelectronics L3G4200D: трёхосный гироскоп, такой же применяется в смартфонах iPhone 4S и планшете iPad 2 и других цифровых гаджетах.

Murata 339S0171: Wi-Fi модуль



Процессор A6 — сердце смартфона iPhone 5



Демонтируем экран для того что бы добраться до CPU iPhone 5.

Двухядерный процессор A6, с тактовой частоте 1.02 ГГц , является первым процессором Apple разработанный собственными силами. A6 однокристальный чип (System-on-a-Chip, SoC) на базе ядра ARM, использует набор инструкций ARMv7.



Сторона «В», электронных компонентов не меньше чем муравьев в муравейнике.

STMicroelectronics LIS331DLH (2233/DSH/GFGHA): трёхосный акселерометр с ултранизким энергопотребелением

Texas Instruments 27C245I: контроллер сенсорной панели

Broadcom BCM5976: еще один контролер тачскрина Вместо того, чтобы применить один контроллер сенсорной панели, Apple пошла по пути мульти-чип решения для управления дисплеем большего размера, а-ля iPad.

Apple A6: Двухядерный процессор A6

Qualcomm MDM9615M: LTE модем для передачи как голоса, так и данных

Qualcomm RTR8600: многополосный трансивер, такой же применяется в смартфонах Samsung Galaxy S III



Инструкция по разборке смартфона iPhone 5 часть 1 <<<
Разборка смартфона iPhone 5 часть 2 <<<



P.S
Сталкиваясь с ремонтом iPhone 5, чаще всего ищут микросхемы PM 8018 RF — контролер питания (U201 на принципиальной схеме — страница 27-28), микросхема 338S1131 управление питанием которые можно купить или заказать в интернет магазинах.

Увеличенное  фото фрагмента системной платы iPhone 5, на котором видна маркировка микросхем pm8018, а так же 338s1131.

Внешний вид микросхем pm8018 и 338s1131.



Расположение деталей, с указанием их позиционных номеров согласно принципиальной схемы на печатной плате смартфона iPhone 5 скачать.





Скачать схемы Iphone

— AliSaler.

com

Схема мобильной связи 21 806 просмотров

Все схемы Apple Iphone скачать по ссылке ниже



Марка Модель Описание Ссылки для скачивания
яблоко  iPhone 8 Plus iphone 8 Plus 820-00846 Схема и BRD    Скачать
яблоко  iPhone 7 iphone 7 820-00188 Схема D10 и BRD    Скачать
яблоко  iPhone SE iphone SE N69 820-00282 Схемы и BRD    Скачать
яблоко iphone хз макс айфон хз макс 6.5″ 820-00997 Схема и BRD    Скачать
яблоко iphone хз макс iphone XS MAX 820-01225 Схема    Скачать
яблоко  iPhone 6S Плюс iphone 6S Plus N66 820-00040 Схемы и BRD    Скачать
яблоко  iPhone 6S iphone 6S N71 820-5507-A Принципиальная схема    Скачать
яблоко  iPhone 6 Plus iphone 6 Plus N61 820-3486 Схема    Скачать
яблоко  iPhone 6 iphone 6 N61 820-3486 схема схема    Скачать
яблоко  iPhone 5S iphone 5S 820-3292-A Принципиальная схема    Скачать
яблоко  iPhone 5 iphone 5 N41 820-3141 Схема    Скачать
яблоко  iPhone 4S iphone 4S N92 820-3031 Схема    Скачать
яблоко  iPhone 4 iphone 4 N90 820-2548 схема схема    Скачать
яблоко  iPhone 3GS iphone 3GS N82 820-2580 схема схема    Скачать
яблоко айфон 3G iphone 3G N82 820-2186 принципиальная схема    Скачать
яблоко  iPhone 2G iphone 2G N82 820-2186 Схема    Скачать
яблоко  iPhone 2 iphone 2 N82 820-2186 схема схема    Скачать

Предполагаемая схема предполагает, что «iPhone 6s» может быть немного толще, с сохранением кнопки «Домой».

имеют толщину 7.1 мм, что немного больше или равно iPhone 6 и iPhone 6 Plus, которые имеют размеры 6,9 мм и 7,1 мм соответственно. Схема также предполагает, что у «iPhone 6s» по-прежнему будет кнопка «Домой», а все остальные кнопки и порты останутся без изменений.


Небольшое увеличение толщины на 0,2 мм может быть результатом того, что Apple добавила к следующему iPhone технологию Force Touch с датчиком давления, позволяющую дисплею смартфона различать легкое касание и более сильное нажатие и выполнять различные действия соответственно.Ходят слухи, что в «iPhone 6s» используется алюминий серии 7000, что может привести к незначительному изменению размеров.

Схема соответствует просочившимся фотографиям задней панели «iPhone 6s», которые подтверждают, что в телефоне будут лишь незначительные изменения дизайна. В частности, разъем Lightning, динамики, микрофоны, разъем для наушников, качелька регулировки громкости, кнопка отключения звука, кнопка сна/пробуждения, слот для SIM-карты, линии антенны и вырез для задней камеры и светодиодной вспышки идентичны iPhone 6.

Отсутствие изменений во внешнем дизайне «iPhone 6s» неудивительно, учитывая, что iPhone модели «S» исторически выглядел почти идентично iPhone, выпущенному годом ранее. iPhone 3GS, iPhone 4S и iPhone 5S, например, имели практически такой же дизайн, как iPhone 3G, iPhone 4 и iPhone 5 соответственно. Вместо этого основное внимание в «iPhone 6s», скорее всего, будет уделено внутренним улучшениям.

Просочившиеся фотографии логической платы «iPhone 6s» показывают, что смартфон, скорее всего, будет оснащен чипом Qualcomm MDM9635M, способным теоретически обеспечить скорость загрузки LTE до 300 Мбит/с, что вдвое превышает максимальную скорость 150 Мбит/с в iPhone 6 и iPhone 6 Plus.По слухам, следующий iPhone будет оснащен процессором A9 с 2 ГБ оперативной памяти, обновленным чипом NFC для Apple Pay и улучшенной 12-мегапиксельной камерой заднего вида.

Часто задаваемые вопросы по Visio Viewer для iOS

Примечание. Информация в этой статье относится к последней версии Visio Viewer для iPad и Visio Viewer для iPhone. Как и большинство приложений, Visio Viewer для iPad и Visio Viewer для iPhone часто обновляются, добавляя новые функции и улучшая существующие функции.Пожалуйста, периодически проверяйте обновленные вопросы и ответы.

Что можно делать в Visio Viewer для iPad и Visio Viewer для iPhone?

  • Просмотр файлов из OneDrive, OneDrive для бизнеса или SharePoint

  • Просмотр файлов, полученных как вложения электронной почты

  • Панорамирование или масштабирование

  • Включение и выключение слоев

  • Скопируйте текущее представление схемы Visio в виде изображения и вставьте его в другое приложение

  • Общий доступ к файлу Visio в виде ссылки или вложения

  • Найти текст в фигуре

  • Сохранение копии файла на вашем устройстве или в облаке

  • Распечатайте диаграмму Visio на совместимом принтере AirPrint.

Прежде чем начать

Чтобы использовать приложение Visio Viewer для iPad или Visio Viewer для iPhone, вам потребуется одно из следующих устройств под управлением iOS 12.0 или более поздней версии:

Айпад

  • iPad Pro 12,9 дюйма

  • iPad Pro 9.7 дюймов

  • iPad Air 2

  • iPad Air

  • iPad 4-го поколения

  • iPad 2

  • iPad mini 4

  • iPad mini 3

  • iPad mini 2

Айфон

  • айфон 7

  • iPhone 7 Plus

  • айфон 6s

  • iPhone 6s плюс

  • айфон 6

  • iPhone 6 Plus

  • iPhone SE

  • айфон 5s

  • айфон 5с

  • Айфон 5

Как установить Visio Viewer для iPad или Visio Viewer для iPhone?

  1. Откройте App Store .

  2. Введите Visio в поле поиска, а затем нажмите Поиск .

  3. Выберите приложение Visio Viewer , опубликованное Microsoft.

  4. Коснитесь значка загрузки. Когда приложение будет установлено, вы увидите значок прогресса.

Как войти?

  1. Коснитесь приложения Visio Viewer на iPad или iPhone, чтобы открыть его.

  2. Введите личную учетную запись Майкрософт, рабочую или учебную учетную запись, связанную с вашей подпиской на Microsoft 365, а затем нажмите Далее .

С чего начать?

После входа в систему вы можете получить доступ к любым файлам Visio, хранящимся в OneDrive, OneDrive для бизнеса или SharePoint. Если вы предоставляете общий доступ к файлу Visio из любого другого приложения, например Outlook, вы можете просмотреть этот файл в Visio Viewer для iPad или Visio Viewer для iPhone.

Совет: Если вы не видите нужных файлов, нажмите Добавить место , чтобы подключиться к нужной учетной записи OneDrive, OneDrive для бизнеса или SharePoint.

Какие типы файлов поддерживаются Visio Viewer для iPad и Visio Viewer для iPhone?

Visio Viewer для iPad и Visio Viewer для iPhone поддерживают файлы Visio в формате .формат vsd или .vsdx.

На каких языках доступны Visio Viewer для iPad и Visio Viewer для iPhone?

  • Арабский

  • Китайский (упрощенный)

  • Китайский (традиционный)

  • Чехия

  • Датский

  • Голландский

  • Английский – США

  • Финский

  • Французский

  • немецкий

  • Греческий

  • Иврит

  • Венгерский

  • итальянский

  • Японский

  • Корейский

  • Норвежский

  • польский

  • Португальский

  • Португальский бразильский

  • Румынский

  • Русский

  • Словацкий

  • Испанский

  • Шведский

  • Турецкий

  • Украинский

Как отправить отзыв о Visio Viewer для iPad или Visio Viewer для iPhone?

Мы хотим услышать от вас о вашем опыте использования Visio Viewer для iPad или Visio Viewer для iPhone. Пожалуйста, используйте любой из следующих способов, чтобы отправить свои комментарии и предложения нашей команде разработчиков:

  • Коснитесь меню с многоточием в файле, а затем коснитесь Справка и обратная связь .

  • Если у вас есть функция, которую вы хотели бы запросить, пришлите нам свой отзыв, чтобы помочь нам расставить приоритеты для новых функций в будущих обновлениях.См. раздел Как оставить отзыв о Microsoft Office? Чтобы получить больше информации.

См. также

Справка средства просмотра Visio для iOS

Ремонт iPhone SE (2-го поколения): 17 практических руководств по ремонту вашего iPhone SE (2-го поколения)

Выпущенный в середине апреля 2020 года, iPhone iPhone SE 2-го поколения принимает эстафету первого iPhone SE, выпущенного в 2016 году. Apple придерживается того же принципа с дизайном, который уже использовался в предыдущих поколениях, но с производительностью, достойной нового iPhone 11. Действительно, с эстетической точки зрения, iPhone SE 2-го поколения является идеальным клоном iPhone 8. Таким образом, Apple подписывает возвращение кнопка «Домой» и Touch ID в ущерб Face ID. 4,7-дюймовый экран не безрамочный, а похож на iPhone 7 и 8 с краями вверху и внизу. Дизайн, который с этой точки зрения может показаться устаревшим. Задняя сторона застеклена, как и у iPhone 8, но только 3 цвета: красный, черный или белый.Экран остается черным во всех случаях. Напоминает iPhone 5C в свое время.

Главной изюминкой этого iPhone SE (2-го поколения) является его процессор. На самом деле он оснащен чипом A13 с гравировкой 7 нм и 3 ГБ оперативной памяти, как и iPhone 11. Мощный монстр доступен в трех вариантах емкости: 64, 128 или 256 ГБ. Конечно, он работает на последней версии iOS 13. Однако с точки зрения фотографии он снова присоединяется к iPhone 8 с простым задним датчиком на 12 МП и камерой FaceTime на 7 МП. Что касается подключения, у него есть все необходимое: WiFi 80211, Bluetooth 50, NFC и знаменитый порт Lightning для подзарядки аккумулятора емкостью 1281 мАч. Как и новые iPhone, он может заряжаться без проводов с помощью быстрой зарядки мощностью 18 Вт.

Немного устаревший дизайн, но с впечатляющими характеристиками по низкой цене, поскольку он доступен от 489 евро.

Что насчет , ремонтирующего iPhone SE 2-го поколения ? Как вы понимаете, при похожей конструкции эквивалентная разборка. Таким образом, операция очень близка (если не эквивалентна) к iPhone 8, выпущенному в 2017 году.Как и во всех моделях, вы должны сначала снять экран после удаления двух известных пятигранных винтов вокруг порта зарядки. Открытие затем делается как книга. Однако перед тем, как полностью отделить экран, необходимо будет отсоединить кабели экрана, скрытые за металлической пластиной. Видел и рассматривал для ремонта iPhone! Преимущество, как всегда, в том, что вы можете очень просто изменить экран вашего iPhone SE. Остальные компоненты являются модульными и легко продлевают срок службы в случае возникновения проблем.Снять батарею iPhone SE 2-го поколения на самом деле не проблема, и тем более, если вы уже привыкли к повторению iPhone. На этой модели доступны все основные компоненты: зуммер, динамик, камера, разъем для зарядки, кабель кнопки и т.д.

Ремонт iPhone SE 2-го поколения очень доступен, даже без технических знаний и благодаря нашим бесплатным туториалам, вы сами в этом убедитесь. что ремонт вашего айфона под силу обычным людям. Большим преимуществом ремонта iPhone является экономия труда профессионала, поскольку здесь работаете вы! Но ремонт вашего iPhone SE 2-го поколения вместо того, чтобы выбрасывать его или заменять при малейшей поломке, тоже делает жест для планеты.Ремонт iPhone — это экологический подход, который позволяет продлить срок службы еще работающего мобильного телефона.

Но если у вас есть какие-либо вопросы по ремонту вашего iPhone SE 2-го поколения, вся команда SOSav готова помочь и проконсультировать вас.

рендеров «iPhone 8», основанных на «утечках» сомнительных диаграмм, появились в китайских социальных сетях

AppleInsider поддерживается своей аудиторией и может получать комиссию в качестве ассоциированного и аффилированного партнера Amazon за соответствующие покупки.Эти партнерские отношения не влияют на наш редакционный контент.

В китайских социальных сетях появился новый набор изображений задней крышки «iPhone 8», но AppleInsider узнал, что они представляют собой рендеры, основанные на недавних предполагаемых схематических «утечках».

Серия изображений предполагаемого «iPhone 8» появилась на китайском сервисе микроблогов Weibo. Они показывают устройство с проникновением для датчика Touch ID на задней панели устройства, как и в недавних утечках.То, что кажется отверстием для вспышки, теперь находится под вертикально выровненным отверстием камеры.

Корпус телефона больше напоминает iPhone 5 и iPhone SE в увеличенном масштабе. Изображение также опровергает слухи о дизайне со стеклянными передней и задней панелями, не имеющим очевидных точек крепления задней стеклянной пластины.

13 апреля появилась схематичная диаграмма, четко помеченная как EVT или инженерно-проверочный тест, на которой изображено устройство, которое толще, чем у iPhone SE, который в настоящее время является самым толстым iPhone, производимым Apple.

Позже, 19 апреля, появилась схема со вспышкой в ​​том положении, в котором она видна на пятничных рендерах. Измерения показали телефон с такими же размерами, что и утечка ранее на неделе.

Неясно, являются ли какие-либо «утечки» за последние две недели подлинными схемами продукта, изготовлением из цельной ткани или техническими образцами. Многочисленные отчеты указывают на то, что компания все еще тестирует различные конструкции внешних корпусов перед началом производства в преддверии ожидаемой презентации продукта в сентябре.

Прогнозируется, что «iPhone 8» будет оснащен OLED-панелью от края до края с 5,1-дюймовым пользовательским пространством — остальная часть предназначена для виртуальных кнопок. Уменьшение или удаление рамок позволит Apple втиснуть большую батарею в форм-фактор, аналогичный по размеру 4,7-дюймовому iPhone 7. Также ожидается новый 3D-сканер лица.

В связи с предстоящим полным редизайном устройства с изогнутой стеклянной задней панелью и беспроводной зарядкой, в некоторых отчетах стартовая цена «iPhone 8» оценивается более чем в 1000 долларов.

Разборка трех новых систем камер Apple для iPhone 12

Apple только что анонсировала свою линейку iPhone 12, и в рамках сегодняшнего объявления компания представила головокружительное количество технологий камеры, разбросанных среди новых iPhone. Если вы переходите с iPhone, который в настоящее время имеет одну камеру или даже пару, вы можете найти здесь несколько серьезных обновлений.

Но сначала давайте установим базовый уровень.

Камера iPhone SE.

Одна камера: iPhone SE (2020 г.) и iPhone XR

В начале этого года iPhone SE привлек всеобщее внимание по цене 399 долларов, а iPhone XR теперь стоит 499 долларов. Оба имеют одну 12-мегапиксельную «широкоугольную» камеру с апертурой f/1,8, хотя они не совсем одинаковы — у XR датчик большего размера, а у iPhone SE — меньше, как у iPhone 8 2017 года. ни телеобъективы, ни причудливые техники Deep Fusion; ваши снимки в портретном режиме также ограничены тем, что алгоритмы машинного обучения Apple могут угадать о глубине, поскольку второй камеры для проверки нет.

Тем не менее, каждый из них предлагает шестиэлементный объектив с оптической стабилизацией изображения, запись видео 4K60 и базовый портретный режим.

Две камеры: iPhone 12 и iPhone 12 mini

iPhone 12 и iPhone 12 mini поставляются с двумя камерами каждый, но, возможно, что еще более важно, эта единственная основная камера изменилась. Хотя он по-прежнему предлагает 12 мегапикселей, как и предыдущие телефоны, объектив теперь имеет 7 элементов и большую диафрагму f / 1,6, что позволяет на 27 процентов больше света попадать на этот датчик по сравнению с предыдущим поколением, что должно означать более яркие, менее шумные и / или размытые изображения. при слабом освещении и чуть меньшей глубине резкости.

Вы также получаете:

  • Вторая 12-мегапиксельная сверхширокоугольная камера с апертурой f/2,4, полем зрения 120 градусов, 5-элементным объективом и фокусным расстоянием, эквивалентным 13 мм, что звучит как то же сверхширокое, что мы получили в iPhone 11 и iPhone 11. Про
  • Система вычислительной фотографии Apple Deep Fusion, которую теперь можно использовать на любой камере (а не только на основной) и которая, по словам Apple, работает быстрее на iPhone 12
  • Ночной режим, которого вы не найдете на iPhone SE, здесь можно использовать как на сверхширокоугольной, так и на передней камерах TrueDepth, а это означает, что вы сможете делать снимки в ночном режиме независимо от того, какую камеру iPhone 12 вы используете.(iPhone 11 не поддерживал ночной режим со сверхшироким экраном.)
  • Новая функция покадровой съемки в ночном режиме
  • Система Apple Smart HDR 3, которая автоматически регулирует такие параметры, как баланс белого и контрастность на фотографиях, чтобы они выглядели более естественными, по словам компании
  • .
  • Возможность снимать HDR-видео с Dolby Vision со скоростью 30 кадров в секунду

Три камеры + лидар: iPhone 12 Pro

Как и iPhone 11 Pro, iPhone 12 Pro добавляет в комплект поставки третий телеобъектив, и, насколько мы можем судить, у него такой же f/2.0, 52 мм телефото, как и в прошлом году, за исключением того, что теперь вы также можете использовать его для съемки фотографий Deep Fusion. Но, пожалуй, самое интересное, что в iPhone 12 Pro также есть датчик LIDAR, который может иметь большое преимущество в условиях низкой освещенности — Apple заявляет, что датчик LIDAR может выполнять автофокусировку в 6 раз быстрее при слабом освещении и позволяет делать портретные фотографии в ночном режиме. .

Вы также получаете:

  • Те же основная и сверхширокоугольная камеры, что и в iPhone 12, и те же новые режимы
  • 2-кратный оптический зум и 10-кратный цифровой зум благодаря телеобъективу, эквивалентному 52 мм
  • Видео
  • HDR с Dolby Vision, как у iPhone 12, но со скоростью до 60 кадров в секунду вместо ограничения 30

iPhone 12 Pro Макс

Основная камера iPhone 12 Pro Max, похоже, станет заметным обновлением по сравнению с основной камерой в других моделях iPhone 12 — и эта камера была уже , что является улучшением по сравнению с линейкой SE и iPhone 11. 12-мегапиксельная камера с широкой апертурой f/1.6 в 12 Pro Max имеет сенсор на 47% больше, что, по словам Apple, приводит к улучшению фотографий при слабом освещении на 87%. Основная камера также имеет оптическую стабилизацию изображения со сдвигом датчика, что означает, что датчик камеры перемещается внутри камеры, чтобы компенсировать любое движение. Теоретически это должно сделать фотографии и видео более стабильными.

Вот что еще вы получаете:

  • Более длинный 2,5-кратный оптический зум по сравнению с iPhone 12 Pro благодаря более длинному объективу с фокусным расстоянием, эквивалентным 65 мм, но с более медленным f/2.2 диафрагмы
  • Та же сверхширокоугольная камера, что и в iPhone 12 и 12 Pro
  • Тот же датчик LIDAR, что и в iPhone 12 Pro
  • 12-кратный цифровой зум — выше, чем у iPhone 12 Pro
  • Все те же программные функции, что и у iPhone 12 Pro, включая Dolby Vision HDR со скоростью 60 кадров в секунду

Обе модели iPhone 12 Pro также получат дополнительную программную функцию в конце этого года: поддержку формата Apple ProRAW, который сочетает вычислительную фотографию Apple с RAW. Однако, пока это не будет доступно, трудно точно знать, как это может улучшить ваши фотографии или какой контроль он даст вам при их редактировании.

Схема iphone 7 plus (43 новых курса)

Схема iPhone 7 plus channelmobile.net

6 часов назад Схема iPhone 7 plus Схема 0 Channel Mobile 04 февраля 2022. IPhone 7 plus . Схематическая компоновка печатной платы Схема (.PDF) Оплатить через Paypal Цена — $1,0 (USD) Цена в Мьянме — 1500 (MMK) Оплатить через KBZ PAY & WAVE MONEY Вам нужен пароль Свяжитесь со мной >>> Viber — ( +959764074697 )
