Монохромная камера от Leica за $7450 / Хабр

Фотокамеру сейчас встраивают едва ли не в утюги с пылесосами, а уж в смартфоны так и подавно. При этом модули камер стали очень небольшими по размеру, с возможностью получения качественных снимков. Профессиональные фотокамеры — отдельная тема, здесь речь уже идет о сложных компьютерных системах обработки изображений с сверх-качественной оптикой и электронными компонентами. Понятно, что все эти камеры позволяют получать очень качественные цветные изображения с миллионами цветов и оттенков.

Тем не менее, есть и исключения из общего правила. Компания Leica, к примеру, недавно обновила модельный ряд своих монохромных камер Leica M Monochrom, выпустив новую модель. Эта камера способна делать только черно-белые снимки. А стоит она — $7950.

По словам разработчиков, монохромная камера позволяет сохранять естественные тона снимков, что может быть сложным, если речь идет об использовании ряда программных фильтров. Кроме того, качество снимков, которые можно получить при помощи такой камеры, очень высокое.

Сейчас камера оснащена 24-МП сенсором, а также 3-дюймовым дисплеем с 921600 пикселями.

Type 246 оснащен и 2 ГБ буфером с процессором Maestro, что позволяет системе без проблем работать с самыми «тяжелыми» снимками.

Способна такая камера и снимать видео в качестве 1080p и 24-25 fps.

Начало продаж чудо-камеры запланировано на 7 мая. Для демонстрации возможностей камеры ниже размещено несколько снимков, сделанных именно этой моделью.

Только зарегистрированные пользователи могут участвовать в опросе. Войдите, пожалуйста.

Как вы относитесь к этой камере?

44.51% Вообще не понимаю смысла ее создания 798

7.42% Это чудо из чудес, хочу купить 133

48.08% Есть спрос, есть и предложение. Leica делает такие вещи потому, что может 862

Проголосовали 1793 пользователя. Воздержались 168 пользователей.

О камерах видеонаблюдения: цветной и черно-белый режим

Прежде всего, перенесемся в совсем недалекое прошлое, когда для видеонаблюдения использовались монохромные (черно-белые) камеры. Эти камеры были более чувствительны и имели более высокое разрешение, чем ранние модели цветных камер. Это было вызвано тем, что на цветных матрицах за каждый различимый пиксель (точки) отвечали три пикселя и разными цветовыми фильтрами, в то время, когда на ч/б камере соотношение было 1:1. За цветовую информативность приходится платить тройную цену, но благодаря активно развивающимся технологиям, разрешение матриц видеокамер постоянно растет и разрешение современных матриц уже превысило монохромные камеры.

Следующим фактором, за который приходится платить большую цену, является влияние инфракрасного (ИК) диапазона на отображение правильной цветовой гаммы. Если не применять дополнительного ИК фильтра, некоторые цвета  отображаются несколько иначе, чем они на самом деле являются, например черный цвет одежды на камере может оказаться синим, а зеленая листва станет оранжевой, как будто Вы из лета перенеслись в осень. Установка ИК фильтра решает эту задачу, но значительно ухудшает ночную съемку или съемку в условиях плохой освещенности.

Но выход конечно же есть! Это механические ИК фильтры (ICR или Infrared Cut Filter Removable). Эти фильтры устанавливают между объективом и матрицей. За счет магнитов осуществляется перемещение пластинки, у которой с одной стороны установлен ИК фильтр для правильного отображения цветных объектов и с другой стороны компенсационная линза для работы камеры в черно-белом режиме.

Видеонаблюдение — это в первую очередь система обеспечения безопасности. А преступления и правонарушения, которые может зафиксировать система видеонаблюдения, чаще совершаются в темное время суток и именно поэтому следует уделить особое внимание работе камеры при плохом освещении или при полном отсутствии освещения. Самое лучшее средство, это искусственное освещение территории, которую необходимо контролировать, даже небольшое освещение улучшит получаемое изображение, но в этой ситуации дело не столько в качестве видимого на камере изображения, сколько вопрос общей безопасности — злоумышленники предпочтут обойти хорошо освещаемое место.

С другой стороны, какая бы не навороченная и дорогая камера не была, она не позволит разглядеть лицо человека в маске или с сильно опущенным капюшоном. А вот во дворах, где отсутствует освещение, злоумышленники могут легко снять колеса с автомобиля, не боясь быть обнаруженными. Сейчас предлагается большое количество разнообразных и экономичных светодиодных прожекторов, в том числе с детектором движения, которые включаются при приближении объекта. Если Вы задумались о безопасности, в первую очередь решите вопросы с освещением.

Но если это невозможно, на помощь приходят прожекторы с ИК подсветкой. Большинство камер уже оборудованы ИК подсветкой, с одной стороны это удобно и выгодно, с другой стороны ИК диоды освещают в непосредственной близости от объектива, а это значит, что любые осадки — дождь или снег, насекомые, пыль будут освещаться значительно сильнее, чем наблюдаемое пространство в нескольких метрах.

Из-за засветки разглядеть что-либо полезное будет невозможно. Если осадки незначительны, вред от встроенной подсветки так же имеется, детектор движения камер среагирует даже на одну снежинку, пролетающую мимо камеры.

Выход есть — это отключение встроенной подсветки и установка ИК прожектора не небольшом удалении от камеры.

Обозревая возможности ночного наблюдения нельзя пройти мимо такого важного момента, как размер матрицы, а точнее соотношения размера матрицы к разрешению камеры, в случае, если мы рассматриваем HD камеры. Размер матриц измеряется в дюймах, для аналоговых камер обычно используются современные матрицы с размером 1/4″ и 1/3″. Чем больше размер матрицы, тем больше световой поток попадает на нее и соответственно она более чувствительна. Разумеется, речь идет о матрицах, изготовленных по одной технологии. Но встречаются среди современных аналоговых камер матрицы размером  1/2.8″, например Sony Exmor, они более чувствительны, но их цена приближается к хорошим HD камерам.

Аналогично с IP камерами, обычно, среди бюджетных моделей, имеется следующее разграничение — камеры с разрешением 1280х720 имеют матрицу 1/4″, 1280х960 — 1/3″, 1920х1080 — 1/2.8″, при этом камеры с 960р более чувствительны, поскольку число пикселей к размеру меньше, чем у камер с 1080р, несмотря на размер матрицы.

Камеры с параметрами 1920х1080 — 1/2.5″ так же чувствительны, но они входят в более высокий ценовой диапазон.


О чем нам говорят характеристики камер смартфонов. Или как выбрать камерофон?

Оценка этой статьи по мнению читателей:

Выбор смартфона — дело важное и очень непростое! Ведь помимо самого телефона, вы выбираете плеер, камеру, «читалку», игровую консоль, GPS-навигатор и многое другое. Конечно, если бюджет не играет для вас никакой роли, выбрав самый дорогой смартфон, вы, в большинстве случаев, получите лучшее устройство по всем параметрам.

Но что делать, когда бюджет ограничен и не хочется ошибиться с выбором? Как вариант можно спросить совет на форуме или довериться консультанту магазина (что будет большой ошибкой, так как консультанты заинтересованы в том, чтобы помочь магазину, а не вам). А можно разобраться самому. Именно этим путем мы и пойдем!

Затронуть все характеристики смартфона в одной статье — задача невыполнимая, поэтому, сконцентрируем внимание лишь на одном (но очень важном) параметре любого современного смартфона — камере.

На какие характеристики следует обращать внимание?

Если мы откроем страничку любого смартфона в интернет-магазине и посмотрим на графу камера, то увидим примерно следующее (конечно, не везде указаны полные характеристики):

• Разрешение 12 Мп
• Диафрагма/апертура ƒ/1.8
• Телеобъектив и широкоугольный объектив
• Датчик глубины DoF, в некоторых случаях — ToF
• Поддержка HDR
• Оптическая стабилизация
• Автофокус (Dual Pixel или Pixel Focus)
• Запись видео в форматах 4K 60 FPS
• Размер пикселя: 1.0μm
• Размер матрицы 1/2.8″, черно-белый сенсор

Что значат все эти слова? Как по ним оценить качество камеры? Давайте разбираться.

Что такое разрешение камеры мобильного телефона?

Разрешение камеры — это базовое понятие в мобильной фотографии. Зачастую, многие производители (особенно недорогих смартфонов) указывают лишь эту информацию.

Разрешение говорит о том, насколько четким получится снимок. Чем выше разрешение — тем больше визуальной информации способна запечатлеть камера. Вот пример двух снимков с разным разрешением (при увеличении на 100%):

Разрешение измеряется в пикселях (точках). Но так как их очень много, то за единицу берется миллион пикселей, то есть 1 мегапиксель (Мп). Соответственно, чем больше мегапикселей — тем больше деталей будет на фото (вы можете увеличивать фотографию и при этом четкость изображения и количество деталей будет только возрастать).

Обратной стороной медали является размер матрицы (поверхность, на которой и размещаются светочувствительные элементы — пиксели). Увеличивать количество мегапикселей можно либо за счет увеличения размера матрицы, либо за счет сокращения размера самого пикселя, что пагубно сказывается на качестве фотографии. Более подробно поговорим об этом чуть ниже.

Вывод

Не стоит брать камеру, у которой менее 10 Мп. К примеру, компания HTC в свое время экспериментировала с размерами пикселей, выпустив в 2013 году смартфон HTC One с камерой на 4 Мп (в то время, как повсюду использовались матрицы размером 8-13 Мп). Не смотря на ряд преимуществ, камера была провальная и стала основным недостатком устройства.

Также не следует брать камеру с очень большим количеством мегапикселей, особенно если смартфон — бюджетный. В этом случае вместо прироста качества и детализации вы получите обратный эффект. Дело в том, что очень плотное размещение пикселей (особенно, если они маленького размера) будет давать много цифрового шума и программное обеспечение камеры будет этот шум подавлять, параллельно убирая детализацию.

12 мегапикселей — золотая средина современных качественных камер. Исключение могут составлять камеры с поддержкой биннинга пикселей (такие технологии, как Quad Bayer или Tetracell).

Что такое матрица в смартфоне и на что следует обратить внимание?

Матрица (или сенсор), как уже было упомянуто чуть выше, — это специальная схема, на которой расположены светочувствительные элементы, называемые пикселями. Свет, проходя через линзы объектива и RGB-фильтры, попадает на эти фотодиоды и преобразовывается в электрические сигналы.

Вот как выглядит, к примеру, матрица Samsung ISOCELL 3T2 на 20 Мп (размером в 1/3.4″):

Чем больше размер матрицы — тем она лучше и дороже ее стоимость. В качестве размера указывается диагональ матрицы в дюймах, например: 1/3.6″ или 1/2.3″. К примеру, размер матрицы на смартфоне Samsung Galaxy S10+ составляет 1/2.55″, а на Xiaomi Mi A2 — 1/2.9″ (то есть, на Samsung установлена более крупная матрица, что при идентичном разрешении гораздо лучше).

С размером матрицы неразрывно связан и размер пикселя. Поэтому всегда следует рассматривать все три параметра (размер матрицы, размер пикселя и количество мегапикселей) в связке. Лучше не брать камеру с размером пикселя <1 мкм (исключение может составлять, разве что, камера с поддержкой биннинга пикселей — выше мы уже говорили об этом).

Иногда на смартфонах дополнительно устанавливают монохромные (черно-белые) сенсоры. Делается это с одной простой целью — получить больше света, сократив тем самым уровень шумов (цифровых помех) и повысив общее качество фотографии.

Монохромный сенсор отличается от цветного отсутствием специального RGB-фильтра, установленного перед матрицей, который и придает цвет фотографии. Проходя через такой фильтр, теряется до 2/3 всего света, попадающего на объектив! Соответственно, убрав цветные фильтры камера получит в 3 раза больше света!

Поэтому наличие монохромного сенсора — неплохой бонус!

Вывод

Обращайте внимание на размеры матрицы и размер пикселя. Чем выше эти значения — тем лучшего качества можно ожидать от камеры. Если на iPhone X установлена матрица 1/2.9″ и размер пикселя составляет 1.22 µm, то на Huawei P20 Pro матрица имеет размер 1/1.7″ (чуть ли не в два раза крупнее iPhone X!), а пиксель — 1.55 мкм:

Таким образом, уже только по этим параметрам можно хорошо увидеть, насколько одна камера превосходит другую. Матрица размером 1/1.7″ способна выдать гораздо более качественный снимок (особенно в сложных условиях или при детальном рассмотрении).

С размером матрицы и пикселей связано очень много мифов и заблуждений. Даже некоторые профессиональные фотографы считают, что размер матрицы влияет на красивое размытие фона или на ощущение объема на снимках.

Другие уверены, что маленький пиксель всегда хуже большого, что также совершенно неверно. Если вы хотите разобраться в этих вопросах подробнее, тогда обязательно почитайте нашу новую статью о матрицах и пикселях в современных мобильных камерах (здесь также рассказано, как вообще понимать размер матрицы и что такое эти 1/1.7″ или 1/2.9″).

Типы и количество объективов

Прошли те времена, когда на смартфоне устанавливалась одна основная камера и одна фронтальная для селфи. На том же Samsung Galaxy S10+ установлено целых 5 камер, а на Nokia 9 PureView и того больше! Нужны ли все эти камеры или это очередной маркетинговый трюк?

Если отвечать кратко — да, нужны! И чем больше — тем лучше. Всего есть две причины для установки нескольких камер на одном смартфоне:

1. Улучшить качество фотографии. В этом случае устанавливаются дополнительные монохромные камеры для лучшей детализации снимка, более широкого динамического диапазона и отсутствия шумов, также могут присутствовать различные сенсоры глубины для имитации размытия фона, как на зеркальных дорогих камерах.
2. Дать больше свободы для творчества. Дополнительные камеры имеют разные объективы с разным фокусным расстоянием. Благодаря этому можно снимать качественные портретные фото на телеобъектив или красочные пейзажи на ультраширокоугольный объектив. О том, что такое фокусное расстояние и на что оно реально влияет, мы также рассказали в отдельном подробном материале. Поверьте, здесь не меньше мифов и заблуждений!

Вот пример двух фотографий, снятых с одного и того же места на разные объективы смартфона (телевик и широкоугольный):

Добиться такого эффекта лишь одной камерой попросту невозможно.

Вывод

Наличие нескольких камер с разными объективами и\или разными сенсорами позволит вам получать более интересные и качественные фотографии. Бывают нередко случаи, когда сделать хороший кадр возможно исключительно на широкоугольный объектив (когда нужно захватить больше информации и нет возможности сделать снимок издалека) или телеобъектив (когда приблизиться к объекту съемки также нет возможности).

Что такое диафрагма (или апертура) камеры смартфона?

Свет попадает на матрицу камеры через небольшое отверстие объектива. Диафрагма как раз и сообщает нам о размере этого отверстия:

Лучше всего можно понять, как работает диафрагма, сравнив камеру смартфона с человеческим глазом. Свет попадает на сетчатку глаза (матрица камеры) через зрачок (объектив камеры). Чем ярче свет, тем сильнее сужается зрачок (диафрагма прикрывается) и наоборот, чем темнее вокруг — тем крупнее становится зрачок (диафрагма открывается).

Таким способом глаз контролирует количество света, попадающего на сетчатку, позволяя нам хорошо видеть как при ярком свете, так и при недостаточной освещенности.

За редким исключением диафрагма мобильных камер, в отличие от зеркальных фотоаппаратов, статична (то есть, размер отверстия не изменяется). Поэтому, желательно выбирать камеру с максимальной диафрагмой или, говоря другими словами, с наибольшим размером отверстия.

Указывается этот параметр в виде буквы f и числа: f/2.4 или f/1.9 (это так называемое диафрагменное число).

Чем меньше число после буквы f/ — тем больше отверстие в объективе, а значит и больше его светосила. Еще одним плюсом большой диафрагмы является эффект боке (красивое размытие фона). При идентичных прочих параметрах, камера с диафрагмой f/1.8 более предпочтительней камеры с диафрагмой f/2.8.

Вывод

Именно размер отверстия объектива, через который свет проникает в камеру (входной зрачок) — один из важнейших параметров камеры. Он влияет на количество шумов, производительность камеры при недостаточном освещении. Более того, размер диафрагмы — это единственный параметр камеры, влияющий на степень размытия фона (на глубину резкости).

Но проблема заключается в том, что диафрагменное число (f/2.8 или f/1.8) — это относительный параметр. То есть, может быть так, что размер отверстия f/1.8 на одном смартфоне будет крупнее, чем отверстие f/1.6 на другом.

Обо всем этом мы подробно рассказывали в статье о диафрагме мобильной камеры.

Что такое HDR-режим и зачем он нужен в современном смартфоне?

Одной из главных проблем любого компактного фотоаппарата является слишком маленький динамический диапазон камеры. Говоря простым языком, камера не способна передать все полутона от самого яркого до самого темного участка фотографии.

К примеру, если мы захотим запечатлеть Эйфелевую башню на фоне неба, тогда камера смартфона не сможет одновременно хорошо показать и башню и текстуру неба — где-то будет пересвет изображения, а где-то — завалы в тенях:

HDR-режим способен исправить эту ситуацию. Если в смартфоне поддерживается данная технология, в момент съемки практически одновременно будет сделано несколько снимков (один — чтобы увидеть текстуру неба, второй — деревья и саму башню), после чего программное обеспечение объединит полученную информацию в одну красочную  фотографию.

Оптическая стабилизация изображения (OIS)

Когда в момент съемки вы держите смартфон в руках (вместо использования штатива или подставки), достаточно даже мельчайшего движения для того, чтобы «смазать» кадр. Если в солнечную погоду это не особо влияет на качество фото (так как скорость съемки очень высокая), то при недостаточной освещенности, когда камере смартфона может потребоваться, скажем, пол секунды, чтобы захватить достаточно света, картинка получится нечеткой.

При съемке видео без стабилизации изображение будет «дерганным» вне зависимости от количества света

Решением этой проблемы является наличие в камере технологии оптической стабилизации (OIS — optical image stabilization). Это позволяет не только снимать более плавные видео, но и увеличивает четкость фотографии при недостаточном освещении. Зачастую, принцип работы оптической стабилизации заключается в использовании подвижных линз или сенсора. Движение смартфона компенсируется движением линз\сенсора внутри камеры в противоположную сторону.

Есть более дешевый и менее эффективный вариант — цифровая стабилизация, но относится она лишь к записи видео. В любом случае, цифровая стабилизация не является заменой оптической и при выборе камеры необходимо убедиться в наличии именно оптической стабилизации изображения.

Процессор

Скорее всего, последнее, что вы ожидали увидеть в этом списке — это процессор смартфона. Какое отношение он вообще имеет к фотографии? На самом деле, матрица, объектив, мегапиксели — все это очень важно, однако одну из ключевых ролей в современной мобильной фотографии играют алгоритмы.

Высокий динамический диапазон, красивое размытие фона при портретном режиме (боке), хорошее качество при ночной съемке и высокая детализация — все это является заслугой вычислительной фотографии и нейронных сетей.

Поэтому даже две идентичные по характеристикам камеры на разных смартфонах могут давать совершенно разный результат. Соответственно, чем более мощный процессор используется в смартфоне, тем более интересные алгоритмы могут быть применены во время работы камеры.

Общие выводы

Многие важные технологии, улучшающие качество фото и видео, присутствуют практически во всех современных смартфонах. Если еще во времена первых iPhone наличие того же автофокуса было экзотикой, то сегодня даже в бюджетных аппаратах используется оптическая стабилизация и многие другие недоступные ранее возможности.

В любом случае, вне зависимости от характеристик камеры, перед покупкой всегда следует посмотреть примеры снимков в интернете.

Также можно обратить внимание на поддерживаемые форматы записи видео. Некоторые камеры позволяют снимать в разрешении 4K с частотой 60 кадров в секунду. Изображение при такой частоте кадров очень четкое, даже самое быстрое движение в кадре не будет смазываться.

И последнее замечание. Если камера делает прекрасные фотографии, это совершенно не значит, что она будет также хорошо снимать и видео. Есть много примеров неплохих камерофонов, которые довольно плохо справляются со съемкой видео. Поэтому обязательно проверяйте на YouTube примеры съемки перед покупкой.



P.S. Не забудьте подписаться в Telegram на первый научно-популярный сайт о мобильных технологиях — Deep-Review, чтобы не пропустить очень интересные материалы, которые мы сейчас готовим!



Монохромные и цветные камеры ночного видеонаблюдения

Использование монохромных и цветных камер видеонаблюдения имеет свои преимущества и недостатки. Если цветные камеры позволяют получать больше информации об изображении, то монохромные являются более чувствительными.

Этого недостает цветным видеокамерам, из-за чего их эксплуатация при недостаточной освещенности может быть затруднительной. Главной причиной такой проблемы является наличие специального фильтра, который вырезает инфракрасный диапазон. Именно он и необходим для того, чтобы камера могла передавать цветное изображение.

ИК-диапазон существенно увеличивает чувствительность камер приблизительно в 2-3 раза, однако темные цвета при съемке в значительной мере искажаются. Если для монохромного режима это не имеет никакого значения, то для цветных изображений это важно.

Видеокамеры «День/Ночь»

Производители оборудования для видеонаблюдения предлагают сегодня цветные камеры с функцией электронного переключения режимов «День/Ночь». Они позволяют получать цветную картинку днем с правильной цветопередачей за счет установленного вырезающего ИК-фильтра. В такие камеры встроен также специальный механический узел, который отвечает за отключение этого фильтра при переходе камеры в монохромный режим работы.

Видеокамеры, называемые также True Day/Night, могут быть оснащены разными механическими узлами, но задача их всегда одна и та же. Благодаря «задвиганию» ИК-фильтра, который мешает получать нормальное цветное изображение днем, вечером при переходе в монохромный режим можно наблюдать отчетливую черно-белую картинку.

Камеры с недостаточным ИК-фильтром

Более дешевые камеры не оснащаются подобными фильтрами: полоса режекции у них не совпадает с необходимой полосой для правильной цветопередачи. Когда камера переходит в ночной, монохромный режим, цветность просто выключается. При этом прибавка к чувствительности камеры является недостаточной (специалисты оценивают ее в 20-50%).

По причине этого данные камеры работают с искаженной цветопередачей. Так что, если Вас не очень беспокоит качество цветопередачи, но съемка в ночное время необходима, Вы можете сэкономить на камерах True Day/Night и установить их дешевые аналоги.

Наш тел.: +7 (812) 219-94-09

Камера смартфона OnePlus 8 Pro может просвечивать одежду

У фотохромного фильтра в камере нового смартфона OnePlus 8 Pro найдено необычное свойство — он позволяет «видеть» сквозь тонкий пластик, буквально просвечивая его насквозь. Вскоре активисты из интернета решили протестировать «рентгеновское зрение» на людях, чтобы узнать, можно ли с помощью этого фильтра видеть сквозь одежду. Как оказалось, с тканью этот трюк тоже работает.

В новом смартфоне OnePlus 8 Pro была обнаружена функция, которая ранее не анонсировалась ни в одном маркетинговом материале — инфракрасные сенсоры гаджета обладают «рентгеновским зрением», сообщает The Verge.

По факту это не настоящий рентген, так как один из фильтров камеры смартфона, называющийся «Фотохром», может просвечивать лишь небольшое количество предметов черного цвета.

Тем не менее, часть таких предметов действительно можно рассмотреть изнутри, направив на них камеру телефона.

Одним из ярких примеров работы фотохромного фильтра можно увидеть на видео инсайдера Бена Гескина, который протестировал OnePlus 8 Pro на ТВ-приставке.

One of the best examples #OnePlus8Pro Color Filter Camera can see through some plastic pic.twitter.com/UkaxdyV6yP

— Ben Geskin (@BenGeskin) May 13, 2020

Дело в том, что инфракрасное излучение, в отличие от света, который видит человеческий глаз, способно проходить сквозь определенные материалы. По такому принципу работают, например, очки ночного видения и тепловизоры.

Во многих современных флагманских моделях смартфонов можно встретить инфракрасные сенсоры, которые можно использовать похожим способом. The Verge запросил комментарий у OnePlus касательно их нового фильтра, но производитель отказался обсуждать эту тему.

Между тем пользователи социальных сетей продолжали просвечивать черные предметы. Так, один из них успешно разглядел, что находится внутри индукционной плиты.

После тестирования фотохромного фильтра на пластике и стекле юзеры закономерно задумались, может ли камера нового смартфона видеть сквозь одежду.

Как оказалось, действительно может, хоть и с оговорками — ткань должна быть черного цвета и не обладать высокой плотностью.

Для эксперимента подойдет простая хлопковая или полиэстеровая футболка.

Камера без проблем «видит» мелкие предметы в нагрудном кармане, например, шариковую ручку. Кроме того, один из исследователей поместил под свою черную непросвечивающую футболку лист бумаги с текстом, который отлично видно, если посмотреть на него через камеру.

Oneplus 8 Pro can see through your clothes another mighty feature #OnePlus8series #oneplus8pro pic.twitter.com/wVHoQAohGl

— Tech Geeks (@TechGee11322813) May 14, 2020

Такой эффект камеры можно встретить не только у OnePlus 8 Pro. Камеру TrueDepth в новых моделях iPhone, оснащенную инфракрасным сенсором для функции сканирования лица FaceID, также можно настроить на «рентгеновское зрение». Правда, как отмечает разработчик Гильерме Рамбо, iPhone для этого придется взломать, то есть подвергнуть джейлбрейку.

Turns out the TrueDepth camera can also have the «X-ray» effect with some plastics. Here it is showing the insides of an Apple TV 4K. (Thanks @HarckerTech for the idea) pic.twitter.com/R8x8Bu4yPv

— Guilherme Rambo (@_inside) May 14, 2020

Учитывая, что ситуация с камерой, которая, хотя и в редких случаях, может «видеть» сквозь одежду, поднимает вопросы персональной приватности, не исключено, что OnePlus может столкнуться с определенными проблемами из-за своего фотохромного фильтра. Вероятно, компании придется заблокировать эту функцию в новой версии операционной системы, чтобы никто не смог ей злоупотребить. Известно, что в 90-е годы компания Sony стала фигурантом подобного скандала и была вынуждена отозвать свои видеокамеры с фильтром ночного видения, который также позволял просвечивать текстиль.

Leica M10 Monochrom Руководство пользователя

LEICA M10 МОНОХРОМНАЯ
ИНСТРУКЦИЯ ПО НАЧАЛУ РАБОТЫ

http://www.order-instructions.leica-camera.com

Загрузите полное руководство по эксплуатации здесь: https://en.leica-camera.com/Service-Support/Support/Downloads
Пожалуйста, зарегистрируйтесь по следующей ссылке, если вы хотите получить печатную копию полного руководства по эксплуатации: www.order-instructions.leica-camera.com

1. Главный переключатель
   Включение / выключение камеры
2. Кнопка спуска затвора
   Tap:
   — Активация замера экспозиции и контроля экспозиции
   Полностью нажмите:
   — Спуск затвора в режиме ожидания:
   — Камера повторно активирована
3. Диск установки скорости затвора с положениями остановки
   — A: автоматическая регулировка скорости затвора
   — 8 с — 4000: выдержки (включая промежуточные значения)
   — B: длительная выдержка
   (8 с — 16 мин, через меню, с полным шагом или от выдержки)
   -: Скорость синхронизации вспышки (1⁄180 с) индекс
4. Колесо настройки ISO
   — A: автоматическая регулировка чувствительности ISO
   — 160 — 12.5K: фиксированные значения ISO
   — M: ручное управление чувствительностью ISO
   Индекс
5. Проушины для ремня
6. Диапазон под окном
7. Датчик яркости
8. Светодиод автоспуска
9. Viewокно искателя
10. Кнопка фокусировки
11. Кнопка освобождения объектива
12. Байонетный штуцер
13.  Датчик с 6-битным кодированием для обнаружения линз
14. Селектор поля изображения
    Выбор пар ярких рамок 35/135 мм, 50/75 мм и 28/90 мм 15 Viewокуляр искателя
15. Колесико в меню:
    — Навигация по меню
    — Настройка выбранных пунктов меню / функций в режиме записи:
    — Выбор значения компенсации экспозиции в review Режим:
    — Увеличение / уменьшение viewed картинки
    — Прокрутка памяти изображений
    (Кнопка PLAY нажата и удерживается)
16. Датчик яркости ЖК-панели
17. Кнопка LV
    Активация / деактивация Live View Режим
18. Кнопка PLAY
    — Переключение между изображением и воспроизведением / предварительным воспроизведением.view Режим
    — Возврат в полноэкранный режим. 20 Кнопка МЕНЮ в меню:
    — Доступ к ИЗБРАННОЕ ИЗБРАННОЕ или ГЛАВНОЕ МЕНЮ ГЛАВНОЕ МЕНЮ
    — Выход из текущего отображаемого (под) меню
19. Индикатор состояния
20.  ЖК-панель
21. Курсор в меню:
    — Навигация по меню
    — Настройка выбранных пунктов меню / функций вview Режим:
    — Прокрутка памяти изображений
22. Центральная кнопка в меню:
    — Применение настроек меню в Playback / Review Режим:
    — Доступ к дисплею статуса
23. Переключатель блокировки нижней крышки
24.  Точка запирания нижней крышки
25. Резьба штатива
    A ¼, DIN 4503 (¼ ”)
26.  Защелка аккумулятора
27. Слот для карты памяти
28. Батарейный отсек

ЗАРЯДКА АККУМУЛЯТОРА

Мигающий зеленый светодиодный индикатор состояния указывает на правильно функционирующий процесс зарядки. Полностью заряженный аккумулятор обозначается постоянным зеленым светом.

ДИСПЛЕИ В VIEWНАЙТИ

Дальномер с яркими линиями в этой камере — это больше, чем просто очень яркий viewискатель — это тоже линзовый дальномер. Все объективы Leica M с фокусным расстоянием от 16 до 135 мм соединяются автоматически.

A. Яркая рамка
Б. Измерительное поле для фокусировки
C. Цифровой дисплей

ДИСПЛЕИ НА ЖК-ПАНЕЛИ

1. Емкость аккумулятора 2. Световой баланс 3. Оставшийся объем карты памяти. 4. Чувствительность ISO 5. Шкала компенсации экспозиции. 6. Скорость затвора. 7. File формат / уровень сжатия / разрешение 8. Метод измерения экспозиции.

9. Кнопка спуска затвора / режим затвора 10. Статус WLAN. 11. Статус GPS 12. Пользователь Profile 13. Режим экспозиции 14. Интенсивность света / фокусное расстояние или тип линзы. 15. Оставшееся количество снимков.

ФОКУСИРОВКА

КОНТРОЛЬ ЖИЗНИ

ЗАПИСЬ

1. Помощь при фокусировке активируется поворотом объектива.
2. В сочетании с точечным замером.

REVIEW/ ВОСПРОИЗВЕДЕНИЕ

Все остальные операции доступны при вызове соответствующей функции из списка меню.

Этот пункт меню доступен, только если Leica Visoflex viewприлагается искатель (доступен как аксессуар).

ТЕХНИЧЕСКИЕ ДАННЫЕ

КАМЕРЫ
 Обозначение
Монохромный Leica M10
Тип камеры
Цифровая камера с дальномером
Тип нет.
6376
№ заказа.
20 050
Буферная память
DNG ™: 10 записей
Носитель
SD-карты 1-2 ГБ / SDHC-карты до 32 ГБ /
Карты SDXC до 2 ТБ
Материалы
Верхняя и нижняя крышки: латунь, хромированная поверхность черного цвета
Передняя и задняя панели корпуса: магний
Крепление объектива
Штык-нож Leica M
Совместимые линзы
Объективы Leica M, объективы Leica R через адаптер
Условия эксплуатации
0 / + 40 ° С
Размеры (Ш x Г)
139 х 38.5 х 80 мм
 Вес
ок. 675 г (с аккумулятором)
ДАТЧИК
Размер датчика
Монохромный CMOS-чип, активная поверхность прибл. 24
х 36 мм
 Разрешение изображения
DNG ™: 7864 x 5200 пикселей (40,89 МП),
JPEG: 7840 x 5184 пикселей (40,64 МП), 5472 x 3648 пикселей (20 МП), 2976 x 1984 пикселей (6 МП)
VIEWПОИСК / ЖК-ПАНЕЛЬ
Viewискатель
Большой дальномер с яркими линиями и автоматической компенсацией параллакса
 ЖК-панель
3-дюймовый TFT-дисплей, 1,036,800 XNUMX XNUMX точек, доступно сенсорное управление
ОБОРУДОВАНИЕ
 WLAN
Для использования функции WLAN требуется приложение Leica FOTOS. Приложение Leica доступно в Apple App Store ™ или Google Play Store ™.
Соответствует стандарту IEEE 802.11b / g / n (стандартный протокол WLAN), канал 1-11, метод шифрования: WLAN-совместимый WPA ™ / WPA2 ™, метод доступа: режим инфраструктуры
 Языки меню
Английский, немецкий, французский, итальянский, испанский, русский, японский, упрощенный китайский, традиционный китайский, корейский, португальский
ПИТАНИЕ
 Перезаряжаемый аккумулятор (Leica BP-SCL5)
1 литий-ионная аккумуляторная батарея номинальной емкостьюtage 7.4 В; емкость 1100 мАч, макс. зарядка voltagэ / ток: 1000 мА постоянного тока, 7.4 В; условия эксплуатации (в камере): от +0 до + 40 ° С; производитель: PT.
VARTA Microbattery, сделано в Индонезии
 Зарядное устройство (Leica BC-SCL5)
Входы: 100-240 В переменного тока, 50/60 Гц, 300 мА с автоматическим переключением или 12 В постоянного тока, 1.3 А; выход: постоянный ток, номинальный объемtage 7.4 В, 1000 мА / макс. 8.25 В, 1100 мА; условия эксплуатации: от +10 до + 35 ° С; производитель: Guangdong PISEN Electronics Co.
Ltd., сделано в Китае

Дата изготовления камеры указана на наклейках в гарантийном талоне и / или на упаковке. Формат даты — год / месяц / день. Возможны изменения в дизайне и производстве.

ОБЩАЯ ИНФОРМАЦИЯ

• Не используйте камеру в непосредственной близости от устройств, которые генерируют мощные магнитные, электростатические или электромагнитные поля (например, индукционные печи, микроволновые печи, телевизоры или экраны компьютеров, игровые приставки, сотовые телефоны, вещательное оборудование). Их электромагнитные поля могут мешать записи.
• Сильные магнитные поля, например, от динамиков или больших электродвигателей, могут повредить сохраненные данные изображения или нарушить запись.
• Выключите камеру, ненадолго извлеките аккумулятор, замените его и снова включите камеру в случае неисправности камеры из-за воздействия электромагнитных полей.
• Не используйте камеру в непосредственной близости от радиопередатчиков или источников высокого напряжения.tagе линии электропередач. Их электромагнитные поля могут мешать записи.
• Всегда храните мелкие детали, например, крышку башмака для принадлежностей, следующим образом:
  — в недоступном для детей месте
  — в безопасном месте, где они не потеряются или не украдут
• Современные электронные компоненты чувствительны к статическому разряду. Поскольку люди могут легко получить заряд в несколько 10,000 XNUMX вольт, идя по синтетическим коврам, при прикосновении к камере, особенно если она находится на проводящей поверхности, может возникнуть разряд. Статический разряд на корпусе камеры не представляет опасности для электроники. Несмотря на наличие встроенных схем безопасности, вам следует избегать прямого контакта с контактами внешней камеры, например, в башмаке вспышки.
• Будьте осторожны, чтобы не испачкать и не поцарапать сенсор для обнаружения линзы в байонете. Вы также должны предотвратить прямой контакт штыка с песчинками или подобными частицами, так как они могут нанести непоправимый ущерб. Этот компонент следует очищать только сухой тканью (в системных камерах).
• При чистке контактов используйте хлопчатобумажную или льняную ткань вместо салфетки из микрофибры (синтетической). Обязательно снимите электростатический заряд, умышленно прикоснувшись к нагревательной или водопроводной трубе (проводящий заземленный материал). Отложения грязи и окисления на контактах можно избежать, храня камеру в сухом месте вместе с крышкой объектива и башмаком вспышки /viewкрышка искателя (в системных камерах) прилагается.
• Используйте только аксессуары, указанные для этой модели, чтобы предотвратить неисправности, короткое замыкание или поражение электрическим током.
• Не пытайтесь самостоятельно снимать части корпуса (крышки). Ремонт должен производиться только в авторизованных сервисных центрах.
• Защищайте камеру от попадания аэрозолей от насекомых и других агрессивных химикатов. Не используйте для очистки бензин, растворитель и спирт. Некоторые химические вещества и жидкости могут повредить корпус камеры или отделку поверхности.
• Известно, что резина и пластмассы выделяют агрессивные химические вещества, и поэтому не должны находиться в контакте с камерой в течение длительного времени.
• Не допускайте попадания песка, пыли или воды в камеру, например, во время снегопада, дождя или на пляже. Будьте особенно осторожны при замене объектива (в системных камерах), а также при установке или извлечении карты памяти и аккумуляторной батареи. Песок и пыль могут повредить камеру, объектив, карту памяти и аккумулятор. Влага может привести к неисправности и непоправимому повреждению камеры и карты памяти.

ОБЪЕКТИВ

• Объектив фотоаппарата может иметь эффект увеличительного стекла при попадании прямых солнечных лучей. Поэтому камеру необходимо защищать от длительного воздействия прямых солнечных лучей.
• Установка крышки объектива и хранение камеры в тени или, в идеале, в футляре для камеры поможет предотвратить повреждение внутренней части камеры.

АККУМУЛЯТОР

• Неправильное использование батарей или использование батарей неутвержденных типов может привести к взрыву!
• Не подвергайте аккумуляторную батарею длительному воздействию солнечных лучей, тепла, влажности или влаги. Аналогичным образом нельзя помещать батареи в микроволновую печь или контейнер высокого давления, так как это может привести к возгоранию или взрыву.
• Ни при каких обстоятельствах не взимайте плату и не размещайте рекламуamp или намочить аккумулятор в камеру!
• Предохранительный клапан в батарее обеспечивает безопасный сброс любого избыточного давления, вызванного неправильным обращением. Тем не менее важно немедленно утилизировать раздутую батарею. Это может привести к взрыву!
• Держите контакты аккумулятора в чистоте и в легкодоступном месте. Хотя литий-ионные батареи защищены от короткого замыкания, они все же должны быть защищены от контакта с металлическими предметами, такими как канцелярские скрепки или украшения. Короткозамкнутый аккумулятор может сильно нагреться и вызвать серьезные ожоги.
• Если аккумулятор случайно уронили, немедленно проверьте корпус и контакты на предмет повреждений.
  Поврежденный аккумулятор может повредить камеру.
• Аккумулятор необходимо вынуть из камеры или зарядного устройства и немедленно заменить в случае появления странного запаха, изменения цвета, деформации, перегрева или утечки. Продолжение использования аккумулятора может привести к перегреву, что может стать причиной пожара и / или взрыва!
• Никогда не бросайте батарейки в огонь, так как они могут взорваться.
• Держите аккумулятор вдали от источников тепла в случае утечки или запаха гари. Вытекающая жидкость может загореться!
• Использование других зарядных устройств, не одобренных Leica Camera AG, может привести к повреждению аккумуляторов.
  — и в крайнем случае
  — причинить серьезные или опасные для жизни травмы.
• Убедитесь, что к розетке всегда есть свободный доступ.
• Запрещается подключать автомобильный зарядный кабель, пока зарядное устройство подключено к электросети.
• Не пытайтесь вскрыть аккумулятор или зарядное устройство. Ремонт должен выполняться только в авторизованных сервисных центрах.
• Храните батарейки в недоступном для детей месте. При проглатывании батарейки могут вызвать удушье.

CHARGER

• Использование зарядного устройства рядом с радиоприемниками может мешать приему. Обеспечьте расстояние не менее 1 м (3 фута) между зарядным устройством и приемником.
• Когда зарядное устройство используется, оно может издавать жужжащий звук — это нормальное явление, а не неисправность.
• Отключайте зарядное устройство от сети, когда оно не используется, так как оно потребляет электричество (очень небольшое количество), даже если аккумулятор не вставлен.
• Всегда содержите контакты зарядного устройства в чистоте и никогда не замыкайте их накоротко.
• Кабель для зарядки в автомобиле должен работать только от автомобильной сети 12 В и никогда не должен подключаться, пока зарядное устройство подключено к электросети.

КАРТА ПАМЯТИ

• Никогда не извлекайте карту памяти во время сохранения данных или чтения карты. Запрещается выключать камеру, подвергать ударам или вибрации во время работы.
• Не открывайте крышку и не извлекайте карту памяти или аккумулятор, пока горит светодиодный индикатор состояния, что указывает на доступ к памяти. В противном случае данные на карте могут быть уничтожены, что может привести к неисправности камеры.
• Не роняйте и не сгибайте карты памяти, так как это приведет к повреждению и потере сохраненных данных.
• Не прикасайтесь к контактам на обратной стороне карты памяти и держите их чистыми и сухими.
• Храните карты памяти в недоступном для детей месте. Проглатывание карты памяти может вызвать удушье.

ДАТЧИК

Космическое излучение (например, во время полета) может вызвать дефекты пикселей.

РЕМЕНЬ ДЛЯ ПЕРЕНОСА

• После того, как вы прикрепили ремень для переноски, убедитесь, что зажимы установлены правильно, чтобы камера не упала.
• Ремни для переноски обычно изготавливаются из очень прочного материала. Поэтому храните его в недоступном для детей месте. Ремешок для переноски не является игрушкой и представляет опасность удушения.
• Используйте ремень для переноски только по прямому назначению с фотоаппаратом или биноклем. Любое другое использование представляет опасность травмы и может привести к повреждению ремня для переноски и поэтому не допускается.
• Ремни для переноски также не следует использовать для фотоаппаратов / биноклей во время занятий спортом, которые представляют собой риск запутывания (например, при альпинизме и аналогичных мероприятиях на открытом воздухе).

TRIPOD

• При использовании штатива убедитесь, что он стоит надежно, и поворачивайте камеру, поворачивая только штатив, а не саму камеру.
• Убедитесь, что винт штатива затягивается только вручную.
• Избегайте транспортировки камеры с прикрепленным штативом. Вы можете травмировать себя или других, а также повредить камеру.

Распродажа
Использование несовместимых вспышек с Leica M10 Monochrom может привести к непоправимому повреждению камеры и / или вспышки.

НОРМАТИВНАЯ ИНФОРМАЦИЯ

Конкретные региональные разрешения для этого устройства можно найти в меню камеры.

• В главном меню выберите Информация о камере.
• В подменю выберите Нормативная информация.

~ Переменный ток (AC)
Постоянный ток (DC)
Устройства класса II (изделие имеет конструкцию с двойной изоляцией)

УТИЛИЗАЦИЯ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ

(Применяется в ЕС и для других европейских стран с активной политикой разделения отходов)
Это устройство содержит электрические и / или электронные компоненты, которые нельзя утилизировать вместе с бытовыми отходами. Вместо этого его следует утилизировать в пункте приема вторсырья, предоставленном местными властями. Этот сервис бесплатный. Все стандартные или перезаряжаемые батареи, используемые в этом устройстве, должны быть удалены и утилизированы отдельно в соответствии с местными правилами. Для получения дополнительной информации о правильной утилизации отходов обратитесь к местным властям, в пункт сбора мусора или к продавцу, у которого вы приобрели устройство.

ГАРАНТИИ

В дополнение к вашим законным гарантийным правам в отношении вашего дилера вы получите дополнительную гарантию на продукцию Leica Camera AG, действующую с даты покупки у авторизованного розничного продавца Leica. Раньше гарантия на товар включалась в упаковку товара. Отныне гарантия на продукт будет доступна только онлайн в качестве новой услуги. Вы сможете повторноview гарантийные условия на ваш продукт в любое время без необходимости поиска в документе. Обратите внимание, что эта новая политика применяется только к продуктам, которые больше не поставляются с твердой копией гарантии, включенной в упаковку. Любые продукты, поставляемые с гарантийным документом в упаковке, по-прежнему подпадают под действие этого конкретного документа. Для получения дополнительной информации об объеме гарантии, услугах и ограничениях посетите: гарантия.leica-camera.com

ТОЛЬКО ДЛЯ ЕС:
Знак CE на наших продуктах свидетельствует о соответствии основным требованиям действующих директив ЕС.
Декларация соответствия (DoC)
Настоящим «Leica Camera AG» заявляет, что этот продукт соответствует основным требованиям и другим соответствующим положениям Директивы.
2014/53 / ЕС.
Клиенты могут загрузить копию оригинального DoC для наших продуктов Radio Equipment с нашего сервера DoC: www.cert.leica-camera.com
В случае возникновения дополнительных вопросов обращайтесь: Leica Camera AG, Am Leitz-Park 5, 35578 Wetzlar, Germany
Зависит от продукта (см. Технические данные)

Тип	Полоса частот (центральная частота)	Максимальная мощность (дБм EIRP)
WLAN	2412-2462/5180-5240 MHz/5260-5320/5500-5700 MHz	20
Беспроводная технология Bluetooth®	2402-2480 МГц	20

ТОЛЬКО ДЛЯ НАС:
Примечание FCC:
Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется с нарушением инструкций, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке. Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить путем включения и выключения оборудования, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

• Изменить ориентацию или местоположение приемной антенны.
• Увеличьте расстояние между оборудованием и приемником
• Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному радио / телевизионному технику.

Предупреждение FCC: Чтобы обеспечить постоянное соответствие, следуйте прилагаемым инструкциям по установке и используйте только экранированные интерфейсные кабели с ферритовым сердечником при подключении к компьютеру или периферийным устройствам. Любые изменения или модификации, явно не одобренные стороной, ответственной за соответствие, могут лишить пользователя права на эксплуатацию этого оборудования.

Декларация соответствия
Торговое название: Leica
Модель №: 6376
Ответственная сторона / контактное лицо в службе поддержки: Leica Camera Inc.
1 Жемчужный корт, блок А
Аллендейл, Нью-Джерси 07401
Тел.: + 1 201 995 0051
Факс: + 1 201 995 1684
[электронная почта защищена]

3656
Проверено на соответствие
Со стандартами FCC
ДЛЯ ДОМА ИЛИ ОФИСА
6376

Это устройство соответствует требованиям части 15 правил FCC. Эксплуатация возможна при соблюдении следующих двух условий: (1) это устройство не может создавать вредных помех, и (2) это устройство должно принимать любые принимаемые помехи, включая помехи, которые могут вызвать нежелательную работу.

Идентификатор FCC: N5A6376

Этот передатчик не должен располагаться рядом или работать вместе с какой-либо другой антенной или передатчиком. Это оборудование соответствует ограничениям FCC по радиационному воздействию, установленным для неконтролируемой среды, и руководству FCC по воздействию радиочастотного излучения.
Это оборудование протестировано на определенный коэффициент поглощения (SAR) и соответствует ограничениям FCC / IC на радиационное воздействие, установленным для неконтролируемой среды. Это устройство соответствует ограничению FCC / IC SAR в 1.6 Вт / кг. При ношении на теле это оборудование было протестировано и соответствует рекомендациям FCC / IC по воздействию радиочастотного излучения при использовании с аксессуарами Leica Camera AG, поставляемыми или предназначенными для этого продукта, которые не имеют металлических компонентов в сборке. Использование других аксессуаров может не гарантировать соответствие директивам FCC / IC по воздействию радиочастотного излучения.

ТОЛЬКО ДЛЯ КАНАДЫ:
КАНАЛА ICES-3 (B) / NMB-3 (B)

Это устройство соответствует RSS-210 Правил IC. Эксплуатация возможна при соблюдении следующих двух условий:

• Это устройство не должно вызывать вредных помех,
• Это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу устройства.

Это оборудование соответствует ограничениям IC по радиационному воздействию, установленным для неконтролируемой среды, и соответствует RSS-102 правил IC по радиочастотному (РЧ) воздействию. Это оборудование проверено на определенный коэффициент поглощения (SAR) и соответствует ограничениям FCC / IC на радиационное воздействие, установленным для неконтролируемой среды. Это устройство соответствует ограничению FCC / IC SAR в 1.6 Вт / кг. При ношении на теле это оборудование было протестировано и соответствует рекомендациям FCC / IC по воздействию радиочастотного излучения при использовании с аксессуарами Leica Camera AG, поставляемыми или предназначенными для этого продукта, которые не имеют металлических компонентов в сборке. Использование других аксессуаров может не гарантировать соответствие директивам FCC / IC по воздействию радиочастотного излучения.

Документы / Ресурсы

дело

Связанные руководства / ресурсы

Работа с файлами Camera Raw для Photoshop CC

Для открытия файлов в диалоговом окне «Camera Raw» Adobe Bridge требуется установленный Photoshop или After Effects. Если же Photoshop и After Effects не установлены, предварительный просмотр изображений и их метаданных все же возможен в Adobe Bridge. Если с определенным типом файла изображения связано другое приложение, то файл можно открыть в этом приложении непосредственно из Adobe Bridge.

Программа Adobe Bridge дает возможность применять, копировать и удалять настройки изображений, а также выводить изображения предварительного просмотра и метаданные, относящиеся к файлам необработанных снимков, не открывая эти файлы в диалоговом окне «Camera Raw». Изображение предварительного просмотра в программе Adobe Bridge — это изображение JPEG, созданное с использованием текущих настроек изображения. Такие изображения следует отличать от необработанных данных камеры, которые выглядят как очень темное изображение в градациях серого.

Примечание. Значок предостережения , отображаемый на миниатюрах и изображениях предварительного просмотра в диалоговом окне «Camera Raw», указывает, что они созданы на основе изображений необработанных снимков.

Можно изменять заданные по умолчанию настройки Camera Raw для определенных моделей камер. Для каждой модели камеры можно также изменять заданные по умолчанию значения конкретных настроек ISO или настроек отдельной камеры (по серийному номеру). Настройки изображения можно изменять и сохранять в виде стилей для последующего применения к другим изображениям.

При использовании Camera Raw для внесения в изображение необработанного снимка корректировок (включая выпрямление и кадрирование) исходные данные необработанного снимка остаются неизменными. Корректировки сохраняются либо в базе данных Camera Raw в виде метаданных, внедренных в файл изображения, либо в  сопроводительном файле XMP (файле метаданных, который прилагается к файлу необработанного снимка). Для получения дополнительной информации см. раздел Определение места хранения настроек Camera Raw.

После обработки и редактирования файла RAW с помощью плагина Camera Raw на миниатюре изображения в программе Adobe Bridge появляется значок .

После открытия файла необработанного снимка в программе Photoshop можно сохранить полученное изображение в других форматах, таких как PSD, JPEG, Large Document Format (PSB), TIFF, Cineon, Photoshop Raw, PNG или PBM. Используя диалоговое окно «Camera Raw» программы Photoshop, можно сохранить обработанные файлы в форматах Digital Negative (DNG), JPEG, TIFF или Photoshop (PSD). Photoshop  ПО Adobe Camera Raw позволяет открывать и редактировать файл необработанных снимков, но не дает возможности сохранить изображение в формате необработанного снимка.

При выпуске новых версий Camera Raw приложение можно обновлять, устанавливая новую версию плагина. Проверку наличия обновлений ПО Adobe можно выполнить, выбрав пункт меню «Справка» > «Обновления».

Различные модели камер сохраняют изображения необработанных снимков в разных форматах, соответственно, полученные данные требуют интерпретации с учетом этих форматов. Camera Raw включает профили для многих моделей камер и позволяет интерпретировать большое количество форматов необработанных снимков.

Понимание монохромной фотографии (против черно-белой)

В этом руководстве по пониманию монохромной фотографии мы подробнее рассмотрим этот вдохновляющий художественный стиль.

Кроме того, мы собираемся устранить распространенное заблуждение о том, что монохромная и черно-белая фотография — это одно и то же. Между ними есть некоторые существенные различия, которые нам необходимо изучить.

Мы также уделим время тому, чтобы понять, как лучше всего создавать монохромные фотографии с точки зрения оборудования, композиции и даже процесса редактирования.

Самое главное, я хочу сосредоточиться на том, как вы можете создавать потрясающие монохромные фотографии с помощью камеры, которая у вас уже есть.

Давайте подробнее рассмотрим все, что нужно знать о монохромной фотографии, и о том, как она может повысить ваше удовольствие и мастерство в искусстве.

Что такое монохромная фотография?

Как существительное слово монохромный определяется как «картина или рисунок в разных оттенках одного цвета».

То же определение применяется к фотографии, за исключением того, что это фотография, а не картина или рисунок.

Монохромная фотография включает создание изображений — либо в камере, либо в процессе пост-обработки — которые представляют собой вариации только одного цвета.

Вы часто будете слышать термины «цветовой оттенок» и «оттенок» для описания основного цвета, из которого состоят монохромные фотографии. (См. Также: как вы описываете цвет в фотографии?)

Некоторые из старых школьных терминов включают «сепия» для более теплых красно-коричневых тонов или «цианотипия» для более холодных сине-голубых тонов.

Это классические примеры монохромных приложений в фотографии, которые существуют уже довольно давно.Эти более теплые и холодные изображения были созданы с помощью процессов химического тонирования, используемых в проявочной пленке.

Теперь, конечно, мы полагаемся на цифровые приложения, такие как программное обеспечение для редактирования, для создания этих и других образов.

Несмотря на переход к новым технологиям, вы все равно можете создавать исключительные монохромные изображения, которым позавидует ваше фотографическое сообщество.

В чем разница между черно-белой и монохромной фотографией?

Если вы когда-нибудь спрашивали себя: «Черно-белая фотография — это то же самое, что и монохромная фотография?», Вы не единственный!

Начнем с ответа на вопрос: Что такое черно-белая фотография?

Черно-белая фотография — это фотография, созданная либо в камере, либо с помощью программного обеспечения для редактирования, которое использует только черный, белый и вариации серого.Часто вы слышите термин, что в черно-белых фотографиях используется оттенок серого.

(Подробнее по этой теме см. В нашем руководстве по монохромной фотографии и фотографии в оттенках серого.)

Черно-белые фотографии невероятно убедительны, убедительны и соответствуют стилю самых ранних приложений фотографии. До появления цветной пленки единственным вариантом была съемка черно-белых фотографий.

Некоторые из вас, младшие читатели, могут быть шокированы, узнав, что до цветного телевидения у нас были только черно-белые телевизоры.А до Интернета у нас были книги.

Как видно на первых рулонах пленки, добавление цвета к черно-белому изображению требовало ручной раскраски и окрашивания вручную каждого кадра. Позже были разработаны цветная пленка и методы обработки, и теперь, конечно, мы наслаждаемся цветом в полном цифровом великолепии с доступом к миллионам цветов.

Распространенное заблуждение состоит в том, что монохромная фотография и черно-белая фотография — это одно и то же.

Это правильно, что черно-белая фотография классифицируется как монохромная из-за использования одного цвета или его вариаций.Однако монохромная фотография может быть создана с вариациями синего, красного или любого другого цвета в спектре.

Хотя черно-белые фотографии привлекательны, особенно при сильном контрасте, использование одного цвета для монохромных изображений может придать изображению настроение и повествование.

С помощью этого эффекта вы можете сделать тусклое и плоское изображение и усилить его до супер-кадра.

Как снимать монохромную фотографию?

Существуют разные способы создания монохромного изображения, и мы рассмотрим их более подробно ниже, чтобы у вас было множество доступных вариантов.Но, как и было обещано, важно помнить, что вы можете создавать монохромные изображения с помощью камеры, которая у вас уже есть.

Вы даже можете сделать это с помощью мобильного устройства и одного-двух фильтров, но давайте оставим это для другой статьи о мобильной фотографии.

Другой вариант — просто снимать, настроив устройство так, как вы обычно его используете. Занимайтесь своими делами, делая цветные фотографии, зная, что вы можете просто изменить качество изображения позже при постобработке.

Монохромная фотография в камере

Независимо от того, снимаете ли вы с помощью дешевой «наведи и снимай» или с помощью дорогой цифровой зеркальной камеры, вы можете создавать монохромные изображения в своей камере, даже не касаясь программного обеспечения для редактирования.

Самый первый шаг — убедиться, что вы настроили камеру на съемку в формате RAW. Большинство камер снимают в форматах JPEG и RAW.

JPEG — это файл меньшего размера, так как он захватывает только достаточно данных изображения, чтобы создать достаточно подробное цифровое изображение. Однако RAW — это файл гораздо большего размера, потому что он сохраняет практически все данные изображения, захваченные датчиком.

В результате вы можете редактировать свои RAW-копии изображения с помощью встроенного программного обеспечения и конвертировать их в JPEG для простоты использования.

Большинство камер имеют встроенные в камеру приложения для редактирования и преобразования RAW. Это может быть большим преимуществом при съемке в дороге или в путешествии. Вам не нужен доступ к компьютеру, чтобы редактировать или конвертировать изображения.

Плюс, если вы все равно захотите редактировать на компьютере, файлы RAW сохранят эти дополнительные богатые данные, включая информацию о цветовом профиле.

Некоторые камеры также позволяют снимать в монохромном режиме захвата. Беззеркальные камеры предоставят вам монохромное изображение сцены в реальном времени на ЖК-дисплее или в видоискателе.

В этих случаях вы можете изменить настройки на монохромный и управлять теплыми и холодными тонами. В качестве альтернативы вы даже можете применить имитацию пленки или предустановку, чтобы изменить тот же вид.

Прелесть этого в том, что когда вы смотрите в видоискатель, вы видите мир в монохромном режиме. Таким образом, вы сможете научиться определять сцены, которые лучше всего подходят для монохромной фотографии.

Наконец, камера может записывать JPEG с уже примененным монохромным видом, плюс вы получаете копию файла RAW с исходными цветами и тонами.

Как и в любом жанре фотографии, бывают случаи, когда вам нужно применить физические фильтры к вашему объективу. Часто это делается для того, чтобы приспособиться к резкому свету, уменьшить засветку, уменьшить выдержку и создать особый вид.

Фильтры особенно удобны при съемке монохромных и черно-белых фотографий. С нейтральной плотностью или фильтрами нейтральной плотности вы можете уменьшить количество света, попадающего на сенсор, особенно при длительных выдержках.

Длинная выдержка может дать фантастические результаты в пейзажной фотографии.Вы можете уменьшить выдержку, например, чтобы водопад казался плавным.

Но это приводит к чрезмерной экспозиции белизны воды. Фильтр нейтральной плотности дает вам больший контроль над резкими белыми тонами в вашей композиции.

Фильтры разных цветов блокируют свет разного цвета и, следовательно, изменяют оттенки черного, белого и серого по своему вкусу.

Хотя существуют цветные фильтры, которые могут управлять контрастом в черно-белых или монохромных изображениях, они работают только с камерами, которые снимают в монохромном режиме.Они не будут работать с камерой, которая снимает в цвете, даже если вы настроите ее на черно-белую съемку.

Доступны цифровые фотоаппараты, которые могут снимать только в монохромном режиме. Некоторые люди даже берут отличный цифровой фотоаппарат и просят специалиста преобразовать его только в монохромный.

Хотя я не рекомендую это делать, есть что-то волшебное и чистое в идее возможности видеть и снимать только в черно-белом цвете.

Такие камеры звучат хорошо, но они могут быть невероятно дорогими в покупке или переделке с цветной камеры.Лучше всего снимать с тем, что у вас есть, а затем редактировать файлы RAW с монохромными эффектами.

Использование Lightroom для создания монохромных фотографий

Как уже упоминалось, есть несколько простых способов использования программного обеспечения для редактирования для создания разных видов одной и той же фотографии.

Я знаю фотографов, которые сделают снимок, а затем отредактируют его дважды — сначала как улучшенное цветное изображение, а затем как черно-белое изображение. Раздражает то, что меня всегда просят выбрать, что лучше.

Хотя большинство программ для редактирования могут создавать монохромные фотографии, мы собираемся более подробно рассмотреть, как это делает Adobe Lightroom.

Lightroom — очень обширное и мощное приложение для редактирования изображений RAW. Наряду с Photoshop, он входит в набор инструментов Adobe для обработки изображений, доступных как для настольных компьютеров, так и для мобильных устройств.

Сплит-тонирование

Первое действие, на которое мы можем взглянуть, — это сплит-тонирование. Это отличный инструмент для выбора цветового тона как светлых участков, так и теней.

Кроме того, у вас есть доступ ко всему спектру инструментов редактирования Lightroom, которые сделают вашу фотографию сияющей. Начните с фотографии, которую нужно отредактировать, и перейдите на вкладку Develop , чтобы у вас был доступ к инструментам редактирования.

Примерно на полпути вниз по стеку меню с правой стороны находится Split Toning , пункт расширяемого меню

Первый шаг — выбрать цвет или оттенок Highlights , а затем выбрать Saturation или интенсивность цвет.

Затем мы делаем то же самое с выбором оттенка для Shadows и снова контролируем Saturation .

В идеале для получения идеальной монохромной фотографии необходимо, чтобы оттенки светов и теней были одинаковыми. Таким образом, темные и светлые элементы вашего изображения будут одного цвета.

Используя Split Toning, вы можете усердно работать над драматической композицией или можете слегка подойти к более мрачному виду — вот полное руководство о том, как сделать Split Toning в Lightroom.

HSL / Hue Saturation Luminance

Альтернативное действие в Lightroom — это инструмент HSL или Hue Saturation Luminance. Это контролирует тон и интенсивность цвета на фотографии.

Его не так просто использовать, как параметр «Разделенное тонирование», но с его помощью можно получать монохромные изображения.

Он также находится на вкладке Develop Lightroom, а его расширяемое меню находится чуть выше меню Split Toning — обязательно нажмите на опцию HSL .

С помощью HSL вы можете точно настроить качество, яркость и интенсивность каждого цвета в изображении. Некоторые фотографы утверждают, что это лучший способ создавать монохромные снимки из ваших цветных. Я нахожу это невероятно утомительным и расстраивающим.

Во всяком случае, это отличный инструмент, который можно использовать после применения Split Toning для дальнейшей настройки цвета.

Предустановки

Благодаря встроенным пресетам Lightroom, а также тем, которые вы можете создать самостоятельно, существует очень простой способ создать монохромное изображение.

Пресеты — это в основном формулы, которые кто-то разработал, чтобы добиться отличного вида на фотографии.

Предустановки применяются ко всей фотографии простым щелчком мыши. Вы можете использовать предустановки так же, как фильтры в мобильных фото-приложениях, и они резко меняют качество изображения.

Монохромный пресет автоматически преобразует цветную фотографию в мгновение ока.

Самое лучшее в пресетах заключается в том, что если вы создаете свои собственные настройки редактирования и экспорта на вкладке «Разработка» в Lightroom, вы можете сохранить их как пользовательский пресет.Таким образом, вы можете применить его к любой фотографии в любое время в будущем.

Создание черно-белых изображений

Создание черно-белых изображений в Lightroom так же просто, как и процесс создания монохромных фотографий, который мы описали выше.

На вкладке Develop самый первый набор инструментов редактирования на правой панели находится в меню Basic . Самая верхняя строка позволяет переключаться между режимом обработки цвета и черно-белым.

Щелкните опцию Black and White , и профиль Adobe Monochrome мгновенно преобразует ваше цветное изображение в черно-белое — так просто.

Тогда, опять же, у вас есть доступ ко всем мощным инструментам редактирования Lightroom для создания динамичных и драматичных черно-белых изображений.

9 советов по созданию удивительной монохромной фотографии

1. Найдите подходящую сцену для создания композиции

Обязательно пролистайте существующий каталог фотографий и преобразуйте их из цветных изображений в монохромные.По крайней мере, было бы здорово попрактиковаться и расширить свои общие знания о постобработке и редактировании.

Имейте в виду, что некоторые цветные фотографии и композиции, которые были отредактированы, чтобы они выглядели как монохромные, просто не работают.

Но настоящая проблема в монохромной фотографии — найти правильную сцену или настройку для создания намеренного изображения. Под намеренным я подразумеваю композицию, которая хорошо подходит для монохромной фотографии.

Прежде всего, вы хотите выбрать лучшее время дня для фотосъемки.Понимание волшебных часов, таких как золотой час и синий час, может иметь большое значение, чтобы помочь вам в работе со сценой.

При съемке пейзажей, городских пейзажей и даже портретов в это время получаются более привлекательные фотографии. К тому же, несмотря на их названия, качество света в это время может в равной степени улучшить монохромные изображения.

Например, съемка пейзажа в синий час, когда свет имеет более холодный оттенок, может улучшить синюю монохромную композицию.

Итак, ключ к успеху здесь — всегда помнить, что у вас есть возможность сознательно создать монохромную композицию.

При съемке пейзажа или городского пейзажа вы можете сосредоточиться на игре света и цвета. Но, помня о том, что вы также хотите создать монохромный снимок, вы можете просто найти то, что ищете.

Еще один совет — составьте композицию и подумайте, работают ли цвета. Возможно, вам понравится предмет, контраст, элементы переднего и заднего плана, но если цвета блеклые, вы можете просто избежать кадра.

Но что, если вы решите перейти в монохромный режим и максимально использовать элементы, которые вам нравятся, удалив те, которые вам не нравятся?

Обладая большей практикой и терпением, мы все можем стать исключительными в поиске композиций, подходящих для монохромной фотографии.Со временем вы натренируете свой глаз, чтобы легко различать монохромную сцену.

Именно так уличные фотографы приучили глаз замечать уникальных персонажей или композицию.

Правила композиции не меняются для этого стиля фотографии. Они по-прежнему важны, но в некоторых случаях монохромный работает лучше.

2. Используйте контраст, чтобы усилить фотографию.

Монохромные и черно-белые фотографии настолько интересны и убедительны, поскольку они полагаются на контраст в одном цвете для обеспечения глубины.

Композиция содержит различные тональные уровни одного и того же цвета, и правильное их использование привлекает зрителя к изображению.

Если вы фотографируете пейзаж и обнаруживаете, что склоны гор могут быть слишком темными, попробуйте восстановить детали в тенях. Я бы порекомендовал это, особенно если у вас есть резкий контраст с заснеженными горными вершинами.

Игра между тенью и контрастом в монохромной фотографии особенно важна, поскольку вы не можете полагаться на цвет для создания повествования.

Повышение контрастности при постобработке чуть больше, чем вы могли бы в противном случае, тоже вполне приемлемо.

Более сильный контраст делает монохромную фотографию более яркой и характерной. Поэтому, пожалуйста, не бойтесь доводить его до крайности, чтобы увидеть, какие результаты вы получите — вы всегда можете немного перемотать его назад.

Это может быть особенно эффективным, если у вас есть силуэт объекта, так как линия между ярким фоном и сверхтемным объектом резкая.

Точно так же не бойтесь уменьшить уровень контрастности исходного изображения, чтобы смягчить сюжет и настроение композиции.

3. Максимальное разделение объектов

Отличный совет для монохромной фотографии — выделить основные объекты.

Вы все равно будете использовать правила композиции для достижения визуально привлекательного баланса между передним и задним планами. Кроме того, вы всегда будете использовать диафрагму для управления глубиной резкости и заметного разделения объектов.

Но нельзя использовать контрастный цвет и тон, чтобы объекты выделялись на фотографии.

Чтобы оптимизировать это «ограничение», вы можете создавать композиции, в которых ваш объект резко контрастирует с вашим фоном. Представьте себе портретную съемку, в которой ваш объект одет в белое, но элементы фона очень темные — мгновенно драматические.

Если вы снимаете пейзаж на фоне темного горного хребта, скомпонуйте кадр так, чтобы на переднем плане было одно дерево более светлого тона.

Такой подход создает захватывающие и динамичные композиции, которые направляют взгляд зрителя по кадру.

4. Работа с длинной выдержкой

Возможно, дело в сильной фокусировке на контрасте, но монохромные снимки с длинной выдержкой очень привлекательны.

Принципы и методы работы с длинной выдержкой в ​​фотографии универсальны — они применимы к цветному, черно-белому или монохромному.

Но есть отличный повод задуматься, особенно при создании монохромных композиций.Замороженный во времени водопад, спускающийся с обрыва с короткой выдержкой, великолепен. Но та же самая сцена, снятая с длинной выдержкой, превращает эту воду в шелковистую, молочную текстуру, которую гораздо интереснее наблюдать.

Точно так же съемка пляжной сцены с волнами, омывающими берег, может быть превращена в черно-белый дым, плывущий, как гигантский призрачный океан.

Дело в том, что сочетание контрастности, тональных качеств без отвлекающих факторов и длинной выдержки позволяет получать великолепные фотографии.

Ощущение движения и динамичной сцены неоспоримо по сравнению с одной и той же сценой, снятой на высоких скоростях.

5. Выделите текстуры и узоры в своей композиции

Если вас в какой-то степени интересовали изображения и искусство, вы, несомненно, видели работы M.C. Эшер.

Эшер был иллюстратором, который умел создавать удивительные рисунки, используя реализм, принудительную перспективу, загадочный контекст и захватывающие текстуры и узоры.Большинство его знаменитых работ выполнено в монохромных тонах одного цвета.

То же самое можно сказать о убедительной монохромной фотографии и о том, как использование текстур, узоров, линий и форм может улучшить изображение.

Четкие формы и линии помогают направить взгляд зрителя на композицию — факт, применимый ко всем формам фотографии. Но где монохромные фотографии выделяются, так это контрастом между тем, где встречаются формы и где ведут линии.

Сходящиеся прямые линии, такие как уходящие вдаль железнодорожные пути, втягивают вас в композицию.Они становятся еще более привлекательными, когда гвозди посеребрены и блестят на фоне темноты гравия и окружающего леса.

Изогнутые формы, перетекающие из одной точки изображения в другую, также направляют взгляд зрителя.

Текстуры и узоры отлично работают на монохромной или черно-белой фотографии. Отсутствие цвета как средства отвлечения внимания резко усиливает контраст текстуры.

Представьте себе чешую на ярко окрашенной рыбе — вас сразу привлекает интенсивность цвета, а не текстура.Выключите цвет и преобразуйте его в черно-белый, и вы сразу увидите текстуру и то, как контраст показывает наложение одной шкалы на другую.

Повторяющиеся текстуры и узоры — еще одна торговая марка Эшера — особенно интересны для просмотра, поскольку ваш взгляд ловится на повторении одной и той же формы снова и снова.

И снова чешуя — отличный тому пример. Но рассмотрите текстуру чьей-то кожи или волос на портретной съемке, где видна каждая прядь волос или след на лице.

6. Используйте весь тональный диапазон

Плохая привычка к монохромной фотографии — это верить, что все должно быть черным или белым или темным и светлым.

Существует бесконечный диапазон значений тона между крайним черным и белым цветом изображения. Хотя такой уровень контраста определенно имеет место в нашем искусстве, это ни в коем случае не единственный вариант.

Создание изображений, использующих весь или даже небольшой диапазон монохромного спектра, столь же ценно.Оттенки, присущие каждому доступному цвету, бесчисленны — и благодаря современным цифровым технологиям вы можете использовать их все.

Возможность использовать тонкие тона одного цвета в изображении может в значительной степени определять эмоции и поток изображения. Изображения, в которых не используется более 50% самых темных тонов, могут выглядеть очень светлыми и воздушными. Если такой подход принесет пользу вашей композиции, продолжайте.

Хотя существует риск того, что изображения с небольшим диапазоном средних тонов будут выглядеть плоскими и безжизненными, они также могут быть полезны.

Главный вывод из этого совета заключается в том, что используемые тона должны работать в гармонии с композицией и предметами.

Представьте себе две фотографии играющего ребенка: на одной используется резкий и интенсивный контраст, а на другой — более сбалансированное применение тона. Один может показаться тревожным и угрожающим, а другой будет более спокойным и уравновешенным.

7. Передавайте эмоции

Как творческие люди, мы эмоционально вкладываемся в нашу фотографию и в равной степени улавливаем эмоции в нашей работе.

Кто-то может подумать, что, удаляя цвет из фотографии, вы также теряете эмоциональную ценность. Это далеко от истины.

Предположим, вы помните наши предыдущие примеры, где мы применяли монохромный как один цвет. Более теплые тона красного и оранжевого добавили композиции изрядной эмоциональности. Применение сепии к изображению вызывает чувство ностальгии и простых времен.

Точно так же использование более холодного синего цвета в композиции дало более холодное и мрачное впечатление.

Как люди, мы очень хорошо понимаем, как цвет заставляет нас чувствовать — люди с синестезией, безусловно, могут это подтвердить. Но это не значит, что мы должны испытать целый оркестр цветов, чтобы получить эмоциональный отклик.

Иногда при правильной композиции монохромное изображение может передать эмоции гораздо более мощным образом.

8. Что мы делаем с тенями

Некоторые могут подумать, что использование теней в композиции относится к той же категории, что и контраст.Отчасти это правда, но тени также играют важную роль сами по себе.

В монохромной фотографии с помощью тени можно выразить несколько вещей. Нам присуще любопытство к тому, что скрывают тени — достаточно посмотреть несколько фильмов ужасов, чтобы доказать это. Почему они всегда уходят в тень и никогда не зажигают свет?

Воспользоваться этим так же просто, как не раскрывать детали, находящиеся в области тени. Хотя можно легко использовать инструмент редактирования, такой как Lightroom, чтобы вытащить детали тени, я бы рекомендовал подождать.

Тени играют важную роль в повествовании историй в фотографии. Оставляя детали скрытыми в тени, зритель строит свое представление о том, что находится в темноте. Мгновенно у вас есть захватывающая композиция, с которой зритель может взаимодействовать.

Конечно, это не применимо к каждому монохромному изображению.

Иногда противоположный подход и раскрытие деталей в тенях может создать у зрителя ощущение непринужденности. Иногда картина требует, чтобы вы раскрыли все ее тайны без каких-либо сложностей.

9. Практика ведет к совершенству

Как бы я ни боялся звучать как зарезанная пластинка, я не могу достаточно подчеркнуть этот момент.

Независимо от того, какой жанр фотографии вы пытаетесь сделать или какой уровень сложности вы хотите попробовать, практика всегда приводит к совершенству.

Если вы считаете, что можете впервые взять камеру в руки или впервые попробовать монохромную фотографию и добиться потрясающих результатов, вы глубоко ошибаетесь.

Никакая погоня не стоит того, если ее передают вам без усилий.Без усилий и безуспешных попыток мы ни черта не узнаем.

Чтобы добиться совершенства, используйте камеру и поэкспериментируйте с монохромной и черно-белой фотографией. Не стесняйтесь — снимайте все и просматривайте результаты.

Даже когда вы гуляете без камеры, настройте свой глаз на поиск интересных объектов, линий, текстур и композиций, которые идеально подходят для монохромной фотографии.

Часто задаваемые вопросы о монохромной фотографии

Что значит монохромный в фотографии?

То есть на фотографиях используется только один цвет (точнее, вариации одного цвета).Например, черно-белый, сепия и цианотипия считаются монохромными, поскольку каждый из них состоит из разных оттенков одного цвета.

Является ли черно-белое фото монохромным?

Да. Черно-белые фотографии одноцветны. Однако не все монохромные фотографии должны быть черно-белыми — они также могут использовать один другой цвет, например синий или оранжевый.

Как снимать монохромные фотографии?

Есть несколько вариантов.Вы можете создавать монохромные снимки прямо в камере, используя настройки камеры или прикрепив к объективу физический фильтр. Кроме того, вы можете снимать в цвете и применять монохромный эффект позже при постобработке. См. Выше для получения более подробной информации по каждому варианту.

Последние мысли о монохромной фотографии

Как мы здесь обнаружили, это гораздо больше, чем просто получение черно-белых фотографий. Монохромная фотография — это ступенька вверх по лестнице испытаний, когда дело доходит до овладения фотографией.

Но, обладая знаниями, которые мы предоставили вам сегодня, наряду с вашими навыками, вы сможете мгновенно видеть, компоновать и делать невероятные монохромные фотографии.

Монохромная камера — обзор

4.3 Автоматическое обнаружение препятствий

Работа любого инспекционного робота зависит от информации, предоставляемой бортовыми датчиками. Эти датчики также помогают оценить рабочую среду (температуру, влажность, ветер и т. Д.) Для эффективного мониторинга ЛЭП и его компонентов.Как правило, ультразвуковые датчики, лазерные дальномеры, тепловизионные или инфракрасные камеры используются для предоставления информации об окружающей среде PTL. Данные извлекаются с помощью компьютерной системы сбора данных, а затем обрабатываются для навигации и стабилизации роботов.

Некоторые исследования предоставили подробную информацию о сенсорных платформах. Например, Tulpan et al. [168] используют монохромную камеру Prosilica GC2450 5 МП со скоростью 14 кадров в секунду для приложений обработки изображений. Коммерчески доступная система технического зрения, состоящая из недорогой RGB-D и инфракрасной камеры, рассматривалась в [169].Более того, Yang et al. [170] используют монохромную камеру Firefly MV с разрешением 640 × 480 пикселей при 60 кадрах в секунду и способную обеспечить обзор под углом 90 °. В [171] использовалась система с двумя стереокамерами, так что две пары камер с градациями серого устанавливались на БПЛА, одна обращена вперед, а другая — вниз.

•

Обнаружение общих препятствий

Обнаружение и оценка местоположения препятствий вдоль PL были одной из наиболее серьезных сенсорных проблем [172].Однако для этой задачи часто используется простой датчик приближения; обычно он не предоставляет достаточной информации для автономного обхода препятствий. Это связано с тем, что датчики приближения не могут определить тип и природу препятствий, что очень важно для точного обхода препятствий.

Интересно, что во многих связанных опросах затрагивались темы обнаружения, видения и планирования роботов. Например, Whitehead et al. [173] исследуют типы датчиков, используемых для приложений дистанционного зондирования.Также были представлены комплексные методы визуализации для оптического потока [174–176] и обнаружения краев [177]. Другие исследования, посвященные методам планирования пути, включают планирование высокого уровня [178] и планирование в условиях неопределенности [179]. Поскольку литературы много, в этом исследовании кратко представлены основные концепции обнаружения и избегания объектов. Для обнаружения объектов используются алгоритмы обнаружения признаков для извлечения информации о местоположении и движении. Эти особенности определяют необходимое место на изображениях, которое можно классифицировать как капли, углы и края.Методы обнаружения помогают идентифицировать эти области, в то время как дескрипторы соответствуют характеристикам. Следовательно, объединение детекторов, дескрипторов и методов сопоставления сформировало законченный инструмент отслеживания движения, который можно использовать для обнаружения объектов [126].

Обнаружение краев обычно используется для идентификации плоскостей и линий на изображениях. Некоторые из классических подходов к обнаружению краев обсуждались в [180–183]. Также Oskoei et al. [177] обсуждают производительность моделей ступенчатого края (например,грамм. Детектор границ Canny) для поиска признаков с использованием фильтра Гаусса для лучшей обработки изображений. Однако при использовании детектора края Canny для зашумленных изображений могут появиться ложные края. Таким образом, в таких случаях производительность может быть улучшена с помощью вейвлет-преобразования Хаара [183]. С одной стороны, алгоритмы обнаружения области и угла используются для обнаружения и отслеживания объектов. В [168] были исследованы характеристики четырех угловых детекторов для идентификации удаленных объектов с целью обнаружения и предотвращения столкновения.Детекторы, а именно, Harris-Stephens, Shi-Tomasi, наименьшее однозначное ядро, ассимилирующее сегмент (SUSAN), и характеристики из ускоренного тестирования сегмента (FAST) сравнивались с использованием видеопотоков в реальном времени. Результаты показывают, что подходы Харриса-Стивенса и Ши-Томази лучше других методов с точки зрения времени выполнения и диапазона обнаружения.

•

Обнаружение ЛЭП и его компонентов

Среди наиболее важных целевых объектов или препятствий, связанных с ЛЭП, являются башни и изоляторы, которые следует не только обнаруживать или обходить, но и проверять для лучшего поставка энергосервисов.Таким образом, многие исследователи применили алгоритмы машинного обучения для обнаружения и классификации этих компонентов. Сампедро и др. [184] использовали методы контролируемого машинного обучения для обнаружения и классификации вышек ЛЭП. Функции гистограмм ориентированных градиентов (HOG) использовались для обучения двух многослойных нейронных сетей восприятия, так что одна предсказывает присутствие башни на изображении, а другая классифицирует тип башни на основе заданных обучающих данных.

Более того, Wronkowicz et al.В [185] представлены методы автоматического обнаружения изоляторов, основанные на сегментации изображения и сопоставлении с шаблоном. Другое исследование использует аэрофотоснимки PTL для обнаружения изоляторов с помощью функций HOG и LPB слияния, что обеспечивает точность обнаружения 89%, как показано в [186]. Сервоинг PTL на основе изображений для обнаружения препятствий и оценки расстояния был представлен в [29]. Предлагаемая методика идентифицирует каждый тип препятствия непосредственно из записанных изображений путем присвоения уникального символа каждому препятствию.Например, гирлянда подвесного изолятора представлена ​​эллипсом, а деформация изолятора обозначена двумя кружками справа и слева от проводника ЛЭП. После определения препятствия его положение оценивается с помощью стереовидения. Алгоритм был реализован на прототипе PTLIR и протестирован на реальном PTL с удовлетворительным результатом. Дополнительные исследования по обнаружению и локализации изоляторов можно найти в [187–190].

Сосредоточившись на обнаружении и отслеживании PTL, Yong et al.[128,191] предложили алгоритмы полу-патч-сопоставления на основе эпиполярных ограничений для извлечения трехмерных облаков точек для коридора PTL. Расчетное расстояние между трехмерным облаком точек и ЛЭП использовалось для автоматического обнаружения препятствий. Zheng et al. [107] применили пороговое значение к изображениям градиента, чтобы извлечь PTL. В [192,193] были представлены алгоритмы слияния инфракрасных и видимых изображений PTL.

Кроме того, обычные летающие PTLIR управляются дистанционно с GCS.Чтобы повысить степень автономности этих роботов, Ларраури и др. [194] разработал систему, которая автоматически генерирует данные проверки в реальном времени и предупреждает GCS через SMS и электронную почту при обнаружении повреждения или препятствия. Это достигается за счет разработки алгоритма машинного зрения, который обрабатывает инфракрасные изображения и изображения высокой четкости для обнаружения аномалий. Данные, полученные GCS, включают изображение, положение GPS, тип и высоту препятствия, дату и время, а также высоту БПЛА над уровнем моря. Также алгоритм определил препятствия (например,г., деревья и здания) возле ЛЭП и оценили их соответствующее расстояние от линий. И наоборот, одной из сложных задач автоматизации БПЛА является обнаружение и отслеживание PTL в сложных условиях [122,195]. Таким образом, Jingjing et al. [107] и Ли и др. [196] предложил новые подходы к обнаружению и отслеживанию PTL путем извлечения сегментов PTL с помощью преобразования Хафа. Также Джалил и др. [5] разработали современную систему технического зрения для обнаружения повреждений или горячих точек вдоль системы ЛЭП.Авторы использовали инфракрасное изображение для обнаружения неисправностей и приняли ИНС для классификации компонентов ЛЭП на основе видеопотока, записанного БПЛА.

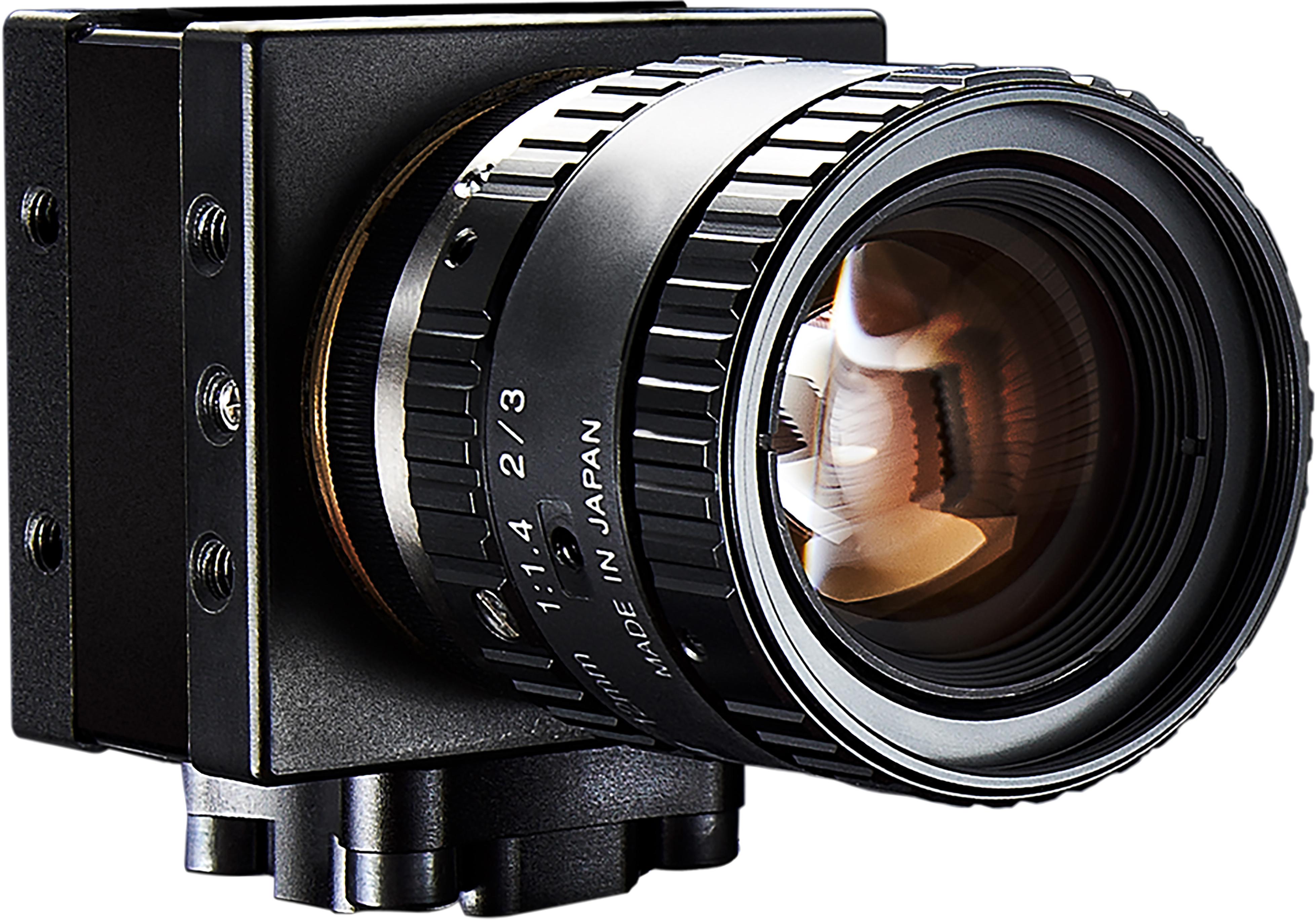

Монохромные датчики цвета VS — основы оптической инженерии

Монохромные датчики цвета VS

После процесса получения каждый пиксель изображения предоставляет информацию об уровне серого: обычно квантование основано на 256 уровнях серого (если разрешение составляет 8 бит), 1024 уровнях (10 бит) или 4096 ( 12 бит).

Таким образом, получается монохромное изображение (черно-белое).

Для отображения цветного изображения требуются как минимум 3 координаты: красная координата, зеленая координата и синяя координата. Эти 3 значения могут быть выражены так же, как и для монохромного изображения, с диапазоном 256, 1024 или 4096 уровней для всех 3 каналов.

В следующем примере представлены несколько цветов:

• Белый (R = 255, G = 255, B = 255)
• Черный (0,0,0)
• Зеленый (0,255,0)
• Желтый (255,255,0)
• Фиолетовый (255,0,255)

Чтобы получить информацию о цвете, необходимо выполнить два шага.

Фильтр Байера

3 канала в цветных датчиках

Первый шаг — разместить над всей матрицей датчиков цветной фильтр: наиболее распространенным является фильтр Байера (см. Рисунок). Его типичный образец состоит из 50% из зеленого пикселя , 25% из красного пикселя и 25% из синего пикселя , расположенных, как на рисунке выше.

Например, в зеленом пикселе только падающие лучи с длиной волны около 550 нм (т.е.е. зеленый свет) может проходить через слой фильтра и поглощаться датчиком (см. нижний рисунок).

Лучи с другой длиной волны отклоняются.

После сбора заряда вторым шагом является восстановление информации о цвете для всего пикселя: эта операция называется демозаправкой (или дебайерингом).

Например, пиксель P (3,2) имеет только синюю информацию, поскольку его цветовой фильтр синий. Чтобы получить также координаты красного и зеленого, одним из возможных вариантов является вычисление двух значений путем усреднения ближайшего красного и зеленого пикселей.

В этом случае значение красного будет равно:

`Red_ (3,2) = (Red_ (2,1) + Red_ (2,3) + Red_ (4,1) + Red_ (4,3)) / 4`

А значение зеленого будет равно:

`Green_ (3,2) = (Green_ (2,2) + Green_ (3,1) + Green_ (3,3) + Green_ (4,2)) / 4`

Используя большую маску для усреднения, можно получить более точный цвет, но, с другой стороны, алгоритм будет сложнее и, следовательно, время обработки будет больше.

Фильтр Байера с индексами

Подводя итог, какие параметры следует учитывать при выборе между монохромным и цветным сенсором?

• Датчик цвета необходим при работе с приложением, в котором важна информация о цвете.

Очевидно, что если приложению требуется цветное изображение, единственный выбор — использовать датчик цвета (например, приложения для проверки и контроля качества).

• Датчик цвета по своей сути медленнее .

В то время как для монохромного сенсора каждый пиксель обычно описывается 8 битами, для цветового сенсора каждый пиксель имеет 8 бит для красного канала, 8 бит для зеленого канала и 8 бит для синего канала, то есть в три раза больше обрабатываемых данных, что увеличивает время обработки и, как следствие, снижает частоту кадров.

• Монохромный датчик может обеспечить более высокое разрешение .

В цветной камере наличие фильтра Байера может способствовать снижению производительности с точки зрения оптического разрешения системы. Кроме того, алгоритм демозаики может вносить ошибки в восстановление цвета.

Следовательно, если информация о цвете не требуется, следует предпочесть монохромный датчик.

Лучшие камеры для черно-белой фотографии

Монохромная (или черно-белая) фотография может быть ностальгической, вневременной, красивой, и в наши дни есть несколько способов ее запечатлеть.Многие цифровые камеры имеют монохромный режим. Вы также можете редактировать фотографии с помощью таких программ, как Photoshop и Lightroom, или с помощью конвертера RAW, который превращает вашу цветную фотографию в монохромную фотографию. Однако для получения лучших монохромных фотографий вам действительно нужна камера, которая вообще не собирает информацию о цвете, а это определенно редкая порода.

Чем лучше монохромная камера? Большинство обычных цифровых камер имеют цветные фильтры, наложенные на сенсор, которые захватывают полноцветное изображение — этот процесс называется демозаикой, — но эти фильтры также мешают способности сенсора улавливать полный спектр доступного света.Это означает, что, хотя монохромный режим цифровой камеры может хорошо работать, он не сможет достичь тех же уровней черного и белого, что и монохромная камера. С другой стороны, преимущество использования обычной цифровой камеры при съемке в монохромном режиме состоит в том, что вы можете превратить черно-белые фотографии в формате RAW в цветные после того, как они были сделаны.

Монохромная фотография немного отличается от традиционной фотографии — такие вещи, как свет, тени, формы и текстуры, играют гораздо более важную роль.(Поскольку большинство фотографов видят в цвете … это добавляет еще один уровень сложности.) Но тем, кто действительно страстно увлечен монохромной фотографией и хочет сделать снимок наилучшего качества, действительно стоит обратить внимание на специальную монохромную камеру. Предупреждаем, вариантов не так много, и все они довольно дороги.

Примечание редактора: Если вы ищете более доступный вариант, мы предлагаем обратить внимание на Sigma dp3 Quattro (от 899 долларов). Это не настоящая монохромная камера, так как ее датчик Foveon Quattro все еще может улавливать цвета, но датчик не использует традиционные светофильтры и вместо этого воспроизводит цвета без демозаики, что приводит к более точным монохромным фотографиям.(Вы можете узнать больше о технологии здесь.) Все новые компактные компактные диски Sigma dp1, dp2 и dp3 Quattro оснащены датчиком Foveon.

Leica M Монохромный

Leica M Monochrom — это цифровая камера в стиле дальномера и настоящий черно-белый стрелок. Выпущенный в 2012 году, его любят самые серьезные фотографы, но он также известен тем, что его довольно сложно использовать. У него нет автофокуса, поэтому вам придется отрегулировать кольцо фокусировки объектива — любой из объективов Leica M-Series совместим с M Monochrom — для получения сфокусированных фотографий.Диафрагма также регулируется объективом. У него также нет отличных возможностей серийной съемки или видеосъемки (до 1080p). И ему не хватает Wi-Fi, GPS и NFC, которые являются обычными функциями современных цифровых фотоаппаратов. Однако M Monochrom имеет 24-мегапиксельный полнокадровый сенсор и гибкий ISO (320-25600) и может снимать потрясающе четкие черно-белые фотографии. Для опытных фотографов, которых не пугает такая цена Leica, это лучшая монохромная камера, которую вы можете купить.

Купить Сейчас: $ 7,550

Fuji X-Pro1-M

Для тех, кто не хочет тратить столько же на монохромную цифровую камеру, есть сторонняя компания LDP LLC (MaxMax.com), который продает модифицированные версии Fuji X100S-M и Fuji X-Pro1-M. Они превращают камеры с цветным датчиком Fuji X-Trans в монохромные, удаляя массив цветных фильтров, и, по данным MaxMax.com, они работают очень хорошо: «Монохромные камеры Fuji могут сравниться с Leica M довольно хорошо, но во многих отношениях обладают более высокими характеристиками. и по гораздо более низкой цене ». В настоящее время вы можете приобрести Fuji X-Pro1-M за 2425 долларов и Fuji X100S-M за 2600 долларов.

Купить сейчас: 2425 долларов (X-Pro1-M) Купить сейчас: 2600 долларов (X100S-M)

Phase One IQ3 100MP Achromatic

Phase One IQ3 100MP Achromatic — это цифровой задник, который позволяет любой среднеформатной камере IQ3 XF снимать только черно-белые фотографии.Анонсированная в 2017 году цифровая задняя крышка оснащена новым 101-мегапиксельным CMOS-датчиком с максимальным ISO 51 200, что делает ее самой светочувствительной цифровой задней панелью среднего формата, которую вы можете приобрести в настоящее время. Он также имеет электронную кнопку спуска затвора, встроенный Wi-Fi и может снимать до 60-минутных длинных выдержек. Эта задняя крышка камеры действительно предназначена для фотографов, которые хотят делать снимки архитектуры и пейзажей в сверхвысоком разрешении. При цене 50 000 долларов только за спину им, вероятно, нужно быть серьезными фотографами.

Подробнее: здесь

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Почему я перехожу на монохромную камеру для астрофотографии

Монохромная астрофотографическая камера дает создателям изображений на заднем дворе в городе возможность получать динамические узкополосные изображения из дома.Хотя получение изображения LRGB с использованием колеса фильтров требует некоторого дополнительного времени на настройку на ранней стадии, гибкость этой конфигурации является привлекательной.

До сих пор не испытывал радостей съемки через колесо фильтров. Но я испытал необычайную мощность монохромного датчика через узкополосные фильтры. Мои последние переживания на заднем дворе заставили меня задуматься, не нужно ли мне давным-давно переключиться на моноастрофотографию…

Те из вас, кто снимает с помощью одноцветной астрофотографической камеры (такой как DSLR), как я много лет, могут не решиться переключиться на камеру, которая выводит черно-белые изображения.Удовлетворение красочной туманности, появляющейся на задней панели экрана вашей камеры после 120-секундной выдержки, — вот почему мы в первую очередь увлеклись этим хобби.

Не заблуждайтесь, цветная зеркальная камера остается лучшим вариантом для новичков, желающих начать работу в глубоком небе. Я потратил на это последние 7 лет, и ничто не сравнится с удовольствием снимать объекты в космосе с темного неба с помощью камеры и телескопа.

Тем не менее, опытные астрофотографы на заднем дворе настаивают, что монохромный — единственный выход, если вы хотите серьезно заняться съемкой глубокого космоса.В прошлом году я сильно огорчился, когда решил перейти с зеркалки на однокрасочную Altair Hypercam 183C, особенно при съемке через узкополосные фильтры.

Результаты моих экспериментов с цветной камерой и узкополосной полосой были многообещающими, но я знал, что эти 12-нм фильтры лучше подходят для моно сенсора.

В этом посте я расскажу, почему с этого момента я буду снимать на моноастрофотографию. Но сначала взгляните на Altair Hypercam 183M в действии над туманностью Конус.

Почему серьезные любители рекомендуют монохромную камеру вместо цветной?

Монохромная астрофотографическая камера может улавливать больше сигнала (света), чем цветная. (А точнее в 3 раза больше). Массив фильтров Байера в цветной камере уменьшает общее количество света, записываемого на объект астрофотографии.

По своей конструкции датчик камеры с массивом цветных фильтров требует, чтобы вы делали более длительные выдержки для записи того же уровня сигнала, что и монофоническая камера.Автоматически собирая свет через телескоп в отдельные каналы RGB по мере сбора света, вы жертвуете всем потенциалом света, над сбором которого вы так усердно работаете.

Фильтр Байера, используемый в датчиках цветных CMOS-камер. Википедия

В этой статье на PhotographingSpace.com Диллон О’Доннелл взвешивает плюсы и минусы использования монокамеры для астрофотографии, а не цветную. В конце концов, все сводится к компромиссу между удобством и качеством.

Цветная камера быстрее доставит вас к финишу, но в определенный момент будет сдерживать вас с точки зрения качества изображения. Вы можете фотографировать объекты в телескоп в течение многих лет, прежде чем достигнете точки, в которой вы почувствуете, что ваш прогресс остановился.

Суть в том, что цветная камера — мастер на все руки, ни в чем не мастер.

Слева: Туманность Конус с использованием монохромной камеры и узкополосных фильтров. Справа: Трехраздельная туманность с использованием модифицированной цифровой зеркальной камеры Canon с LPS-фильтром.

Переключить на моно

Давайте проясним одну вещь: мои цветные астрофотографические камеры (DSLR) не будут собирать пыль на полке, когда я начинаю сосредотачиваться на захвате изображений в монохромном режиме. Моей основной задачей всегда будет создание красивых полноцветных изображений космоса.

Для большинства проектов у меня просто нет времени (чистое небо), чтобы собрать всех моих данных с помощью монохромной камеры с необходимыми фильтрами. Короче говоря, я буду делать цветные изображения в период новолуния, а в остальное время — узкополосные монохромные изображения.

Я никогда не перестану снимать в цвете с помощью цифровой зеркальной камеры, но новые монохромные данные придадут моим существующим цветным изображениям настоящий импульс.

Разве создание изображения не займет в три раза больше времени?

Дополнительное время, необходимое для моноастрофотографии камеры, было названо «мифом» некоторыми производителями ПЗС. Пока я не куплю колесо фильтров и не проведу весь процесс самостоятельно, я могу только предполагать, что это просто не может быть правдой.

Вполне возможно, что общее время процесса получения изображения может быть сокращено из-за того, что в каждом вспомогательном элементе собирается больше света.Ручная замена фильтров для каждого канала может склонить чашу весов в другую сторону, но автоматическая установка, включающая колесо фильтров, ускорит это.

Я думал, что охлаждаемая ПЗС-матрица — единственный выход?

Всем известно, что охлаждаемая ПЗС-камера — лучший выбор для серьезной астрофотографии глубокого космоса. Что такого особенного в CMOS-датчиках (которые используются в зеркальных фотокамерах)?

Достижения в области КМОП-технологии включают новейшие астрофотографические камеры, в которых используются КМОП-сенсоры, работающие почти так же хорошо, как и желанные ПЗС-матрицы.Если вы называете астрономическую камеру, не предназначенную для цифровых зеркальных фотокамер, ПЗС-матрицей, вы не одиноки. Многие программные приложения, такие как Astro Photography Tool, маркируют эти астрономические камеры CMOS как «CCD», чтобы отличить их от камеры DSLR.

ПЗС-камеры

различаются по цене с большим отрывом: от крошечной камеры для глубокого космоса Orion StarShoot G3 до «совершенной астрономической визуализации» SBIG STX-16803.

Чтобы получить больше информации о камерах CCD, посмотрите это видео от Atik Cameras.Стивен Чемберс, конечно, ссылается на камеры линейки Atik, но большая часть информации, которой он делится, применима ко всем астрономическим камерам.

Монохромный датчик изображения CMOS

После нескольких лет фотографирования целей дальнего космоса в цвете с помощью фильтра Байера я теперь понимаю разницу, которую делает камера с улучшенной квантовой эффективностью.

Как вы уже догадались, мое сердце когда-то принадлежало одноцветной зеркальной астрофотографии. Но я быстро понимаю, как монохромная астрономическая камера может дать съемкам на заднем дворе огромное преимущество.Трудно представить себе съемку цветной камерой с узкополосным фильтром сейчас, когда я увидел, насколько больше деталей можно получить в моно.

Преимущества монохромной камеры:

• минимизировать эффекты светового загрязнения (nb)
• преуспевает в захвате эмиссионных туманностей
• фотографировать более слабые объекты
• изображение во время полнолуния (nb)
• Возможность захвата более широкого круга объектов

Взгляните на эту инфографику, предоставленную Atik Cameras.

Гиперкамера Альтаира 183M

Сегодня у меня в руках новая астрономическая камера Altair Hypercam 183M. В этой камере используется монохромный сенсор Sony IMX183, который также можно найти в камерах ZWO и QHY.

Камере Altair Hypercam 183M не хватает термоэлектрического охлаждения, что является большой причиной того, что она более доступна по цене, чем ее конкуренты с охлаждаемым моно.

Даже без системы ТЕС датчик Hypercom остается очень холодным во время сеанса визуализации с длительной экспозицией благодаря открытой конструкции корпуса и вентиляторному охлаждению.

Прошлым летом я протестировал конструкцию внутреннего вентилятора Hypercam на 183C, и меня впечатлила его разница. В самые жаркие летние ночи зеркалка оставалась на полке, а Hypercam продолжала работать.

Altair Hypercam 183M Технические характеристики:

• 20-мегапиксельная CMOS-матрица Sony IMX183 BSI
• Вентиляторное охлаждение с темп. датчик
• 1-дюймовый CMOS-датчик (5440 x 3648 активных пикселей)
• Подавление свечения встроенного усилителя
• расширенный динамический диапазон (12-битный АЦП на 16-битный выход)

Для работы Altair Hypercam 183 требуются соответствующие драйверы.Вы можете скачать их с сайта camera.altairastro.com.

Планы для получения изображений глубокого неба в монохромном режиме

Когда-то я считал, что перемещение в более темное место — единственный способ сфотографировать слабые и сложные цели. Когда вы соединяете узкополосные фильтры с высокочувствительным моно CMOS-датчиком, у вас есть все, что нужно, чтобы преодолеть даже самое сильное световое загрязнение в городе.

На данный момент я сосредоточусь на сборе данных яркости или отдельных узкополосных газовых деталей с помощью 183M.Я могу применить эти новые данные к существующим цветным фотографиям глубокого неба для некоторого дополнительного эффекта. В дальнейшем добавление колеса фильтров к миксу позволит мне создавать совершенно новые версии моих любимых объектов.

С помощью 183M я добавил новые монохромные детали к моему изображению Галактики Водоворот от 2014 года в RGB

В будущем я обязательно создам новый учебник по Photoshop, который будет включать процесс добавления слоя яркости к существующим цветным изображениям.Дополнительный «свет» может существенно повлиять на ваши изображения и обеспечить столь необходимый контраст и четкость вашим фотографиям. Это особенно эффективно для туманностей с большим количеством водородного газа.

Ранние результаты снимков глубокого неба

Туманность Конус — сложный выстрел из красной / белой зоны. Моя предыдущая попытка использовать цветную камеру и телескоп (и задним числом), которые не подходили для объекта такого размера, не увенчалась успехом. Размер микросхемы 183M хорошо соответствует фокусному расстоянию моего рефракторного телескопа ED102.(714 мм @ F / 6)

На этот раз, однако, был задействован мой Explore Scientific ED102 с прикрепленной к нему камерой Altair Hypercam 183M. Кроме того, я решил пожертвовать мгновенным цветовым оттенком, чтобы получить больше деталей. Изображение было снято на следующий день после полнолуния, и во время этого сеанса оно светило неудобно близко от моей цели.

Туманность Конус и туманность Лисий мех с помощью камеры Altair Hypercam 183M

Детали изображения:

24 x 5 минут (всего 2 часа)
Усиление: 40%
Уровень черного: 100

Телескоп: Explore Scientific ED102
Камера: Altair Hypercam 183M V2
Фильтр: STC Optical Duo-Narrowband Filter
Guide Scope: William Optics Z72 Doublet
Guide Camera: Altair GPCAM2 AR0130 Mono
Крепление: iOptron CEM60

Сложено в DeepSkyStacker

Обработка изображений в Adobe Photoshop.

Для изображения выше я использовал оптический дуо-узкополосный фильтр STC, который изолирует как Ha, так и OIII и блокирует почти все другие длины волн света. Он разработан, чтобы игнорировать световое загрязнение города, увеличивая при этом длины волн Ha и OIII. Хотя этот 48-миллиметровый фильтр блестяще работал с монокамерой на туманности Конус, мне нужно протестировать этот фильтр на моей зеркалке.

График спектра скорости передачи узкополосного фильтра STC Optical Astro Duo-Narrowband

Планы на будущее

Туманность Конус была моим последним сеансом получения изображений с зимними целями, так как объекты, находящиеся там далеко на западе, недоступны в окне моего заднего двора.

Приближается сезон галактик, а вместе с ним и множество новых целей для астрофотографии дальнего космоса. На этот раз я буду снимать с большим фокусным расстоянием, чтобы в поле зрения были видны часто крошечные объекты. Я буду использовать телескоп iOptron Photron RC6. Это будет краткое отступление от моих рефракторов, поскольку мы направляемся в весну. Лучшего времени быть не может.

До следующего раза, чистого неба.

Обновление: В начале 2019 года я добавил в свою установку Meade DSI IV охлаждаемую монохромную астрономическую камеру CMOS.

Ресурсов:

Как выбрать камеру CCD

Это отличный ресурс от Diffraction Limited, который дает лучшее понимание важности фокусного расстояния, светочувствительности и разрешения в астрономической камере. Это компания, ответственная за культовую линейку камер CCD SBIG.

ZWO ASI Веб-сайт

ZWO предлагает широкий спектр астрономических камер CMOS высокой чувствительности. На сегодняшний день мне понравились модели ASI071MC-Cool (цветной) и ASI294MC-Pro (цветной).ASI 1600MM-C в настоящее время является одной из самых впечатляющих монохромных астрофотографических камер, используемых астрофотографами на заднем дворе по всему миру.

Похожие сообщения

Поделиться

Связанные теги

Почему больше производителей не делают монохромные версии своих фотоаппаратов?

Поскольку Leica только что выпустила красивый, но безумно дорогой монохромный M10, возникает хороший вопрос, почему другие производители камер не поступают так же.Вы бы купили Sony a7M III, Fuji X-M3 или даже Canon EOS Rm?

Краткое описание того, что Leica сделала с M10 Monochrom: Камеры серии Monochrom построены без фильтра цветовой матрицы, расположенного над датчиком. Датчики камеры могут определять только яркость и не могут определять длину волны, поэтому мозаика с цветным фильтром Байера помещается поверх пиксельных датчиков, чтобы позволить ей определять интенсивность красного, зеленого и синего света.

В результате на пиксельные датчики попадает меньше света, и при удалении этой мозаики датчик больше не может различать цвета, но становится более чувствительным и может предлагать больше деталей, а также создает нечто похожее на зернистость пленки, а не на шум. при просмотре пикселей.Как восхваляет в этом видео Аллан Вайц из B&H Photo, градация тонов в получаемых изображениях намного лучше (ваш опыт может отличаться), хотя потребуется истинный ценитель, чтобы оценить разницу. Для большинства фотографов, вероятно, достаточно обработки необработанного файла в черно-белом режиме, но для хардкорных профессионалов то, что предлагает Leica, можно по достоинству оценить.

(Кстати, тем, кто думает, что 8300 долларов — это не так уж и дорого для камеры, которая снимает только монохромные изображения, обязательно ознакомьтесь с камерой Phase One XF в сочетании с цифровой задней панелью IQ3.100 мегапикселей черно-белого изображения среднего формата. Наслаждайтесь.)

Если вам интересно, можете ли вы просто открыть свою цифровую камеру и снять фильтр Байера, я рад сообщить вам, что это возможно, но, по словам пугающе осведомленного Джозефа Висниекски, это не совсем простой процесс. Похоже, есть большая вероятность того, что вы можете подвергнуться воздействию некоторых довольно неприятных химикатов, и точная процедура будет отличаться у разных производителей, если не между отдельными камерами одного и того же производителя, поэтому будет изрядное количество проб и ошибок.Если вы хотите преобразовать свой 5D Mark IV, вероятно, будет полезно иметь больше, чем несколько из них, чтобы вы могли усовершенствовать процесс.

Как объясняет Вишниекски в этом сообщении на форуме DPReview, вам просто нужно «растворить цветные фильтры и матрицу микролинз датчика, используя другие опасные растворители и, возможно, больше тепла. Нет ничего веселее, чем горячие растворители: тепло увеличивает силу в виде раздражителей, канцерогенов и взрывчатых веществ ».

Если вам интересно, можете ли вы заплатить компании за то, чтобы она сделала это за вас, это возможно, но вам нужно надеяться, что камера, которую вы хотите преобразовать, является той камерой, которую компания настроила преобразовать.Более простым вариантом может быть покупка уже переделанной камеры, например, той, что продается через MaxMax, малый бизнес в Нью-Джерси, который имеет долгую историю переделки камер. Однако стоит ожидать небольшого повышения цены на бывшую в употреблении модифицированную камеру, которую вы собираетесь купить. Это нишевый процесс, требующий смехотворно специализированных знаний и, по понятным причинам, не из дешевых. Sony a6000, который будет стоить вам немногим более 400 долларов в этом магазине подержанных камер, обойдется вам в 2000 долларов, когда он будет полностью разобран и это надоедливое покровное стекло, микролинзы и массив цветных фильтров будут оторваны с поверхности датчика.(Я должен добавить: учитывая объем работы, оборудования, химикатов и опыта, которые вкладываются в этот процесс, это выгодная сделка.)

В конце прошлого года Canon анонсировала EOS Ra, камеру, разработанную специально для астрофотографии. По сути, Canon взяла EOS R и включила фильтр, отсекающий инфракрасное излучение, который позволяет сенсору получать до четырех раз больше водородно-альфа-лучей на длине волны 656 нм. Это означает, что далекие туманности и другие объекты можно снимать без какого-либо «нежелательного инфракрасного излучения».«В основном, он очень хорошо видит ночное небо.

Прямо сейчас вы можете купить обычную EOS R за 1800 долларов, в то время как астро-версия на 700 долларов дороже — 2500 долларов, хотя это всего на несколько сотен долларов больше, чем цена обычной R на момент запуска. Учитывая, что Canon по сути добавляла компонент (ИК-фильтр) к EOS R, чтобы сделать Ra, с монохромной версией, они вместо этого опускали компонент (фильтр Байера), поэтому, на первый взгляд, логика подсказывает, что это не должно резко увеличивать цену.Конечно, это, вероятно, не так просто, даже если не учитывать эффект масштаба. Например, кто-то более умный, чем я, расскажет нам в комментариях о последствиях двухпиксельной автофокусировки.

Помимо автофокуса, будет ли монохромная версия EOS R иметь такую ​​же популярность, как версия для астрофотографии? Возможно, нет. Прелесть Leica M10 Monochrom в том, что это компактный дальномер, который хорошо подходит для уличной фотографии (и для людей, которые любят фокусироваться вручную).Если бы это был всего лишь случай размера, возможно, монохромная версия EOS RP была бы немного более реалистичной, и она могла бы предложить достаточно компактный блок в сочетании с RF-блином, если и когда появится такой объектив.

Более очевидной (доступной) монохромной камерой будет что-то от Fuji, и в прошлом об этом ходили слухи. С компактными корпусами и немного более хипстерскими наклонами я, безусловно, был бы соблазнен X30m, X100Fm или X-Pro3m. Если я вас только что соблазнил, обратите внимание, что вы можете купить монохромный X100T от MaxMax за 2600 долларов.

Ребята из Fuji Rumors долго и упорно проводили кампанию за выпуск монохромной версии Fuji, и если вы хотите предложить им свою поддержку, вы можете добавить свой голос в этот опрос. Вы можете представить, что, если Fuji осмелится создать цифровую камеру со скрытым задним ЖК-дисплеем (то есть XPro3), камера, которая снимает только в черно-белом цвете, наверняка не будет такой уж нишевой?

Как вы думаете? Какую камеру вы бы переделали? И стоит ли Fuji рискнуть и выпустить на рынок доступную монохромную камеру? Обязательно оставьте свои мысли в комментариях ниже.

Изображение предоставлено Leica-Camera.com.

Когда монохромные камеры — лучшее решение Teledyne Lumenera

Монохромные камеры можно легко упустить из виду при поиске решения для обработки изображений, поскольку многие новые камеры обладают яркими цветами, резким контрастом и улучшенными характеристиками при слабом освещении. Однако есть много приложений, для которых использование монохромной камеры выгодно, поскольку они создают более четкие изображения с лучшим разрешением, выводят файлы меньшего размера и более чувствительны к свету.

Основное различие между датчиком монохромного и цветного изображения заключается в отсутствии матрицы цветных фильтров (CFA). Удаление этого оптического полосового фильтра позволяет большему количеству фотонов достигать светочувствительной поверхности датчика, что делает его более чувствительным к свету, что означает более высокую квантовую эффективность. В дополнение к этому цветные камеры обычно имеют отсекающие ИК-фильтры, чтобы инфракрасный свет не создавал цветовых аберраций. Без этих фильтров красный, зеленый и синий пиксели также реагировали бы на различные длины волн в ближнем ИК-диапазоне, что приводило к генерации странных и неточных цветов.Поскольку каждый пиксель монохромного датчика может обнаруживать более широкий спектр света из-за отсутствия CFA и ИК-фильтра, общие характеристики камеры значительно улучшаются в условиях низкой освещенности. Поэтому дополнительные улучшения наблюдаются на более высоких длинах волн, особенно за пределами 650 нм, где начинается ближняя инфракрасная область (NIR).

Камеры, оснащенные CFA, должны интерполировать данные цвета, отфильтрованные оптическими фильтрами с помощью сложных алгоритмов демозаики. Поскольку данные интерполируются, а не измеряются, расчет вносит погрешность.Становится очевидным, что удаление CFA устраняет добавленную ошибку. Это приводит к более четкому изображению с более высоким эффективным разрешением, поскольку каждый пиксель монохромного датчика содержит измеренное значение и не зависит от его соседей.

Удаление CFA также связано с уменьшением размера файла монохромного изображения. Поскольку данные монохромного изображения не содержат информации о конкретном цветовом канале, размер изображения уменьшается втрое.Это уменьшение размера также позволит увеличить битовую глубину при сохранении экономии памяти, если позволяет камера.

Lumenera предлагает широкий выбор моделей камер, доступных в монохромных вариантах. Наши монохромные камеры промышленного и научного уровня идеально подходят для приложений, где чувствительность и повышенное пространственное разрешение имеют первостепенное значение. Некоторые из этих применений включают интеллектуальные системы дорожного движения, в которых автоматические камеры взимания платы должны фиксировать номерные знаки транспортных средств, особенно в ночные часы; в беспилотных летательных аппаратах, когда они используются для измерения количества инфракрасного света, отраженного от растительности, для определения здоровья и потребности растений в увлажнении; и в науках о жизни, где образцы под микроскопом окрашивают красителями, которые излучают очень слабую флуоресценцию с длинами волн выше 650 нм.

Это всего лишь три примера из многих, где повышенная чувствительность к свету и способность обнаружения за пределами цветового спектра необходимы для высокоразвитых технических процессов. Lumenera продолжает стремиться предлагать продукты для обработки изображений и техническую поддержку для широкого спектра специализированных сред, в том числе тех, где потребность в повышенной чувствительности и разрешении находится на первом месте в списке требований.
