Разница между сетями FDD LTE и сетями TDD LTE (Гаджеты)

Сети FDD LTE против сетей TDD LTE

LTE (3GPP Long Term Evolution), похоже, является следующим поколением в технологии мобильных телефонов, так как многие провайдеры начинают расширять свои сети с помощью LTE. Как известно, трафик мобильного телефона делится на две части: восходящая и нисходящая. В этом отношении LTE поддерживает два режима дуплексирования: FDD (дуплекс с частотным разделением) и TDD (дуплекс с временным разделением). Основное различие между FDD и TDD заключается в том, как они разделяют один канал, чтобы обеспечить пути как для загрузки, так и для загрузки. FDD делает это путем разделения полосы частот, выделенной на два дискретных меньших канала. С другой стороны, TDD использует весь канал, но чередуется между загрузкой и загрузкой.

Из-за того, как работает FDD, он классифицируется как полнодуплексная система. Это означает, что и выгрузка, и выгрузка всегда доступны.

TDD — только полудуплекс, поскольку загрузка или загрузка могут использовать канал, но не одновременно. Однако, поскольку временные разделения очень малы, это не заметно в приложениях, таких как голосовые вызовы, которые требуют полнодуплексной работы..

FDD и TDD LTE имеют свои сильные и слабые стороны. FDD обычно лучше подходит для приложений, таких как голосовые вызовы, которые имеют симметричный трафик. Это связано с тем, что трафик в обоих направлениях всегда постоянен, а TDD теряет пропускную способность при постоянном переключении с одного на другое. TDD светит в приложениях с асимметричным трафиком, примером которого является просмотр в Интернете. При просмотре веб-страниц загрузка обычно намного выше загрузки; но когда вы загружаете видео, например, верно обратное. TDD может выделять больше времени для части, которая требует большей полосы пропускания, тем самым балансируя нагрузку. При использовании FDD пропускная способность не может быть динамически перераспределена, а неиспользуемая пропускная способность теряется.

Другое преимущество FDD LTE появляется при планировании сайтов для базовых станций. Поскольку базовые станции FDD используют разные частоты для приема и передачи, они фактически не слышат друг друга, и никакого специального планирования не требуется. При использовании TDD необходимо принимать во внимание особые соображения, чтобы не мешать соседним базовым станциям создавать помехи друг другу..

Резюме:

1. FDD LTE использует частотное разделение, в то время как TDD LTE использует временное разделение
2. FDD LTE — полнодуплексный, а TDD LTE — полудуплексный.
3. FDD LTE лучше для симметричного трафика, в то время как TDD лучше для асимметричного трафика
4. TDD LTE лучше перераспределяет трафик, чем FDD LTE
5. FDD LTE обеспечивает более простое планирование, чем TDD LTE

Исследование LTE отмечает пять: LTE две структуры кадра

То, как информация о восходящей линии связи и нисходящей линии связи повторно использует ограниченные беспроводные ресурсы, является проблемой дуплексной технологии, которую должны учитывать все беспроводные системы. Предыдущие беспроводные системы поддерживали дуплекс с временным разделением (TDD) или дуплекс с частотным разделением (FDD), тогда как стандарт LTE поддерживает TDD и FDD соответственно.Различные конструкции рамных конструкций。

LTE поддерживает два дуплексных режима: TDD и FDD, поэтому LTE определяет две структуры кадра: структуру кадра TDD и структуру кадра FDD.

В начале разработки стандарта LTE сходство и различия в реализации дуплексных режимов TDD и FDD были полностью учтены, а общие точки обоих были увеличены, а различия между ними были уменьшены. Разница в конструкции двух каркасных структур приведет к различиям в реализации системы, ноОсновные различия сосредоточены на физическом уровне(PHY), но между уровнями управления доступом к среде (MAC) и уровнями управления радиоканалом (RLC) нет большой разницы, и почти нет различий в дизайне более высоких уровней.

С точки зрения реализации устройства, разница заключается только в программном обеспечении и аппаратном обеспечении радиочастотного модуля физического уровня (например, фильтрах). Большинство сетевых элементов на стороне сети могут совместно использоваться, и производители, имеющие отношение к TDD, могут делиться удобством, обеспеченным зрелой отраслевой цепью FDD. Однако существуют различия в радиочастотных модулях терминалов, поэтому зрелость терминалов определяет конкурентоспособность соответствующих сетей LTE TDD и LTE FDD.

1.1 FDD и TDD

Ключевое слово FDD — «общее время, разные частоты». FDD принимает и передает по двум отдельным симметричным частотным каналам. FDD должен использовать парные частоты для различения восходящей линии связи и нисходящей линии связи, и между частотами восходящей линии связи и нисходящей линии связи должны быть защитные полосы. Восходящая и нисходящая линии связи FDD являются непрерывными во времени и могут принимать и отправлять данные одновременно.

Ключевое слово TDD — «общая частота, другое время». Для приема и передачи TDD используются разные временные интервалы одной и той же частоты, чтобы различать каналы восходящей и нисходящей линий связи, которые являются прерывистыми во времени. Один период времени отправляется мобильной станцией на базовую станцию ​​(UL), а другой период времени отправляется базовой станцией на мобильную станцию ​​(DL). Следовательно, требования к синхронизации времени между базовой станцией и терминалом относительно жесткие.

Принцип мультиплексирования восходящей и нисходящей линий FDD и TDD показан на рисунке.


Для восходящей и нисходящей линий связи FDD требуются парные частоты, в то время как для TDD не нужны парные частоты, что позволяет TDD гибко конфигурировать частоты и использовать полосы рассеянных частот, которые FDD не может использовать.

Соотношение временного интервала восходящей линии связи и нисходящей линии связи TDD можно гибко регулировать, что делает TDD имеющим очевидные преимущества в эффективности использования спектра, когда оно поддерживает асимметричные услуги полосы пропускания. Когда FDD поддерживает симметричные услуги, он может в полной мере использовать спектр восходящей и нисходящей линий связи, но когда он поддерживает асимметричные услуги, коэффициент использования спектра будет значительно уменьшен.

Частоты восходящей и нисходящей линий связи TDD одинаковы, поэтому характеристики беспроводного распространения восходящей линии связи и нисходящей линии связи одинаковы, что может хорошо поддерживать такие технологии, как совместное обнаружение и интеллектуальные антенны. Базовые станции TDD могут совместно использовать часть блока RF для приема и передачи.Передающий / приемный изолятор не требуетсяНеобходим только один переключатель, что снижает сложность и стоимость оборудования.

По сравнению с FDD, TDD все еще имеет очевидные недостатки:

Временные ресурсы, выделенные восходящей линией связи и нисходящей линией связи TDD, являются прерывистыми и предоставляются восходящей линии связи и нисходящей линии связи соответственно. TDD передает мощность в течение примерно половины времени FDD. Когда TDD и FDD имеют одинаковую пиковую мощность, средняя мощность TDD составляет только половину FDD. Особенно в направлении восходящей линии связи сложно использовать интеллектуальную антенну на стороне терминала, поэтому покрытие TDD в восходящей линии связи будет ограничено.

То есть, для одной и той же зоны покрытия и одинаковой мощности передачи терминала TDD требуется больше базовых станций. Если TDD должен охватывать тот же диапазон FDD, необходимо увеличить мощность передачи TDD.

Каналы TDD восходящей и нисходящей линий связи находятся на одной частоте, и изоляция помех не может быть выполнена, и эффективность защиты от помех является низкой.

FDD более способен поддерживать мобильность и может лучше противостоять доплеровским сдвигам частоты, тогда как TDD более чувствителен к сдвигу частоты и плохо поддерживает мобильность.

1.2 Распределение полосы

LTE не только поддерживает различные конфигурации полосы пропускания, такие как 1,4 МГц, 3 МГц, 5 МГц, 10 МГц, 15 МГц, 20 МГц, но также поддерживает различные полосы частот от 700 МГц до 2,6 ГГц.

Согласно соглашению, системой LTE определены 40 рабочих полос частот, которые используются для повторного использования существующих беспроводных стандартных полос частот. Каждая полоса частот имеет номер и определенный диапазон, и некоторые рабочие полосы частот будут перекрываться.

Числа с 1 по 32 представляют собой полосы частот FDD, а с 33 по 40 — полосы частот TDD, из которых номера 15, 16, 18 и 32 FDD еще не были назначены для определенных частотных точек.



LTE использует технологию OFDM с разнесением поднесущих△f= 15 кГц, каждая поднесущая имеет выборку IFFT 2048-го порядка, тогда период выборки LTE Ts = 1 / (2048 × 15 000) = 0,033us.В LTE наименьшей единицей описания времени структуры кадра является период выборки Ts。

2.1 Структура кадра FDD

Длина радиокадра типа LTE FDD составляет 10 мс, и каждый кадр содержит 10 подкадров и 20 временных интервалов. Каждый подкадр имеет 2 временных интервала, каждый временной интервал составляет 0,5 мс, каждый временной интервал может иметь несколько блоков ресурсов (PRB), и каждый PRB содержит несколько поднесущих.


LTE предъявляет жесткие требования к задержке В условиях малой нагрузки задержка в плоскости пользователя составляет менее 5 мс. Для удовлетворения высоких требований к задержке передачи данных системы LTE должны использовать очень короткиеДлина чередования (TTI) и период автоматического запроса повторения (ARQ), Следовательно, гранулярность временного интервала LTE должна быть очень хорошей.

TTI, интервал времени передачи, представляет минимальное время передачи данных, которое может широко варьироваться в зависимости от различных услуг, в частности, это относится к длине блока передачи, который можно независимо демодулировать в беспроводной линии связи. Демодуляция, такая как получение полного кадра радиосвязи 10 мс и затем демодуляция, тогда TTI составляет 10 мс. TTI относится к длине независимо декодированной передачи в беспроводной линии связи.

Интервал времени передачи (TTI) является параметром в UMTS (и других цифровых телекоммуникационных сетях, таких как системы LTE), который относится к передаче данных из более высоких уровней в кадры на уровне радиолинии. TTI относится к длине независимо декодированной передачи в беспроводной линии связи.TTI связан с размером блока данных от более высокого сетевого уровня до уровня линии радиосвязи。
В стандартах 3GPP LTE и LTE-A обычно рассматривается 1 TTI = 1 мс. То есть размер подкадра (подкадра = 2 слота), который является базовой единицей времени, регулируемой управлением радиоресурсами.

tti — это канал передачи, такой как время передачи блока передачи, такого как bch, dch, pch и т. д. Один tti передает один mac pdu (проверьте, данных TTI не так много, что я сказал, не очень ясно, мое собственное понимание таково, Время, которое требуется для передачи блока данных, обычно представляет собой блок данных, передаваемый в одном субкадре, поэтому tti — это размер субкадра; если блок данных передается в 10 субкадрах, tti — это длительность 10 субкадров)

Длина слота LTE составляет 0,5 мс, но для расписания 0,5 мс служебные сигналы слишком велики, и устройство должно быть высоким. Период общего планирования TTI устанавливается равным длине одного субкадра (1 мс), включая продолжительность времени двух блоков ресурсов RB. Следовательно, в период планирования ресурсные блоки RB появляются парами.

Структура кадра FDD поддерживает не только технологию полудуплексного FDD, но и технологию полнодуплексного FDD. Полудуплекс означает, что передача данных в обоих направлениях может выполняться по одному каналу передачи, но не одновременно. Полный дуплекс — это передача данных в обоих направлениях, которая может выполняться по одному каналу передачи. Может быть сделано одновременно.

Обычный слот содержит 7 последовательных символов OFDM. Чтобы преодолеть межсимвольные помехи (ISI), необходимо добавить CP. Длина CP связана с радиусом покрытия. Чем больше требуемый радиус покрытия, тем длиннее длина CP, которую необходимо настроить, но слишком длинный CP вызовет слишком большую нагрузку на систему.

Структура временного интервала в конфигурации общего CP восходящей линии связи и нисходящей линии связи показана на рисунке. В первом временном интервале длина CP 0-го символа OFDM отличается от длины CP других символов OFDM. Длина CP 0-го символа OFDM составляет 160Ts, что составляет около 5,2 мкс, длина CP других 6 символов OFDM составляет 144 Ts, что составляет около 4,7 мкс, полезная длина символа в каждом цикле OFDM составляет 2048 Ts, что составляет около 66,7 мкс. Для 7 периодов символа OFDM сумма полезной длины символа и длины CP составляет ровно 15360 Ts, что составляет около 0,5 мс.


Структура временного интервала в конфигурации расширенного CP восходящей линии связи и нисходящей линии связи показана на рисунке. Число символов OFDM в каждом временном интервале больше не семь, а шесть. В отличие от общей структуры слотов конфигурации CP, длина каждого периода символа OFDM одинакова в слоте.


2.2 Структура кадра TDD

Исходное предложение структуры кадра LTE TDD имеет две версии: одна представляет собой структуру кадра FS1 (Структура кадра 1), аналогичную структуре кадра FDD, а другая представляет собой комбинацию существующей структуры кадра TD-SCDMA FS2. Структура кадра: соответствует длине кадра LTE FDD, но сохраняет некоторые характерные элементы TD-SCDMA. Как показано


Получающаяся структура кадра не только совместима с двумя версиями TDD, но также завершает объединение TDD и FDD. Это объединение позволило TD-LTE стать общепризнанным международным стандартом, способствовало формированию отраслевой цепочки TD-LTE и уменьшило барьеры для поставщиков оборудования для выхода на рынок TD-LTE.

TDD также использует технологию OFDM. Интервал поднесущей и единица времени являются такими же, как у FDD, а структура кадра аналогична FDD, как показано на рисунке. Каждый кадр 10 мс состоит из десяти подкадров 1 мс, а каждый подкадр содержит два временных интервала 0,5 мс.


Существуют два различия между структурой кадра LTE TDD и FDD:

Во-первых, существуют специальные подкадры, состоящие из DwPTS, GP и UpPTS, общей длиной 1 мс;

Во-вторых, есть конверсионные точки вверх и вниз.

По сравнению со структурой кадра TDD TD-LTE и традиционной TD-SCDMAТо же самое, что каждый кадр имеет длину 10 мс, а каждое поле — 5 мс. Он также разделен на обычные временные интервалы и специальные временные интервалы. Существуют также точки преобразования временного интервала вверх и вниз, а точки преобразования временного интервала вверх и вниз регулируемы. Но различия между ними следующие:

Во-первых, количество временных интервалов, включенных в каждое поле, различно;

Во-вторых, длина двух временных интервалов различна;

В-третьих, длина специального временного интервала LTE регулируется.

Подкадр TDD TD-SCDMA имеет 7 регулярных временных интервалов (TS0-TS6), каждый временной интервал имеет длину 0,675 мс, каждый регулярный интервал времени TD-LTE TDD составляет 0,5 мс, но каждые два временных интервала Сформируйте группу для планирования.

TD-SCDMA имеет три специальных временных интервала: DwPTS (временной интервал пилот-сигнала нисходящей линии связи, длина 75 мкс), GP (защитный интервал, длина 75 мкс) и UpPTS (временной интервал пилот-сигнала восходящей линии связи, длина 125 мкс). Общая длина специального временного интервала составляет 0,275 мс.

TDD TD-LTE также имеет эти три специальных временных интервала общей длиной 1 мс. Длина DwPTS / GP / UpPTS регулируется.

Структура кадра TDD TD-LTE может проходитьДва способаДля обеспечения сосуществования с существующей TD-SCDMA:

Первый заключается в настройке различных соотношений временных интервалов восходящей и нисходящей линий связи;

Второе — настроить длину различных специальных временных интервалов DwPTS, GP и UpPTS.

В структуре кадра 10 мс TD-LTE может быть установлена ​​стратегия выделения подкадров восходящей линии связи и нисходящей линии связи.

Первый субкадр каждого кадра фиксированно используется в качестве интервала нисходящей линии связи для отправки системной широковещательной информации, второй субкадр фиксированно используется в качестве специального интервала, а третий субкадр фиксированно используется в качестве интервала восходящей линии связи; Атрибуты восходящей линии связи и нисходящей линии связи каждого субкадра являются переменными, и атрибуты регулярных временных интервалов и специальных временных интервалов также можно регулировать.

Протокол определяет в общей сложности 7 типов структур кадров TD-LTE от 0 до 6 для стратегий конфигурации восходящей линии связи и нисходящей линии связи, как показано в таблице.


D представляет нисходящую линию, S представляет специальный временной интервал (также считаемый как нисходящую линию), и U представляет восходящую линию.

Длины различных специальных временных интервалов DwPTS, GP и DwPTS могут быть сконфигурированы в кадре LTE-TDD, как показано в следующей таблице. Длина подкадра TDD включает в себя 2 временных интервала. В случае общей конфигурации CP длина подкадра TDD составляет 14 периодов символа OFDM. В случае расширенной конфигурации CP длина подкадра TDD составляет 12 символов OFDM. период.


Беспроводные ресурсы, выделенные физическим каналом беспроводной системы, обычно идентифицируются четырехуровневой структурой: номер системного кадра, беспроводной кадр, подкадр (или короткий кадр), временной интервал × кодовый канал (CDMA) / ресурсный блок RB (LTE, временной интервал × Поднесущая) как показано.


В WCDMA и TD-SCDMA используется технология CDMA.В дополнение к указанию временного интервала для планирования ресурсов должен быть указан номер кодового канала. В LTE,В дополнение к номеру слота, указанному в планировании ресурсов, также должен быть указан номер поднесущей, то есть должен быть указан порядковый номер RB。

Размер временного интервала определяет гранулярность планирования ресурсов. 6 = 0,26us. В TD-SCDMA скорость чипа составляет 1,28 Мбит / с, а длительность каждого чипа составляет Tchip = 0,78us.

LTE использует технологию OFDM. Интервал поднесущей составляет △ f = 15 кГц. Каждая поднесущая дискретизируется с IFFT 2048-го порядка. Затем период дискретизации Ts = 1 / (2048 × 15000) = 0,033us. В LTE наименьшей единицей описания времени структуры кадра является период Ts выборки.

Продолжительность Tf кадров WCDMA, TD-SCDMA и LTE составляет 10 мс. Они выражены их соответствующими единицами времени: Tf = 38400Tchip в WCDMA, Tf = 12800Tchip в TD-SCDMA, Tf = 307200Ts в LTE.

Каждый кадр WCDMA длиной 10 мс делится на 15 временных интервалов, и каждый временной интервал равен Tslot = 2560, что соответствует циклу быстрого управления мощностью. Минимальная единица для планирования ресурсов в версии WCDMA R99 составляет 10 мс, а минимальная единица для планирования ресурсов в HSDPA WCDMA представляет собой короткий кадр, который составляет 2 мс.

Каждый кадр LTE разделен на 10 подкадров с общим количеством 20 временных интервалов. Длина каждого временного интервала короче, чем временной интервал WCDMA. Единицей планирования ресурсов является подкадр, то есть продолжительность двух интервалов времени составляет 1 мс.

Каждый хвостовой кадр TD-SCDMA длиной 10 мс делится на два подкадра 5 мс, а единица времени для планирования ресурсов — это длина подкадра 5 мс. Каждый подкадр включает в себя 7 обычных временных интервалов и 3 специальных временных интервала, что означает, что специальный временной интервал будет появляться дважды в кадре 10 мс.

Каждый специальный временной интервал кадра TD-LTE длиной 10 мс может появляться один или два раза, в зависимости от стратегии конфигурации периодов преобразования восходящей линии связи и нисходящей линии связи. Три специальных временных интервала занимают 1 мс подкадры. Каждый полукадр включает в себя пять субкадров по 1 мс.

Сравнение структуры временных интервалов LTE, WCDMA, TD-SCDMA показано в таблице ниже.


Основные характеристики LTE

Меню
Система LTE была разработана для того, чтобы предоставить пользователям доступ к всевозможным сервисам, а также к сети Интернет посредством протокола IP. Сеть LTE состоит из множества узлов. Все узлы сети принято делить на две категории. Узлы, относящиеся к сети радиодоступа (radio access), и узлы — опорной сети (core network). Ключевым элементом, определяющим эффективность любой радиосети, являются алгоритмы и механизмы, используемые для передачи данных между базовой станцией (БС, в англоязычной литературе — eNodeB) и мобильными станциями (МС, в англоязычной литературе — UE). Далее рассматриваются основные характеристики сети LTE, относящиеся к сети радиодоступа.

Начнем с радиуса соты. Согласно требованиям к системе LTE, при радиусе соты в 5 км, все требования к спектральной эффективности, пропускной способности и работы с мобильными абонентами должны поддерживаться. При радиусе соты в 30 км допускается ухудшение в показателях производительности.

Для обеспечения двунаправленной передачи данных между БС и МС технологией LTE поддерживается как частотный (FDD), так и временной дуплекс (TDD). Для частотного дуплекса определено 15 парных частотных диапазонов (частоты от 800 МГц до 3. 5 ГГц), а для временного — 8. При этом, ширина радиоканала может быть различной. Допустимы следующие значения: 1.4, 3, 5, 10, 15 и 20 МГц. В качестве систем множественного доступа в LTE используются OFDMA (Orthogonal Frequency-Division Multiple Access) в нисходящем канале и SC-FDMA в восходящем канале.

При использовании технологии OFDMA весь имеющийся спектр разбивается на поднесущие, ортогональные друг другу. В зависимости от используемой ширины канала общее количество поднесущих может быть 72, 180, 300, 600, 900 или 1200. Каждая из поднесущих может иметь свой вид модуляции. Могут использоваться следующие модуляции: QPSK, 16QAM, 64QAM. Множественный доступ организуется за счет того, что одна часть поднесущих выделяется одному пользователю к кадре, другая часть — второму пользователю и т.д. Для более подробной информации см. описание физического уровня.
Основной плюс технологии OFDMA заключается в том, что она позволяет бороться при приеме сигнала с негативными эффектами, вызванными многолучевым распространением. Однако, этой технологии так же присущи и некоторые недостатки. Основные из них заключаются в том, данная технология очень чувствительна к синхронизации по частоте. А также, сгенерированный OFDMA сигнал обладает высоким PAPR (Peak to Average Ratio). Это в свою очередь сказывается на том, что используемый усилитель сигнала будет работать в нелинейных участках своей характеристики. Поэтому его эффективность будет низкой, что достаточно критично для устройств с ограниченным запасом энергии (мобильных терминалов). Из-за этого в восходящем канале LTE используется другая технология множественного доступа, а именно SC-FDMA (Single Carrier Frequency Division Multiple Access). Отличие SC-FDMA от OFDMA заключается в том, что в SC-FDMA используется дополнительная обработка сигнала для снижения PAPR. В SC-FDMA в качестве такой дополнительной обработки сигнала используется преобразование Фурье. Так же, как и в нисходящем канале, в восходящем канале могут использоваться следующие виды модуляции: QPSK, 16QAM, 64QAM.

Стандарт LTE также поддерживает технологию передачи MIMO (Multiple Input Multiple Output), которая позволяет существенно увеличить пиковую скорость передачи данных и значение спектральной эффективности. Суть технологии MIMO заключается в том, что при передаче и приеме данных используется несколько антенн с каждой стороны. Разные антенны могут передавать одни и те же данные, в этом случае повышается надежность передачи данных, но не скорость передачи. Также разные антенны могут передавать различные потоки данных, при этом увеличивается скорость передачи данных. Максимально в нисходящем канале технологией LTE поддерживается схема 4х4. Это означает, что на передающей и приемной стороне используется по четыре антенны. В этом случае скорость передачи данных может быть увеличена до 4-х раз (в действительности чуть меньше из-за увеличения количества пилотных сигналов).

При использовании технологии MIMO и ширине канала 20 МГц максимальная скорость передачи данных может достигать 300 Мбит/с в нисходящем канале и 170 Мбит/с в восходящем.

В требованиях к LTE значения спектральной эффективности указаны как 5 бит/с/Гц для нисходящего канала и 2.5 бит/с/Гц для восходящего канала (что соответствует скоростям передачи данных в 100 Мбит/с и 50 Мбит/с). При этом высокие показатели производительности должны поддерживаться для мобильных пользователей, перемещающихся со скоростью до 120 км/ч.

Если вы не нашли интересующую вас информацию по LTE/LTE-A в этой статье, напишите мне об этом письмо на [email protected] Я постараюсь ее добавить в кратчайшие сроки.

H или 4G что лучше

3G, 4G, LTE в современных технологиях легко запутаться, тем более что реклама телефонов часто делает упор на поддержку 4G.

Давайте разберем, нужен ли вообще этот 4G. Итак, 4G — это стандарт связи, который обозначает что используется сеть четвертого поколения, чаще всего, говоря 4G имеют ввиду мобильный интернет. Интернет, который обеспечивает сеть 4 поколения, обеспечивает скорость, заметно больше чем 3G интернет:

  • 3G — до 42 Мбит/с
  • 4G — до 150 Мбит/с (Теоретически в будущем возможно развитие до 1 Гбит/с)

Использование 4G дает не только плюсы в скорости скачивания, быстрое скачивание позволяет меньше времени загружать процессор и радиомодуль, при этом уменьшается использование батареи и снижается излучение. Также выгодно использовать 4G в движении, т.к. на скорости 100 км/ч скорость передачи данных падает в 15-20 раз.

Конечно между 42 и 150 Мбит/с разница большая, чтобы использовать 4G-телефон необходимо находится в зоне покрытия 4G, она в России составляет около 50%.

Пример

Если при покупке телефона Вы делаете выбор между 3G и 4G и переживаете о том что скорость на 3G будет недостаточной, то возможно Вам подскажет простой расчет:

Например, если в тариф включено 10 ГБ трафика на месяц. При скорости 3G (42 Мбит/с) скорость скачивания равна 5,25 мегабайт в секунду, 10 Гб = 10 000 Мегабайт. 10 000 Мб / 5,25 Мб/сек = 1904 сек = 31,7 минут, то есть:

  • при использовании 3G весь месячный трафик — 10 Гб можно скачать за 30 минут, те у кого включен 1 Гб израсходуют его за 3 минуты
  • при использовании 4G (LTE) месячный трафик — 10 Гб можно скачать за 10 минут, те у кого включен 1 Гб израсходуют его за 1 минуту

Итог

Исходя из этих расчетов видно, что гнаться за 4G только ради скорости не стоит, и пока покрытие не 100% можно смело покупать телефон без поддержки 4G, а через 2-3 года всё равно захочется поменять телефон, вот тогда уже можно рассмотреть вариант с 4G.

Скорость беспроводного интернета становится всё выше, а вслед за популярным 3G появились новые аббревиатуры — 4G и LTE. Эти стандарты обещают более качественное соединение, молниеносную загрузку страниц на смартфонах и планшетах. Чем они лучше предыдущих беспроводных технологий? Именно это стоит знать пользователям.

В наше время существуют некоторые заблуждения по поводу 4G и LTE. В этой статье мы объясним, что к чему

Понимать, в чём разница между 4G и LTE важно хотя бы потому, что часто поставщики связи вводят в заблуждение своих клиентов, предоставляя им отнюдь не молниеносную скорость соединения.

Чем отличается 4G от LTE?

Эти технологии нередко упоминаются вместе, но по факту относятся к разным классам. Но сначала давайте проведём черту между ними и распространённым 3G-подключением. Этот стандарт стал популярен благодаря тому, что позволяет получить на мобильных устройствах связь со скоростью до 10 Мбит/сек. А вершиной его стала технология HSPA+, максимальная скорость которой составляет 168 Мбит/сек, хотя на практике вы не получите показателей, больших, чем 64 Мбит/сек.

Чем же так кардинально выделился 4G? Он отличается тем, что при его создании удалось добиться скорости соединения от 100 Мбит/сек до целых 1 Гбит/сек. То есть в сотни раз больше, чем это возможно с 3G.

Технология была предложена Международным союзом электросвязи ещё в 2008 году. Но прошло некоторое время, пока она стала более известной и операторы вместе с разработчиками мобильных устройств решили использовать её для интернет-соединения.

Так откуда взялся LTE?

Он появился именно после появления 4G. Пока разработчики мобильных устройств и поставщики услуг хотели бы, но не могут обеспечить такое высокоскоростное соединение, способное достигать отметки в 1 Гбит/сек. Поэтому и возник стандарт LTE, который предоставляет скорость на уровне 100 Мбит/сек, а с недавнего времени дошёл до втрое больших показателей. А поскольку такой результат входит в диапазон значений 4G, его решили представлять таким же именем.

Хитро, не правда ли? На самом деле, LTE отличается тем, что способен показать только одну десятую возможностей 4G. Однако стоит заметить, он уже находится далеко впереди 3G. Отсюда и появилась путаница — поначалу производителям и операторам позволили именовать его как 4G, или писать их вместе.

Поэтому, если вам предлагают интернет с аббревиатурой 4G для планшета или смартфона, знайте — это, скорее всего, просто LTE. И все-таки он имеет значительное преимущество перед предыдущими технологиями, и стоит того, чтобы им пользоваться.

Далее, не забывайте о том, что для пользования таким соединением требуется не только подключение соответствующего тарифа, но и наличие поддержки стандарта на самом устройстве.

Таким образом, ответ на вопрос, что лучше — 4G или LTE, — становится понятен сам по себе. К сожалению, пока это знание не даёт нам преимуществ. Технологию же со скоростью 100 Мбит/сек можно считать первой ступенью к дальнейшему переходу к 4G.

На что сегодня способен LTE?

Те, кто пользуется таким видом интернета, отмечают отличные показатели ping. Этот термин знаком многим любителям онлайн-игр и обозначает время отклика между компьютером и сервером. Чем он ниже, тем выше скорость соединения.

Это имеет значение не только в играх, но и в использовании Skype. При невысоком пинге собеседник будет практически мгновенно видеть и слышать всё, что вы ему передаёте.

Ещё отметим тот факт, что покрытие стандарта LTE пока не очень большое и о нём, как правило, можно узнать у самого оператора. А несомненным преимуществом технологии является не только скорость, но и суть работы: вы получаете именно беспроводное соединение. Это не просто удобно, но и поможет существенно развить коммуникации по всему миру, вывести их на новый уровень.

Уже сегодня на рынке России представлены тарифные планы, способные обеспечить показатели до 300 Мбит/сек, которые доступны всем, чьи устройства поддерживают эту технологию. По правде, вам будет более чем достаточно такой скорости, если вы пользуетесь соединением для досуга или работы, даже когда она связана с сетью. Так что, если есть возможность — стоит воспользоваться, ведь это небывалые возможности для любых действий на мобильном устройстве.

Теперь вы знаете, какая разница между 4G и LTE. Первый стандарт, конечно, намного лучше, но пока недоступен для использования на гаджетах. Однако, учитывая темпы развития технологий, можно предположить, что он будет доступен уже через пару лет. Поэтому, если вы желаете сразу же начать пользоваться высокоскоростным интернетом, можете уже сегодня присматриваться к смартфонам на Андроид с поддержкой 4G. Ведь кто знает, наверняка он появится внезапно и сделает работу в сети ещё приятнее и лучше.

В предыдущей статье мы уже рассматривали стандарты третьего поколения под общим названием 3G. Однако, быстрыми темпами распространяется связь уже четвёртого поколения — 4G. Основным стандартом в 4G на данный момент является LTE. Строго говоря, LTE не был первым стандартом четвёртого поколения, первым широко распространённым был стандарт WiMAX. В нём первое время работала сеть Yota, а некоторые операторы используют WiMAX до сих пор. Максимальная скорость WiMAX 40 Мбит/с, однако реальные показатели лежат в диапазоне от 10 до 20 Мбит/с.

Но вернёмся к LTE. Именно он сейчас наиболее распространён в мире в целом и в России в частности. Но что такое 4G LTE? LTE (с англ. Long-Term Evolution) — это стандарт беспроводной высокоскоростной передачи данных для мобильных устройств. Основан он на всё тех же GSM/UMTS протоколах, однако теоретические и реальные скорости передачи данных в сетях LTE значительно выше, порой даже превосходят проводные соединения!

LTE FDD и LTE TDD: в чём отличия?

Стандарт LTE бывает двух видов, различия между которыми довольно существенны. FDD (Frequency Division Duplex) — частотный разнос входящего и исходящего канала.TDD (Time Division Duplex) — временной разнос входящего и исходящего канала.

Грубо говоря, FDD — это параллельный LTE, а TDD — последовательный LTE. Например, при ширине канала в 20 МГц в FDD LTE часть диапазона (15 МГц) отдаётся для загрузки (download), а часть (5 МГц) для выгрузки (upload). Таким образом каналы не пересекаются по частотам, что позволяет работать одновременно и стабильно для загрузки и выгрузки данных. В TDD LTE всё тот же канал в 20 МГц полностью отдаётся и как для загрузки, так и для выгрузки, а данные передаются в ту и другую сторону поочерёдно, при этом приоритет имеет всё таки загрузка. В целом FDD LTE предпочтительнее, т.к. он работает быстрее и стабильнее.

Частоты LTE

Сети LTE (FDD и TDD) работают на разных частотах в разных странах. Во многих странах эксплуатируются сразу несколько частотных диапазонов. Стоит отметить, то не всё оборудование умеет работать на разных «бэндах», т.е. частотных диапазонах. FDD-диапазоны нумеруются с 1 по 31, TDD-диапазоны с 33 по 44. Существуют дополнительно несколько стандартов, которым еще не присвоены номера. Спецификации на частотные полосы называются бэндами (BAND). В России и Европе в основном используются band 7, band 20, band 3 и band 38.

Частоты LTE в России

Приведём список частотных диапазонов сетей 4G LTE в России операторов «большой четвёрки» (данные на конец 2019 года). Существуют также региональные сети 4G LTE местных операторов, работающих в других частотных диапазонах, однако в рамках данной статьи мы их рассматривать не будем.

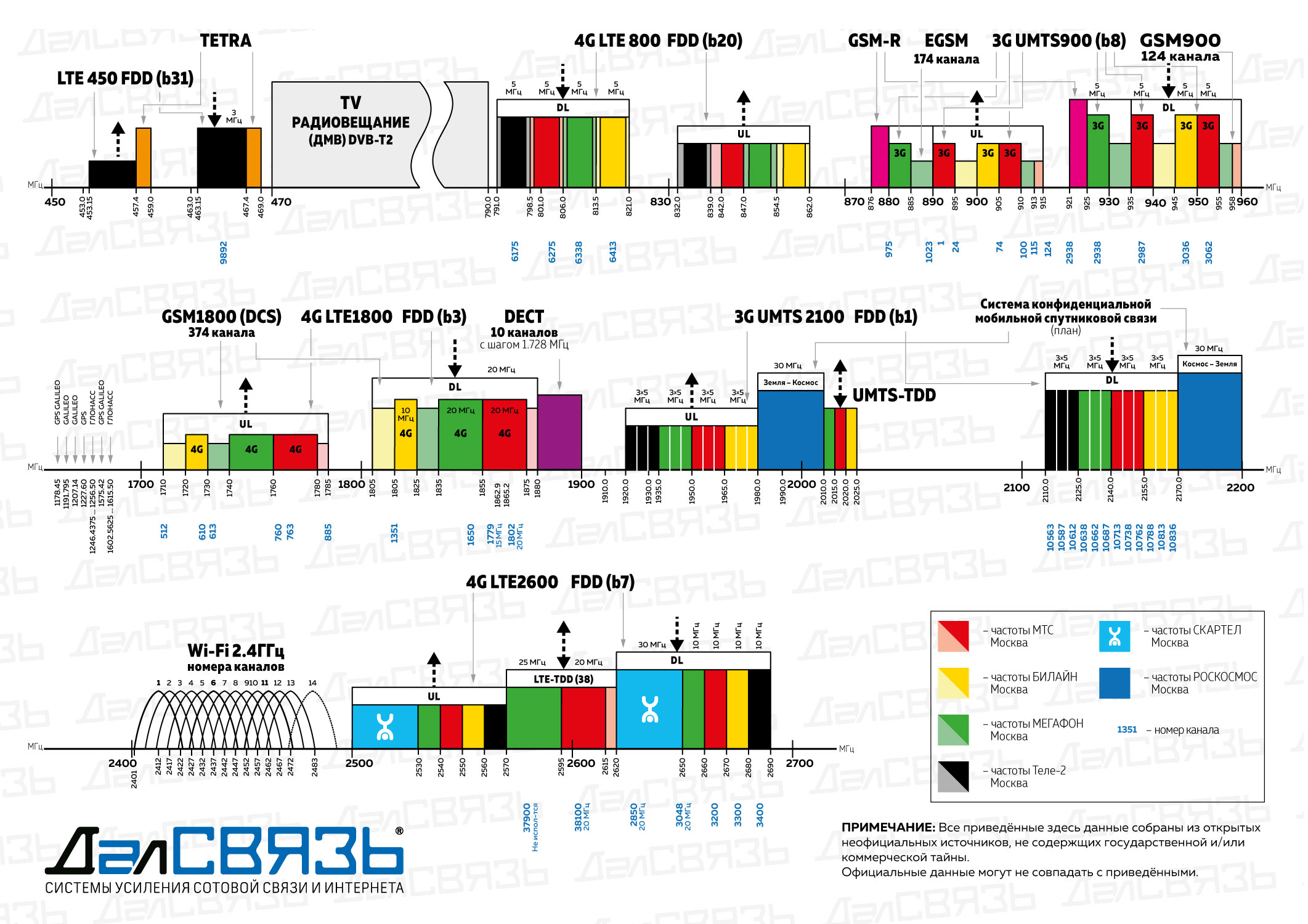

Частотное распределение каналов сотовой связи в России

Скорость 4G LTE

Самым главным критерием, который особенно интересует абонентов, т.е. пользователей сетей 4G LTE, является скорость передачи данных. А скорость прежде всего зависит от ширины (полосы) частотного диапазона того или иного оператора, а так же типа дуплекса, используемого в сети.

  • полоса 5 МГц — 37 Мбит/с на получение и 12 Мбит/на передачу
  • полоса 10 МГц — 75 Мбит/с на получение и 25 Мбит/на передачу
  • полоса 15 МГц — 112 Мбит/с на получение и 37 Мбит/на передачу
  • полоса 20 МГц — 150 Мбит/с на получение и 50 Мбит/на передачу

Данные показатели характерны для сетей LTE cat.4, которые в данный момент наиболее распространены.

В сетях LTE-Advanced (LTE cat.6, LTE cat.9 и т.д.) происходит агрегация, т.е. суммирование полос на разных частотных диапазонах, таким образом достигается существенный прирост скорости 4G LTE. К примеру, если сложить полосу 10 МГц из одного диапазона и полосу 20 МГц из другого диапазона, получим полосу 30 МГц и скорость 225 Мбит/с. В некоторых странах уже сейчас работают агрегации до четырёх полос (LTE cat. 12), что даёт скорость до 600 Мбит/с и выше. Самая современная на данный момент (конец 2020 года) категория LTE — это LTE cat.20 с агрегацией семи каналов по 20 МГц (7×20 = полоса 140 МГц) и скоростью до 2000 Мбит/с. Это огромная скорость передачи данных для беспроводных сетей. Подробнее о реальной скорости интернета в сетях 4G LTE в нашей статье.

Оборудование для 4G интернета

Для подключения к сетям 4G LTE необходимо хотя бы простейшее оборудование: смартфон, планшет, модем или роутер. Мобильные (переносные) устройства типа смартфона или планшета мы не рассматриваем, т.к. это устройства прежде всего для связи, а не для обеспечения выхода в интернет. А вот 4G-модем или 4G-роутер — это как раз те устройства, которые чаще всего и используются для обеспечения основного или резервного канала доступа в интернет. Модем может быть использован как для одного компьютера через USB-разъём, так и для нескольких устройств через совместимый Wi-Fi-роутер. В таком случае роутер раздаёт получаемый от модема интернет по воздуху через Wi-Fi или по проводу через Ethernet. 4G-роутер — это тот же роутер, только с интегрированным внутрь модемом.

Для полноценного использования потенциала сетей 4G LTE рекомендуется подключение наружных 4G-антенн к модему или роутеру. В этом случае принимается максимально качественный и мощный сигнал от базовой станции, а значит обеспечивается максимально скоростное и стабильное соединение. Подробнее о типах антенн и особенностях их подключения в нашей статье.

Перспективы 4G LTE

Несмотря на то, что стандарт 4G LTE появился уже несколько лет назад, во многих регионах нашей страны до сих пор нет даже сетей 3G. Так что ещё есть куда расти. В мире тестируют сети уже 5-го поколения (5G), но в реальных условиях сети 4G LTE ещё долго будут господствовать, благо операторы их активно развивают.

Во многих случаях 4G интернет является не только альтернативной проводному подключению, но и безальтернативным единственным вариантом, в том числе экономически целесообразным. Отдалённые объекты, прокладка провода к которым связана с определёнными сложностями или риском, а иногда и вовсе невозможна, тоже нуждаются в подключении к сети Интернет. Зачастую возможно подключить 4G интернет даже там, где покрытие сетей LTE отсутствует. Для этого используются специальные 4G антенны, которые ловят и усиливают сигнал 4G LTE. Чтобы правильно подобрать антенну, надо знать, сеть какого оператора необходимо поймать, на какой частоте она работает, а также в каком режиме дуплекса (FDD или TDD). Наши специалисты определят тип сигнала, замерят его параметры, подберут соответствующее оборудование для обеспечения быстрого и стабильного выхода в Интернет через сеть 4G LTE.
