Обзор внешних аккумуляторов Xiaomi Mi Power Bank PLM12ZM и PLM09ZM

В этом обзоре мы рассмотрим две модели внешних аккумуляторов китайского производителя Xiaomi, весьма популярного и даже модного в последние годы. Одна из них относится к линейке Mi Power Bank 2, то есть не является «горячей» новинкой. Зато вторая — представитель более свежей линейки Mi Power Bank 3. Емкость батарей у них одинаковая, по 10 А·ч, а отличаются они набором разъемов и поддерживаемыми режимами.

Куплены оба пауэрбанка в российской рознице, но мы так и не смогли найти их описания в официальных источниках, поэтому пришлось использовать сведения, имеющиеся на упаковках, корпусах и в прилагаемых инструкциях.

Оба они поставляются в алюминиевых корпусах, обычных для внешних аккумуляторов Xiaomi: относительно тонкие бруски с округлыми длинными гранями, на одном торце которых находятся разъемы, управляющая кнопка и индикатор остатка заряда. На втором торце нанесены надписи, сообщающие о возможных режимах.

Упаковочные коробки тоже обычные для продукции бренда: белые, из оформительских изысков только изображение пауэрбанка и логотип компании. Надписи в доставшихся нам экземплярах были только на китайском, инструкция тоже, и кое-что важное понять не удалось.

На тыльной стороне коробки имеется «акцизная марка», если потереть монеткой или ногтем в ее нижней части с серым покрытием, станет виден код аутентификации из 20 цифр, по которому на официальном сайте компании можно проверить подлинность продукта. Что делать в случае, если подтверждения не будет — вопрос отдельный.

Mi Power Bank 3 10000 (PLM12ZM)

Есть два варианта расцветки: черный и серебристый.

Характеристики, комплектация, органы управления
Батарея литий-ионная 3,7 В, 10000 мА·ч (37 Вт·ч)
Разъемы Выход: 1 × USB-A
Вход: 1 × Micro-USB
Вход/выход: 1 × Type-C
Входное напряжение 5/9/12 В
Входной ток Micro-USB: 5 В — 2 А, 9 В — 2 А, 12 В — 1,5 А
Type-C: 5 В — 3 А, 9 В — 2 А, 12 В — 1,5 А
Выходное напряжение 5/9/12 В
Выходной ток USB-A: 5 В — 2,4 А, 9 В — 2 А, 12 В — 1,5 А
Type-C: 5 В — 3 А, 9 В — 2 А, 12 В — 1,5 А
Время заряда н/д
Размеры 147×71×14 мм
Вес нетто 256 г (измерено нами)
Розничные предложения

Мы уже не раз говорили о том, что внесистемная единица «ампер-час» может ввести в заблуждение, особенно при сравнении: емкость в ампер-часах порой получается одинаковой у крошечного аккумулятора пауэрбанка и стократно более объемной и тяжелой батареи ИБП. И дело тут не в технологиях, просто применительно к электрическим аккумуляторам и батареям лучше говорить о запасаемой ими энергии в ватт-часах, когда учитывается еще и обеспечиваемое ими напряжение.

В данном случае на упаковке и на корпусе приводятся два значения энергии: для собственно литий-ионной батареи (37 Вт·ч) и приведенное к 5-вольтовому выходу, который и используется подключаемыми нагрузками, но опять-таки с использованием внесистемной единицы — «6000mAh (5V 3A)». В пересчете это дает энергию 30 Вт·ч — меньше, чем у батареи, потому что преобразование напряжения не может происходить без потерь, которые в данном случае не столь уж малы: КПД получается на уровне 81%. Но имеется и указание тока — целых три ампера, а ведь известно: малые токи способны сильнее разрядить батарею, чем большие, соответственно и КПД при меньших токах получится больше. Что происходит на самом деле, мы увидим во время тестирования.

О наличии каких-то защит по доставшейся нам «китайской грамоте» судить сложно, обычно бывают следующие: от высокого напряжения и перегрузки (на входе и выходе), короткого замыкания, перезаряда и глубокого разряда, перегрева.

В комплекте имеется кабель длиной 30 см от разъема до разъема, круглого сечения и довольно жесткий. Он оснащен разъемами USB и Micro-USB, для последнего имеется переходник на Type-C, прикрепленный с помощью гибкого поводка, чтобы не потерялся.

Обозначения, свидетельствующие о толщине проводников (AWG), на кабеле отсутствуют. Но даже если провода не очень толстые, то при такой длине и с учетом заявленных предельных токов большого падения напряжения быть не может.

Разъемов три: выходной USB-A, входной Micro-USB, используемый для подзарядки собственной батареи пауэрбанка, а также Type-C, который может быть и входом, и выходом.

Из прочих органов есть индикатор на четырех белых светодиодах и кнопка.

Выходы пауэрбанка в отсутствие нагрузки отключаются примерно через минуту, вновь задействовать их можно нажатием кнопки, при этом загорается и индикатор.

В данной модели имеется автоопределение наличия нагрузки (подключаем устройство — на него подается напряжение без нажатия кнопки), причем предусмотрена и работа с крайне малыми выходными токами: надо нажать кнопку дважды, и тогда выход не будет отключаться в течение двух часов.

Тестирование

Заряд

К ЗУ подключались комплектным кабелем, в процессе светодиоды равномерно мигают, их количество позволяет судить об уровне заряда.

При подключении к обычному ЗУ с предельным током 2,4 А (реальным, а не декларируемым) максимальное потребление составило 1,9 А при заявленном максимуме 2 А, алгоритм в целом соответствует типовому для литий-ионных батарей: сначала заряд постоянным током, затем падающим током при постоянном напряжении. Но сам график не идеальный:

Однако на графике присутствует периодически повторяющийся «дребезг», причем каждая из вертикальных полосок — это последовательность из нескольких кратковременных спадов тока на величину от десятков процентов до 4-5 раз. К сожалению, масштаб не позволяет это рассмотреть, чуть лучше видно на последующих графиках.

Подобное происходит при заряде от разных адаптеров и в разных режимах, то есть винить внешние обстоятельства не приходится. Такое нам уже встречалось и при тестировании других пауэрбанков, однако не носило столь выраженный регулярный характер. Регулярность спадов, хорошо заметная на графике, даже позволяет предположить, что это «не баг, а фича», однако дать однозначное и исчерпывающее объяснение происходящему мы не можем — предположения можно высказывать, но в отсутствие официальной информации относительно алгоритма заряда все они останутся лишь гадательными.

На графике видна и еще одна особенность: потребляемый ток даже в конце процесса не уменьшается ни до нуля, ни даже до 10-20 мА, как у большинства пауэрбанков, а остается на довольно заметном уровне в 70-80 мА. Конечно, мы не ждали 10-12 часов после того, как индикатор показывал полный заряд, но за час-полтора ток снижался всего на несколько миллиампер.

Заряд при использовании обычного пятивольтового ЗУ идет долго: до достижения тока в 100 мА прошло шесть с половиной часов, до 75 мА — и вовсе 8 часов 45 минут. Корпус пауэрбанка при этом нагревается очень мало.

При использовании адаптеров, поддерживающих режимы Quick Charge (QC 2.0/3.0) с напряжениями до 12 В, задействуется лишь 9-вольтовый режим, хотя заявлен и 12-вольтовый. Но даже это дает существенный выигрыш во времени:

Предельный ток такой же, как и в предыдущем случае, а время сокращается до 4 часов 10 минут (по току 100 мА). Дребезг присутствует и здесь.

Мы пробовали заряжать и от адаптера, поддерживающего технологию Power Delivery (режимы до [email protected],25A), на этот раз используя его собственный кабель. Получилось практически то же самое: 9 вольт и чуть меньше 2 ампер, небольшое изменение времени заряда вполне может объясняться иными условиями предшествующего разряда.

Разряд

Индикаторы при заряде и разряде не горят постоянно, как у большинства других внешних батарей, а мигают с большими интервалами. Количество загорающихся при этом светодиодов свидетельствует об остатке заряда — здесь все вполне обычно.

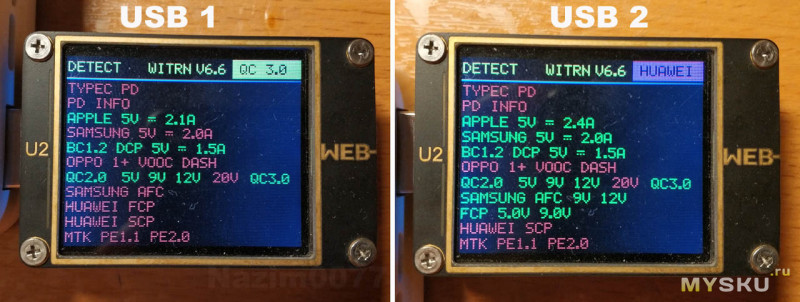

Начинаем с выяснения возможных режимов быстрой зарядки. Для выхода USB-A это:

  • Apple 2.4A
  • USB DCP 5V 1.5A
  • Samsung AFC 9V
  • Huawei FCP 9V 2A
  • QC 2.0 9V 12V
  • QC 3.0 5V-12V

Для Type-C в режиме выхода:

Начнем с пятивольтовых режимов. Напряжение в отсутствие нагрузки или при малых выходных токах для обоих выходов 5,0 В.

Данные замеров для обычного режима приведены в таблице.

Ток Выходное напряжение Время до отключения Энергия КПД
в начале в процессе перед отключением
Только USB-A
1,0 А 4,9 В неизменно до отключения
(нагрев очень слабый)
4,9 В 7 часов 27 минут 36,4 Вт·ч 98%
2,0 А неизменно до отключения
(нагрев на 5-6 градусов)
3 часа 34 минуты 35,0 Вт·ч 94%
USB-A и Type-C
USB-A: 1,1 A
Type-C: 1,6 A
4,9 В
4,9 В
неизменно до отключения
(нагрев на 6-7 градусов)
4,9 В
4,9 В
2 часа 28 минут 32,6 Вт·ч 88%

КПД в наших обзорах пауэрбанков мы вычисляем как отношение полученных для отданной в нагрузку энергии данных к заявленному для батареи значению 37 Вт·ч. Такое условное понятие введено нами для удобства сравнения побывавших у нас моделей внешних аккумуляторов с разной заявленной емкостью и в разных режимах.

Если сравнивать с другими побывавшими у нас моделями разных производителей, результат для первой строчки таблицы можно оценить как отличный, для второй — как очень хороший, для третьей — как более чем удовлетворительный. По сравнению с приведенным на упаковке и «глухом» торце корпуса значением для [email protected] дело тоже обстоит очень хорошо.

Отметим и стабильность выходного напряжения в течение каждого теста.

Дальше уже не все столь безоблачно.

Во-первых, выходы Type-C и USB-A все же связаны: если на первом задействованы режимы быстрой зарядки Power Delivery или Quick Charge, то подключать любую нагрузку ко второму нельзя, иначе разъем Type-C перейдет в 5-вольтовый режим.

Во-вторых, максимальное напряжение на выходе Type-C для PD всего 9 вольт, хотя и на упаковке, и на обоих торцах корпуса говорится о 12 вольтах (однако сложно понять, относится ли упоминание этого напряжения к PD или только к Quick Charge).

Установка напряжения /
Ток
Выходное напряжение Время до отключения Энергия КПД
в начале в процессе перед отключением
Quick Charge 2.0, USB-A
12 В / 1,5 А 11,8 В неизменно до отключения
(нагрев на 15-16 градусов)
11,8 В 1 час 37 минут 28,6 Вт·ч 77%
12 В / 1,8 А 11,8 В незначительно снижается
(нагрев на 16-17 градусов)
11,7 В 1 час 07 минут 23,6 Вт·ч 64%
9 В / 2,3 А 8,7 В 8,6 В 1 час 18 минут 25,9 Вт·ч 70%
Power Delivery, Type-C
9 В / 2,2 А 8,5 В незначительно снижается
(нагрев на 16-17 градусов)
8,4 В 1 час 23 минуты 25,7 Вт·ч 70%

Первая строчка таблицы соответствует тесту с током, соответствующим обозначенному для данного режима максимуму, остальные — с небольшим превышением. Надо сказать, что с перегрузками порядка 10-15 и даже 20 процентов пауэрбанк справился нормально.

Однако КПД даже без перегрузки получается довольно скромным — и по сравнению с предыдущими тестами, и с результатами других протестированных нами пауэрбанков, и со значением для [email protected]

Предельно большие и малые токи, «сквозной» режим

Для USB-A в обычном режиме: напряжение падает до нижнего порога в 4,75 В при токах, близких к 3 А, защита при этом не срабатывает. Конечно, длительное время нагружать такими токами нельзя — разъем попросту на это не рассчитан.

Для USB-A в режиме QC 9 В: при токе в 2,5 А выходное напряжение падает до 7,3 В, то есть практически на 20%.

Для Type-C в режиме PD 9 В: при токе 2,5 А выходное напряжение сильно снижается и скачет от 6 до 7,5 В.

Понятно, что в качестве рабочих режимов подобное признать нельзя, хотя защита не срабатывает.

Опробовали и работу с очень малыми токами. Однократное нажатие кнопки подключает выход, но на непродолжительное время: для нагрузок в 15-20 мА отключение может произойти через минуту, для 75-80 мА — через 2-3 минуты.

Если нажать кнопку два раза подряд с минимальным интервалом, то выход подключается даже в отсутствие нагрузки. Признаком перехода в такой режим является поочередное кратковременное мигание светодиодов. Мы не стали проверять, продлится ли такой режим обещанные два часа — терпения хватило лишь на 30 минут. Отключиться досрочно можно однократным нажатием кнопки.

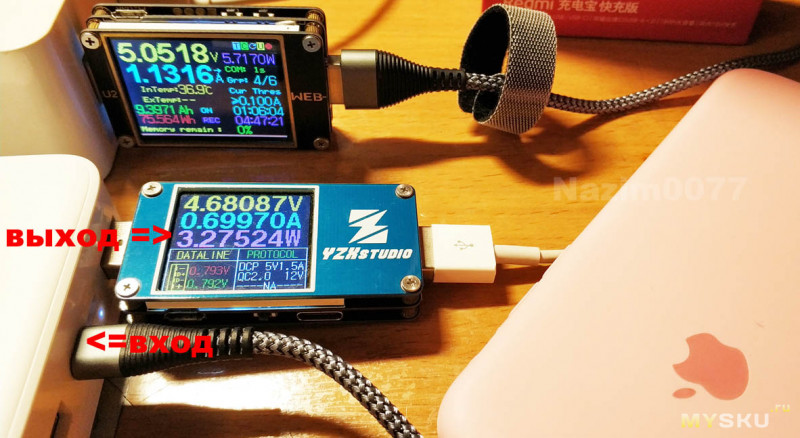

«Сквозной» заряд (самого внешнего аккумулятора от сетевого адаптера и одновременно какого-то гаджета от выхода пауэрбанка) есть, но включается он не всегда, порой приходится по несколько раз передергивать провода от ЗУ к пауэрбанку и от пауэрбанка к гаджету.

К тому же подобное следует оценивать правильно: даже при наличии напряжения на выходах пауэрбанка во время его заряда все будет зависеть от возможностей зарядного устройства — способно ли оно без критического снижения напряжения (перегрева, срабатывания защиты, тд-тп) выдать ток, достаточный для заряда батареи пауэрбанка и питания подключенных к нему устройств. И надо понимать, что этого нельзя ожидать от дешевенькой «зарядки», рассчитанной на токи до одного ампера — в лучшем случае гаджет работать будет, но за счет разряда батареи пауэрбанка, а в худшем (например, если эта батарея уже на нуле) все попросту «погаснет».

И еще: если заряд идет с использованием QC или PD с повышенным напряжением, то при подключении любой нагрузки к выходу USB-A режим на входе сбрасывается в пятивольтовый.

Флешка только для наглядного сравнения размеров

Mi Power Bank 2S 10000 (PLM09ZM)

Поставляется в двух цветах — серебристом и синем.

Характеристики, комплектация, органы управления

Заявленные значения параметров приведены в таблице.

Батарея литий-ионная 3,7 В, 10000 мА·ч (37 Вт·ч)
Разъемы Выходы: 2 × USB-A
Вход: 1 × Micro-USB
Входное напряжение 5/9/12 В
Входной ток Micro-USB: 5 В — 2 А, 9 В — 2 А, 12 В — 1,5 А
Выходное напряжение 5,1 / 9 / 12 В
Выходной ток 5,1 В — 2,4 А, 9 В — 1,6 А, 12 В — 1,2 А
Время заряда н/д
Размеры 147×71×14 мм
Вес нетто 250 г (измерено нами)
Розничные предложения

И тоже приводятся два значения энергии: для собственно литий-ионной батареи те же 37 Вт·ч, но приведенное отличается: «6500mAh 5.1V (Typ 1A)», то есть ток уже иной, всего 1 А, а напряжение почему-то чуть больше номинальных для «обычного»
USB 5,0 В, хотя и вполне в пределах допустимого пятипроцентного отклонения. В пересчете это дает энергию 33 Вт·ч и КПД 89%, то есть побольше, чем у предыдущей модели.

Размеры абсолютно одинаковые, вес чуть меньше, но разница незначительная.

Индикатор и кнопка такие же, а набор разъемов отличается: два выхода USB-A, один вход Micro-USB, порта Type-C нет вовсе.

Соответственно отличается и имеющийся в комплекте кабель: на этот раз он плоский, с разъемами USB-A (male) и Micro-USB, без всяких переходников. Длина 27 сантиметров, обозначений для сечения в AWG также нет.

Тестирование

Заряд

Как и в предыдущем случае, проверку заряда начали с обычного 5-вольтового режима, используя ЗУ с выходным током до 2,4 А и комплектный кабель.

Вот получившийся график:

Принципиальных отличий от предыдущего образца нет: сначала заряд постоянным током, близким к максимальному заявленному (и тоже с регулярно повторяющимся дребезгом), а затем падающим током при постоянном напряжении. Точно так же в конце процесса ток долго остается на заметном уровне (40-50 мА не менее 2 часов).

И по времени получились очень близкие значения: ток снизился до 100 мА через 6 часов 20 минут, до 75 мА — через 8 с половиной часов.

То же можно сказать и про 9-вольтовый режим QC 2.0 — здесь также включается именно такой, хотя используемый нами адаптер поддерживает QC 2.0/3.0 до 12 В. Время составило 4 часа 05 минут (до тока 100 мА).

Разряд

Напряжение холостого хода у выходов USB-A близко к 5,1 В. Поведение индикаторов такое же, как у PLM12ZM: не постоянное горение, а кратковременное мигание.

Возможные режимы:

  • Apple 2.4A
  • USB DCP 5V 1.5A
  • QC 2.0 9V 12V

Данные замеров для пятивольтового режима приведены в таблице, третья и четвертая строчки — при подключении нагрузок к обоим выходам.

Ток Выходное напряжение Время до отключения Энергия КПД
в начале в процессе перед отключением
1,0 А 5,1 В неизменно до отключения
(нагрев очень слабый)
5,1 В 6 часов 51 минута 34,9 Вт·ч 94%
2,0 А 5,0 В неизменно до отключения
(нагрев на 4-5 градусов)
5,0 В 3 часа 06 минут 31,0 Вт·ч 84%
1,6 + 1,1 А 5,0 + 5,1 В неизменно до отключения
(нагрев на 10-11 градусов)
5,0 + 5,1 В 2 часа 07 минут 28,9 Вт·ч 78%
2,0 + 1,0 А срабатывает защита

При расчете КПД мы брали заявленное для энергии встроенной батареи значение 37 Вт·ч.

Результаты для тока в 1 ампер получились весьма неплохими, для бо́льших токов — всего лишь средними, причем КПД в этих случаях заметно не дотягивает даже до приведенного к 5-вольтовому выходу значения.

Третья строчка отображает работу с перегрузкой около 12%, пауэрбанк с ней справился достойно, даже нагрев был умеренным. Однако при превышении тока на 20%-25% срабатывает защита.

Стабильность выходного напряжения в диапазоне нагрузок очень высокая.

Иная картина наблюдается при работе в режиме Quick Charge. Вот график для QC 2.0 12 В при токе 1,3 А:

Выходное напряжение остается на уровне 12,0 В немного более 40 минут (треть общего времени), затем следует быстрый спад на 0,6-0,7 В с последующим медленным уменьшением. Еще через 40 минут новый спад, более существенный: примерно на 2,5 В, затем опять медленное уменьшение. В конце напряжение на выходе оказывается на уровне 7,8-7,9 В. До отключения прошло 2 часа 13 минут.

Причем две трети времени наблюдаются постоянные быстрые изменения напряжения на величину от десятков милливольт до полувольта.

И это явно не следствие небольшого превышения тока нагрузки над заявленным максимумом, составляющим 1,2 А: то же самое наблюдается при бо́льших (1,6 А) и меньших (1,1 А) токах. Нельзя винить и температурный режим: в данном случае максимальный нагрев составил всего 9-10 градусов относительно исходной температуры.

Конечно, подключенный к выходу пауэрбанка гаджет работать будет, однако подсчет КПД для сравнения с другими внешними аккумуляторами вряд ли имеет смысл.

То же происходит и в режиме QC 9 В при максимальном заявленном токе 1,6 А, разве что этап со стабильным напряжением более длительный, а ступенька со спадом напряжения всего одна, зато сразу на 2 вольта:

Нагрев при этом практически такой же: на 8-9 градусов.

Установить одновременно режим QC 9/12 В на одном выходе и обычный пятивольтовый на другом нельзя.

Функция долговременного подключения выхода двойным нажатием кнопки в данной модели также реализована, то есть работать с предельно малыми нагрузками вполне можно.

В отношении «сквозного» заряда следует сказать то же, что и для PLM12ZM.

Флешка только для наглядного сравнения размеров

Итог

Мы рассмотрели два образца внешних аккумуляторов Xiaomi, вкратце впечатления следующие.

Обе модели стильные, компактные и довольно легкие. Габариты позволяют легко размещать их практически в любой сумке, исключая разве что совсем уж крошечные дамские, или в большом кармане.

Без особых неудобств можно будет использовать подключенный к пауэрбанку гаджет по прямому назначению, сложив оба устройства «бутербродом». Не слишком длинные штатные кабели при этом мешать не будут.

Возможно подключение одновременно двух устройств (но с оговорками относительно использования режимов и технологий быстрого заряда), а также работа с очень малыми нагрузками.

емкость батарей по современным меркам далеко не рекордная, однако достаточная для большинства вариантов практического применения, и является примером удачного баланса между размерами-весом и временем автономной работы.

Теперь об индивидуальных особенностях.

Mi Power Bank 3 10000 (PLM12ZM) — аппарат с вполне современным набором поддерживаемых режимов и технологий, включая Quick Charge и Power Delivery, причем как для выходов, так и для входов. Входов два — широко распространенный Micro-USB, а также Type-C, который может быть и выходом.

Все же модель несколько противоречивая. Так, на выходах для QC поддерживаются напряжения только до 12 В, для PD и вовсе до 9 В; а для входов — только до 9 В. Конечно, реальных нагрузок с поддержкой более высоких напряжений пока еще не так много, но от новейших моделей пауэрбанков популярного бренда ждешь большего. Да и предельные токи тоже не слишком велики, что поневоле ограничит круг гаджетов, которые можно подключать к PLM12ZM.

Mi Power Bank 2 10000 (PLM09ZM) попроще, без разъема Type-C и соответственно без Power Delivery. Однако и это вполне добротный товар, который вполне способен удовлетворить пользователей, не имеющих гаджетов с поддержкой PD.

Новости Xiaomi, Новинки, Обзоры, Сравнения

Компания Xiaomi довольно известна на рынке внешних аккумуляторов. В том числе и среди потребителей территории РФ. В основном, благодаря своей неизменной логике производства — качественно и доступно. Китайской компанией были представлены несколько удачных моделей. Опять же популярность такого современного девайса, как пауэр банк, не требует подтверждения.

В данной статье мы рассмотрим ключевые стороны нескольких популярных моделей категории Power Bank. Как базовый критерий оценки возьмем их вес и функционал. А если мы говорим о весе, следует отметить, что емкость аккумулятора не будет превышать 10000 мАч. Меньше по объему — не практично, а больше — тяжелее.

Xiaomi Mi Power Bank 2i 10000 mAh

Модель PLM09ZM прошлого поколения, снискавшая популярность благодаря своим характеристикам и цене. В данный момент все еще актуальна, хоть и не столь практична и функциональна. Заслуживает внимания как бюджетный и надежный вариант.

  • Алюминиевый корпус

Закругленные формы и минималистичный дизайн. Эстетически приятен. Крепкий корпус убережет от падения, но легко царапается и теряет свою внешнюю привлекательность. Что не раз подмечали пользователи.

  • Размеры — 147 x 71.2 x 14.2 мм
  • Вес — 245 грамм

Совсем легким предмет в четверть кило назвать нельзя, но все же, он вполне удобен для ношения в кармане или сумке.

  • Фактическая емкость 6500 мАч

В современных телефонах широкий спектр возможных объемов батарей. Например, аккумулятор в 3500 мАч можно зарядить с 0% до 100% примерно дважды.

  • Технология Li-Pol (литий-полимерные элементы)
  • Выход — 2 порта USB A

Реализована поддержка слаботочных устройств и также можно заряжать два устройства одновременно. Функция сквозной зарядки дает возможность заряжать сам power bank в тот момент пока он заряжает телефон. Варианты напряжения — 5V/2A, 9V/2A и 12V/1.5A. Общая мощность на выход — 15 Вт.



  • Вход — Micro USB для зарядки пауэр банка
  • Функция быстрой зарядки самого устройства

Способен зарядиться за 4,2 часа при питании в 18 Вт или за 6,2 часа при питании в 10 Вт.

  • Установлена защита микросхем от замыканий, перенапряжений и перегрузок.
  • Простой и незамысловатый индикатор заряда из четырех светодиодов.
  • Единственная кнопка на устройстве отвечает за включение девайса и за активацию режима малого тока.

Для подзарядки фитнес-браслетов, часов или гарнитур. Выключение происходит автоматически, либо по окончанию зарядки устройства либо через несколько секунд бездействия.

Практичное, удобное и недорогое устройство. Хоть и морально устаревшее. Не достаточно быстро передает заряд по современным меркам. Несмотря на отсутствие некоторых полезных функций, необходимые задачи выполняет.

Xiaomi Mi Power Bank 2i PLM09ZM на ru-mi.com



Xiaomi Mi Power Bank 3 10000 mAh

Следующее поколение серии Mi Power Bank под номером PLM12ZM . Удачно исполненный апгрейд. Многие характеристики были улучшены. Что естественно, помогло девайсу получить хороший спрос и положительные отзывы.

  • Корпус из алюминия
    Внешний вид не потерпел изменений. Дизайн считается успешным и удобным. Не скользит в руках и устойчив к падениям. Но, все также, расположен к царапинам, как и предшественник.
  • Размеры — 147 x 71.2 x 14.2 мм
  • Вес — 248 грамм

Идентичен по внешним параметрам с предыдущей моделью.

  • Фактическая емкость 6000 мАч
  • Технология Li-Pol (литий-полимерные элементы)
  • Выход — 1 порт USB A и 1 порт Type-C

Актуально добавленный Type-C также работает и на вход. То есть, через этот разъем power bank способен, как заряжаться сам, так и производить зарядку другого устройства. Зарядка через данный порт идет немного быстрее.

USB-A способен выдавать напряжение 5.1V/2.4A, 9V/2A, 12V/1.5A, а Type-C: 5V/3A, 9V/2A, 12V/1.5A.

Имеет поддержку слаботочных устройств и возможность сквозной зарядки.

  • Режим быстрой зарядки Quick Charge 3.0 и еще несколько протоколов скоростной зарядки для разных типов устройств.

Что является одним из главных плюсов устройства. Позволяет зарядить например телефон от внешнего аккумулятора впечатляюще быстро.

  • Вход — Micro USB и Type C

На максимальной мощности заряжается за 4 часа. К слову общая мощность и на входе и на выходе составляет 18 Вт.

  • Также присутствует защита от замыканий, перенапряжений и перегрузок.
  • Светодиодный индикатор заряда идентичен предыдущей модели
  • Функциональная кнопка в единственном числе.

Как можно заметить стиль девайса остался неизменным. Обновлён технический компонент, что позволяет следовать современным тенденциям. Двухсторонняя быстрая зарядка, относительная компактность и цена — главные атрибуты данной модели.

Xiaomi Mi Power Bank 3 PLM12ZM на ru-mi.com



Xiaomi Mi Wireless Charger 10000 mAh

Модель PLM11ZM получила долгожданный модуль беспроводной зарядки. Что делает ее заметно интереснее. Возможность зарядить батарею своего смартфона без проводов, и вдали от источников питания повышает практичность устройства. Но есть и неприятные моменты.

  • Корпус сделан из алюминия и резиноподобного материала.

Задняя стенка девайса оформлена специальным составом, что позволяет устойчиво положить на него телефон для беспроводной зарядки. Поверхность эта, довольно маркая. На ней сразу остаются отпечатки пальцев.

Дизайн оформления симпатичен и строг, хотя это типично для продуктов Xiaomi.

  • Размеры — 148.1 х 71.8 х 18.6мм
  • Вес — 303 грамма

А это, стоит заметить, весьма большая цифра, учитывая объем данного аккумулятора.

  • Фактическая емкость 6000 мАч
  • Технология Li-Pol (литий-полимерные элементы)
  • Выход — 1 порт USB A, 1 порт Type-C и Qi

Type-C в данной модели также работает и на выход. Но, чтобы воспользоваться им, вам потребуется кабель, где с обоих концов Type-C на вход. Один в телефон другой в power bank.

Интересная технология Qi способна отдавать заряд мощностью в 10 Вт. Выключается данный режим вручную, нажатием клавиши на пауэр банке.

Поддержка слаботочных устройств и сквозной зарядки также присутствуют.

USB-A выдает 5.1V/2.4A, 9V/2A, 12V/1.5A и Type-C 5V/3A, 9V/2A, 12V/1.5A

  • Quick Charge 3.0, 2.0 и еще несколько протоколов скоростной зарядки.

Стоит учитывать, что есть исключения. То есть не все модели смартфонов совместимы с этим устройством. Исключений, к счастью, не много.

  • Вход — только Type C.

Зарядка займет примерно 4 часа на 18 Вт или же 6 на 10 Вт.

  • Предусмотрена защита от замыканий, перегрузок и т.п.
  • Индикатор заряда состоит из четырех светодиодов.

Имеется еще один функциональный светодиод синего цвета, для определения рабочего состояния девайса (выключен или работает)

  • Одна кнопка управления.

Возможность бесконтактной зарядки и металлический корпус добавили модели веса. Что вызвало неоднозначную реакцию пользователей. И все таки конструктор представил модель достаточно сбалансированно. Учитывая, что были предусмотрены все необходимые современные технологии.

Xiaomi Mi Wireless Charger PLM11ZM на ru-mi.com



Power Bank Xiaomi ZMI QB810 10000 mAh

Предприятие ZMI главный поставщик внешних аккумуляторов для Xiaomi. Хотя ZMI выпускает собственные продукты этого сегмента, которые внешне отличаются от Mi, техническая составляющая у них одна.

Еще один долгожитель на рынке, не получивший такой известности, как его конкуренты. На момент активных продаж бренд попросту был неизвестен, по крайней мере большинству пользователей в РФ. По характеристикам довольно похож на модель Mi Power Bank 2, но есть и отличия.

  • Пластиковый корпус

Приятное точечное покрытие и мягко сглаженные углы делают устройство более удобным в обращении.

  • Размеры — 128 х 69.2 х 13мм
  • Вес — 180 грамм

Девайс легок и компактен для своей категории. Самый миниатюрный в данном списке.

  • Фактическая емкость 6900 мАч

Самый высокий показатель емкости среди рассматриваемых моделей.

  • Технология Li-Pol (литий-полимерные элементы)
  • Выход — 1 порт USB A

И это главный недостаток этой модели. Он предусмотрен на зарядку одного устройства. Правда важность его зависит от запроса потребителя.

Выходная мощность — 5.1V/2.4A, 9V/1.5A, 12V/1.2A

Зарядка слаботочных устройств на месте. А вот сквозная зарядка имеет нарекания в работе. Power Bank плохо накапливает заряд если к нему подключено другое устройство, скажем смартфон.

Второе поколение быстрой зарядки power bank.

  • Вход — Micro USB и Type C

Два входа для зарядки самого устройства, из которых использовать можно любой, но только один. Работают с одинаковой мощностью и установлены скорее ради расширения функциональности.

Если использовать зарядник мощностью в 18 Вт, заряжается примерно за 4,5 часа.

  • Набор защитных протоколов, замыкания и т.п.
  • Классический индикатор заряда из четырех диодов.
  • Кнопка включения располагается сбоку вместе с еще одним диодом.

ZMI QB810 вышел довольно сбалансированной моделью. Судя по характеристикам он неплохо подходит для каждодневного ношения в качестве надежного и компактного зарядного устройства. Быстро заряжается и способен поддерживать один смартфон на протяжении двух-трех дней.

Xiaomi ZMI QB810 на ru-mi.com





Power Bank Xiaomi ZMI QB910 10000 mAh

Новая версия модели ZMI на 10000 мАч. Казалось бы, зачем вообще рассматривать покупку предыдущей версии, если есть более современная. Если бы в мире современных технологий были бы простые ответы, то не было бы нужды делать выбор. В этом устройстве есть как отличия внешнего вида так и технические. Прощ

Первый внешний аккумулятор под новым брендом Redmi 20000mah PB200LZM

Не так давно компания Xiaomi выделила линейку Redmi в отдельный самостоятельный суббренд. Под новым названием уже успело выйти несколько моделей мобильных телефонов. Но сегодня речь пойдет о другом, об их первом внешнем аккумуляторе, представленном буквально пару месяцев назад. Вообще было сразу две версии, с емкостью 10000мАч и 20000мАч. В обзоре рассмотрим последнюю, так как она мне показалось более интересной. Внешний дизайн при этом одинаковый.

Модель с хорошим КПД на выходе (13900мАч), двумя быстрыми выходами USB-A (Apple2.4A, QC3.0/QC2.0, Samsung AFC, Huawei FCP), двумя входами (microUSB, type-c), поддержкой слаботочного режима, сквозной зарядкой и т.д.

Характеристики:
Модель:PB200LZM
Емкость (номинальная):74Wh 3.7V 20000mAh
Емкость (на выходе):12000mAh(5.1V/3.6A)
Вход:Micro-USB/USB-C
Выход:USB-A х2, USB-C
USB-C: 5V/2.1A、9V/2.1A、12V/1.5A
USB-A: 5V.1/2.4A、9V/2A、12V/1.5A
USB-A (два порта): 5.1V/3.6A (макс.)
Габариты:154*73.6*27.3mm

Новинки были представлены одновременно, в ярких красочных упаковках (красной и синей).

Набор интерфейсов у 10000мАч и 20000мАч, как можно наблюдать по фотографиям с пресс-релизов, полностью совпадает. Но кроме емкости, есть еще одно весомое отличие — отсутствие поддержки протоколов быстрых зарядок у младшей модели.

Начнем знакомство с коробки. Она тут окрашена в яркий красный цвет, что сильно выделят ее среди обычных белых от той же Xiaomi или ZMI.

На обратной стороне размещены подробные технические особенности модели.

Экземпляр выпущен в июле 2019 года. Присутствует так же и проверочный защитный код. А вообще думаю вы уже заметили что оформление и стилистика написания текстов точно такая же как у продуктов под брендами Xiaomi и ZMI. Становится понятно, кто выступает настоящим производителем текущего продукта под маркой Redmi.

Комплектация предельно экономная, потому что в коробке кроме самого устройства и стандартной мукулатурки больше ничего нет. Да-да, кабель, даже короткий вы тут не найдете. Решили пойти по стопам Romoss, сделавшие такой шаг уже давно, почти полностью отказавшись от комплектования кабелями. Но к счастью их можно набрать вдоволь во время всевозможных распродаж.

Инструкция на китайском языке. Из интересного, в ней можно отметить указание КПД, который заявлен на уровне 80%.

Корпус повербанка выполнен в классическом форм-факторе для устройств с таким объемом. Это белый прямоугольный «кирпич» из пластика, преимущественно матового покрытия.

На задней стороне еле заметно указаны технические особенности (фотография отретуширована, для лучшей читабельности информации).

При первом знакомстве с сегодняшней новинкой, мне сразу вспомнился акционный повербанк с JD — Yoobao M20 на 20000мАч., который многие успели взять почти даром. Визуально они очень схожи, корпус белый, пластиковый, с немного припухлыми поверхностями. Правда у варианта от Redmi материалы по качеству будут по — лучше.

Интерфейсы производитель разместил кучно на верхнем торце. Можно увидеть два обычных порта USB-A с поддержкой быстрых зарядок, два входа для подзарядки самого внешнего аккумулятора (micro и type-c) и индикатор уровня заряда.

Как и у всех остальных «банок» выпускаемых компанией ZMI, в текущей так же остались мелкие логотипы mi в портах USB. Иногда они могут отсутствовать, обычно это встречается в первых партиях новинок.

Боковые торцы по всей площади глянцевые и очень легко царапаются. Не знаю о чем думали разработчики, выбирая именно такой тип покрытия. Уж очень он не практичен.
Кнопка питания, установлена как раз на одном из торцов. Немного утоплена вглубь, относительно остальной поверхности и так же глянцевая.

Физические габариты устройства следующие: длина — 154мм, ширина — 73.5мм и толщина — 27.4мм. Вес составляет 445.5г. Для сравнения последняя модель под брендом Xiaomi, такого же класса — PLM06ZM ощутимо компактнее и легче (148.5 х 69.6 х 23.9мм, 359.7г.). Но, а вот рядом с Romoss Sense 6+ 20000mah, герой обзора напротив, выходит победителем (168 х 79 х 23мм, 471.7 г)…


Внутреннее строение

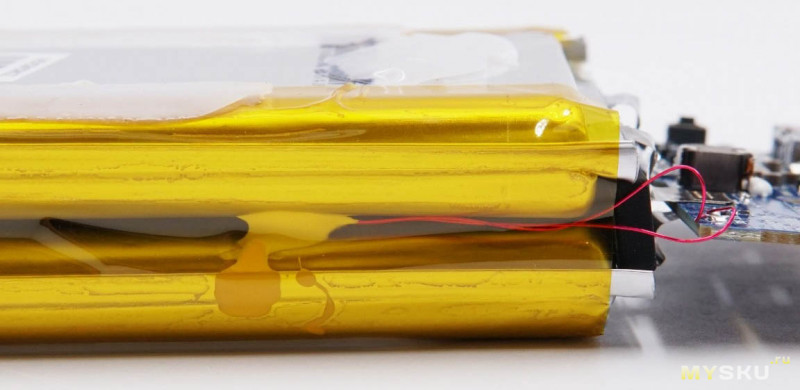

В качестве элементов питания использованы литий — полимерные аккумуляторыLishen в количестве двух штук. Емкость каждого 10000мАч или 37 Вт.ч с максимальны напряжением 4.2В.

Для контроля температуры, к ним подведен соответствующий датчик.

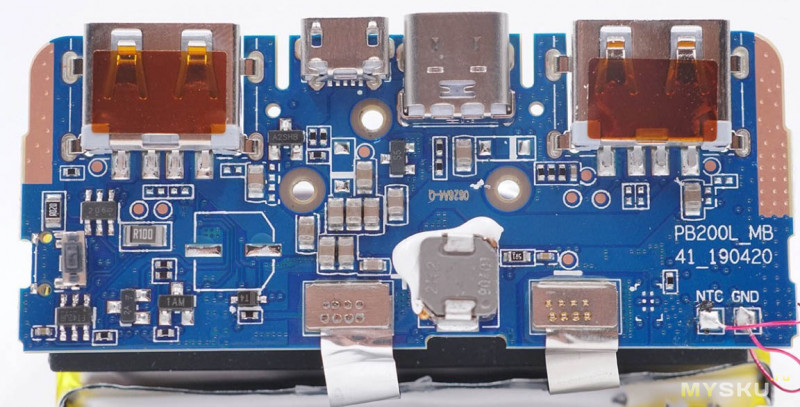

Основная плата вид спереди:

Основная плата вид сзади.

фото: \chongdiantou.com\

Тестирование
С помощью USB-тестера WEB-U2 первым делом проверил поддерживаемые протоколы зарядки и выяснил что:
— порт USB-A 1 имеет: Apple2.1A, DCP 5V/1.5A, Qualcomm QC3.0/QC2.0, до 18Вт,
— порт USB-A 2 имеет: Apple2.4A, Samsung 5V/2A, DCP 5V/1.5A, Qualcomm QC3.0/QC2.0, Samsung AFC 9V, 12V, Huawei FCP 5V 9V, до 18Вт.

Т.е. выходы, в этом плане, как оказалось не равнозначны, второй выглядит более современным и функциональным.

Одно важное замечание, USB-C разъем в данной модели работает только на вход, поэтому общее количество портов на выход ограниченно двумя озвученными выше USB-A.

Конечно же я проверил работу некоторых протоколов в реальный условиях, со смартфонами.
В паре с Redmi Note 7, зарядка пошла в ускоренном режиме Qualcomm QC3.0 от любого из портов на выбор.

iPhone 7 берет максимум что может, 1.4А-1.5А при 5В (Apple2.1А или Apple2.4A в данном случае не принципиально).

Два смартфона могут заряжаться параллельно только при стандартных 5В. Ускорение будет не доступно.

Режим зарядки маломощных устройств доступен по двойному быстрому нажатию кнопки питания. После активации действует следующие 2 часа.


Сквозная подзарядка так же возможна, но с ограниченным выходным током. На фото ниже показан этот процесс в паре с iPhone 7. Ток не максимально возможный, но достаточный, как и напряжение.

Максимальная нагрузка на оба порта при 5В заявлена на уровне 3.6А. Ее повербанк, как можно наблюдать ниже, способен держать продолжительное время (плоть до окончания заряда аккумулятора). Причем без существенной просадки напряжения (5.05В — 5.07В постоянно). А вот максимально возможным является значение в 3.75А при 5В. Но такой ток может выдаваться только кратковременно.

Питаться новинка может как через вход microUSB, так и через современный type-c. В обоих случаях имеется быстрая зарядка Qualcomm QC2.0. Если использовать обычный адаптер питания на 5В, то процесс занимает 9 часов 32 минуты. В ускоренном режиме при 9В, время сокращается до 6 часов 16 минут. Цифры вполне обычные для современных банок емкостью 20000мАч.

Полезная емкость на выходе заявленная производителем равна 12000мАч при разряде током 3.6А при 5.1В. Но чтобы не нарушать традицию, я провел тест на разряд током 2А при 5В и 2А при 9В.

В первом случае (5В 2А или 10Вт) на выходе удалось получить почти 13900мАч или 69.2Вт.ч. КПД на уровне 93.5%, что считается хорошим показателем.

Во втором случае (9В/2А или 18Вт) полезной емкости слилось — 65.1Вт.ч. КПД — 87.9%.

Заключение
Сегодняшний герой обзора это типичный середнячок, с хорошей емкостью на выходе, поддержкой большого числа различных протоколов зарядки, с добавлением современного порта type-c, правда только на вход, режимом зарядки маломощных устройств, таких как смарт-часы, гарнитуры, браслеты и т.д. Может отдавать потребителям суммарно ток до 3.6А при 5В продолжительное время.
Имеет относительно большой вес, непрактичный пластик с глянцевыми вставками, без комплектного кабеля (придется докупать отдельно).

Сейчас, новый внешний аккумулятор Redmi 20000mah PB200LZM можно приобрести со скидкой продавца в 2$ за 21.89$.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

ZMI 10 (QB820) — один из самых технологичных внешних аккумуляторов на рынке

Все внешние аккумуляторы всеми любимой и ненавистной компании Xiaomi делает компания ZMI. Продукты именно под брендом ZMI предназначены только для рынка Китая и за его пределы официально не поставляются. Около года назад я написал небольшую заметку о ZMI 10 (QB820). ZMI 10 — это не совсем обычный внешний аккумулятор. Это технологический вызов рынку внешних аккумуляторов и демонстрация презрения к продуктам мировых А-брендов. Не делая громкого шума и пиара, компания ZMI выпустила QB820 «для своих». Ёмкость — 72 Вт⋅ч. Два порта USB A с поддержкой Qualcomm Quick Charge 3.0 и эмуляцией ЗУ от Apple. Двунаправленный порт USB Type-C с поддержкой USB Power Delivery до 40 Вт и Qualcomm Quick Charge 3.0. Встроенный хаб USB 2.0 и поддержка зарядки слаботочных устройств. Т.е. этим внешним аккумулятором можно заряжать с максимальной скоростью многие современные устройства. Это не только смартфоны и планшеты, но и ноутбуки с поддержкой USB Power Delivery — Macbook (Pro), HP Spectre, ASUS Zenbook, Dell XPS, Xiaomi Mi Notebook Air и пр. Внутри ZMI 10 самая сложная схемотехника, которую я встречал у внешних аккумуляторов, и самые современные электронные компоненты. И, да, ZMI 10 способен с предельной скоростью заряжать новенький iPhone 8 и ожидаемый iPhone X, т.к. эти смартфоны поддерживают USB Power Delivery.

Конечно, это продукт не для массового потребителя. Его цена почти в два раза превышает цену младшего брата — народного Xiaomi Mi Power Bank 2/2C 20000mAh. Это плата за технологичность и функциональность.


ZMI 10 (QB820) для обзора предоставлен магазином Gearbest. Сейчас в Gearbest можно приобрести ZMI 10 за 56$ (цена на момент публикации обзора).

После выхода ZMI 10 я несколько месяцев пытался его достать для обзора. Но это было нереально, т.к. первые партии были небольшие, не все желающие даже в Китае его могли купить. Я смирился и уже забыл про него. А недавно мне написал Gearbest...


Сразу предупрежу, что обзор у меня получился не таким, как я хотел. Для детального тестирования USB Power Delivery нужен специальный тестер, например, один из линейки тестеров Power-Z от ChargerLAB. Стоит он около 60$. И ради одного обзора я решил сэкономить и купил другой тестер, который в итоге не подошёл. После чего я всё же заказал тестер Power-Z, но он до сих пор даже не появился на импорте. Я больше не стал тянуть с обзором. Некоторые детали для обзора я позаимствовал у популярного и авторитетного сайта Chongdiantou.

Содержание


Технические характеристики

Официально заявленные технические характеристики:

МодельZMI 10 (QB820)
Материал корпусАлюминий
Аккумуляторная батареяLG (18650)
Емкость / Запасаемая энергия внутреннего аккумулятора72 Вт·ч
10000 мА·ч при 7,2 В (подключение 2S3P)
20000 мА·ч при 3,7 В (сумарная ёмкость отдельных элементов)
ВходUSB Type-C
Поддержка USB Power Delivery до 40 Вт
Поддержка Qualcomm Quick Charge 3.0 до 18 Вт
ВыходUSB Type-C
Поддержка USB Power Delivery до 40 Вт (напряжение от 5 до 20 В)
Поддержка Qualcomm Quick Charge 3.0 до 18 Вт (напряжение до 12 В)

2 x USB A
Поддержка Qualcomm Quick Charge 3.0 до 18 Вт (напряжение до 12 В)

Общая максимальная мощность на все порты 45 Вт

ОсобенностиПоддержка зарядки слаботочных устройств
Встроенный USB 2.0 хаб
Размер и вес160 x 81,5 x 22 мм, 404 г

Комплектация

Как это обычно бывает у ZMI и Xiaomi, внешний аккумулятор поставляется в транспортировочной картонной упаковке.


Внутри уже обычная картонная упаковка. На обратной стороне присутствуют технические характеристики и секретный код под стираемым защитным слоем для проверки подлинности продукта на сайте ZMI.



Внутри: внешний аккумулятор, кабель USB Type-C <> USB Type-C (около 55 см), кабель USB A <> micro-USB + переходник USB Type-C (около 40 см), краткое руководство пользователя на китайском языке.



Внешний вид

Дизайн устройства не похож на все предыдущие модели ZMI и Xiaomi. Корпус в виде мыльницы выполнен из алюминия с матовым покрытием. По бокам идёт пластиковое ребро. В руках не скользит. Размер достаточно крупный 160 x 81,5 x 22 мм, ZMI 10 больше Xiaomi Mi Power Bank 2/2C 20000mAh. Вес около 400 г.




На торце находятся два порта USB A и один порт USB Type-C.


Внутри разъёмов USB A можно увидеть логотип Xiaomi Mi.


Сбоку находится индикатор уровня заряда из 4-х светодиодов, аналогичный установлен в большинстве моделей ZMI и Xiaomi. Рядом функциональная кнопка и отдельный крупный голубой светодиод, который является индикатором режима зарядки слаботочных устройств и хаба.



Функциональная кнопка при кратковременной нажатии выполняет следующие функции:

  • Отображение уровня заряда индикаторами.
  • Принудительная активация устройства, подача напряжения (если устройство находится в режиме ожидания).
  • Перезапуск контроллера внешнего аккумулятора (если устройство работает).
  • Сброс некоторых режимов защиты (например, устройство ушло в защиту от превышения силы тока).
При двойном кратковременном нажатии на кнопку внешний аккумулятор активируется и не уходит в режим ожидания ровно 2 часа. Этот режим предназначен для зарядки устройств с малым потреблением тока (чтобы аккумулятор не переключился в режим ожидания, посчитав, что нагрузки нет). В этом же режиме активируется хаб USB 2.0. О работе хаба я расскажу чуть позже в обзоре.
Инструменты для тестирования

Для тестирования я буду использовать:
  • Зарядное устройство BlitzWolf с поддержкой QC 3.0.
  • Тестер и нагрузку ZKE EBD-USB (поддерживает QC 2.0/3.0) с компьютерным управлением.
  • Тестер и нагрузку JUWEI J7-f, т.к. нужно будет тестировать нагрузку на два порта.
  • Два USB-тестера JUWEI J7-t и переключатель режимов QC.
  • Тестер JUWEI J7-с с дополнительными портами USB Type-C.
  • iPad mini 4 (для проверки «умной» зарядки).
  • Macbook Pro 15" и блок питания с поддержкой USB PD для проверки зарядки через USB Type-C.
  • Пирометр и прочие мелочи.

Как я уже написал, с тестером для проверки USB Power Delivery вышла накладка. Я решил сэкономить, чтобы не покупать дорогой тестер Power-Z. Заказал JUWEI J7-с, т.к. на снимках производителя была указана поддержка 20 В и присутствовало изображение зарядки Macbook с этим тестером, а на тестере было напряжение 20 В. Хоть в спецификациях тестера поддержка USB Power Delivery указана не была, но изображение натолкнуло на мысль, что всё должно быть нормально. Оказалось, что не нормально. На тестере выведены только контакты Data и питание, т.е. через него USB PD не работает. Скупой платит дважды, и я всё же заказал Power-Z, который до сих пор не пришёл. Но ничего страшного, т.к. китайские специалисты Chongdiantou уже всё детально протестировали, я позаимствую результаты пары тестов у них.



Защита

Заявлено много функций защиты (вообще, защита всех внешних аккумуляторов Xiaomi и ZMI на высшем уровне): превышение входного напряжения, изменение полярности на входе, превышение силы тока на выходе, превышение напряжения на выходе, короткое замыкание на выходе, перезаряд и переразряд аккумулятора, превышение температуры аккумулятора.


При срабатывании защиты ZMI 10 отключается. В рабочее состояние возвращается одним из трёх способов (способ зависит от типа сработанной защиты). Первый — аккумулятор самостоятельно вернётся в рабочее состояние. Второй — нажмите кнопку на внешнем аккумуляторе. Трети — подключите внешний аккумулятор к зарядному устройству.

Я проверил четыре вида защиты. Защита от перегрузок — устройство отключилось (подробнее вы прочтёте в разделе «Нагрузка»). Короткое замыкание на выходе — устройство отключилось. Превышение входящего напряжения — подал на вход напряжение 25 В — устройство отключилось. Прогрел устройство обычным феном — устройство отключилось.

Зарядка внешнего аккумулятора

ZMI 10 заряжается через порт USB Type-C. Можно использовать кабель с разъёмом USB Type-C или с разъёмом micro-USB и переходником USB Type-C (во втором варианте поддержки USB PD не будет). Поддерживается технология Qualcomm Quick Charge 3.0 с напряжением до 12 В и USB Power Delivery с напряжением до 15 В при зарядке.

График заряда от блока питания с поддержкой Qualcomm Quick Charge 3.0 (до 18 Вт) выглядит следующим образом (красный — сила тока, синий — напряжение):


Первую секунду QB820 «общается» с ЗУ, ЗУ переключается на 12 В. Затем внешний аккумулятор начинает потреблять 18 Вт (всё, что может выдать блок питания). Так продолжается около 4 часов, за это время внешний аккумулятор заряжается где-то до 85%. Далее контроллер заряда переходит в режим CV, постепенно снижается сила тока, и полный заряд (оставшиеся 15%) достигается ещё за 1 час 20 минут. Полное время заряда 5 часов 21 минута. Максимальная температура корпуса составила 35 ºC, т.е. никакого существенного нагрева не было.

При использовании блок питания с поддержкой USB PD внешний аккумулятор демонстрирует просто сумасшедшие показатели. Зарядка происходит с напряжением 15 В. В режиме CC мощность потребления составляет 40 Вт. Полное время заряда с помощью блока питания (я использовал блок питания Apple от Macbook Pro) составляет 3 часа 20 минут. Это рекордное время для внешних аккумуляторов с ёмкостью около 70 Вт·ч. Например, самый популярный Xiaomi Mi Power Bank 2 20000mAh с аналогичной ёмкости способен полностью зарядиться за 6 часов. Максимальная температура корпуса составила 48 ºC.


Если вам важна быстрая скорость зарядки внешнего аккумулятора, то вам необходимо обзавестись блоком питания с поддержкой USB PD от 40 Вт. Если у вас уже есть Macbook Pro, то можно смело пользоваться комплектными блоками питания.

ZMI 10 поддерживает сквозную зарядку. Т.е. вы можете заряжать сам внешний аккумулятор и два устройства от него одновременно. При этом на входе сохраняется поддержка QC 3.0 и USB PD, т.е. напряжение не сбрасывается до 5 В. Но на выходах поддержка QC 3.0 отключается, напряжение только 5 В. Напряжение на выходах без нагрузки во время сквозной зарядки составляет 5,2 В.

Нагрузка

ZMI 10 может заряжать три устройства одновременно. Два через порты USB A и одно через USB Type-C. ZMI 10 активируется автоматически, если к нему подключить нагрузку. Если нагрузка отсутствует около одной минуты, внешний аккумулятор переходит в режим ожидания. Порог перехода в режим ожидания составляет 60 мА.

В устройстве есть режим питания/зарядки слаботочный устройств, которые потребляют менее 60 мА. Для этого достаточно два раза нажать функциональную кнопку, загорится голубой индикатор. ZMI 10 автоматически перейдёт в режим ожидания через 2 часа.

Во время зарядки нескольких устройств (2 или 3) одновременно только порт USB Type-C может обеспечивать поддержку и USB PD, и QC 3.0. На портах USB A поддержка QC 3.0 отключается, а напряжение устанавливается на уровне 5 В. При зарядке одного устройства любой из портов поддерживает QC 3.0.

Порт USB Type-C обеспечивает зарядку устройств с поддержкой USB Power Delivery до 40 Вт и QC 3.0. В режиме QC 3.0 поддерживается диапазон напряжений от 5 до 12 В с шагом 0,2 В.


Профили USB PD: 5 В до 3 А, 9 В до 3 А, 12 В до 3 А, 15 В до 3 А, 20 В до 2 А.


В режиме 5 В QC 3.0 напряжение без нагрузки составляет 5,25 В. С ростом нагрузки до 3,3 А напряжение держится на уровне 5,0 В. При дальнейшем повышении нагрузки срабатывает защита.


В режиме 12 В QC 3.0 напряжение без нагрузки составляет 12,24 В. С ростом нагрузки до 2,1 А напряжение составило 12,1 В. Больше тестер EBD-USB не смог повышать нагрузку, т.к. ограничен мощностью 25 Вт. Я использовал нагрузку JUWEI, но и она сдалась — исчерпала свои 35 Вт. Напряжение не упало ниже 12 В, а внешний аккумулятор был готов продолжать отдавать ток. Через дополнительный тестер удалось выяснить предел, когда внешний аккумулятор уходит в защиту — те же 3,3 А, при этом напряжение составило 12,0 В. Конечно, это запредельные значения. Я не встречал ни одного внешнего аккумулятора, который на такое способен в режиме QC.


В режиме PD формальное ограничение составляет 45 Вт при 15 В и 40 Вт при 20 В. В реальности же устройство способно выдать 60 Вт! Что на 50% превышает заявленную выходную мощность в режиме PD.


С помощью ZMI 10 вы легко можете заряжать многие ультрабуки и ноутбуки с поддержкой USB PD, не говоря уже о современных смартфонах с поддержкой USB PD: iPhone 8, iPhone X, Google Pixel и пр. Я пробовал заряжать самый топовый Macbook Pro 15" (87 Вт). Если не нагружать сильно компьютер, то можно работать при зарядке. Но при существенной нагрузке (все ядра CPU и GPU) ноутбук начинает сообщает о недостаточной силе тока и переключается на внутренний аккумулятор. В выключенном состоянии заряжает без проблем. С менее мощными ноутбуками до 45 Вт (например, Macbook) гарантированно будет хватать мощности, а скорость зарядки не будет отличаться от скорости зарядки от сети. Я думаю, что Macbook Pro 13" (61 Вт) потянет без проблем без даже с полной нагрузкой без сообщений о нехватке мощности, просто скорость зарядки в пике нагрузки будет сильно снижена.

Порты USB A равнозначные и обеспечивают зарядку устройств с поддержкой QC 3.0. В режиме QC 3.0 поддерживается диапазон напряжений от 5 до 12 В с шагом 0,2 В.


В режиме 5 В QC 3.0 напряжение без нагрузки составляет 5,25 В. С ростом нагрузки до 2,2 А напряжение держится на уровне 5,0 В. При дальнейшем повышении нагрузки начинается просадка напряжения ниже 5 В. При нагрузке 2,8 А напряжение составляет 4,92 В. Далее срабатывает защита.


В режиме 12 В QC 3.0 напряжение без нагрузки составляет 12,2 В. Нагрузка EBD-USB не смогла выбрать всю мощность, я измерял тестером JUWEI. С ростом нагрузки до 2,2 А напряжение составило 12,0 В. При 2,8 А напряжение составило 11,9 В. При дальнейшем повышении нагрузки тестер сообщил о пределе 35 Вт, и сработала защита.


Чтобы нагрузить два порта USB A одновременно я подключил к одному порту нагрузки JUWEI и выставил силу тока на 2 А. Второй порт нагрузил EBD-USB. Оба порта держали напряжение выше 5 В до 3,7 А (суммарно). При суммарном токе 4,5 А напряжение на портах было 4,9 В. Далее сработала защита.


ZMI 10 великолепно справляется с нагрузкой при любых сценариях использования (я не стал делать замеры при трёх устройствах одновременно). Внешний аккумулятор демонстрирует характеристики, которые существенно выше заявленных.

Эмуляция ЗУ от Apple

Во всех трёх портах поддерживается эмуляция ЗУ от Apple с ключом D+ 2,7 В, D- 2,7 В, т.е. максимальные 2,4А (12 Вт). От любого из портов iPad mini с удовольствием потреблял максимальные для него 2 А.



Для iPhone 8/X, iPad Pro и пр. никакая эмуляция не нужна, т.к. эти устройства поддерживают USB Power Delivery и могут заряжаться с максимальной скоростью через порт USB Type-C внешнего аккумулятора.

Измерение запасаемой энергии (ёмкости)

Номинальная ёмкость внутреннего аккумулятора по заявлению производителя составляет 72 Вт·ч. Конечно, учитывая потери при преобразовании, запасаемая энергия на выходе внешнего аккумулятора будет ниже. Замеры будем проводить в режимах: 5 В / 2 А, 12 В / 1,5 А (QC), 20 В / 2,25 А (PD).

Разряд током 2 А с напряжением 5 В


ZMI 10 разрядился за 6 часов 26 минут. Максимальная температура корпуса внешнего аккумулятора не превышала 32 °C. При среднем напряжении 4,98 В запасаемая энергия составила 64,05 Вт·ч88% от заявленной внутреннего аккумулятора. Xiaomi Mi Power Bank 2 20000 mAh в таком же режиме выдаёт 72 Вт·ч.

Разряд током 1,5 А с напряжением 12 В


ZMI 10 разрядился за 3 часа 34 минуты. Максимальная температура корпуса внешнего аккумулятора не превышала 36 °C. При среднем напряжении 12,07 В запасаемая энергия составила 64,51 Вт·ч90% от заявленной внутреннего аккумулятора. Xiaomi Mi Power Bank 2 20000 mAh в таком же режиме выдаёт 67 Вт·ч.

Разряд током 2,25 А с напряжением 20 В


ZMI 10 разрядился за 1 час 11 минут. При среднем напряжении 19,2 В запасаемая энергия составила 51,38 Вт·ч71% от заявленной внутреннего аккумулятора.

ZMI 10 демонстрирует очень хорошие показатели ёмкости. Они чуть-чуть не дотягивают до Xiaomi Mi Power Bank 2 20000 mAh из-за разного типа аккумуляторов, установленных внутри, и разной схемотехники. Полностью заряженного ZMI 10 хватит, чтобы зарядить топовый Macbook Pro 15" приблизительно на 50%.

Дополнительная функциональность

ZMI 10 может выступать в роли USB 2.0 хаба при подключении к компьютеру. Т.е. к нему можно подключать флешки, жесткие диски, мышки и пр. Достаточно два раза нажать на функциональную кнопку. Устройства питаются от ZMI 10, а не от компьютера в этом режиме. Если ZMI 10 в этом режиме подключить к обычному USB порту компьютера, то будет работать только хаб. Если подключить к порту USB Type-C с поддержкой PD, например, Macbook или любой другой ноутбук, то будет работать хаб и зарядка ноутбука одновременно.


Разбор устройства

Корпус ZMI 10 является неразборным. Без повреждений корпуса разобрать нельзя. Chongdiantou уже разбирал этот внешний аккумулятор, я воспользуюсь их фотографиями внутреннего устройства.



Внутри установлены 6 элементов LG (LGEBF1L1865) 18650. Каждый ёмкостью 3350 мА·ч. Конфигурация — 2S3P, с балансировкой. Среднее напряжение всего блока 7,2 В. К аккумуляторам подведён терморезистор.


Внутренняя плата самая сложная по схемотехнике и насыщенная из всех внешних аккумуляторов, которые я видел. Компоненты одни из самых современных. Управляющий контроллер — ABOV F6432AUB. Контроллер заряда с балансировкой и преобразователь — Intersil ISL95538. Понижающий преобразователь — Texas Instruments TPS51225C. USB хаб — GL850G. За управление QC 3.0 и эмуляции ЗУ от Apple отвечают контроллеры Fitipower FP6601Q.


На обратной стороне находится два дросселя, транзисторы схемы преобразователей и прочая обвязка. За USB Power Delivery отвечает контроллер Fairchild FUSB302.

Заключение

ZMI 10 (QB820) — это безусловно один из самых передовых и технологичных внешних аккумуляторов на рынке. Если вам нужна поддержка USB Power Delivery (для зарядки современных смартфонов, планшетов и ноутбуков), то ничего лучше по функциональности, качеству и цене вы просто не найдёте. Рынок таких зарядных устройств только-только зарождается. Мне даже не к чему придраться. Отмечу ещё раз ключевые особенности этого внешнего аккумулятора:

  • Высокое качество изготовления (ZMI / Xiaomi).
  • Двунаправленный (DRP) порт USB Type-C с поддержкой USB Power Delivery до 40 Вт официально и до 60 Вт фактически.
  • Поддержка Qualcomm Quick Charge 3.0 на входе.
  • Поддержка Qualcomm Quick Charge 3.0 на выходе всех трёх портов.
  • Одновременное использование всех трёх портов и сквозная зарядка.
  • Самая быстрая скорость зарядки самого внешнего аккумулятора среди устройств аналогичной ёмкости.
  • USB-хаб.
Напомню, что приобрести ZMI 10 (QB820) можно в магазине Gearbest за 56$ (цена на момент публикации обзора).

Новая модель внешнего аккумулятора от Xiaomi


В сентябре этого года, Xiaomi внезапно для многих, как впрочем и для меня, выпустила очередную новинку в линейке своих портативных зарядных устройств, модель с емкостью 20000мАч. Когда я увидел анонс, то подумал, что это будет улучшенная версия уже имеющейся модели Power bank v2 (PLM05ZM), но оказалось совсем не так. Новая модель под названием Power bank 2C (PLM06ZM) стала наоборот упрощенной и была выпущена как более доступная с ценой ниже чем у v2, но при этом сохранившая основной свой функционал. Продаваться обе модели должны одновременно, по крайне мере в первое время, старая версия (назовем ее так) с продажи пока никуда не делась. Ну, а что же на самом деле в итоге получилось, так ли велика разница между прошлой и новой версией попробуем разобраться в рамках данного обзора.

Технические характеристики
— Бренд: Xiaomi
— Модель: PLM06ZM
— Тип устройства: Портативное зарядное устройство, внешний аккумулятор,
— Емкость: 3.7V/20000mAh (74Wh)
— Запасаемая энергия: 13000mAh (при 5.1В/2.4A)
— Вход: MicroUSB DC5V/2A, 9V/2A
— Выход 1 (QC): 5.1V/2.4A, 9V/2A, 12V/1.5A
— Выход 2 (QC): 5.1V/2.4A, 9V/2A, 12V/1.5A
— Выход 1+2: 18W(Max)
— Тип батареи: Литий-полимерный аккумулятор
— Поддержка быстрой зарядки: Есть двусторонняя
— КПД: 93%-90%
— Материал корпуса: Пластик Anti-fire+ABS
— Цвет: Белый
— Индикатор состояния: Четыре светодиода,
— Время зарядки: 10 часов (обычная, 5V/2A), 6,7 часов (быстрая зарядка, 9V/2A)
— Рабочая температура: 0°C -40°C
— Сертификация: FCC,CE,CCC,RoHS
— Выход на рынок: четвертый квартал 2017 года
— Размеры: 149.5х69.6х23.9 мм
— Вес: 358 г.

Упаковка и внешний вид
Вскрыв посылку, которая кстати шла со склада в Москве, первым делом я увидел, что вместо привычной картонной коробки теперь пластиковая. Она получила некоторые повреждения при транспортировке, так же лицевая часть была во многих местах затерта. Не знаю, отправляли ли ее в там состоянии или это уже произошло во время доставки, но факт в том, что традиционная коробка лучше сохраняется и от нее не отламываются углы. Сам же повербанк не пострадал. Привычные элементы упаковки, присущие всем продуктам от Xiaomi на месте: на обратной стороне есть анти-фейк код с защитной голограммой, штрих коды с датой производства и техническая информация. Мой экземпляр судя по всем из первой партии, произведен в сентябре 2017 года.
Новая модель внешнего аккумулятора от Xiaomi - Power bank 2C 20000mah QC3.0 (PLM06ZM) в сравнении со старой V2. 1511181199413305720o.jpg
Новая модель внешнего аккумулятора от Xiaomi - Power bank 2C 20000mah QC3.0 (PLM06ZM) в сравнении со старой V2. 151118121518337703240o.jpg
Комплект поставки остался тем же:
— само устройство
— кабель для зарядки microUSB
— инструкция на китайском языке
Новая модель внешнего аккумулятора от Xiaomi - Power bank 2C 20000mah QC3.0 (PLM06ZM) в сравнении со старой V2. 151118123913090009640o.jpg
Длина кабеля осталась прежней — 34 см, как и лапшевидная форма и значок молнии. Но изменения все таки есть, кабель теперь без пластиковых белых вставок на концах коннекторов, а разъемы не переливаются золотистым цветом. Под нагрузкой в 2А просадка составляет 0.21В.

Xiaomi Mi Power Bank 2 20000

Xiaomi Mi Power Bank 2 20000

Обзор | Характеристики | Цены | Отзывы

Обзор Xiaomi Mi Power Bank 2 20000

Xiaomi Mi Power Bank 2 20000 — мощное портативное зарядное устройство второго поколения, анонсированное в декабре 2016 года. По сравнению с предшественником в данном аппарате выше производительность, а также уменьшилось время зарядки аккумулятора. С таким прибором можно заряжать самые разнообразные мобильные устройства когда это потребуется.

Внешний аккумулятор реализован из легкого, качественного и практичного пластика, что существенно снижает вес устройства. Благодаря узору, в виде перфорации на передней и задней стороне глянцевого корпуса, повербанк не выскальзывает из рук. Кроме того, такой рельеф призван уменьшить риск появления царапин. Кнопка включения находится сбоку, на верхнем торце расположены два разъема USB, а между ними четыре светодиода, информирующие об уровне заряда, и порт microUSB. Доступные цвета: белый. Габариты: высота — 135,5 мм, ширина — 67,6 мм, толщина — 23,9 мм, вес — 330,5 г.

Зарядное устройство имеет довольно большую емкость — 20000 mAh, реальная емкость, которую может отдавать аккумулятор составляет минимум 14000 mAh. Аппарат способен заряжать сразу два мобильных телефона, при этом его емкости хватит даже для самых мощных гаджетов. С помощью Xiaomi Mi Power Bank 2 20000 можно полноценно зарядить смартфон до 7 раз. Аккумулятор поддерживает технологию Qualcomm Quick Charge 3.0, предусмотрена быстрая зарядка не только мобильных гаджетов, но и самого аккумулятора. При этом зарядить полный цикл можно за 6-7 часов. Данный внешний аккумулятор станет идеальным выбором в условиях заграничного путешествия или командировки.

Плюсы:

  • Практичный дизайн и уменьшенный вес.
  • Быстрая зарядка гаджетов и самого аккумулятора.
  • Хорошо работает под высочайшими нагрузками.

Минусы:

  • Не очень подходит для использования в городе.
  • Довольно маркий корпус.

Технические характеристики Xiaomi Mi Power Bank 2 20000

Общие характеристики
МодельXiaomi Mi Power Bank 2 20000
Дата анонса и начала продаждекабрь 2016 / декабрь 2016
Размеры (ДxШxВ)135.5 x 67.6 x 23.9 мм.
Вес330.5 г.
Доступные цветабелый
Поддержка быстрой зарядкиесть, Qualcomm Quick Charge 3.0
Одновременная зарядка двух устройствесть
Конструкция
Материал корпусапластик
Индикатор зарядаесть
Рабочая температура0℃ — 45℃
Защита от перегреваесть
Защита от короткого замыканияесть
Защита от перегрузкиесть
Вход
Разъемmicro USB
Напряжение5-12 В
Ток1,5-2 А
Выход
Разъемыдва, USB
Максимальный ток2.4 А
Переходник на micro USBесть
Батарея
Тип и емкость аккумулятораLi-Po 20000 mAh
Напряжение3.85 В
Время зарядки6,2 часа
Комплектация
Стандартный комплектMi Power Bank 2 20000: 1
USB-кабель: 1
Руководство пользователя: 1
Гарантийный талон: 1

Цены

Видеообзоры

[10000mAh Mi Power Bank 2S Серебристый]Обзор

Ежедневная подборка

10000mAh Mi Power Bank 2S Серебристый

1 690 ₽

Показать еще(2)

    {{~it.couponList: value}}
  • {{? value.couponType === 1}} {{=value.couponTitle}} ₽ {{?? }} {{=value.couponTitle}} {{? }}

    получить
    {{=value.couponName}}

    {{=value.couponRange}}

    {{=value.couponDesc}}

  • {{~}}
{{? }} {{? it.rewardList.length > 0 }} Подарочный купон

Купите этот товар и получите подарочный купон.

    {{~it.rewardList: value}}
  • {{? value.couponType === 1}} {{=value.couponTitle}}₽ {{?? }} {{=value.couponTitle}} {{? }}

    {{=value.couponName}}

    {{=value.couponRange}}

    {{=value.couponDesc}}

  • {{~}}
{{? }}

Отправить ответ

avatar
  Подписаться
Уведомление о
