Дисплейный модуль это что: Что такое дисплейный модуль (сенсорный экран)?

Чем отличается дисплей от тачскрина и дисплейного модуля

1 октября 2019

Дисплей с тачскрином (сенсорным стеклом) занимают почти всю переднюю поверхность мобильного устройства. При механических повреждениях страдают в первую очередь. Причины поломки обычно кроются в неаккуратном пользовании — чаще всего телефон банально выпадает из рук и разбивается. Защитить устройство можно силиконовыми или резиновыми чехлами и бамперами, накладками и защитным стеклом. Но эти аксессуары не смогут уберечь при сильном ударе или падении с большой высоты.

Что касается ремонта, цена может неприятно удивить, поскольку дисплей — одна из самых дорогих запчастей. Стоимость будет еще выше, если нужно будет менять не только дисплей, но и весь дисплейный модуль модуль целиком. Почему так и в чем разница между этими деталями?



Что такое дисплей (экран)

Дисплей нужен для вывода текстовой и графической информации на экран.

Он состоит из таких компонентов:

• матрица, которая формирует картинку;
• поляризационные фильтры, дающие этой картинке цвет;
• подсветка в качестве источника света.

Повреждения экрана легко определить визуально: искажение картинки, темные или цветные полосы и пятна, полностью черный экран или отсутствие подсветки;



Что такое сенсорное стекло

Тачскрин – сенсорная панель, которая реагирует на прикосновения и отправляет импульсы на материнскую плату, которая в свою очередь выполняет заданные функции. Например, нажатие на кнопки или скроллинг. С помощью сенсора мы вводим информацию.

Основная поломка тачскрина заключаются в том, что могут присутствовать сколы и трещины, экран телефона будет работать, но не реагировать на касания.

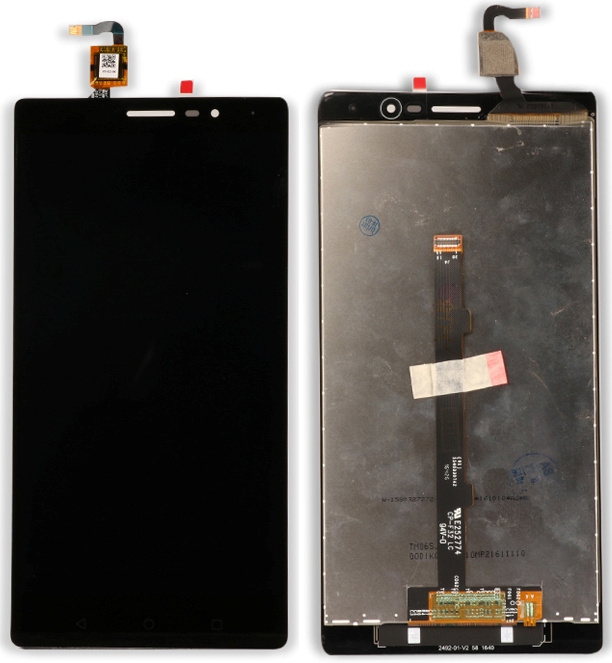

Что такое дисплейный модуль

Дисплейный модуль — это неразборная конструкция одновременно из дисплея и тачскрина, соединенных специальным прозрачным герметичным клеем. При повреждении дисплейного модуля. В зависимости от поломки, пользоваться телефоном пока возможно, его срочно нужно отнести в ремонт и заменить неисправную деталь, поскольку рано или поздно гаджет окончательно выйдет из строя.

Замена дисплейного модуля стоит дороже, так по отдельности сенсорное стекло и экран не меняют, так как эти детали склеены герметичным клеем и не подлежат разъединению. То есть если вы обладатель смартфона, в котором вместо сенсорного стекла и экрана стоит дисплейный модуль, тогда в этом случае ремонт обойдется дороже.



Чем отличается дисплей от сенсора и дисплейного модуля



В более ранних смартфонах дисплей и тачскрин представляли собой разборную конструкцию, в которой образовывалась воздушная прослойка, проходящая через три слоя — матрицу, воздух и сенсорный экран. Это приводило к преломлению света и искажению картинки. Но если страдал экран или сенсор, его можно было легко заменить, оставив целую деталь. То есть если разбился экран, но сенсорное стекло не пострадало, менялся б только дисплей.

Благодаря герметичной и цельной сборке дисплейного модуля проблема искаженной картинки отсутствует. Кроме того, телефон с дисплейным модулем легче, тоньше и его удобнее держать в руках. Дисплейный модуль установлен практически во всех современных смартфонах. Единственный недостаток этой технологии в том, что сломанный дисплей нельзя заменить, не повредив тачскрин. То есть, при повреждениях дисплея или сенсорного экрана, придется заменить дисплейный модуль, что скажется на стоимости ремонта.



Выводы:

1. Задача дисплея отображать изображение, а тачскрина – ввод информации и реакция на прикосновения.

2. Дисплейный модуль это тачскрин и дисплей в сборе склеенный герметичным клеем. Его ставят на современные смартфоны и при повреждении сенсорного стекла или экрана, его меняют полностью, что негативно сказываться на стоимости ремонта.

Замена дисплейного модуля смартфона | Митино-СервисМитино-Сервис

Замена дисплейного модуля смартфона

Дисплейный модуль является одной из самых важных и дорогих частей современных смартфонов и планшетов. Именно дисплейный модуль позволяет осуществлять управление устройством: с его помощью мы не только видим всю выводимую информацию, но и отдаем большинство команд, используя сенсорный экран. В современных смартфонах диагональ экрана зачастую превышает пять дюймов — и неудивительно, что именно дисплейный модуль оказывается подвержен механическим повреждениям и уязвим при повседневном использовании. Если в ходе эксплуатации вы повредили дисплей своего смартфона или планшета, обратитесь в наш сервисный центр! Нами осуществляется замена экрана

Iphone Митино, а также ремонт дисплейных модулей смартфонов других популярных марок: Samsung, HTC, Lenovo, Deall, Asus, Acer.



Что представляет собой дисплейный модуль? Его конструкция состоит из двух частей: TFT/LCD-дисплей (он также называется матрицей) и «тачскрин» (то самое сенсорное стекло, которое отвечает за управление смартфоном). Ремонт дисплейного блока специфичен тем, что не во всех случаях эти дисплей и тачскрин можно заменить по-отдельности. Такая возможность есть при восстановлении недорогих смартфонов и планшетов; а вот телефоны среднего ценового сегмента и флагманские модели потребуют комплексную замену дисплейного блока вне зависимости от того, какая именно часть повреждена. По этой причине, скажем, замена экрана Iphone в Митино предполагает установку нового экрана и нового тач-скрина. Также невозможно заменить отдельную часть поврежденного экрана — этот модуль не разборный и требует полноценной замены. Впрочем, в любом случае такой ремонт обойдется вам дешевле, чем приобретение нового телефона.

Не занимайтесь «самолечением» вашего смартфона! Замена дисплейного модуля — операция достаточно трудоемкая и требующая наличия у мастера опыта и, конечно же, специальных инструментов. Поэтому попытка самостоятельно поменять дисплей в домашних условиях, с вероятностью 99,9%, обернется неудачей. «Митино-Сервис» всегда придет на помощь, если требуется замена экрана Iphone в Митино или восстановление дисплейного блока другого смартфона или планшета. Кроме того, в перечень наших услуг входит: смена программного обеспечения, замена разъемов, динамиков, шлейфов, кнопок и корпусных элементов.

Адрес: Москва, Пятницкое шоссе 18, ТК «Митинский радиорынок» 2 этаж Павильон ВХ 1-2
Телефон: + 7 (495) 928-89-58
Skype: mitinoservis
Email: [email protected]

VK, Facebook, Twitter
Работаем без выходных с 10:00 до 19:00
Благодарим

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Чем отличается замена стекла от замены дисплея

Экран смартфона — это его главная, самая важная для пользователя часть гаджета. Именно на него выводится вся визуальная информация. Через дисплей осуществляется и большая часть управления мобильным устройством. Экран состоит из двух одинаково нужных и важных элементов, которые дополняют друг друга, а именно из сенсорного стекла (тачскрина), и матрицы (устройства формирования изображения).

Матрица (дисплей) играет роль экрана. На ней отображается изображение. Чем более качественный дисплей, тем ярче, четче и контрастнее получается картинка. Также, современные дисплеи отличаются высокой чувствительностью, благодаря чему телефон моментально реагирует на касание пользователя к экрану.

Сенсорное стекло, или тачскрин — это покрытие поверх дисплея (матрицы). Оно защищает сенсорный дисплей от негативных внешних воздействий и передает сигнал от касания пользователя к экрану на дисплей смартфона, планшета, ноутбука, смарт-часов.

Не путайте защитное стекло с сенсорным стеклом. Защитное стекло (защитная пленка) — служит для защиты экрана смартфона, планшета или смарт-часов от потертостей и царапин.

Сенсорное стекло и дисплей подвержены частым поломкам из-за механических ударов и сильного внешнего давления на корпус гаджета. Поэтому замена сенсорного стекла на смартфоне, замена дисплея — довольно частая услуга в сервисном центре M-FIX. Кстати, многие наши клиенты думают, что тачскрин и экран являются единым элементом. Так и в правду можно подумать, ведь производители мобильных телефонов делают все возможное, чтобы расстояние между тачскрином и сенсорным дисплеем измерялось максимум в микронах. Но все же дисплей и тачскрин разные детали смартфона, и их можно ремонтировать или заменять отдельно друг от друга. Часто, сенсорное стекло и дисплей вместе называют — дисплейным модулем. И так, чем же отличается замена стекла от замены дисплея? И почему очень важно своевременно решать проблемы как с сенсорным стеклом, так и с дисплеем?

Разница между установкой нового сенсорного стекла и дисплея

Большую часть любого внешнего удара на себя принимает именно сенсорное стекло. В лучшем случае на нем образуются небольшие, практически незаметные царапины. Они не влияют на работоспособность телефона, практически не портят внешний вид гаджета. В худшем же случае, тачскрин разбивается, покрывается сеточкой трещин и сколов. За ними плохо видно изображение на дисплее, затрудняется управление телефоном. В таком случае замена сенсорного стекла на смартфоне становится необходимостью, а не прихотью. Стекло отсоединяется от дисплея гаджета и заменяется на новое. Смена тачскрина обходится в разы дешевле, чем замена всего дисплейного модуля. Процесс требует наличие профессионального оборудования для ремонта дисплейных модулей, специальных инструментов, качественных расходных материалов и грамотного специалиста. Да и такой ремонт смартфона не отнимает много времени, его проще выполнить.

Напомним, что в домашних условиях выполнить такой вид ремонта – невозможно!

Из-за сильного удара, который не сдерживает даже сенсорное стекло, повреждается дисплей (матрица) смартфона. Сломанный дисплей не отображает картинку, его часть выглядит так, как будто её залили чернилами, появляются пятна, полосы. Прочтите полезную статью “Что делать, если на экране телефона появились полосы, пятна” чтобы знать причины и как их можно устранить. Если с побитым стеклом еще хоть как-то, но можно использовать смартфон, то с битым дисплеем это довольно проблематично. Замена экрана смартфона — чаще всего процедура дорогостоящая и не всегда происходит быстрее чем замена нового тачскрина.

Почему важна замена стекла на смартфоне, и почему нужно менять битый дисплей

Битый дисплей — это критическая поломка, которая превращает смартфон в мусор. Именно так и никак иначе. Поэтому если вы желаете вернуть свой гаджет к жизни, а не покупать новый, вам придется установить новый дисплей.

А вот замену стекла на смартфоне желательно делать по нескольким причинам. Битый тачскрин оказывает целый ряд негативных воздействий на мобильный телефон:

• Оказывается чрезмерное давление на дисплей смартфона. В исправном мобильном телефоне все элементы конструкции расположены очень близко друг от друга. Иногда между ними нет даже самой малой воздушной прослойки. В таком положении все детали исправно работают. Но после повреждения сенсорного стекла, его части начинаются давить на дисплей. А он, свою очередь, добавляет нагрузку на шлейф, плату и другое ”железо”, расположенное под ним. Если замена стекла на смартфоне не проведена вовремя, то можно спровоцировать более серьезные, дорогостоящие в плане ремонта неполадки.
• В современных моделях мобильных телефонов сенсорное стекло располагается практически вплотную к дисплею. У Айфонов, к примеру, вообще нет прослойки между этими двумя деталями, и они составляют единый экранный блок (дисплейный модуль). В случае повреждения стекла, от него отпадают микроскопические осколки. Они не передают сигнал от пальцев владельца гаджета, и со временем телефон с разбитым стеклом просто перестает реагировать на команды владельца.
• Ускоряется коррозия внутренней начинки смартфона. Если не провести замену стекла на смартфоне после его повреждения, нарушается внутренняя герметизация устройства. Разработчики электронных гаджетов стараются максимально ограничить воздействие воздуха, так как он окисляет плату, разъемы и прочие элементы. Разбитое сенсорное стекло пропускает воздух и влагу, пусть и не в больших количествах. Из-за этого коррозия внутренних элементов значительно ускоряется, что уменьшает срок использования устройства.
• Полный выход из строя смартфона и удорожание его ремонта. Мобильный телефон с разбитым тачскрином не защищен от влаги, грязи, окисления. Также он более чувствителен к повторным ударам, легче поддается воздействию внешнего давления. Если не провести замену стекла на смартфоне сразу же после его поломки, то в будущем вам придется заплатить за ремонт или значительно больше, или же придется вообще купить новый гаджет.

Сервисный центр M-FIX: ремонт смартфонов, планшетов и прочей электронной техники

Наши мастера с радостью берутся за ремонт абсолютно всех неисправностей. Приносите к нам устройства от именитых брендов, и малоизвестных китайских производителей бюджетных гаджетов — мы найдем управу на всех! Вот перечень наших основных услуг:

• Прошивка устройства, обновления его программного обеспечения.
• Устранение любых механических повреждений.
• Работа с платой. Перепаяем нужные элементы.
• Заменим дисплей и тачскрин, используя только самые качественные комплектующие.
• Заменим сломанные корпусные детали наподобие кнопок управления.
• Почистим ваш гаджет, проведем его настройку.

Желаете узнать, сколько стоит замена экрана смартфона, или другая услуга? Это можно узнать прямо на сайте сервисного центра M-FIX. Если же вы желаете получить более подробную информацию о наших ценах, используемых запчастях, процессе работы, скидках, акциях или бонусах, то свяжитесь с нашими сотрудниками по контактам, указанным на сайте.

Как происходит замена стекла, тачскрина, дисплея в M-FIX

Подпишитесь на наш канал в YouTube — интересные и полезные видео

Вида качества дисплейных модулей для Apple iPhone

В нашей номенклатуре представлено 4 вида качеств дисплейных модулей для Apple iPhone:

1. Original Used
Данный вид модулей является оригиналом. Он снят со смартфона.

Отличительные особенности:

• Как правило, на датчиках и камере есть рамочки.

• Более жесткий шлейф по сравнению с копией.
• Наличие логотипа Apple на шлейфах дисплея. На дисплеях для iPhone 7-й серии «яблоки» находятся на закрытой части шлейфа (прилегающей к подсветке).

• Цвет самого модуля более насыщенный.



2. Матрица оригинал
В данном модуле оригиналом является самый главный элемент —  матрица.

  Отличительные особенности:

• стекло переклеенное
• как и на Original Used есть логотипы Apple на шлейфе.
• по сравнению с копией шлейф более жесткий.
• немного толще, чем модуль Original Used, но тоньше копии
• слабое место —  рамка дисплея. Бывает плохо приклеена. Могут быть видны остатки клея.

3. Дисплей ALPHA
Дисплей ALPHA изготовлен по оригинальной технологии. Главный визуальный признак толщина дисплея и отсутсвие дополнительного шлейфа тачскрина.

Отличительные особенности:

• черный цвет верхнего стекла модуля;
• поляризационная пленка с круговой поляризацией;
• наличие олеофобного покрытия;
• яркая подсветка;
• сочная матрица, яркие цвета.

Комплектуется дополнительной  проклейкой и рамкой фронтальной камеры.

4. Фабричные копии (JDF, LT, Tianma, AUO, Shenchao, LG)

Основные виды фабричных экранов iPhone:

1. Дисплейные модули завода JDF — отличаются тускловатой подсветкой, тонким стеклом, толстым сенсорным слоем. Самая низкая цена и самое плохое качество. Часто выходят из строя сенсоры.
2. Дисплейные модули завода Longteng (LT) — средний вариант по качеству среди копий, желтоватый оттенок подсветки, достаточно насыщенные цвета, видно сенсорную сетку.
3. Дисплейные модули завода TianMa (TM) —  яркая подсветка, сочная матрица, сенсора почти не видно, минимальный процент брака.Компания Tianma была основана в Китае в 1983 году. К настоящему времени занимает лидирующие позиции ведущего международного поставщика дисплеев. Лидирует по соотношению цена-качество среди копий.
4. Дисплейные модули OEM (Foxconn, Sharp, LG) — это то, что стоит на новом iPhone.
   Отличие копий по цветопередаче


5. Дисплейные модули OLED Hard (начиная с iPhone X) – это дисплей копия, который изготовлен по технологии OLED. Рамки толще, чем у оригинала, верхнее стекло достаточно хрупкое в сравнении с дисплеем Soft.
6. Дисплейные модули OLED Soft (начиная с iPhone X) – это дисплей копия, который изготовлен по технологии OLED. Для дисплея характерны тонкие рамки, гибкое верхнее стекло и яркий экран.

Дисплейные модули: замена компонентов

Коротко и по сути

Если Вы попали на данную страницу по ссылке из категории с запчастями для Вашего смартфона или планшета, значит дисплей Вашего гаджета склеен со стеклом и тачскрином вместе, в производственных условиях с применением прочного клеющего состава.

Разделение тачскрина/стекла и дисплея представляет из себя трудоёмкий процесс, за который берётся далеко не каждая мастерская.

Мы таких услуг не оказываем.

Это значит, что бесполезно обращатся к нам за заменой стекла или тачскрина, или дисплея отдельно от остальных компонентов дисплейного модуля.

Если Вам безразлично, что мы считаем нецелесообразным заниматься такой «экономией». Вы можете найти мастерскую, которая возьмётся за замену компонента и купить у нас недостающий Вам компонент. Обратиться для замены в мастерскую, которая обещается Вам провести замену.



А теперь развёрнуто

Данная статья не является инструкцией и ни в коем случае не «подбивает» Вас проделывать описанное в ней.

Всю ответственность за действия с Вашими компонентами несёте только Вы.

Мы лишь расскажем о своём опыте.

Итак, выбор гаджетов от Huawei, Meizu, OPPO и других китайских брэндов  уже достаточно велик. В некоторых моделях (p1, w1, d1, p2, p6, p7 и т.д.) вместо привычно раздельных дисплеев и тачскринов используются дисплейные модули.

Дисплейный модуль это дисплей и тачскрин склееные специальным клеем. Данная технология обеспечивает лучшую цветопередачу и т.д. Не в этом суть.

Достаточно часто пользователи умудряются разбить один из компонентов. Вдруг гаснет дисплей или перестаёт реагировать на касания тачскрин, либо просто неприятные трещины.Один из компонентов дисплейного модуля выходит из строя. Замена модулем периодически представляет из себя достаточно дорогое удовольствие и тут нам на помощь приходят поставляемые нескленными дисплеи и сенсорные стёкла.

Наша задача отделить повреждённый компонент, чтобы вместо него прикрепить новый.

Ранее данная операция казалась невозможной, сейчас по рунету распространяется следующая методика:

1. Дисплейный модуль прогревается на невысоких темперетарах (используется специальный станок)
2. Клеевой слой между дисплеем и сенсорным стеклом становится мягче
3. Между ними в натяжку начинаем проводить проволокой(!), тонкой проволокой(!!!), молибденовой струной — ранее техниками предпринимались попытки разделять модули лопатками, скальпелями, скребками и т.п. что с высокой долей вероятности приводило к повреждению исправного компонента. Проведение проволкой данную вероятность значительно уменьшает.
4. После разделения необходимо очистить нужный компонент от остатков клея и пересобрать дисплейный модуль используя исправные запчасти с использованием специальных клеев (уф клей UV LOCA)

Будь мы на месте ищущего запчасть — сначала попробовали бы разделить модуль, а потом уже думали какой компонент нам нужен.

Мастерские, чаще всего, в подобных операциях отказывают из-за высокой доли вероятности «добить» компоненты. Это нормально.



Остались вопросы?

Мы приведём краткий список постоянно задаваемых нам вопросов. И ответов на него. Если Вы дочитали до этого места — Вы молодец. В основном, предпочитают ничего не читать и злиться на мастерские, которые ломят цены за окончательную стоимость ремонта и хитрых продавцов, которые, такие плохие продают стёкла и тачи для гаджетов, в которых стоят дисплейные модули.



Почему продаются отдельно стёкла, дисплеи, тачскрины?

Потому что замена компонента отдельно — возможна, просто делает это далеко не каждый сервис. На товар есть спрос, поэтому есть и предложение. Многие сервисы производят данные операции только под свои нужды.



Если я закажу стекло/дисплей/тачкрин отдельно, смогу ли я поменять их самостоятельно? Я видел на ютубе, как ребята одним только ножом/зубочисткой/пальцем/магией провернули это дело за две минуты.

Маловероятно, что без специальных навыков и оборудования Вы сможете произвести разбор дисплейного модуля (задумайтесь, пожалуйста, не стоит переоценивать свои возможности… проблемы возникнут уже на стадии разбора самого модуля). Ребята на ютубах разбирают гаджеты, после их склеивают и не пользуются ими больше. Они не будут пользоваться телефоном, когда на нём в итоге накроется подсветка дисплея, или потемнеет клеевой состав и т.д. Вы этого не увидите в видео.



Вы отговорили меня от покупки, спасибо Вам, что поделились со мной знаниями и опытом.

Вам спасибо за то, что Вы не пожалели 3и минуты своего времени и ознакомились с информацией, которую мы размещаем на нашем сайте.



Как правильно подсоединить дисплейный модуль

Очень часто пользователи iPhone после падения девайса сталкиваются одновременно с двумя серьезными проблемами: нерабочим дисплеем и сенсорным экраном. В этом случае единственный правильный выходйиз ситуации — замена дисплейного модуля.

Дисплейный модуль — это дисплей, сенсорный экран и защитное стекло, которые соединяются между собой с помощью специального клея.

В этой статье речь пойдет конкретно об установке дисплейного модуля в iPhone 5.

У нас вы можете приобрести следующие дисплейные модули:

Итак, приступаем к разборке смартфона. Для начала необходимо открутить 2 винтика, которые находятся возле разъема зарядки.

Если вы случайно потеряли их или каким-то образом сломали, то у нас можно купить новые винтики. Чтобы открутить/вкрутить винтик в iPhone, также понадобится специальная отвертка.

Для поднятия дисплейного модуля без повреждений необходимо воспользоваться столиком или присоской.

В нашем видео для поднятия модуля мы использовали столик. Зафиксируйте смартфон к столику и аккуратно поднимите так, чтобы не повредить шлейф. Если сразу не удалось отсоединить, тогда приподнимите модуль с помощью медиатора или лопатки.

Чтобы снять защитный экран, который закрывает разъемы дисплея, необходимо открутить в правом верхнем углу 3 винтика.

Рекомендуем использовать специальные отвертки (крестовая или звездочка+крестовая), чтобы не повредить резьбу.

С помощью пинцета-лопатки отсоедините разъемы. Дисплейный модуль снят.

Тестирование нового модуля

Перед тем как установить дисплейный модуль, обязательно протестируйте его. Для тестирования удобнее всего использовать тестер-шлейф .

Каждая модель iPhone имеет свой тестер-шлейф. Подбирайте шлейф в соответствии с моделью смартфона.

Подсоедините один конец тестер-шлейфа к модулю, а второй конец к iPhone. Теперь включите смартфон и протестируйте дисплей/сенсорный экран.

Установка дисплейного модуля

После тестирования отсоедините тестер-шлейф и приступайте к установке модуля. Снимите со старого модуля кнопку Home со шлейфом, защитный экран, динамик со шлейфом, а также датчик приближения и устанавите их на новый дисплей.

Внимание! В нашем видео мы показываем, как правильно установить дисплейный модуль, а не заменить дисплей.
Распространенная и фатальная ошибка при установке модуля — неправильное сгибание шлейфа.

Не сгибайте шлейф дисплея/тачскрина возле самого края дисплея/тачскрина. Так вы просто сломаете запчасть; после такого сгиба дисплей/тачскрин нормально работать уже не будет. Запчасть выйдет из строя, могут появиться полосы на дисплее, сенсорный экран будет мигать или не будет реагировать на касания. И как результат, вы получите нерабочий смартфон, попросту выброшенные деньги, время и неисправную запчасть.

Чтобы правильно согнуть шлейф, прижмите его к стеклу и согните посредине. Только так можно устанавливать дисплейный модуль в смартфон.

Специально для наших клиентов работники службы технической поддержки магазина ВСЕ ЗАПЧАСТИ подготовили видеоролик, в котором мы детально рассказываем и показываем, как правильно установить дисплейный модуль в iPhone. Надеемся, что данное видео поможет вам правильно произвести замену модуля на практике.

Команда ВСЕ ЗАПЧАСТИ

Разбился тачскрин или дисплей. Замена тачскрина. Замена дисплея в Черкассах по низким ценам.



Как мы уже писали ранее, основная причина, по которой обращаются в наш сервисный центр «Скайтел» в Черкассах –это  ремонт телефонов, айфонов — разбитых стекл, разбитых тачскринов (сенсорное стекло), разбитых экранов (нет или искажено изображение).

Когда дисплей не показывает изображение или показывает сетку или кляксы, картинка дергается, тут все понятно и для мастера и для клиента — нужно менять дисплей. И как правило, дисплей повреждается на пару с тачскрином (сенсорным стеклом). Поэтому менять приходится и тачскрин, и дисплей.

В современных мобильных телефонах устанавливается дисплейный модуль. Дисплейный модуль это склейка дисплея (экрана), и тачскрина (сенсорного стекла) в единое целое. Причем склеены они не по краям, а по всей площади! Поэтому менять одно без другого не получится.

К примеру, если у вас упал телефон и разбилось сенсорное стекло (тачскрин), а дисплей показывает отлично картину, все равно придется менять дисплейный модуль, потому что отделить разбитое сенсорное стекло и от дисплея и при этом не повредить последний будет сложно. Шанс успешно разделить дисплейный модуль всего 50%.



 Разделение дисплейного модуля происходит на сепараторе, который разогревает клей и делает его мягким. При помощи специальной струны, которая вставляется между дисплеем и сенсорным стеклом, осторожно срезается слой клея. Если струна задевает дисплей, то он повреждается. На картинке слева поврежденный дисплей (неудачное разделение), справа дисплей остался цел. Предугадать исход разделения никак нельзя.

  Но разделить дисплейный модуль, не повредив дисплей это еще пол дела. После разделения, дисплей необходимо зачистить от остатков клея. После этого, нужно склеить дисплей и сенсорное стекло также по всей площади. Ни в коем случае нельзя оставлять воздушный зазор между сенсорным стеклом и дисплеем, как это делали раньше, на старых моделях телефонов. Здесь зазор между сенсором и дисплеем нанмого меньше и тачскрин будет залипать с экраном от прикосновений. А главный недостаток — сузится угол обзора и упадет яркость. В солнечную погоду вы вообще ничего не увидите на таком дисплее!

    На некоторых моделях телефонов есть возможность заменить отдельно только сенсорное стекло (тачскрин). Это в основном старые или бюджетные модели телефонов.



Современные телефоны Samsung (A3, A5, A7, J3, J5, J7, S3, S4, S5, S6, S7, S8, S9), Айфоны (iPhone 4, 4s, 5, 5c, 5s, 6, 6plus, 6s, 6s plus, 7, 7plus, 8, 10) оснащены защитным стеклом. Сенсор у таких телефонах нанесен на дисплей, а стекло выполняет защитную функцию. Довольно часто, даже если после падения или удара стекло сильно повреждено, сенсор и дисплей продолжают работать исправно. И в таком случае можно попытаться заменить только стекло. Но здесь опять же, нужно применять дорогостоящее оборудование и качественные расходные материалы.

 Некоторые «умельцы» могут предложить замену стекла за недорогую стоимость и приклеят стекло на LOCA клей. Такой тип клея уже давно не используется в производстве и ремонте дисплеев, но он не требует специального оборудования для его применения. LOCA клей, особенно дешевый, со временем желтеет, между стеклом и дисплеем могут появится пузыри, подсветка дисплея может быть залита этим клеем при замене стекла.

     В настоящее время для склейки стекла с дисплеем используют OCA клей (пленку). Чтобы произвести склейку стекла с дисплеем, необходим ламинатор и сепаратор для удаления пузырьков воздуха между стеклом и дисплеем. Только так удается добиться качественной склейки без пузырьков.

  На телефонах Samsung серии EDGE боковые стороны дисплея закруглены, поэтому отделять стекло от дисплея при помощи струны и сепаратора нельзя. Для этого нужна морозильная камера, в которой происходит охлаждение до -150 градусов по Цельсию.



Низкая температура разрушает клей и стекло легко отделяется от дисплея. Потом необходимо зачистить дисплей от остатков клея и приклеить новое стекло на специальном оборудовании.

   Замена только стекла на телефонах Samsung, Apple iPhone, сенсорного стекла на современных телефонах (Xiaomi, Meizu, Lg, Sony Xperia, Asus Zenfone, и др.) по стоимости выходит дешевле, чем замена целого дисплейного модуля. Но чтобы качественно и с гарантией заменить стекло или тачскрин, требуется дорогостоящее оборудование и качесвенные расходные материалы. Далеко не в каждом сервисном центре все это есть, и если вам предлагают замену только стекла или сенсора, поинтересуйтесь, будет ли гарантия на работу? Она должна быть не менее 3 месяцев. За это время, если замена стекла была произведена кустарным способом, Loca уф клеем, дисплейный модуль может начать расклеиваться, желтеть, появятся воздушные пузырьки, а сенсор может отказать на некоторых участках или полностью.



   В настоящее время наш сервисный центр Скайтел готов предложить замену сенсорного стекла (тачскрина) на телефонах, где это предусмотрено или замену дисплсейного модуля. На нашем складе всегда есть в наличии оригинальные дисплейные модули на телефоны Samsung. Стоят они дорого, но это заводское качество, которое гарантирует работу дисплейного модуля без каких-либо проблем. На Apple iPhone поставляются модули разных классов качества (ААА, REF, Orig, Orig 100%). На остальные смартфоны, дисплейные модули поставляются класса качества не ниже ААА или orig.



  Перед установокй мы всегда проверяем дисплейный модуль на возможные проблемы в работе, что исключает установку бракованной запчасти практически в 100% случаев. Но некоторые недостатки в работе могут проявится спустя неделю-другую, поэтому мы всегда предоставляем гарантию на установленный тачскрин, дислей или дисплейный модуль.



  В настоящее время существует огромное количество предложений купить тачскрин, экран, дисплейный модуль в интернет магазине или заказать из китая. Посмотрев видеоролик по замене дисплея можно попробовать самостоятельно его заменить. Но если нет вообще никакого опыта в этом деле, и нет специальных инструментов (отверток, медиатора, лопатки, сепаратора), можно запросто повредить шлейфа и системную плату телефона. Так же имейте ввиду, что на руках имеет свойство накапливаться статическое электричество. При прикосновении руками к системной плате телефона, может произойти разряд, потенциала которого будет достаточно для выхода из строя микросхемы. Это приведет к частичной или полной неработоспособности аппарата.

   Что касается запчастей, заказанных из Китая, в розницу в основном продают бракованные запчасти. Сами подумайте, кто станет продавать качественный дисплей за низкую цену да еще и с бесплатной доставкой?

  Наш сервисный центр Скайтел закупает запчасти у проверенных временем поставщиков, которые работают напрямую с заводами и закупают огромную партию сенсорных стекол, дисплеев, дисплейных модулей. За счет больших объемов закупок цена на запчасти для поставщика низкая. Объемы закупок у нас тоже не маленькие, поэтому поставщик предоставляет нам хорошую скидку на запчасти. В итоге мы готовы предложить вам замену сенсорного стекла, дисплея или дисплейного модуля высокого качества по сравнительно недорогой цене!

WEO128128BSPP3N00000 — Модуль графического дисплея Winstar Longlife OLED (небесно-голубой, 128×128, COG

WEO128128BSPP3N00000 — Модуль графического дисплея Winstar Longlife OLED (голубой, 128×128, COG — Чип на стекле)

• Технические характеристики

  Разрешение	128×128
  Цвет содержимого	голубой
  Модуль Тип	COG — Чип на стекле
  Интерфейс	параллельный 8-битный, I²C, SPI
  Контроллер	SSD1327ZB
  Блок питания	3 В
  Сенсорный экран	нет
  Активная область	30.00×30.00
  Габаритные размеры	36.98×41.23×2.05
  Рабочая темп. (° С)	-40 ~ 80
  Температура хранения. (° С)	-40 ~ 80
  Производитель	Winstar

  Файл для загрузки	WEO128128BSPP3N00000.pdf

• Описание продукта

  Модуль графического дисплея

  Longlife OLED WEO128128BSPP3N00000 является OLED-дисплеем Winstar Co. размером 128×128, тип COG (чип на стекле) и имеет небесно-голубой цвет отображаемого содержимого. Модуль оснащен контроллером SSD1327ZB, который позволяет использовать следующие интерфейсы: 8-битный, SPI и I²C

  Конструкция OLED-панели обеспечивает стабильную и безотказную работу в течение длительного времени в широком диапазоне температур (-40 ° C ~ 80 ° C).Таким образом, диапазон температур OLED-дисплеев намного шире, чем у большинства промышленных ЖК-дисплеев с широким температурным диапазоном. Модули OLED могут успешно применяться в транспортной, автомобильной и других отраслях промышленности.

  Основное различие между ЖК-дисплеями и OLED-технологиями заключается в генерации света. Стандартная ЖК-панель требует подсветки для освещения пикселей и, следовательно, отображаемого изображения. В то время как в технологии OLED сами пиксели являются источником излучаемого света соответствующего цвета. Подсветка ЖК-модуля приводит к тому, что получаемая чернота никогда не бывает идеальной, потому что часть света пробивается через матрицу. Эта особенность становится особенно отчетливой в темной комнате. С другой стороны, технология OLED делает возможным полное отключение выбранных пикселей, так что ячейка излучает 0 кд / м2, достигая эффекта идеальной черноты. Идеальная чернота и яркость, сопоставимая с яркостью ЖК-дисплея, обеспечивают гораздо более высокую контрастность и читаемость. В зависимости от внешнего освещения, статическая контрастность OLED-экрана составляет от 2000: 1 до бесконечности, достигая максимально возможного значения в современных технологиях.

  Дисплеи с чипом на стекле отличаются меньшей толщиной всех внешних размеров, а благодаря более герметичной конструкции они более плотные и более ударопрочные. Кроме того, они более привлекательны по цене и имеют меньшее энергопотребление.

  OLED-экраны отличаются меньшим временем отклика по сравнению с ЖК-матрицами.Время реакции ЖК-дисплея составляет от нескольких до нескольких сотен миллисекунд и является результатом свойств жидких кристаллов. С другой стороны, время отклика OLED-модулей составляет менее 10 мкс. Время отклика ЖК-дисплея быстро увеличивается при отрицательных температурах, и это может даже привести к полной остановке отображаемого контента или, по крайней мере, к двоению изображения. OLED-дисплеи не имеют этой неисправности и работают на полной скорости даже при температуре -40 ° C.

  Органические материалы, которые используются в OLED-дисплеях, излучают собственный свет.Это означает, что нет необходимости использовать дополнительный слой подсветки. Эта особенность очень благоприятно сказывается на толщине всего модуля. В некоторых моделях он даже меньше 1 мм. Современные дисплеи небольшой толщины намного удобнее и универсальнее в дизайне и установке конечного приложения, обеспечивая результат, соответствующий последним промышленным разработкам и тенденциям.

  В OLED-дисплеях каждый пиксель излучает индивидуальный свет только поверхностью, поэтому отображаемое изображение полностью читается под любым углом обзора. Для сравнения, в технологии LCD снизу расположен светоизлучающий слой, на который нанесена светопропускающая матрица и матрица цветовой фильтрации. Созданное на таком дисплее изображение отличается очень хорошими оптическими параметрами только при взгляде на него под прямым углом. Любой другой угол обзора снижает светопропускание. Это вызывает видимое ухудшение качества изображения, которое отражается в снижении яркости и контрастности.

  Во все стандартные OLED-дисплеи Winstar встроены 4 набора шрифтов: английский, европейский, японский и кириллица.Благодаря использованию многих языков это решение расширяет спектр приложений на различных рынках. Выбранные символы из расширенного набора шрифтов также могут использоваться разработчиками приложений в качестве значков. Кроме того, встроенные шрифты значительно ускоряют разработку приложений для графических дисплеев. Нет необходимости разрабатывать и программировать собственные шрифты, пользователь может просто выбрать и применить подходящий.

  История OLED-дисплеев относительно коротка.Изначально основным недостатком этой технологии был небольшой срок службы OLED-ячеек (особенно для синего цвета), что значительно сужало область применения. Проведенные исследования устранили это препятствие. В настоящее время вопреки распространенным убеждениям и мифам технология OLED настолько усовершенствована, что может успешно использоваться в промышленных приложениях. В настоящее время OLED-дисплеи по всем параметрам превосходят ЖК-модули, а их живучесть колеблется от 50 000 до 110 000 часов (в зависимости от цвета).

  Благодаря использованию специального органического материала технология OLED позволяет автоматически генерировать свет.OLED-панель не требует подсветки и потребляет ровно столько энергии, сколько нужно для подсветки пикселей. Благодаря этому решению среднее энергопотребление OLED намного ниже по сравнению с ЖК-панелью со стандартной подсветкой.

• Гарантия

  Обращаем ваше внимание, что на все товары, представленные в нашем интернет-магазине, распространяется гарантия производителя сроком на один год.Гарантийный срок действует со дня продажи. В случае сомнений или для получения технической помощи обращайтесь в наш отдел продаж.

  Фотографии продукта, представленные на сайте www.unisystem.pl, отражают реальное состояние устройства. Однако цвета, представленные на фотографиях, являются только демонстрационными из-за различных методов отображения. Представленные цвета могут незначительно отличаться от представленных на фотографиях.

  У нас самый большой склад в Польше

  Мы поддерживаем наших клиентов на каждом этапе процесса продаж

  быстрая доставка для нас приоритет

Модуль дисплея

Apex — Neptune Systems

Отправка сегодня или вы получите $ 20

Заказы, размещенные до 15:30 (CST) с понедельника по пятницу, будут отправлены в тот же день, а если ваш заказ превышает 29 долларов, он будет доставлен БЕСПЛАТНО.Если по какой-либо причине ваш заказ не будет доставлен в завершенном виде, мы автоматически обновим вашу учетную запись до Preferred Reefer и дадим вам 20,00 долларов США (2000 баллов BRS), которые можно использовать для любого будущего заказа. (есть исключения)

Ваше удовлетворение гарантировано

Возврат без риска в течение 365 дней

Больше не нужно то, что заказывали? Заказали слишком много? У нас есть твоя спина.

Верните новые, невскрытые продукты в оригинальной упаковке в течение 365 дней и получите полный возврат средств.

Менее 60 дней? Без проблем. Мы вернем вам деньги, используя исходный способ оплаты. Более 60 дней? Все еще без проблем. Мы вернем вам деньги в виде кредита магазина, который вы можете использовать как наличные на нашем веб-сайте.

Верните неиспользованные продукты в открытой упаковке в течение 30 дней.

Открытая коробка, но еще не использованная? Мы можем помочь. Мы вернем вам деньги, используя исходный способ оплаты, за вычетом небольшой комиссии за пополнение запасов и обработку в размере 10%.

Применяются некоторые исключения. Для получения дополнительной информации перейдите в раздел «Информация о возврате и замене».

Рифловое снаряжение гарантировано или деньги вернутся!

Все продукты Open Box проходят личную проверку и испытания на предмет их работоспособности.

На каждый проданный товар распространяется 30-дневная гарантия возврата денег.

Знайте, что вы покупаете с

BRS Open Box Guaranteed Grading

По существу новый, коробка открыта, практически нет следов использования

Очень чистый, могут иметь небольшие дефекты или следы износа, не влияющие на работу в целом

Упаковка может отсутствовать, но содержит все необходимые детали или может иметь явные косметические дефекты

Функционирует по назначению, могут иметь признаки использования, дефекты и / или отсутствующие аксессуары / упаковка

Передумали и нужно отправить обратно?

Мы рады принять возврат продуктов Open Box в том же состоянии, в каком они были проданы, в течение 30 дней! Открытая коробка возвращает

1.8-дюймовый цветной дисплейный модуль для micro: bit, 160×128 пикселей, 65K цветов

1,8-дюймовый цветной дисплейный модуль для micro: bit, 160 x 128 пикселей, 65 тыс. Цветов

Обзор

Это цветной дисплейный модуль, разработанный для BBC micro: bit, диагональ 1,8 дюйма, 160 x 128 пикселей, способный отображать 65 тыс. Цветов.

Устали от светодиодной матрицы 5х5? Пора приобрести крошечный монитор для вашего micro: bit, этот будет идеальным выбором.

Характеристики

• micro: угловой коннектор, подключаемый напрямую
• Встроенный драйвер ST7735S, поддерживает 65 тыс. Цветов
• Встроенная SRAM 23LC1024, используется в качестве кеш-памяти дисплея, больше не хватает памяти
• Интерфейс SPI, занимает всего несколько контактов ввода-вывода
• Регулировка подсветки через ШИМ
• Зарезервированные контактные площадки для интерфейса управления, упрощают подключение к платам Arduino / Nucleo
• Поставляется с ресурсами для разработки (микробитовая графическая демонстрация / руководство пользователя и т. Д.)

Технические характеристики

• Драйвер: ST7735S
• разрешение: 160×128
• Цвет дисплея: RGB, 65 тыс. Цветов
• Рабочее напряжение: 3,3 В
• Размер: 61 мм x 51,5 мм

Распиновка

PIN	микро: бит PIN	ОПИСАНИЕ
3V3	3V3	Мощность
ЗЕМЛЯ	GND	Земля
MISO	P14	Ввод данных SPI / выход ведомого устройства
MOSI	P15	Главный выход данных SPI / вход подчиненного устройства
SCK	П13	Вход тактовой частоты SPI
LCD_CS	P16	Выбор микросхемы ЖК-дисплея
RAM_CS	P2	Выбор микросхемы SRAM
постоянного тока	п12	ЖК-данные / команда
RST	П8	Сброс ЖК-дисплея
BL	П1	Подсветка ЖК-дисплея

Габаритные размеры

Ресурсы для разработки

Вики: www. waveshare.com/wiki/1.8inch_LCD_for_micro:bit

SC1000 Многопараметрический универсальный дисплейный модуль контроллера с протоколами Modbus TCP / IP и GSM / GPRS (для использования за пределами США) | Hach USA

Хотели бы вы использовать наш инструмент Product Configurator для настройки этого продукта перед добавлением его в корзину? В противном случае вы можете добавить его прямо в корзину.

Продукт #: LXV402.99.11002

Единственный контроллер, необходимый для всех ваших измерений качества воды.

Многопараметрический универсальный контроллер Hach SC1000 — это современная модульная передающая система. SC1000 состоит из модуля дисплея и как минимум одного модуля датчика. Модули датчиков для SC1000 могут быть объединены в сеть для размещения до 32 цифровых датчиков или анализаторов.Модуль дисплея SC1000 интуитивно понятен, с простым в использовании интерфейсом и большим цветным сенсорным экраном, который можно использовать для любого количества параметров. Один модуль дисплея управляет одним или несколькими модулями датчиков, подключенными к цифровой сети. Модуль дисплея является полностью портативным, его можно отключить и переместить в любое место в сети. Модуль дисплея Hach SC1000 доступен с возможностями GSM / GPRS, Ethernet и TCP / IP.

• Больше уверенности в работоспособности вашего инструмента
• Операция Plug and Play
• Коммуникационные возможности для любых приложений
• Расширяемый и обновляемый

Как снять модуль дисплея с Fairphone 2 — Поддержка

Снять дисплейный модуль Fairphone 2 довольно просто.

Вы должны удалить его, когда хотите:

• Замените дисплей или один из других модулей
• Устранение проблем с экраном
• Показать модульную конструкцию

На каждый продукт предоставляется 24-месячная гарантия. Гарантия на смартфон, с которым он совместим, не продлевается.

Мы сделали видео, чтобы проинструктировать вас:

Посмотрите это видео на www.youtube.com или включите JavaScript в своем браузере.

При замене старого модуля дисплея новым модулем дисплея:

• Убедитесь, что вы запустили последнее обновление, иначе ваш дисплей останется черным
• Убедитесь, что вы слышите или чувствуете щелчок при установке дисплея на место. Вы можете увидеть это, когда дисплей выровнен с основным модулем. Не должно быть трещин и вмятин
• Если на линзах вашего нового дисплея есть прозрачная желтая защитная лента , удалите ее перед тем, как установить дисплей обратно.

Когда сложно снять дисплей, у вас есть два варианта.

Первый вариант:

1. Извлеките аккумулятор из телефона
2. Сдвиньте два синих зажима к центру до щелчка.
3. Возьмите телефон двумя ладонями так, чтобы синие зажимы указывали на верхнюю часть пальцев.
4. Сожмите руки вместе
5. Переместите руку, касающуюся дисплея, вверх — в направлении синих зажимов.

Второй вариант более рискованный:

1. Извлеките аккумулятор из телефона
2. Сдвиньте два синих зажима к центру до щелчка.
3. Расположите телефон верхней частью на углу тупого предмета — например, на углу деревянного стола — так, чтобы на него опирался только дисплейный модуль.
4. Сдвиньте основной модуль вниз. Вы можете применить умеренную силу.

Модуль отображения ленты (Joomla 3)

Лента новостей (также называемая веб-лентой или синдицированной лентой) — это способ предоставить пользователям автоматически обновляемые данные из других ресурсов. Многие поставщики данных распространяют свои новости, что позволяет пользователям подписываться и публиковать свой контент. На вашем сайте Joomla есть агрегатор или механизм RSS (Really Simply Syndication), который будет читать и отображать новостную ленту в модуле, который можно разместить в различных положениях в зависимости от текущего шаблона по умолчанию для сайта. В этом руководстве объясняется, как создать модуль отображения ленты.

Определение новостной ленты RSS

Создание модуля отображения корма

Определение ленты новостей RSS

RSS-каналов связаны с изображением, подобным следующему:

Первый шаг — найти URL-адрес ленты новостей, который вы хотите отобразить.Хотя значок может появляться или не появляться там, где вы найдете канал, буквы «rss» обычно можно найти в самом URL-адресе. Если вы знаете ресурс, который хотите отобразить, например CNN, выполните простой поиск по запросу «RSS-канал новостей CNN». Это должно дать результаты. Как только вы найдете URL-адрес фида, который хотите отобразить, войдите в серверную часть своего сайта.

Создание модуля отображения корма

Перед созданием модуля посетите карту модуля для своего сайта и определите место, где вы хотите разместить RSS-канал.Для целей этого руководства мы создадим модуль отображения ленты, который будет включать RSS-канал художественного конкурса, и разместим его на позиции баннера в шаблоне Protostar. Следующим шагом будет переход в диспетчер модулей.

Нажмите кнопку «Новый» на панели инструментов, чтобы создать новый модуль.

И когда вам будет предложено выбрать тип модуля, выберите «Feed Display» из появившегося списка.

После выбора типа модуля создайте заголовок для модуля и выберите позицию модуля.

Затем щелкните вкладку «Основные параметры» и вставьте URL-адрес RSS-канала, который вы хотите отобразить. В области «Основные параметры» есть и другие полезные параметры. Обязательно сохраните свою работу.

Вернитесь во внешний интерфейс и обновите сайт. Ваш RSS-канал будет отображаться в выбранной вами позиции модуля.

В начало

NXC: Функции модуля дисплея

void	ResetScreen ()
	Reset LCD screen.
char	CircleOut (int x, int y, byte radius, unsigned long options = DRAW_OPT_NORMAL)
	Нарисуйте круг.
char	LineOut (int x1, int y1, int x2, int y2, unsigned long options = DRAW_OPT_NORMAL)
	Нарисуйте линию.
char	PointOut (int x, int y, unsigned long options = DRAW_OPT_NORMAL)
	Нарисуйте точку.
char	RectOut (int x, int y, int width, int height, unsigned long options = DRAW_OPT_NORMAL)
	Нарисуйте прямоугольник.
char	TextOut (int x, int y, string str, unsigned long options = DRAW_OPT_NORMAL)
	Нарисовать текст.
char	NumOut (int x, int y, вариантное значение, беззнаковые длинные параметры = DRAW_OPT_NORMAL)
	Нарисуйте число.
char	EllipseOut (int x, int y, byte radiusX, byte radiusY, unsigned long options = DRAW_OPT_NORMAL)
	Нарисуйте эллипс.
char	PolyOut (LocationType points [], беззнаковые длинные параметры = DRAW_OPT_NORMAL)
	Нарисуйте многоугольник.
char	FontTextOut (int x, int y, string filename, string str, unsigned long options = DRAW_OPT_NORMAL)
	Нарисовать текст шрифтом.
char	FontNumOut (int x, int y, строка имени файла, значение варианта, длинные параметры без знака = DRAW_OPT_NORMAL)
	Нарисуйте число шрифтом.
char	GraphicOut (int x, int y, string filename, unsigned long options = DRAW_OPT_NORMAL)
	Нарисуйте графическое изображение.
char	GraphicArrayOut (int x, int y, byte data [], unsigned long options = DRAW_OPT_NORMAL)
	Нарисуйте графическое изображение из байтового массива.
char	GraphicOutEx (int x, int y, string filename, byte vars [], unsigned long options = DRAW_OPT_NORMAL)
	Нарисуйте графическое изображение с параметрами.
char	GraphicArrayOutEx (int x, int y, byte data [], byte vars [], unsigned long options = DRAW_OPT_NORMAL)
	Нарисуйте графическое изображение из байтового массива с помощью параметры.
void	GetDisplayNormal (const byte x, const byte line, unsigned int cnt, byte & data [])
	Чтение данных пикселей из обычного буфера дисплея.
void	SetDisplayNormal (const byte x, const byte line, unsigned int cnt, byte data [])
	Записать данные пикселей в обычный буфер дисплея.
void	GetDisplayPopup (const byte x, const byte line, unsigned int cnt, byte & data [])
	Чтение данных пикселей из буфера всплывающего дисплея.
void	SetDisplayPopup (const byte x, const byte line, unsigned int cnt, byte data [])
	Записать данные пикселей в буфер всплывающего дисплея.
беззнаковое длинное	DisplayEraseMask ()
	Считывание значения маски стирания дисплея.
беззнаковое длинное	DisplayUpdateMask ()
	Считывание значения маски обновления дисплея.
беззнаковое длинное	DisplayFont ()
	Считывание адреса памяти отображаемых шрифтов.
длинное без знака	DisplayDisplay ()
	Считывание адреса памяти дисплея.
байт	DisplayFlags ()
	Чтение флагов дисплея.
байт	DisplayTextLinesCenterFlags ()
	Считывание флажков центра текстовых строк дисплея.
void	SysDrawText (DrawTextType & args)
	Нарисовать текст.
void	SysDrawPoint (DrawPointType & args)
	Нарисуйте точку.
void	SysDrawLine (DrawLineType & args)
	Нарисуйте линию.
void	SysDrawCircle (DrawCircleType & args)
	Нарисуйте круг.
void	SysDrawRect (DrawRectType & args)
	Нарисуйте прямоугольник.
void	SysDrawGraphic (DrawGraphicType & args)
	Нарисуйте графику (файл RIC).
void	SysSetScreenMode (SetScreenModeType & args)
	Установите режим экрана.
void	SysDisplayExecuteFunction (DisplayExecuteFunctionType & args)
	Выполнить любую команду модуля дисплея.
байт	DisplayContrast ()
	Считывание настройки контрастности дисплея.
void	SysDrawGraphicArray (DrawGraphicArrayType & args)
	Нарисуйте графическое изображение из массива байтов.
void	SysDrawPolygon (DrawPolygonType & args)
	Нарисуйте многоугольник.
void	SysDrawEllipse (DrawEllipseType & args)
	Нарисуйте эллипс.
void	SysDrawFont (DrawFontType & args)
	Рисование текста с использованием настраиваемого шрифта.
пусто	ClearScreen ()
	Четкий ЖК-экран.
пусто	ClearLine (байтовая строка)
	Очистить линию на ЖК-экране.
void	SetDisplayFont (unsigned long fontaddr)
	Задайте адрес памяти отображаемых шрифтов.
void	SetDisplayDisplay (unsigned long dispaddr)
	Установите адрес памяти дисплея. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Googl Honor Oneplus Xiaomi Лучш Новинк Обзор Разное
