Секретная таблица сравнения матриц Sony по SNR1s для ночной сьемки
СтатьиОпубликовано 2 июля, 2020 | Вячеслав Логинов
Как выбрать видеорегистратор на самой хорошей матрице от Sony? По какому параметру сравнивать? Что лучше в ночной сьемке? На эти и другие вопросы ответы прячутся в этой статье.
Итак, самое важное – сенсор не самое главное в качестве картинки. Только совокупность нескольких факторов сделает гаджет лучшим по качеству видео. Но понимать, что потенциально лучше из железа всегда полезно. Пусть это не даст нам никакой гарантии, но покупать хочется лучшее за меньшие деньги.
Понятно, что одно их самых тяжелых для съемки условий это ночное видео. Именно тут явно проявляются все недостатки или достоинства обвязки программного обеспечения и железа.
SNR1s –самый важный индекс, рассчитываемый по специальной формуле. Он показывает чувствительность сенсора в условиях низкой освещенности. Собственно то, в чем скрывается краеугольный камень качества ночной картинки. Чем ниже значение, тем лучше. Важно заметить, что индекс SNR1s применяется только для сенсоров Сони, предназначенных определенной нише (CCTV) c 2016г и не рассчитывается для других матриц.
Таблица сравнения SNR1s для Sony Starvis/Exmor
| Матрица | Размер | Разрешение | Индекс SNR1s | Год |
| IMX571 | 1.8 | >12Mpx | 0.15 | 2018 |
| IMX533 | 1 | 9Mpx | 0. 13 | 2018 |
| IMX415 | 1/2.8 | 8Mpx | 0.79 | 2019 |
| IMX482 | 1/1.2 | 2Mpx | 0.07 | 2019 |
| IMX462 | 1/2.8 | 2Mpx | 0.18 | 2019 |
| IMX485 | 1/1.2 | 8Mpx | 0.18 | 2019 |
| IMX464 | 1/1.8 | 4Mpx | 0.19 | 2019 |
| IMX412 | 1/2.3 | 12Mpx | 1.33 | 2018 |
| IMX455 | 2.7 | >12Mpx | 0.15 | 2018 |
| IMX335 | 1/2.8 | 5Mpx | 0.59 | 2018 |
| IMX307 | 1/2.8 | 2Mpx | 0.24 | 2018 |
| IMX347 | 1/1.8 | 4Mpx | 0.19 | 2019? |
| IMX327 | 1/2.8 | 2Mpx | 0.18 | 2018 |
| IMX385 | 1/2 | 2Mpx | 0. 13 | 2017 |
| IMX323 | 1/2.8 | 2Mpx | 0.6 | 2016 |
| IMX334 | 1/1.8 | 8Mpx | 0.59 | 2016 |
| IMX226 | 1/1.7 | 8-12Mpx | 0.95 | 2018 |
| IMX290 | 1/2.8 | 2Mpx | 0.23 | 2016 |
| IMX291 | 1/2.8 | 2Mpx | 0.23 | 2016 |
| IMX294 | 4/3 | 8-10Mpx | 0.14 | 2017 |
| IMX178 | 1/1.8 | 6Mpx | 0.46 | 2016? |
| IMX172 | 1/2.3 | 12Mpx | 1.33 | 2012 |
А что же такое технология STARVIS? Потребители привыкли к тому, что эта аббревиатура синоним качественной ночной записи в видеорегистраторах и камерах.
Это особый ряд сенсоров от Sony, где низкий индекс SNR1s сочетается с меньшими размерами сенсора и, соответственно, более низкой ценой.
Одновременно с этим используется технология обратной подсветки (back illuminated). Именно за счет нее удалось при малой физической площадки матрицы получить высокую чувствительность.
Только вот от других сенсоров компании отличий именно в чувствительности нет. Например, в списке вы можете увидеть более старые сенсоры (IMX385) c меньшим значением индекса SNR1s, то есть по идее лучше снимающие в темных условиях. Но размер сенсора тут уже ½. А это и выше цена, дороже обвязка и больше проблем с разработкой.
Старые сенсоры Sony выводит из производства, но их большие партии продолжают путешествовать по складам поставщиков. распродаются они долгие годы, постепенно дешевеют, поэтому ориентироваться на год анонса не стоит. Кроме того, новые сенсоры после анонса в СМИ попадают на склада не сразу, а уж закупаться по ценам новинок мало кто готов. Добавим к этому, что работа с новой матрицей на уровне прошивок может длиться от полугода до года.
Итого, после момента релиза проходит около 1 года и сенсоры начинают попадать в устройства.
Срок жизни матрицы в среднем около 2-5 лет с момента релиза, в этот период ее можно свободно купить почти у любого поставщика. Дальше уже зависит от запасов и востребованности.
Модели видеорегистраторов
Теперь быстро пробежимся по новым моделям видеорегистраторов с анонсированными матрицами и на основе индекса SNR1s прикинем, кто технологически пытается выехать не на качестве картинки, а на разрешении.
- IMX327 поставили в mini 0906 PRO
- IMX415 замечен в 70mai A800 4K
- IMX291 стоит во многих регистраторах, это хит последних 3х лет
- IMX323 стоит во многих бюджетных, но уже отживает свое и там
- IMX334 заложен в Thinkware U1000
- IMX335 есть в Thinkware Q800 PRO
- IMX307 есть в Yuracam YU-1000, 70mai dashcam PRO/Light и некоторых других
- IMX172/IMX178 часто используют в бюджетных китайских экшен-камерах
Итак, какие выводы?
- Больше всего на качество ночной записи влияет…ПО, то есть прошивка.
Как разработчик поработал с картинкой при определенно железе, использовал ли он нужные настройки - Помимо ПО, есть еще сторонние факторы – к примеру, светосильный объектив, чем значение апертуры ниже, тем лучше. f/1.4 лучше, чем F/1.8
- Чем выше разрешение, тем хуже чувствительность ночью (зависимость видна из таблицы), поэтому аппараты с 4K покажут себя лучше лишь в дневное время
- Надо ориентироваться не только на индекс SNR1s, но и оценить размеры и стоимость сенсора (для разработчиков)
- Более новые (по дате выхода) сенсоры не значит более качественные в плане сьемки. Они могут быть меньше физическим размером, не поддерживать технологии (не иметь WDR, HDR, HDR-DOL), меньше нагреваться, потреблять меньше энергии и в конце концов быть просто дешевле
Как разработчик поработал с картинкой при определенно железе, использовал ли он нужные настройкиМетки: sony, starvis, кто лучше, матрица, ночная сьемка, сенсор, список матриц
Об авторе
Вячеслав Логинов редактор портала navINSIDE в разделе Новости рынка, опыт работы с потребительскими устройствами видеонаблюдения и автонавигации.
Сравнительный обзор современных видеокамер на базе сенсоров CMOS
Последнее время на рынке видеонаблюдения наблюдается устойчивая тенденция улучшения качества видеокамер, произведенных по технологии с применением CMOS сенсоров. Еще пару лет назад технология CMOS была уделом видеокамер самого низшего ценового сегмента, a качество изображения таких камер оставляло желать лучшего, что сильно отталкивало инсталляторов и продавцов от решений на базе CMOS. Но прогресс неизбежен. «Обкатав» технологии на бытовых видеокамерах и мобильных телефонах, ведущие производители взялись за рынок видеонаблюдения.
Стоит отметить, что за прошедший год производители совершили существенный рывок в области развития технологии CMOS, которая сама по себе значительно дешевле традиционной технологии производства матриц CCD. Сегодня на рынке стали появляться такие представители CMOS технологий, как сенсоры SONY IMX 138, значительно превосходящие существующие CCD аналоги, но это решения из другой, более высокой ценовой категории.
В данном обзоре мы проведем сравнительное тестирование образцов видеокамер, полученных от различных ведущих производителей, построенных на базе датчиков изображения (видеосенсоров) и цифровых сигнальных процессоров (DSP):
PC3089, PC1099, PC6030, PC1089, Aptina ASX-340 с DSP Fullhan FH8510и BYDBF3005 с DSP Fullhan FH8510.
Основные характеристики датчиков и процессоров, используемых в тестируемых камерах, сведены в следующую таблицу:
| Наименование | Оптический формат | Эффективные пиксели | Размер пикселя, мкм | Область изображения, мкм | Максимальное разрешение |
| Aptina ASX340+Fullhan FH8510 | 1/4 | 640×480 |
5. 6×5.6 (31.36) |
3584×2688 | 720×576 (CCIR) 640×480 (YUV) |
| 1/4 | 654×583 | 6.0×6.0 (36) | 3924×3498 | 720×576 (CCIR) 640×480 (YUV) | |
| PC6030 | 1/3.7 | 648×488 | 6.0×6.0 (36) | 3888×2928 | 720×288 (CCIR) 640×480 (YUV) |
| PC1089 | 1/3 | 728×488 | 6.35×7.4 (47) |
4622. 8×3611.2 |
720×480 (CCIR) 720×288 (YUV) |
| PC3089 | 1/3 | 756×504 | 6.35×7.4 (47) | 4800.6×3729.6 | 720×480 (CCIR) 720×288 (YUV) |
| PC1099 | 1/3 | 976×496 | 5.0×7.4 (37) | 4880×3670.4 | 960×480 (CCIR) 960×288 (YUV) |
Исходя из значений характеристик, приведенных в таблице выше, уже можно сделать предварительные выводы: например, очевидно, что видеосенсор PC1099 потенциально превосходит всех конкурентов по детализации изображения, так как поддерживает разрешение формата 960H.
И, наоборот, датчики Aptina ASX340 и BYDBF3005 в связке с сигнальным процессором Fullhan FH8510 потенциально выглядят хуже конкурентов из-за меньшего размера матрицы (1/4 дюйма) и меньшего максимального разрешения.
Как известно, данные «на бумаге» часто не являются гарантией объективной оценки возможностей устройства – потенциальное превосходство легко может быть нивелировано многими вторичными факторами: например, некорректным программным обеспечением (прошивкой), из-за использования несогласованных функциональных блоков, некачественным объективом или попросту из-за небрежной сборки и юстировки видеокамеры. Именно для этого мы провели тщательное тестирование образцов видеокамер от нескольких передовых производителей, в которых не нарушены технологии производства. По понятным причинам мы не называем этих производителей и их брендов.
Приведем описание процедуры и методику тестирования.
Мы намеренно отказались от тестирования «по науке» с использованием специальных помещений, таблиц и приборов..png)
Мы попробовали поставить себя на место потребителя, чтобы выяснить, действительно ли будет так заметна разница в качестве изображения.
Тестирование видеокамер проводилось в различных условиях:
• В условиях искусственного освещения – стандартное офисное освещение люминесцентными лампами
• В условиях дневного освещения – камеры установлены на улице в дневное время суток при переменной облачности.
• В условиях полной темноты – тестирование проводилось в закрытой комнате без окон и дополнительного освещения
Видеокамеры подключались к 42-дюймовому монитору по низкочастотному видеовходу напрямую, без использования какого-либо промежуточного оборудования типа видеорегистраторов. Монитор переключался в форматы отображения, соответствующие форматам матриц видеокамер.
В процессе тестирования оценивались такие характеристики изображения как разрешение видеосигнала (чёткость, детализация изображения и разборчивость, узнаваемость мелких объектов и надписей), цветопередача (насыщенность цветов и правильность передачи оттенков цвета), компенсация фоновой засветки, корректность перехода из цветного режима в чёрно-белый и обратно (функция «День-Ночь»).
Характеристики оценивались по пятибалльной шкале, от 1 балла – «плохо» до 5 баллов – «отлично».
Результаты тестирования сведены в таблицу, представленную ниже:
| № п.п. | Видеосенсор | Разрешение | Цветопередача | Отработка BLC | Режим День-Ночь | Итог |
| 1 | Aptina ASX-340 | 4 | 2 | 2 | 5 | 3,25 |
| 2 | BYD BF3005 | 3 | 3 | 4 | 5 | 3,75 |
| 3 | PC6030 | 2 | 2 | 3 | 5 | 3 |
| 4 | PC1089 | 3 | 3 | 4 | 5 | 3,75 |
| 5 | PC3089 | 3 | 3 | 4 | 5 | 3,75 |
| 6 | PC1099 | 5 | 5 | 5 | 5 | 5 |
Необходимо отметить, что все камеры от известных производителей показали себя достаточно хорошо, заметно, что уровень оборудования и качество изображения видеокамер CMOS значительно выросли за последний год.
И хорошо, потребитель от этого только выиграет.
Однако, несмотря на то, что качество картинки, на первый взгляд, почти одинаково, при глубоком анализе выявляется разница, причем иногда весьма существенная. Так, образец с сенсором Aptina ASX-340 передаёт изображение с хорошим разрешением, но при этом цвета на картинке тусклые, не насыщенные, отчего картинка выглядит темноватой. Другой существенный недостаток камеры с этим сенсором – плохая отработка задней засветки. Разборчивость объектов на переднем плане сильно ухудшается, если задний фон яркий. При этом появляется странный эффект – изображение становится немного размытым, как будто на объектив наклеили защитную пленку.
Видеокамеры на сенсорах BYDBF3005, PC1089 и PC3089 показали одинаковые результаты – разрешение картинки у них чуть хуже, чем у сенсора Aptina ASX-340, а вот в части цветопередачи и отработки задней засветки они вышли вперёд – цветовая палитра насыщенная и яркая, а при фоновой засветке объекты более разборчивы.
Хуже всех показала себя видеокамера с видеосенсором PC6030 – она получила самые низкие оценки по разрешению, цветопередаче и отработке фоновой засветки. Это стало неожиданностью, так как по заявленным характеристикам PC6030 точно не уступает сенсорам Aptina ASX-340 и BYDBF3005.
Лидером теста показал себя образец на базе сенсора PC1099, как и ожидалось предварительно, глядя на сравнительную таблицу основных характеристик видеосенсоров. В первую очередь, хотелось бы отметить более высокое разрешение картинки, чем у всех предыдущих образцов – там, где вместо букв и цифр мы видели лишь непонятные пятна, камера с PC1099 позволяла различить и распознать надписи.
Цветовая палитра оказалась самой насыщенной, корректная цветопередача наблюдалась как при искусственном, так и при естественном освещении. При наличии задней засветки, объекты на переднем плане также были наиболее разборчивыми, по сравнению с аналогичными изображениями с прочих видеокамер. Фактически, изображение, которое обеспечивает датчик PC1099, удовлетворяет стандарту 960H, что согласуется с заявленными характеристиками данного сенсора.
Помимо более качественного изображения, очередным несомненным преимуществом видеокамеры на сенсоре PC1099 является возможность поддержки экранного меню. Заметим, что на данный момент это единственный CMOS-сенсор, обладающий такой функцией. В тестовом образце видеокамеры экранное меню было только на английском языке, но, несомненно, этот недостаток будет вскоре устранен.
Экранное меню состоит из нескольких разделов, позволяющих гибко настроить те или иные параметры видеокамеры и изображения: «Exposure» (Экспозиция), «White Balance» (Баланс белого), «Day&Night» (Функция «День-Ночь»), «Image set» (Настройка изображения), «Func. set» (Настройка функций). Следует отметить наличие таких функций экранного меню, как цифровой переворот или отражение картинки (параметр «Mirror»), позволяющий перевернуть картинку, не трогая камеру, а также функции «Privacy», позволяющей установить зону маскирования на определенную область изображения.
Подводя итог сравнительного обзора, можно смело сказать, что новое поколение CMOS видеосенсоров PC1099 действительно обладает существенными преимуществами, как в части качества получаемого изображения, так и в части более богатого функционала. Компания Pixel Plus (Ю.Корея) первая на рынке предложила видеосенсор такого технического уровня в экономичном сегменте, что очевидным образом отразится на популярности и продажах оборудования изготовленном на чипе PC1099.
Кто делает сенсоры для фотоаппаратов Nikon?
Матрица (сенсор) изображения фотоаппарата Nikon D600 (фото взято на kenrockwell.com)
Не секрет, что много сенсоров для фотоаппаратов Nikon разрабатывает и производит компания Sony. Nikon попросту покупает готовые чипы-сенсоры у Sony.
Nikon также принимает участие в создании сенсоров для своих камер, но в основном компания занимается только проектированием своих собственных сенсоров, и сложно сказать, где именно их производят. Скорее всего, изготовлением\доработкой самих сенсоров занимаются\занимались компании Renesas (предположительно все сенсоры, которые начинаются на ‘NC’), Sony, Matsushita (факстически, тот же Panasonic) и Towerjazz.
Несколько камер выполнены на сенсорах производства Toshiba. После того, как Sony поглотила Toshiba, указывается Toshiba, а в скобочках Sony.
Также следует обязательно упомянуть, что разработка необычного сенсора JFET-LBCAST для камер Nikon D2H, D2Hs полностью принадлежит Nikon. Потому не стоит однозначно утверждать, что Nikon ничего сама не делает :).
В таблице ниже указано кто разработал\изготовил сенсор.
Внимание: данные в табличке могут не соответствовать действительности, так как очень сложно найти версию сенсора, который используется в том или ином фотоаппарате. Я попытался сделать максимально правильную\правдивую таблицу, если я где-то ошибся, пожалуйста, пишите это в комментариях и обязательно предлагайте ссылку-подтверждение.
| Сенсор | Модели фотоаппаратов |
| Nikon NC81338L (CMOS) | D3, D700 (сами сенсоры от Matsushita?) |
| Nikon NC81361A (CMOS) | D3s (сам сенсор от Matsushita?) |
| Nikon NC81362A (CMOS) | D3100 |
| Nikon NC81369R (CMOS) | D3200 |
| Nikon NC81366W (CMOS) | D4, D4s, Df |
| Nikon JFET-LBCAST (LBCAST) | D2h, D2hs |
| Sony IMX-007-AQ (CMOS) | D2x, D2xs |
| Sony IMX-071 (CMOS) | D7000, D5100 |
| Sony IMX-094-AQP (CMOS) | D800, D800E, D810, D810a |
| Sony IMX-021-BQR (CMOS) | D300 |
| Sony IMX-038-BQL (CMOS) | D90, D5000, D300s (?) |
| Sony IMX-128-(L)-AQP (CMOS) | D600, D610, D750 |
| Sony IMX-028 (CMOS) | D3x |
| Sony ICX-453-AQ (CCD) | D40, D50, D70, D70s |
| Sony ICX-493-AQA (CCD) | D40x, D60, D80, D3000 |
| Sony ICX-483-AQA (CCD) | D200 |
| Sony ICX-413-AQ (CCD) | D100 |
| Sony IMX-193-AQK (CMOS) | D7200 (?), D5300, D5500, D5600, D3300, D3400, D3500 |
| Sony (имя модели неизвестно) (CCD) | D1, D1h |
| Sony (имя модели неизвестно) (особый ‘прямоугольный’ CCD) | D1x |
| Toshiba HEZ1 TOS-5105 (CMOS) | D5200, D7100 |
| Toshiba (Sony) T4K54 (CMOS) | D5, D6 (?) |
| Sony IMX-321 (CMOS) | D500, D7500 |
| Sony IMX-309-AQJ (backside illumination CMOS) | D850 (сам сенсор от Towerjazz?) |
| Sony IMX-309-BQJ (backside illumination CMOS) | Nikon Z7, Z7 II (похож на IMX-309-AQJ) |
| Sony | Nikon Z6, Z6 II, Z5 (похож на IMX-128) |
Хочу отметить, что сам сенсор – это основа для качественного изображения, но на аппаратном уровне есть еще много важных частей, таких как ширина ADC, возможности процессора и многое другое, которые формируют итоговое изображение.
Мой опыт
Лично мне абсолютно все равно, что там в фотоаппарате, лишь бы он хорошо работал и выполнял нужные задачи. Меня абсолютно не волнует кто, или где делаются те или иные сенсоры. Составленная мной табличка создана больше ради интереса. Конечно, хотелось бы, чтобы компания Nikon сама производила свои сенсоры, так как это сердце современного фотоаппарата, а Nikon знает смысл в качественных вещах. Да и что будет, если Sony перестанет поставлять\продавать свои сенсоры для Nikon?
Также хочу отметить, что Sony производит\продает свои сенсоры не только для Nikon, но и сама производит фотоаппараты на базе своих сенсоров, а также много фотоаппаратов Pentax (а с ним и Samsung) тоже используют сенсоры Sony.
Свои мысли на щекотливую тему сенсоров оставляйте в комментариях.
Комментарии к этой заметке не требуют регистрации. Комментарий может оставить каждый. Для подбора разнообразной фототехники я рекомендую E-Katalog, Rozetka и Aliexpress.Материал подготовил Аркадий Шаповал.
Ищите меня на Youtube | Facebook | VK | Instagram | Twitter.
Видеокамеры технологии STARVIS™ новый сенсор изображения второго поколения Sony STARVIS®™ 2018 -2019 года IMX307; IMX327. | AHDCAM
Новые видеокамеры CAICO TECH® CCTV с сенсорами изображения Sony IMX 307 / IMX327второго поколения позволяют видеть цветное изображение в большей цветовой гамме и имеют большую светочувствительность сенсора изображения в сравнение с выпускаемыми ранее IMX 290 / IMX 291.Новые видеокамеры CAICO TECH® CCTV с сенсорами изображения Sony IMX 307 / IMX327второго поколения позволяют видеть цветное изображение в большей цветовой гамме и имеют большую светочувствительность сенсора изображения в сравнение с выпускаемыми ранее IMX 290 / IMX 291.
светочувствительные видеокамеры наблюдения цветного изображения в резолюции 2Mpix CAICO TECH® CCTV с применяемыми сенсорами изображения японской компании Sony разработанной по технологии STARVIS™.
Видеокамеры следующего поколения способные воспроизводить цветное изображения в условиях низкого освещения уже доступны.
Наблюдение:
- Камеры наблюдения предназначены для обеспечения безопасности и защиты людей.
Тем не менее, они мало полезны, если они не обеспечивают четкое изображение в различных средах.
Непрерывные усовершенствования CMOS-датчиков изображения Sony обеспечивают четкое изображение даже в неблагоприятных условиях,
что позволяет нам обеспечивать необходимое качество для высококачественных камер видеонаблюдения CAICO TECH® CCTV для наших клиентов.
—Более подробную информацию и технические возможности сенсоров изображения CMOS IMX 327 и IMX 307 вы сможете прочитать на нашем сайте в разделе новые светочувствительные датчики изображения CMOS SONY технологии STARVIS или перейдите ссылка
Ниже вы сможете просмотреть видео на котором сравнивается работа видеокамер CAICO TECH®™ CCTV применяемым датчиком изображения серий NEW 2018 г CMOS SONY IMX 327 IMX 307 и выпускаемые ранее CMOS SONY IMX 290 CMOS SONY IMX 291
Узнать стоимость видеокамер CAICO TECH®™ CCTV с сенсорами изображения SONY IMX 307; SONY IMX 327;
NEW 2019
2.0 MPIX SONY IMX307+NVP2441H SONY STARLIGHT LOW LUX, 3DNR
Glass Packing
NEW Green Sensor IMX 307 также доступна версия с антибликовым стеклом для улучшения светопропускания, для повышения чувствительности сенсора изображения
- Таблица светочувствительных сенсоров изображения для видеокамер выпускаемые Sony на 2018- начало 2019 года
- Мы часто получаем вопросы от наших клиентов вопросы следующего порядка.
Как настроить видеокамеры технологии STARVIS®™, что для этого нужно занять ? Какие преимущества видеокамер STARLIGHT перед обычными ИК камерами?
Больше информации 2019 г
Cенсор изображения CMOS Sony Starvis ; второго поколения что улучшили
На все эти вопросы, а также на другие вы сможете понять просмотрев наше видео расположенное ниже под этим текстом.
- На сегодня это единственное видео показывающие настройки видеокамер технологии STARVIS
Торговая марка CAICO TECH® CCTV имеет юридическую защиту торговой марки на территории России.
Какой видеорегистратор выбрать на матрице Sony Starvis IMX291?
Если вы планируйте выбрать современный видеорегистратор на трендовой ночной матрице Sony Starvis IMX291, но не знаете, какие модели вообще существуют на этом сенсоре, можете посмотреть полную таблицу подбора.
Исходя из текущих данных, стоит отметить, что видеорегистраторы на этой матрице преимущественно используются в моделях верхнего ценового сегмента, в премиум-классе. Скорее всего, это обусловлено 2-мя вещами: стоимостью сенсора и наличием программистов для работы связки платформы и матрицы.
| Модель | Представлена в России | Ценовой сегмент |
| VicoVation Vico Opia 1 WiFi | да | средний |
| BlackVue DR750s 1CH/2CH | да | высокий |
| Thinkware F800 Air/PRO | да | высокий |
| BlackVue DR490L-2CH | да | высокий |
| Street Guardian SG9663DC | да | средний |
| Street Guardian SGGCX2 PRO | да | средний |
| Iroad A9 | да | средний |
| Iroad X9 | да | высокий |
| Iroad X1 | да | высокий |
| BlackVue DR590/W-2CH | да | средний |
| Viofo A119s | да | средний |
| Mini 0906/TrendVision mini2 | да | средний |
| QVIA R975WD 2ch | нет | высокий |
| DOD rc500s 2ch | да | средний |
| VAVA Dash Cam | нет | высокий |
| Ipass Black ITB-8000QHD | нет | высокий |
| Winycam Insight FX Air | да | средний |
| Cowon AF3 | нет | высокий |
| Papago N291 | нет | средний |
| Holux S-231 | нет | средний |
| Viofo A129 Duo/Single | да | средний |
| Papago Gosafe 780s | нет | средний |
| DOD LS475W | нет | средний |
| DOD LS500W | нет | средний |
| BlackVue DR590 1CH/2CH | да | средний |
| Thinkware QXD1000α | нет | высокий |
| FineVu X30 | нет | высокий |
| Мото MiVue M760D | нет | средний |
| Мото Thinkware M1 | да | высокий |
Присутствуют как 1 канальные, так и 2х канальные модели, с экраном или без, с модулем WiFi или же с выносным GPS.
В премиум-классе, среди самых доступных по цене надёжных одноканальных моделей стоит отметить новую Vico Opia 1 WiFi с экраном и проверенный временем Iroad A9 WiFi без экрана. Самые технологически продвинутые, с дополнительным функционалом облака — это Thinkware F800 PRO и BlackVue DR750s как в одноканальном так и 2х канальном исполнении без экрана, а самая доступная 2х канальная модель — Street Guardian SG9663DC. Не лишним будет сказать об отлично снимающем DOD RC500S.
В среднем классе все однозначно. Viofo A119s — модель, которая уже заслужила популярность среди потребителей,хоть и не лишена недостатков. Но ввиду цены, это отличный вариант на IMX291.
Следует отметить, что некоторые новые модели от FineVu, Thinkware, Qvia/Lukas, предназначенные для локального корейского рынка, также имеют матрицу Sony Starvis IMX291, но не указаны в нашем списке, потому что не имеют официально подтвержденной характеристики с указанием сенсора. Поэтому у нас опубликован далеко не полный список, но мы будем периодически обновлять его, дополняя новинками.
Оставьте комментарий и вы автоматически будете подписаны на обновления страницы.
Мегапиксельные IP-камеры с WDR
- Статьи
- Системы видеонаблюдения
- ТЕСТ Мегапиксельные IP-камеры с WDR Тестирование проведено и предоставлено компанией DSSL
Игорь Олейник
Генеральный директор компании DSSL
Любая видеокамера обладает динамическим диапазоном, однако всегда будут камеры, у которых этот показатель лучше. Способность камеры отображать сложные сцены с хорошей контрастностью и равномерной яркостью стоит денег, но это вовсе не переплата за ненужный функционал. Переплата как раз возникает, когда вы покупаете камеру любого разрешения и типа и, где бы вы ее ни установили, всегда найдется участок, который будет пересвечен или слишком темный, чтобы различить детали. В этом случае часть информации теряется, а часть разрешения камеры не используется. Особенно ярко это проявляется для мегапиксельных IP-камер: платите за повышенное разрешение – видите только его часть.
Отчасти за динамический диапазон отвечает сенсор – если у вас есть возможность регулировать экспозицию участками или даже попиксельно, если сенсор достаточно быстр и чувствителен, чтобы экспонировать изображение пару раз. Но сенсор – часто менее половины дела. Важен процессор обработки изображения, и чем выше разрешение, тем более производительный процессор нужен.
Ранее мегапиксельные IP-камеры с WDR были относительной редкостью, так как и CMOS-сенсоры оставляли желать лучшего, и обработка мегапиксельного изображения требовала серьезных ресурсов (как и сжатие). Но уже сегодня мы задаем себе вопрос – зачем покупать камеру без WDR и у какой камеры динамический диапазон достаточен для решения наших задач? Наши опросы, проведенные в 2011 г. среди специалистов по видеонаблюдению, показывают, что все большее значение придается «вторичным» характеристикам видеокамер, таким как WDR, видеоаналитика, поддержка открытых стандартов.
Разрешение «около» 1 Мпкс
Для обзора в этом номере мы выбрали IP-видеокамеры с разрешением «около» 1 Мпкс. «Около» – потому, что разрешение все равно будет колебаться в зависимости от производителя, но останется в пределах не ниже HD720 (1280×720), что чуть менее 1 Мпкс, и не выше 1280х1024, что составляет 1,3 Мпкс.
Мы отбирали любые камеры, разрешение которых лежит в указанном диапазоне, вне зависимости от кадровой частоты, и в характеристиках которых напрямую заявлено, что продукт поддерживает WDR. В некоторых камерах функция WDR может называться по-другому: ATR, SSDR, XDR и т.д., нам важна суть, а дальше разберемся.
Мы не берем камеры другого разрешения, чтобы сузить круг испытуемых, но также и потому, что замеряем чувствительность рассматриваемого оборудования, а ее лучше сравнивать у «одноклассников».
Как измерить WDR
Как мы будем измерять ширину динамического диапазона? Ведь на самом деле не то что методики, даже критериев того, что является WDR, нет. Принято измерять диапазоны в децибелах (10log(X/Y) – 10 логарифмов от отношения величин), это справедливо и по отношению к диапазону изображения – фактически отношение яркостей участков или отдельных пикселей может быть выражено в простом отношении.
Но, собственно, что считать пороговыми значениями? Даже чувствительность камер вендоры умудряются указывать так, что сравнивать их практически нереально. Кто-то упоминает отношение сигнал/шум и уровень сигнала (50 IRE), кто-то пишет, с объективом какой светосилы достигнут результат, а кто-то забывает указать, что суперзначения получены в режиме накопления (Sense Up). В случае же с динамическим диапазоном данных нет вообще – каждый заявляет, что хочет, – как децибелы, так и просто «наша камера с WDR».
Мы пойдем простым путем. Вернемся к определению «способность камеры отображать темные и яркие участки изображения одновременно», разделим изображение на 2 части (одна, максимально яркая, – солнечный день за окном, вторая – с регулируемой освещенностью коробка, куда помещен фотоэлемент люксметра). То есть половина поля зрения камеры будет освещена ярким дневным светом, а вторая – затемнена до предела, пока мы не сможем различать движение маятника и цвета колориметрической таблицы. Результа том измерения будет сравнительная таблица минимальной освещенности для каждой из камер. Так как обзор сравнительный, мы не претендуем на точность и не планируем переводить эти данные в децибелы, как это принято указывать в спецификациях.
Мы также измерим сравнительную чувствительность в дневном режиме (отключено автоматическое переключение камеры в ночной режим) и ночном режиме (принудительно установлен). В настоящий обзор попадают только те камеры, производители которых специально указали их как обладающие широким динамическим диапазоном.
Panasonic WV-SP305Предоставлена компанией «МТ ТЕХНО»
Не самая топовая модель в линейке Panasonic (самая дорогая – WV-SP306), но выбрали ее как более выгодную по соотношению цены и возможностей. (По WDR эти камеры не отличаются друг от друга, давая разницу лишь в чувствительности ночью за счет наличия в WV-SP306 механического ИК-фильтра.) Имеется возможность детектирования лиц и распознавания лиц.
Sony SNC-Ch240 и SNC-Ch220Предоставлены компанией IP-V («АйПи-Ви»)
Мы выбрали две модели Sony, чтобы наглядно показать разницу между возможностями процессоров или их ПО, так как сенсоры в этих камерах одинаковы. И как видно по результатам замеров, процессор обеспечивает 10-кратный прирост WDR. Из других особенностей – наличие в комплекте вариофокального объектива 2,8–8 мм и автоматической подстройки фокуса с возможностью ручного управления.
Hikvision DS-2CD864FWD-EПредоставлена компанией DSSL
Компания Hikvision выпустила IP-камеру модели DS-2CD864FWD-E совсем недавно, так что здесь явно «скрывается» сенсор последнего поколения (производитель сенсора не указан). Поэтому результаты замера динамического диапазона являются одними из самых высоких, несмотря на принадлежность камеры к среднему ценовому сегменту.
D-Link DCS-3710Предоставлена компанией «Тайле»
Будучи известной прежде всего бюджетными видеокамерами для рынка SOHO, компания D-Link предлагает профессиональную модель с WDR. Как мы заметили в ходе подготовки обзора, уже стало правилом хорошего тона комплектовать камеры объективами – модель DCS-3710 укомплектована вариофокальной линзой с автоматической диафрагмой.
Brickcom FB-130NpПредоставлена компанией «Гран-При»
WDR-модель тайваньского производителя использует сенсор Sony Exmor и процессор производства Sony. Опционально поддерживается беспроводное соединение через Wi-Fi с технологией «легкого подключения» WPS. Присутствует встроенный микрофон – что редкость для boxер.кам
Apix-Box/M1Предоставлена Дистрибьюторским центром СТА
Apox-Box/M1 – единственная WDR-камера в этом обзоре, которая оснащена CCD-сенсором. К тому же самая недорогая среди рассматриваемых продуктов. Модель присутствует на рынке довольно давно и может быть рекомендована тем, кто предпочитает использовать традиционные технологии.
Стоит упомянуть существование и других камер на рынке, которые не приняли участия в обзоре.Etrovision EV8180A
Новая модель, на момент обзора отсутствовала у представителей компании, но будет присутствовать на рынке в 2012 г.
AXIS Q1604
Новая модель, которую также не удалось найти ни у кого из дистрибьюторов. Камера поставляется в комплекте с объективом с автоматической диафрагмой 2,8–8 мм и светосилой F1.2. Имеет функцию «помощник фокусировки» – светодиод отметит правильное положение фокуса.
Samsung SNB-5000
Имеет в заявленных характеристиках технологию SSDR (Samsung Super Dynamic Range) – аналог WDR в терминологии Samsung. Как описывается: технология увеличивает яркость темных областей без необходимости увеличения общей яркости изображения.
Pelco IXE10LW
Еще один представитель верхнего ценового сегмента (как и AXIS), может поставляться с видеоаналитикой от третьих компаний.
Все, что нужно
Обратите внимание, что нет описаний внешнего вида и общих характеристик камер. Потому что представленные в публикации модели имеют все, что нужно. Нет смысла описывать одинаковое: наличие портов ввода-вывода, тревожных входов, SD или другой Flash-карты, типы питания. Даже если у кого-то чего-то не хватает – не в этом смысл обзора.
WDR – норма для современных IP-камер
Ну а теперь о главном. Неравномерность освещения – самая обыденная ситуация для системы охранного телевидения. В отличие от противопожарных правил, здания и помещения не проектируют так, чтобы освещение было равномерно достаточным для систем видеонаблюдения. Поэтому динамический диапазон камер будет иметь значение. Вопрос в том, какое?
Не секрет, что в большинстве случаев экстремально высокого значения WDR и не требуется, другое дело, что все рассмотренные видеокамеры – представители стандартных линеек. То есть современные IP-видеокамеры с широким динамическим диапазоном – это скорее нормально, чем необычно. Конечно, IP-камер разрешением около 1 Мпкс на рынке предостаточно (гораздо больше, чем представлено здесь в обзоре), а если и цена, и остальные характеристики моделей с и без WDR сопоставимы, то зачем выбирать менее функциональные?
Почему так дешево?
Почему IP-камеры с WDR стоят почти столько же, сколько их менее оснащенные собратья?
Во-первых, из-за нового поколения CMOS-сенсоров. В отличие от CCD-, CMOS-сенсоры изначально имели возможность попиксельной обработки изображения, но отставали от CCD по чувствительности и качеству цветопередачи, существенно обгоняя по цене (и чем выше разрешение, тем значительнее разница в цене).
Однако с выходом CMOS-сенсоров нового поколения – Sony Exmor, OmniBSI, Aptina A-Pix и других, наиболее часто использующих BSI (Back Light Illuminated – сенсоры с «задней подсветкой»), недостатки оказались окончательно побеждены, а преимущества в цене стали очевидны.
Во-вторых, и это четко видно на сравнении Sony Ch220 и Ch240, огромное значение имеет и процессор, давший 140-й камере 10-кратное преимущество в динамическом диапазоне. Обработка изображения цифровым процессором присутствует и в любой аналоговой камере сегодня, но возможности могут различаться, и разные комбинации «сенсор + процессор» дадут модельный ряд на различный вкус.
Опубликовано: Журнал «Системы безопасности» #2, 2012
Новости. GECID.com.
Компания Xiaomi успевает устраивать демонстрации в разных концах континента: пока в Испании на MWC 2016 посетители любовались на Xiaomi Mi 5, в Китае проходила презентация еще более доступного Xiaomi Mi 4s. Хотя оба смартфона поражают сочетанием функциональных возможностей, дизайна и приемлемого ценника.
Судите сами. Флагманский Xiaomi Mi 5 обладает 5,15” IPS Full HD-экраном с улучшенной подсветкой (16 LED против 12 у предыдущей версии), топовым процессором Qualcomm Snapdragon 820, максимум 4 ГБ оперативной памяти и 128 ГБ быстрой постоянной памяти стандарта UFS 2.0, а также 16-мегапиксельным модулем основной камеры на основе передового сенсора Sony IMX 298 с 4-осевой оптической стабилизацией и фазовым автофокусом. А максимальная его стоимость составит $413 (вариант Xiaomi Mi 5 Pro). Более доступная версия с 3 ГБ оперативной памяти и 64-гигабайтным накопителем поступит в продажу по цене $352, а желающим еще немного сэкономить предлагается вариант с 32 ГБ постоянной памяти и сниженной до 1,8 ГГц тактовой частотой процессора за $306.
В свою очередь Xiaomi Mi 4s предлагает 6-ядерный процессор Qualcomm Snapdragon 808, 3 ГБ оперативной и 64 ГБ постоянной памяти, 13-мегапиксельную камеру и емкий аккумулятор (3260 мА·ч) за $260. При этом обе новинки поддерживают сети 4G+ и имеют встроенный дактилоскопический сенсор.
Сравнительная таблица технической спецификации смартфонов Xiaomi Mi 5 и Xiaomi Mi 4s:
|
Модель |
Xiaomi Mi 5 |
Xiaomi Mi 4s |
|
ОС |
Android 6.0 Marshmallow + MIUI 7 OS |
Android + MIUI 7 OS |
|
Дисплей |
5,15” IPS Full HD (1920 x 1080) |
5” Full HD (1920 x 1080) |
|
Процессор |
Qualcomm Snapdragon 820 (4 x Qualcomm Kryo) |
Qualcomm Snapdragon 808 (2 x ARM Cortex-A57 + 4 x ARM Cortex-A53) |
|
Графическое ядро |
Qualcomm Adreno 530 |
Qualcomm Adreno 418 |
|
Оперативная память |
3 / 4 ГБ LPDDR4 |
3 ГБ |
|
Накопитель |
32 / 64 / 128 ГБ UFS 2.0 |
64 ГБ |
|
Кард-ридер |
Не указано |
microSD |
|
Фронтальная камера |
4 Мп UltraPixel |
Не указано |
|
Тыловая камера |
16 Мп (Sony IMX 298; f/2.0; OIS; фазовый автофокус) |
13 Мп (фазовый автофокус; двухтоновая LED-вспышка) |
|
Количество SIM-карт |
Не указано |
2 |
|
Коммуникационные стандарты |
4G+ LTE Cat.12 (до 600 Мбит/с) с поддержкой VoLTE |
4G+ LTE с поддержкой VoLTE |
|
Внешние интерфейсы |
Не указано |
USB Type-C |
|
Аккумулятор |
3000 мА·ч |
3260 мА·ч |
|
Зарядка |
Qualcomm Quick Charge 3.0 |
Qualcomm Quick Charge 2.0 |
|
Цвет корпуса |
Черный / белый / золотистый |
Черный / белый / золотистый / розовый |
|
Дактилоскопичный сенсор |
Есть |
|
|
Размеры |
144,55 х 69,20 х 7,25 мм |
139,26 x 70,76 x 7,8 мм |
|
Масса |
129 г |
133 г |
|
Ориентировочная стоимость |
$306 / $352 / $413 |
$260 |
http://www.gsmarena.com
Сергей Будиловский
Datasheet PDF, технические характеристики, использование и покупка (2021)
Если вы рассматриваете Sony IMX477 или IMX477R, то это для вас.
Мы заинтересованы в нем, на нем построили корпуса и модули камер.
В этом полном отчете я расскажу вам все, что мы знаем об этой матрице.
Приступим.
IMX477 Datasheet
Если вам нужен только технический паспорт, мы помещаем его в начало.
Если нет, прокрутите вниз рядом с документом, и мы перейдем к введению.
Вы также можете скачать техническое описание IMX477.
Что такое IMX477 и IMX477R?
IMX477 — это 12,3-мегапиксельная CMOS-матрица Sony Exmor RS типа 1 / 2,3 дюйма, предназначенная в основном для потребительских фотоаппаратов, особенно для бытовых видеокамер.
Об Exmor RS
В линейке продуктов Exmor суффикс R означает обратную подсветку, а суффикс S означает многослойный датчик изображения.
Что же такое IMX477R?
На всем сайте Sony, посвященном полупроводникам, нет такого понятия, как IMX477R.
Видите? На всем сайте Sony, посвященном полупроводникам, нет IMX477R.В Google Trends нет поиска IMX477R до выпуска камеры высокого качества Raspberry Pi (30 апреля 2020 г.).
Таким образом, IMX477R — это IMX477, переименованный в Raspberry Pi.
Каковы их позиции на рынке?
Датчики изображения Sony в основном обслуживают 5 рынков:
- Автомобильная промышленность
- Промышленность
- Безопасность / наблюдение
- Потребительские камеры
- Мобильные

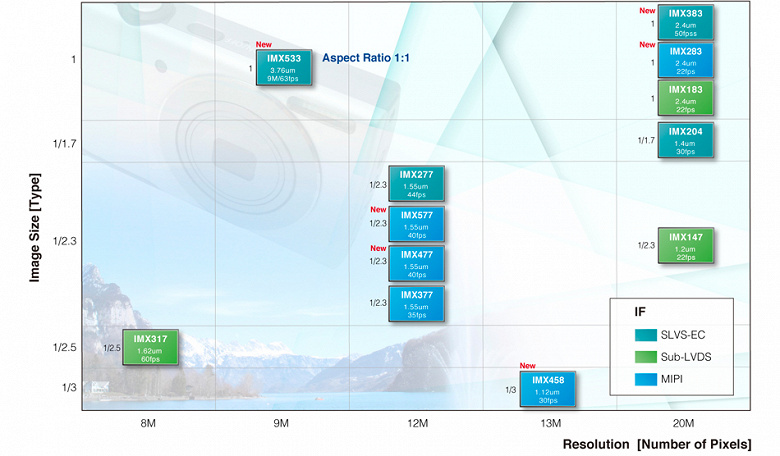

Среди датчиков изображения Sony для потребительских фотоаппаратов есть и многие другие. Вот где IMX477 находится в этой линейке (щелкните изображение, чтобы увеличить).
CMOS Датчик изображения для потребительских фотоаппаратов. Источник: Sony.- Исходя из стратегии Sony в отношении линейки продуктов, IMX477 помещается в потребительские камеры.
- В таблице данных IMX477 они развивают эту позицию и утверждают, что наилучший вариант использования — это видеокамеры, используемые потребителем.
Однако это не означает, что вы не можете использовать его в других приложениях.Он по-прежнему предлагает хорошие характеристики и функции, превосходящие многие другие.
Итак, давайте перейдем к основным характеристикам и используемым технологиям Sony.
Основные характеристики
Характеристики IMX477
| Разрешение | 4056 (Г) x 3040 (В) |
| Мегапикселей | 12,3 МП |
| Напряжение питания | 1,05 В (Цифровой), 1,8 В (интерфейс), 2,8 В (аналоговый) |
| Цветность | Цвет, RGB |
| Тип затвора | Только поворотный затвор |
| Частота кадров | От 15 до 240 кадров в секунду, в зависимости от видеорежима |
| Разрешение АЦП | 10 бит, 12 бит |
| Размер пикселя | 1.55 мкм (Г) x 1,55 мкм (В) |
| Интерфейс | MIPI 2-полосный / 4-полосный, D-PHY V1.2 |
| Скорость передачи данных | Макс. 2,1 Гбит / с / полосу |
| Тактовая частота | 6–27 МГц |
| Корпус | 92-контактный LGA Ceramic |
| Оптическая диагональ | 7,857 мм |
| Датчик изображения Формат | Тип 1/2.3 ″ |
| Размеры сенсора | 7,564 (В) x 5,476 (В) мм |
| Формат выходного видео | RAW12 / 10/8, COMP8 |
IMX477 Базовый режим видеопривода
Примечание
Это режим работы датчика изображения. Фактическая производительность зависит от различных встроенных систем и линий MIPI.
| Режим привода | Количество активных пикселей | Максимальная частота кадров [кадры / с] | Выходной интерфейс | АЦП [бит] |
| Полный (4 : 3) [Нормальный] | 4056 (В) × 3040 (В) 12.3 МП | 60 | CSI-2 | 10 |
| Полный (4: 3) [Нормальный] | 4056 (Г) × 3040 (В) 12,3 МП | 40 | CSI-2 | 12 |
| Полный (4: 3) [DOL-HDR] | 4056 (Г) × 3040 (В) 12,3 МП | 30/15 (DOL 2 / DOL 3) | CSI-2 | 10 |
| Full (16: 9) 4K2K [Normal] | 4056 (H) × 2288 (V) 9,3MP | 79 | CSI-2 | 10 |
| Full (16: 9) 4K2K [DOL-HDR ] | 4056 (В) × 2288 (В) 9.3MP | 39/19 (DOL 2 / DOL 3) | CSI-2 | 10 |
| Полный (4: 3) Биннинг [Нормальный] | 2028 (Г) × 1520 (В) 3,1 МП | 179 | CSI-2 | 10 |
| Полный (16: 9) Биннинг 1080P [Нормальный] | 2028 (Г) × 1128 (В) 2,3 МП | 240 | CSI-2 | 10 |
| Full (16: 9) Binning 720P [Normal] | 1348 (H) × 750 (V) 1MP | 240 | CSI-2 | 10 |
| Full (16: 9) Масштабирование 1080P [Normal ] | 2024 (В) × 1142 (В) 2.3MP | 79 | CSI-2 | 10 |
| Полный (16: 9) Масштабирование 720P [Нормальный] | 1348 (Г) × 762 (В) 1MP | 79 | CSI-2 | 10 |
Какие технологии Sony используются в этом датчике
С задней подсветкой
Источник: SonyДля датчика со структурой с передней подсветкой компоненты располагаются слоями в следующем порядке:
- На кристалле микролинза
- Цветные фильтры
- Металлическая проводка
- Светоприемная поверхность
- Фотодиоды
Датчики с задней подсветкой имеют структуру с теми же слоями, но в другом порядке.Светоприемная поверхность и фотодиоды перемещены над металлической разводкой.
- Микролинза на кристалле
- Цветные фильтры
- Светоприемная поверхность
- Фотодиоды
- Металлическая проводка
Теперь, когда металлическая проводка и транзисторы были перемещены на заднюю часть кремниевой подложки, деградация из-за оптического угла отклик сведен к минимуму, в то время как количество света, попадающего на каждый пиксель, увеличилось.
Источник: Sony YouTube ChannelОн снижает темновой ток и дефектные пиксели по сравнению с традиционной структурой с передней подсветкой для достижения более высокой чувствительности и снижения случайного шума без света.
Более того, передовые технологии Sony для обеспечения высокоточного совмещения позволили решить любые проблемы смешения цветов.
Если матрица Sony Exmor Image имеет структуру с задней подсветкой, она будет иметь суффикс «R». Например, Sony Exmor R IX219.
Многослойный датчик изображения
Многослойный CMOS-датчик изображения — это CMOS-датчик изображения Sony, который имеет уникальную «многослойную» структуру.Эта структура наслоит секцию пикселей, содержащую образования пикселей с задней подсветкой, на чипе, прикрепленном к установленным схемам для обработки сигналов, вместо обычных поддерживающих подложек, используемых для датчиков изображения CMOS с задней подсветкой.
Источник: SonyОбычные КМОП-датчики изображения устанавливают секцию пикселей и аналоговую логическую схему на вершине одного и того же чипа, что требует множества ограничений при установке крупномасштабных схем, таких как меры по противодействию масштабу схемы и размеру кристалла. для подавления шума, вызванного расположением пикселей и участков схемы, а также оптимизации характеристик пикселей и схемных транзисторов.
Sony преуспела в создании структуры, которая накладывает секцию пикселей, содержащую образования пикселей структуры с задней подсветкой, на чип, прикрепленный к установленным схемам для обработки сигнала, который используется вместо поддерживающих подложек, используемых для обычных датчиков изображения CMOS с задней подсветкой.
Благодаря такой многоуровневой структуре теперь можно монтировать крупномасштабные схемы, сохраняя при этом небольшой размер микросхемы. Кроме того, поскольку секция пикселей и секция схемы сформированы как независимые микросхемы, может быть принят производственный процесс, позволяющий специализировать секцию пикселей для более высокого качества изображения, в то время как секция схемы может быть специализирована для более высокой функциональности, таким образом одновременно достигая более высокого качества изображения. , превосходная функциональность и более компактный размер.Кроме того, более быстрая обработка сигналов и более низкое энергопотребление также могут быть достигнуты за счет использования ведущего процесса для микросхемы, содержащей схемы.
Если датчик изображения Sony с задней подсветкой имеет многослойную структуру, он будет иметь еще один суффикс «S» после «R». Например, Sony Exmor RS IMX477.
DOL-HDR
DOL-HDR — это особая форма обработки изображений с объектами с высокой контрастностью. Он объединяет разные экспозиции в одно изображение, поэтому на нем можно увидеть как самые яркие, так и самые темные части.
В результате получаются яркие цвета даже при съемке в условиях сильного освещения как для видеосъемки, так и для фотосъемки.
Примечание
Эта функция зависит от поддержки драйверов. В настоящее время функция HDR не поддерживается на камерах Raspberry Pi, Jetson Nano и Jetson Xavier NX MIPI.
Источник: SonyКолонный параллельный аналого-цифровой преобразователь
Источник: SonyПараллельная обработка сигналов является ключом к повышению быстродействия CMOS-датчика изображения Sony.
Цепи датчикаCMOS имеют аналого-цифровое (A / D) преобразование, которое преобразует аналоговые сигналы пикселей в цифровые сигналы.
За счет горизонтального расположения тысяч этих цепей и одновременного их использования скорость увеличивается до максимума.
Процессы аналого-цифрового преобразования, которые Sony использует в своих КМОП-сенсорах, обладают важными возможностями, включая уменьшенный размер аналоговых схем, в которых создается шум, и автоматическое шумоподавление.
С помощью этой схемы можно одновременно добиться снижения шума и повышения скорости.
Купить IMX477 — Я хочу использовать IMX477 в своих проектах
Купить Пакеты датчиков изображения IMX477
Arducam предлагает пакеты датчиков изображения IMX477, свяжитесь с нашим торговым представителем, если вам нужно разместить заказ.
Купить камеру IMX477 для Raspberry Pi, Jetson Nano и Jetson Xavier NX
Arducam предлагает набор модулей камеры на основе IMX477, также известных как модули камеры высокого качества для платформ Raspberry Pi и Jetson.
Модули камеры Arducam IMX477 на платформе Raspberry Pi изначально работают так же, как официальная камера высокого качества, и мы предоставили такие опции, как высококачественный корпус камеры, компактный форм-фактор платы камеры с объективом M12, моторизованный фокус и моторизованный ИК- вырезать фильтр.
На платформе Jetson наши модули камер можно использовать как на Jetson Nano, так и на Jetson Xavier NX, и мы предоставили для них драйверы камеры IMX477. Он будет поддерживать плагин NVIDIA Argus Camera для кодирования h364, снимков JPEG, а также управления усилением, экспозицией, частотой кадров и группировкой, удержанием.
| Модели | Платформа | Крепление объектива | Форм-фактор | ИК-чувствительность | Метод фокусировки | Поддержка ISP | Разрешение | Интерфейс | Тип | ||
| B0240 | RPi A / B / Нули | CS | 38-миллиметровая камера на плате | Только видимый свет | Ручная фокусировка | ДА | 12MP IMX477 | MIPI | Модуль камеры | ||
| B0241 | RPi A / B / Zeros | CS | Металлический корпус с расширением HDMI | Только видимый свет | Ручная фокусировка | ДА | 12MP IMX477 | MIPI | Модуль камеры | ||
| B0249 | Nano / NX | CS | 3 8-миллиметровая камера на плате | Только видимый свет | Ручная фокусировка | ДА | 12MP IMX477 | MIPI | Модуль камеры | ||
| B0250 | Nano / NX | CS | Металлический корпус с расширением HDMI | Видимый свет Только | Ручная фокусировка | ДА | 12MP IMX477 | MIPI | Модуль камеры | ||
| B0251 | Nano / NX | M12 (S） | Платная камера | Только видимый свет | Ручная фокусировка | ДА | 12MP IMX477 | MIPI | Модуль камеры | ||
| B0262 | RPi A / B / нули | M12 (S） | Платная камера 24 мм | Только видимый свет | Ручная фокусировка | ДА | 12MP IMX477 | MIPI | Модуль камеры | ||
| B0265R | RPi A / B / нули | 90 075 CS38-миллиметровая камера на плате | Только видимый свет | Ручная фокусировка | ДА | 12MP 2 * IMX477 Stereo Bundle | MIPI | Модуль камеры | |||
| B0265N | Nano / NX | CS | 38 мм Камера на плате | Только видимый свет | Ручная фокусировка | ДА | 12MP 2 * IMX477 Stereo Bundle | MIPI | Модуль камеры | ||
| B0270 | RPi A / B / Zeros | CS | Камера на плате 38 мм | Сменный ИК-фильтр | Ручная фокусировка | ДА | 12MP IMX477 | MIPI | Модуль камеры | ||
| B0271 | RPi CMs | M12 (S） | Платная камера 24 мм | Только видимый свет | Ручная фокусировка | ДА | 12MP IMX477 | MIPI | Модуль камеры | ||
| B027 2 | RPi A / B / нули | M12 (S） | 38-миллиметровая плата камеры | Только видимый свет | Программное обеспечение с электроприводом | ДА | 12MP IMX477 | MIPI | Модуль камеры | ||
| B0273 | Nano / NX | M12 (S） | 38-миллиметровая плата камеры | Только видимый свет | Программное обеспечение Моторизованное | ДА | 12MP IMX477 | MIPI | Модуль камеры | ||
| B0274 | Nano / NX | 38-миллиметровая плата камеры | Сменный ИК-фильтр | Ручная фокусировка | ДА | 12MP IMX477 | MIPI | Модуль камеры | |||
| B0278 | USB-адаптер веб-камеры | ДА | ДА | USBАдаптер камеры |
Запросите настройку у Arducam
Arducam также предлагает s готовое дизайнерское решение для фотоаппаратов.Если вам нужно, чтобы компания Arducam создала для вас продукт на основе датчика изображения IMX477, обратитесь в нашу службу настройки.
Сенсор Sony Pregius «Поколения» — что эти различия означают для машинного зрения?
Предоставлено Sony Камеры машинного зрения продолжает пользоваться преимуществами новейшей технологии CMOS-датчиков изображения с тех пор, как Sony объявила о прекращении производства ПЗС-матриц. Мы тестировали и сравнивали различные датчики на протяжении многих лет и всегда возвращались к использованию датчиков Sony Pregius, когда требовались динамический диапазон и чувствительность.
Если вы наблюдали за технологическим переходом от ПЗС-матриц к КМОП, вы, вероятно, также видели массу новых названий датчиков изображения в «Поколениях». Честно говоря, сложно отслеживать все номера деталей Sony, поэтому мы постараемся дать вам некоторое представление о прогрессе датчиков изображения Sony Pregius, используемых в промышленных камерах машинного зрения.
1 — Во-первых, как я могу определить, датчик ли это поколения Sony Pregius? Sony имеет префиксы датчиков изображения, которые позволяют легко определить, является ли это датчиком ExView HAD или датчиком Pregius.Предыдущие датчики CCD, EXViewHAD в основном в последние 10 лет имели префикс «ICX». Пример: ICX285, который в свое время был отличным датчиком. Все новые сенсоры Sony Pregius имеют префикс «IMX». Пример: IMX174 .., который на сегодняшний день является одним из лучших для динамического диапазона.
Селектор камеры 1stVision может быть отфильтрован по «разрешению», и вы можете прокручивать и видеть датчики с префиксом IMX. НАЖМИТЕ ЗДЕСЬ СЕЙЧАС
Sony Pregius Generation 1 : в основном состоит из 2.Датчик с разрешением 4 МП с пикселями 5,86 мкм, НО имел глубину (емкость насыщения) 30Ke- и все еще был уникальным в этом отношении для поколений. Sony также выпустила на рынок новые поколения датчиков с «медленной» и «быстрой» версиями датчиков по двум разным ценам. В этом случае IMX174 и IMX249 были включены в промышленные камеры машинного зрения, обеспечивающие два уровня производительности. Пример: Dalsa Nano M1940 (52 кадра в секунду) с использованием IMX174 против Dalsa Nano M1920 (39 кадров в секунду) с использованием IMX249, но IMX249 на 40% дешевле.
Sony Pregius Generation 2: Основной целью Sony было расширить портфель датчиков Pregius, который состоит из датчиков изображения VGA, до 12 МП. Однако размер пикселя уменьшился до 3,45 мкм, а глубина скважины — до ~ 10Ke-, но уменьшился и шум! Меньшие пиксели позволили использовать линзы меньшего формата, что снизило общую стоимость системы. Однако это стало еще более трудным для разрешения объектива, позволяющего разрешать пиксели 3,45 мкм! В целом он предлагал отличное семейство датчиков изображения и, в свою очередь, множество промышленных камер машинного зрения по более низкой цене, чем ПЗС-матрицы с лучшими характеристиками.
Селектор камеры 1stVision может быть отфильтрован по «разрешению» И размеру пикселей, которые соответствуют одному из поколений. У вас будет список камер, в котором вы можете выбрать те, которые начинаются с IMX !. То есть все датчики поколения 2 будут иметь размер 3,45 мкм и могут сужаться до желаемого разрешения. НАЖМИТЕ ЗДЕСЬ
Sony Pregius Generation 3: Sony взяла лучшее из Gen 1 и Gen 2, чтобы создать Gen 3! Размер пикселя увеличился до 4.5um увеличивая глубину колодца до 20Ke-! У этого поколения самые высокие скорости передачи данных, динамический диапазон и самый низкий уровень шума. Семейство также расширится с VGA до 7.1MP. Мы только начинаем видеть датчики третьего поколения в нашей линейке камер машинного зрения и ожидаем, что в 2019+ появится больше.
Датчик изображения Sony Pregius Сравнительная таблица
Линейка продуктов Sony Pregius для промышленных камер машинного зрения ниже для справки по состоянию на апрель 2019 года
Предоставлено SonyИнженеры по продажам компании 1st Vision обладают более чем 100-летним совместным опытом, который поможет вам в выборе камеры.Благодаря большому ассортименту линз, кабелей, сетевых карт и промышленных компьютеров мы можем предоставить решение для полного зрения!
Свяжитесь с нами, чтобы помочь в спецификации ваших компонентов обработки изображений
Тел .: 978-474-0044 / [email protected] / www.1stvision.com
Как мы можем ответить на ваши вопросы о промышленной визуализации? Мы использовали несколько терминов, с которыми вы, возможно, не знакомы и хотели бы помочь вам в обучении. Ниже приведены несколько связанных блогов, которые могут вам помочь.Или свяжитесь с нами по электронной почте или по номеру телефона, поскольку мы любим помогать обучать наших клиентов!
Связанные блоги и технические ресурсы
Загрузить Quick Reference Imaging posterКакие атрибуты следует учитывать при выборе камеры и ее характеристик?
ПЗС и промышленные камеры КМОП — Узнайте, чем КМОП-датчики изображения превосходят ПЗС!
Сообщения блога по теме
(Посещали 3847 раз, сегодня 3 раза)
Таблица сравнения размеров датчика CQ
Пленка
| Датчик или формат | % По сравнению с 3 Perf | % По сравнению с полнокадровым | Датчик или формат Размер (в мм) | Круг изображения (в мм) |
|---|---|---|---|---|
| Пленка Super 35 мм — 3 Perf 16×9 | 100% | 66% | 24.9 х 14 | 28,57 |
| Пленка Super 35 мм — полная диафрагма | 107,8% | 71,1% | 24,9 х 18,1 | 30,78 |
| Super 16 Fim — 16×9 | 47,8% | 31,6% | 11,9 х 6,7 | 13,66 |
| Пленка Vistavision 35 мм — 8 перф. Горизонт. | 158,3% | 104,5% | 37,72 х 24,92 | 45,21 |
| Пленка Techniscope 35 мм — 2 Perf | 83.8% | 55,4 | 22 х 9,47 | 23,95 |
| 70 мм пленка IMAX | 298,1% | 196,8 | 70 х 48,5 | 85,16 |
| 65 мм Ultra Panavision | 201% | 132,7% | 52,6 х 23 | 57,41 |
Электронный
| Датчик или формат | % По сравнению с 3 Perf | % По сравнению с полнокадровым | Датчик или формат Размер (в мм) | Круг изображения (в мм) |
|---|---|---|---|---|
| Arri ALEXA / AMIRA — 16×9 | 95.6% | 63,1% | 23,8 х 13,4 | 27,31 |
| Arri ALEXA / ALEXA Mini — 4×3 | 104% | 68,7% | 23,8 х 17,8 | 29,72 |
| Arri ALEXA XT — Открытые ворота 3.2K | 117,3% | 77,4% | 28,17 x 18,13 | 33,50 |
| Прибытие ALEXA LF 4.5K | 156,5% | 103,3% | 36,7 х 25,54 | 44,71 |
| Прибытие АЛЕКСА 65 6К | 209.6% | 138,4% | 54,12 x 25,58 | 59,86 |
| КРАСНОЕ ОРУЖИЕ Vista Vision MONSTRO 8K | 162,1% | 107,0% | 40,96 x 21,6 | 46.31 |
| КРАСНОЕ ОРУЖИЕ или EPIC-W 8K Helium S35 | 118,3% | 78,1% | 29,9 x 15,77 | 33,80 |
| КРАСНОЕ ОРУЖИЕ или ЭПИЧЕСКИЙ ДРАКОН 6K | 120,9% | 79,8% | 30,7 х 15,8 | 34.53 |
| КРАСНЫЙ EPIC-W GEMINI 5K | 124,6% | 82,3% | 30,72 х 18 | 35,61 |
| КРАСНЫЙ АЛЫЙ-W Дракон 5K | 101,3% | 66,9% | 25,6 х 13,5 | 28,94 |
| КРАСНЫЙ ВОРОН Дракон 4.5K | 81,1% | 53,5% | 20,48 x 10,8 | 23,15 |
| КРАСНЫЙ ЭПИК или АЛЫЙ MX 5K | 109,6% | 72.4% | 27,7 х 14,6 | 31,30 |
| RED EPIC или SCARLET MX — 5K 16×9 | 103,9% | 68,6% | 25,9 х 14,5 | 29,68 |
| КРАСНЫЙ One MX — 4K 16×9 | 88,7% | 58,6% | 22,1 х 12,4 | 25,34 |
| Canon C700 FF 5.9K | 150,8% | 99,6% | 38,1 х 20,1 | 43,08 |
| Canon C700 4K Global Shutter — RAW | 109.4% | 72,2% | 27,3 х 15,2 | 31,25 |
| Canon C700 4.5K — RAW | 114,3% | 75,5% | 28,9 х 15,2 | 32,65 |
| Canon C700 — все модели S35 4K DCI или 2K | 103,8% | 68,5% | 26,24 x 13,8 | 29,65 |
| Canon C300 Mk II 4K DCI или 2K | 103,8% | 68,5% | 26,24 x 13,8 | 29.65 |
| Canon C500 — C300 Mk II / C300 / C100 — 16×9 | 98,7% | 65,2% | 24,6 х 13,8 | 28,21 |
| Canon 7D — режим видео HD | 89,5% | 59,1% | 22,3 х 12,5 | 25,56 |
| Canon 5D — 1D X — Режим видео HD | 144,7% | 95,5% | 36 х 20,3 | 41,33 |
| Canon 5D / 1D X | 151.5% | 100% | 26 х 24 | 43,27 |
| Canon 1D C — 4K | 118,2% | 78,0% | 28,1 х 18,7 | 33,75 |
| Panasonic AG-AF100 — HD Motion Picture | 75,6% | 49,9% | 18,8 х 10,6 | 21,58 |
| Panasonic GH5 4K | 75,8% | 50,0% | 17,3 х 13 | 21,64 |
| Panasonic VariCam35 или LT 4K | 105.3% | 69,5% | 26,69 x 13,85 | 30,07 |
| Panasonic EVA1 5,7 К | 97,4% | 64,3% | 24,6 х 12,97 | 27,81 |
| Sony a7S II 4K | 150,7% | 99,5% | 35,8 х 23,9 | 43,04 |
| Сони F35 / F3 / FS700 / FS100 | 94,8% | 62,6% | 23,6 х 13,3 | 27,15 |
| Sony PXW-FS7 4K | 104.6% | 69,1% | 25,5 x 15,6 | 29,89 |
| Sony F5 / F55 4K | 95,1% | 62,8% | 23,6 х 13,3 | 27,09 |
| Sony F65 4K | 97,9% | 64,6% | 24,7 х 13,1 | 27,96 |
| Sony Venice 6K | 152,2% | 100,5% | 36,2 х 24,1 | 43,49 |
| GoPro Hero с 3 по 6 черный — 4K | 24.7% | 13,6% | 6,248 x 3,308 | 7,07 |
| GoPro Hero с 3 по 6 черный — 16×9 | 25,1% | 16,6% | 6,248 x 3,514 | 7,17 |
| Nikon D810 — видео в формате FX | 151,5% | 100% | 36 х 24 | 43,27 |
| Nikon D810 — видео в формате DX | 94,8% | 62,6% | 23,6 х 13,3 | 27,09 |
| Карманная кинокамера Blackmagic | 50.1% | 33,1% | 12,48 х 7,02 | 14,32 |
| Blackmagic 2.5K Cinema Camera | 63,5% | 41,9% | 15,8 х 8,9 | 18,14 |
| Производственная камера Blackmagic 4K | 84,8% | 56% | 21,12 х 11,88 | 24,23 |
| Blackmagic Ursa Mini 4.6K | 101,8% | 67,2% | 25,34 х 14,25 | 29,07 |
| AJA CION | 89.1% | 58,8% | 22,5 х 11,9 | 25,45 |
| 2/3 «HD-камеры для вещания | 38,5% | 25,4% | 8,8 х 6,6 | 11 |
Высокоскоростная электроника
| Датчик или формат | % По сравнению с 3 Perf | % По сравнению с полнокадровым | Датчик или формат Размер (в мм) | Круг изображения (в мм) |
|---|---|---|---|---|
| Fastec TS3Cine — 1280 x 1024 | 80.2% | 52,9% | Не опубликовано | 22,9 |
| Phantom Miro — 1920 x 1080 | 77,1% | 50,9% | 19,2 х 12,0 | 22,64 |
| Phantom VEO 640S — 2560 x 1600 | 105,7% | 69,8% | 25,6 х 16,0 | 30,19 |
| Phantom Flex 4K — 4096 x 2304 | 111,1% | 73,4% | 27,7 х 15,5 | 31,74 |
| Phantom 65 Gold | 205.6% | 135,8% | 51,2 х 28,8 | 58,74 |
Обратите внимание — части этой диаграммы субъективны. Это данные, собранные из различных источников в попытке предоставить простой справочный инструмент, а не исчерпывающий набор измерений и результатов испытаний. Пожалуйста, напишите нам с вашими предложениями об изменениях. Вот ссылка на pdf-версию диаграммы.
Кредит — большая часть этой информации была почерпнута из сравнительной таблицы цифровых сенсоров 35 мм Abel Cine, сравнительной таблицы камер Тома Флетчера, базы данных круговых изображений объективов Duclos и сравнения размеров сенсоров фото- и кинокамер от Zeiss.
Список всех цифровых зеркальных фотоаппаратов Nikon и производителей / разработчиков их сенсоров
Читатель связался в комментариях (спасибо El Aura) с этой веткой dpreview, которая содержит список всех цифровых зеркальных фотоаппаратов Nikon и соответствующего производителя / разработчика сенсора. Я всегда хотел создать такой список для справки, поэтому вот он — не стесняйтесь писать в разделе комментариев, если какая-либо информация, указанная ниже, неверна, и я обновлю:
Nikon Z7: Sony IMX309BQJ (источник)
D40: 6 Мп CCD Sony
D40x: 10 Мп CCD Sony
D50: 6 Мп CCD Sony
D60: 10 Мп CCD Sony
D70: 6 Мп CCD Sony
D80: 10 Мп CCD Sony
D90: 12 Мп CMOS Sony
D7000: 16 МП CMOS Sony
D7100: 24 МП CMOS Toshiba
D7200: 24 МП CMOS Toshiba (источник)
D3000: 10 МП CCD Sony
D3100: 14 МП CMOS Nikon
D3200: 24 МП CMOS Nikon
D3300: 24 МП CMOS Sony
D5000: 12 МП CMOS Sony
D5100: 16 МП CMOS Sony
D5200: 24 МП CMOS Toshiba
D5300: 24 МП CMOS Sony (?)
D5500: 24 МП CMOS Sony
D100: 6 МП CCD Sony
D200: 10 МП CCD Sony
D300: 12 МП CMOS Sony
D500: Sony IMX321 CMOS (источник)
D600: 24 МП CMOS Sony
D610: 24 МП CMOS Sony
D750: 24 МП CMOS Sony
D700: 12 МП CMOS Nikon
Df: 16 МП CMOS Nikon
D800 / D800E: 36 МП CMOS Sony
D810 / D810A: 36 МП CMOS Sony
D850: 45MP CMOS Sony
D1: 2.7 МП Sony
D1h: 2,7 МП Sony
D1x: 5,47 МП Sony
D2h: 4 МП LBCAST Nikon
D2x: 12 МП CMOS Sony (разработан Nikon)
D3: 12 МП CMOS Nikon
D3s: 12 МП CMOS Nikon
D3x: 24 МП CMOS Sony
D4: 16 МП CMOS Nikon
D4s: 16 МП CMOS Nikon
Камеры Nikon 1: датчики производства Aptina (насчет J5 не уверен)
Примечание: некоторые сенсоры, разработанные Nikon, производятся компанией Renesas.
Her — это еще одна таблица с актуальными моделями датчиков с radojuva.com.ua:
| Датчик | Модели камер |
| Nikon NC81338L (CMOS) | D3, D700 (сами датчики от Matsushita?) |
| Nikon NC81361A (CMOS) | D3s (сам датчик от Matsushita?) |
| Nikon NC81362A (CMOS) | D3100 |
| Nikon NC81369R (CMOS) | D3200 |
| Nikon NC81366W (CMOS) | D4, D4s, Df |
| Nikon JFET-LBCAST (LBCAST) | D2h, D2hs |
| Sony IMX-007-AQ (CMOS) | D2x, D2xs |
| Sony IMX-071 (CMOS) | D7000, D5100 |
| Sony IMX-094-AQP (CMOS) | D800, D800E, D810, D810a |
| Sony IMX-021-BQR (CMOS) | D300 |
| Sony IMX-038-BQL (CMOS) | D90, D5000, D300s (?) |
| Sony IMX-128- (L) -AQP (CMOS) | D600, D610, D750 |
| Sony IMX-028 (CMOS) | D3x |
| Sony ICX-453-AQ (CCD) | D40, D50, D70, D70s |
| Sony ICX-493-AQA (CCD) | D40x, D60, D80, D3000 |
| Sony ICX-483-AQA (CCD) | D200 |
| Sony ICX-413-AQ (CCD) | D100 |
| Sony IMX-193-AQK (CMOS) | D7200 (?), D5300, D5500, D5600, D3300, D3400, D3500 |
| Sony (название модели неизвестно) (CCD) | Д1, Д1х |
| Sony (название модели неизвестно) (специальная «прямоугольная» ПЗС-матрица) | D1x |
| Toshiba HEZ1 TOS-5105 (CMOS) | D5200, D7100 |
| Toshiba (Sony) T4K54 (CMOS) | Д5, Д6 (?) |
| Sony IMX-321 (CMOS) | D500, D7500 |
| Sony IMX-309-AQJ (CMOS задней подсветки) | D850 (сам датчик от Towerjazz?) |
| Sony IMX-309-BQJ (CMOS задней подсветки) | Nikon Z7, Z7 II (аналог IMX-309-AQJ) |
| Sony | Nikon Z6, Z6 II, Z5 (аналог IMX-128) |
Другой онлайн-справочник можно найти здесь.
Обновление: сенсоры Nikon D5 и D500 произведены Sony.
Эта запись была размещена в разделе «Другие материалы Nikon» и помечена как «Производители сенсоров Nikon», «Сенсоры Sony», «Кто делает сенсоры Nikon?». Добавьте в закладки постоянную ссылку. Трекбэки закрыты, но можно.Sony IMX500 — анонсирован первый в мире датчик изображения AI
Новая серия датчиков изображения Sony IMX500 Intelligent Vision содержит системы анализа изображений AI непосредственно на чипе, что открывает некоторые новые и более быстрые возможности для камер.
Новые чипы Sony серии Intelligent Vision IMX500 предлагают возможности, которые ограничены только воображением. Изображение: Sony Electronics
В объявлении описаны две новые модели CMOS-чипов Intelligent Vision: Sony IMX500 и IMX501. Насколько я могу судить, это один и тот же базовый чип, за исключением того, что 500 — это продукт без чипа, а 501 — это упакованный продукт.
Оба чипа представляют собой чипы типа 1 / 2,3 дюйма с 12,3 эффективных мегапикселей. Кажется очевидным, что один из основных рынков для нового чипа — это камеры безопасности и системные камеры.Однако наличие в чипе процессов искусственного интеллекта открывает некоторые захватывающие новые возможности для будущих видеокамер, особенно тех, которые установлены на дронах или в камерах действия, таких как GoPro или Insta 360.
Новые чипы Sony серии Intelligent Vision IMX500. IMX500 слева, IMX501 справа. Изображение: Sony Electronics
Что может делать датчик Sony IMX500?
Одна из выдающихся возможностей нового чипа заключается в таких функциях, как идентификация объекта или человека. Это может происходить путем отслеживания таких объектов или их фактической идентификации.Выходной сигнал нового чипа также не обязательно должен быть в виде изображения. Метаданные могут выводиться так, что они могут просто отправлять описание того, что они видят, без сопровождающего визуального изображения. Это может снизить требования к хранению данных до 10 000 раз.
Для целей безопасности или системной камеры камера, оснащенная новым чипом, может подсчитывать количество людей, проходящих мимо нее, или определять низкий запас на полке магазина. Его можно даже запрограммировать на определение поведения клиентов с помощью тепловых карт.
Как устроен новый датчик Sony Intelligent Vision. Изображение: Sony Electronics
Для традиционных фотоаппаратов он может улучшить системы автофокусировки за счет более точной идентификации и отслеживания объектов. С такими системами искусственного интеллекта он может сделать системы автофокусировки более интеллектуальными, определяя области изображения, на которых вы, вероятно, будете фокусироваться. Например, если вы хотите сфотографировать цветок, система автофокусировки будет знать, что нужно сфокусироваться на нем, а не, скажем, на ветке дерева позади него.Распознавание лиц также станет намного быстрее и надежнее.
Системы автофокусировки сегодня уже становятся невероятно хорошими, но если бы они были подкреплены сверхбыстрой идентификацией объектов на кристалле, они могли бы стать еще лучше. Для камер 360 также возможность иметь более надежные метаданные отслеживания объектов поможет при пост-рефрейминге.
Новый чип не должен выводить изображения. Он может просто выводить описание того, что видит. Изображение: Sony Electronics.
Зачем нужен ИИ на кристалле?
Размещение возможностей искусственного интеллекта непосредственно на кристалле вызвано двумя основными причинами.Во-первых, это значительно ускоряет обработку. Sony IMX500 может выполнять свои функции со скоростью одного кадра видео, вместо того, чтобы отправлять эти данные по конвейеру для обработки в другом месте. Другое преимущество — более высокая безопасность. Довольно часто данные отправляются через облако для анализа изображений AI. Наличие этих систем на кристалле устраняет эту потенциальную лазейку в безопасности.
Cloud AI также не может использоваться в автономном режиме и, кроме того, ограничивает возможность надежного выполнения анализа в реальном времени.Энергия и стоимость облачных компьютеров также растут, а это вредно для окружающей среды.
Что касается небольших камер, таких как GoPros, это означает, что этот тип обработки не должен выполняться другим чипом в другом месте камеры. Это экономит электроэнергию, но также означает, что основной процессор и память камеры могут быть освобождены для выполнения других задач, таких как лучшая электронная стабилизация или обработка цвета.
Пример отслеживания в реальном времени на прилавке магазина.Обратите внимание, как он отслеживает движение конечностей продавца. Изображение: Sony Electronics
Это ограничено только вашим воображением
Но возможности нового чипа, который разработчики могут настраивать на выполнение именно того, что им нужно, ограничены только воображением. Sony использует автомобиль в качестве одного из примеров того, как его можно использовать, идентифицируя водителя и автоматически регулируя положение сиденья в автомобиле. Другой пример — возможность распознать, засыпал ли водитель.
Для спортивных камер устройство может определять вашу форму во время движения. Например, если вы хотите улучшить свои занятия йогой или боевыми искусствами, это может помочь определить области, требующие улучшения, сравнив вас с «идеальным» примером. Распознавание речи по движению губ потенциально может быть значительно ускорено и включено во все камеры. Для людей, снимающих драму, это будет иметь огромный потенциал, когда дело доходит до записи снимков или их идентификации по сценарию, если камера выводит выступления актеров в текстовой форме одновременно с записью изображения.
IMX500 выглядит как высокопроизводительный чип и с точки зрения чистого видео. Он поддерживает 4K со скоростью до 60 кадров в секунду и 1080p со скоростью до 240 кадров в секунду. Хотя в настоящее время чип ограничен 30 кадрами в секунду для полной обработки видео и AI вместе.
В целом, хотя это только первое поколение микросхем, можно ожидать, что возможности этого типа pf со временем будут развернуты в других, более традиционных микросхемах, и поэтому это значительная разработка, о которой стоит рассказать.
Есть ли у вас какие-нибудь идеи, как встроенный ИИ может сделать возможной функцию камеры, которую вы хотели бы видеть? Дайте нам знать в комментариях ниже!
Датчики Sony Exmor RS для создания более тонких и качественных телефонов с камерой
— пользователем Майк Томкинс
отправлено в понедельник, 20 августа 2012 г., в 14:29 EDT
В начале этого года Sony объявила, что работает над новым поколением датчиков изображения с задней подсветкой, которые будут перемещать больше периферийных схем в каждом месте расположения фотодиода под активными пикселями, заменяя в процессе поддерживающую подложку.
Конструкция может использоваться для уменьшения общей площади сенсора при сохранении той же площади фотодиода, что приводит к уменьшению общего размера модуля формирования изображения. В качестве альтернативы, размер датчика можно сохранить, увеличивая площадь сбора света и тем самым улучшая чувствительность и шумовые характеристики. Учитывая стремление к созданию все более тонких телефонов с лучшим качеством камеры, оба преимущества, вероятно, будут иметь большое значение для производителей смартфонов. (Конечно, можно достичь компромисса, немного уменьшив размер сенсора, но при этом увеличив размер пикселя.)
В то время не была указана дата коммерциализации сенсоров, хотя компания предсказывала, что новые чипы будут доступны для отбора проб с середины года. Теперь Sony объявила даты выпуска трех CMOS-сенсоров изображения с этой технологией, каждый из которых будет иметь новую торговую марку Exmor RS. Помимо «голых» чипов, Sony также предоставит предварительно упакованный модуль формирования изображения для каждого датчика.
Слева направо: датчики Sony Exmor RS IMX135, IMX134 и IMX134 под соответствующими модулями.
Фотография предоставлена Sony Corp.
Первым появится 1/4-дюймовый датчик изображения Sony ISX014 с эффективным разрешением 8,08 мегапикселя и диагональю около 4,6 мм. Датчик имеет стандартный фильтр Байера RGBG и скорость считывания 15 кадров в секунду при полном разрешении, 30 кадров в секунду при 1/2 субдискретизации и колоссальные 120 кадров в секунду при 1/8 субдискретизации. Режимы видео будут включать 30 кадров в секунду Full HD (1920 x 1080 пикселей) и 60 кадров в секунду 720p (1280 x 720 пикселей).
ISX014, поставляемый в виде голого датчика с октября 2012 года, также будет интегрирован в модуль IUS014F-Z в следующем месяце.Модуль глубиной 4,65 мм будет оснащен полностью пластиковым четырехэлементным объективом с фиксированной диафрагмой f / 2,4 и фокусным расстоянием, эквивалентным 28 мм. Автофокусировка обеспечивается двигателем со звуковой катушкой. Цена образца только сенсора составляет 1200 йен (15 долларов США), а полный модуль с образцами линз с автофокусировкой — 6000 йен (75 долларов США).
Сравнение обычного датчика RGB и датчика RGBW при слабом освещении. (Сцена с 10 люксами; оба датчика ~ 13,13 мегапикселя.)
Изображения любезно предоставлены Sony Corp.
Далее идет 1 / 3,06-дюймовый датчик изображения Sony IMX135 с эффективным разрешением 13,13 мегапикселя и диагональю около 5,9 мм. Этот более крупный датчик меняет структуру пикселей RGBW для повышения чувствительности за счет некоторого цветового разрешения, но по-прежнему дает стандартный необработанный выходной сигнал Байера, так что его можно подключить к существующему конвейеру RGBG. Он предлагает скорость считывания 24 кадра в секунду при полном разрешении и 48 кадров в секунду при субдискретизации до половинного разрешения. Как было описано прошлой весной, он включает необычный режим видео HDR, который позволяет производить выборку одних пикселей, в то время как экспозиция продолжается для других.Этот режим HDR будет доступен только при разрешении Full HD 30 кадров в секунду (1920 x 1080 пикселей). Для обычного изображения без HDR скорость 60 кадров в секунду будет возможна как для Full HD, так и для 720p.
IMX135, поставляемый в виде голого сенсора с января 2013 года, также будет интегрирован в модуль IU135F3-Z с марта 2013 года. Благодаря большему размеру сенсора модуль также немного глубже — 5,5 мм. Он по-прежнему оснащен полностью пластиковым 28-миллиметровым объективом с автофокусировкой VCM, но с пятью элементами и более ярким фиксированным f / 2.Цена образца только для датчика с апертурой 2 составляет 1500 иен (20 долларов США), а образец модуля — 8000 иен (100 долларов США).
Захват кадра видеоролика со стандартного датчика и с использованием режима видео Sony HDR.
Изображения любезно предоставлены Sony Corp.
Наконец, датчик изображения IMX134 и модуль IU134F9-Z появятся в марте и мае 2013 года соответственно. Датчик IMX134 очень похож на стандартный чип Bayer, имеет форм-фактор 1/4 дюйма и разрешение 8,08 эффективных мегапикселей.Тем не менее, он объединяет RGBW-фильтрацию IMX135, а также функцию фильмов HDR, хотя это работает только с более низким разрешением 720p со скоростью 30 кадров в секунду. Хотя его модуль похож на тот, который используется для датчика с фильтром Байера, на самом деле он самый тонкий из трио — 4,2 мм. У этого чипа самая низкая цена образца: 1000 иен (13 долларов США) без упаковки и 5000 иен (63 доллара США) за модуль.
Примечание. Все цены в долларах США в этой статье являются приблизительными и основаны на пересчете по текущим обменным курсам и не учитывают колебания стоимости валюты, обменных курсов, пошлин и т.п.
Sony разрабатывает «Exmor RS», первую в мире многослойную CMOS-матрицу * 1
Также представлены модули обработки изображений, обеспечивающие высокое качество изображения и компактный размер, для использования в мобильных устройствах, таких как смартфоны и планшеты.
— Sony продолжает развивать мир цифровых изображений —
* 1 По состоянию на 20 августа 2012 г.
20 августа 2012 г., Токио, Япония — Корпорация Sony («Sony») объявила о выпуске в продажу «Exmor RS», первого в мире (* 1) CMOS-датчика изображения, включающего уникальную недавно разработанную «многослойную» структуру.«Поставки начнутся в октябре. Sony представляет три модели многослойной CMOS-матрицы Exmor RS для использования в смартфонах и планшетах, которые сочетают в себе превосходное качество изображения и расширенные функциональные возможности с компактными размерами. Sony также выпустит три соответствующих модуля визуализации, включающих эти датчики.
В будущем Sony продолжит совершенствовать свои продукты для обработки цифровых изображений, активно стремясь к дальнейшему развитию и расширению своей базовой технологии и линейки многослойных CMOS-датчиков изображения Exmor RS, чтобы предоставлять все более разнообразные и удобные для пользователя возможности захвата изображений.
Две из трех моделей Exmor RS, которые Sony запускает, — это IMX135, модель типа 1 / 3.06 с 13,13 эффективных мегапикселей и IMX134, модель типа 1/4 с 8,08 эффективных мегапикселей, которые имеют кодирование RGBW. ‘функция и функция’ HDR (расширенный динамический диапазон) видео ‘. Функция кодирования RGBW позволяет захватывать резкие и четкие изображения даже при съемке или фотографировании в условиях низкой освещенности, например, в темной комнате или ночью, за счет использования W (белых) пикселей в дополнение к обычным пикселям RGB (красный-зеленый-синий). , а также использование запатентованной технологии устройств Sony и обработки сигналов для повышения чувствительности без ущерба для высокого разрешения.Функция HDR (High Dynamic Range) видео позволяет настраивать два разных условия экспозиции на одном экране при съемке и плавно выполняет соответствующую обработку изображения для создания оптимальных изображений с широким динамическим диапазоном и яркими цветами, даже если снимки сделаны против яркий свет. Другая модель «Exmor RS» — «ISX014», модель типа 1/4 с 8,08 эффективных мегапикселей, которая имеет встроенную функцию обработки сигнала камеры.
Помимо более высокого качества изображения и превосходной функциональности, использование «многоуровневой структуры» помогло Sony добиться более компактных размеров.
Sony также представит на рынке три компактных модуля формирования изображений с автофокусом, оснащенных объективами и механизмами автофокусировки, включающими эти датчики изображения: «IU135F3-Z», «IU134F9-Z» и «IUS014F-Z». В этих трех модулях формирования изображения используется линза новой конструкции, оптимизированная для наименьшего в отрасли размера пикселя (* 1) 1,12 мкм для достижения более высокого разрешения.
«IU135F3-Z» — это модуль формирования изображений с автофокусом, включающий яркий F2 с высоким разрешением.2 линзы. «IU134F9-Z» (Ш: 8,5 x Г: 8,5 x В: 4,2 мм (* 4)) тонкий и компактный. «IUS014F-Z» — это универсальный модуль формирования изображения, который включает в себя датчик изображения со встроенной функцией обработки сигнала камеры, а также встроенную функцию автофокуса и настройки изображения.
В дальнейшем Sony планирует продолжить упреждающую разработку своих многослойных CMOS-датчиков изображения Exmor RS, чтобы вывести на рынок модули формирования изображений, которые обеспечивают более высокое качество изображения, расширенные функциональные возможности и еще более компактные размеры.Sony стремится использовать характеристики своей «многоуровневой структуры», чтобы удовлетворить спрос на большие экраны в устройствах, таких как смартфоны, где объем пространства, доступного для встраивания модулей изображения, ограничен, и продолжить расширение своей линейки продуктов для лучшего размещения потребности своих клиентов.
Спрос на мобильные устройства, такие как смартфоны и планшеты, стремительно растет, и Sony стремится усилить свои производственные мощности (* 2) для многослойных CMOS-датчиков изображения, которые сочетают в себе две сильные стороны — расширенную функциональность и компактный размер.Это позволит Sony укрепить свои позиции мирового лидера в области датчиков изображения CMOS и выступить в качестве движущей силы отрасли в будущем.
* 2: 22 июня уже было объявлено о капиталовложениях в технологический центр Sony Semiconductor Corporation в Нагасаки с целью увеличения производственных мощностей для многослойных КМОП-датчиков изображения.
| Модель | Дата отгрузки (плановая) | Цена образца (вкл.налог) | |
| Тип 1 / 3,06 13,13 эффективных мегапикселей (* 3) | Многослойная CMOS-матрица ‘IMX135’ | Январь 2013 г. | 1,500 йен |
| Модуль визуализации ‘IU135F3-Z’ | Март, 2013 | 8 000 йен | |
| Тип 1/4 8,08 эффективных мегапикселей (* 3) | Многослойная CMOS-матрица ‘IMX134’ | Март, 2013 | 1 000 иен |
| Модуль визуализации ‘IU134F9-Z’ | Май, 2013 | 5 000 йен | |
| Тип 1/4 8.08 эффективных мегапикселей (* 3) | Многослойная CMOS-матрица ‘ISX014’ | Октябрь 2012 г. | 1,200 иен |
| Модуль визуализации ‘IUS014F-Z’ | Ноябрь 2012 г. | 6 000 йен | |
* 3: На основе метода определения эффективных пикселей в датчиках изображения
Основные характеристики
Многослойная CMOS-матрица Exmor RS
Коммерциализация новой независимо разработанной Exmor RS, включающей первую в мире (* 1) уникальную «многослойную структуру»
Эта многослойная структура обеспечивает более высокое качество изображения, расширенные функциональные возможности и более компактный размер.
Оснащен функциями «Кодирования RGBW» и «Видео HDR» («IMX135» и «IMX134»)
Оснащен встроенной функцией обработки сигнала камеры, обеспечивающей совместимость с автоматическим управлением, настройкой изображения и несколькими форматами вывода изображения (например, YUV) («ISX014»)
Основные характеристики
Модули формирования изображения (каждый датчик изображения оснащен встроенным объективом с механизмом автофокусировки)
Высокое разрешение было достигнуто за счет использования объектива новой конструкции, оптимизированного для использования с самыми маленькими в отрасли (* 1) 1.Размер пикселя блока 12 мкм.
В модуле автофокусировки «IU135F3-Z» используется светосильный объектив с высоким разрешением F2.2.
«IU134F9-Z» имеет тонкий и компактный размер (Ш: 8,5 x Г: 8,5 x В: 4,2 мм (* 4)).
«IUS014F-Z» — это универсальная модель, способная настраивать изображение, которая оснащена функцией обработки сигнала камеры.
Основные характеристики
Многослойные КМОП-датчики изображения
| Название модели | IMX135 | IMX134 | ISX014 | |
| Количество эффективных пикселей | 4208 (В) x 3120 (В) 13.13M пикселей | 3280 (В) x 2464 (В) 8,08 МП | 3280 (В) x 2464 (В) 8,08 МП | |
| Размер изображения | Диагональ 5,867 мм (Тип 1 / 3,06) | Диагональ 4,595 мм (Тип 1/4) | Диагональ 4,6 мм (Тип 1/4) | |
| Размер элементарной ячейки | 1,12 мкм (H) x 1,12 мкм (V) | 1,12 мкм (H) x 1,12 мкм (V) | 1,12 мкм (H) x 1,12 мкм (V) | |
| Частота кадров | Полный | 24 кадра в секунду | 30 кадров в секунду | 15 кадров в секунду |
| 1/2 подвыборки | 48 кадров в секунду | 60 кадров в секунду | 30 кадров в секунду | |
| 1/8 подвыборки | Не поддерживается | Не поддерживается | 120 кадров в секунду | |
| Режим HD | 1080p 30 кадров в секунду (режим HDR) 1080p 60 кадров в секунду 720p 60 кадров в секунду | 1080p 30 кадров в секунду 720p 30 кадров в секунду (режим HDR) 720p 60 кадров в секунду | 1080p 30 кадров в секунду 720p 60 кадров в секунду | |
| Чувствительность (типовое значение F5.6) | 92 мВ (зеленый пиксель) 127 мВ (белый пиксель) | 92 мВ (зеленый пиксель) 127 мВ (белый пиксель) | 84 мВ | |
| Сигнал насыщения датчика (минимальное значение) | 260 мВ | 260 мВ | 260 мВ | |
| Питание Питание | Аналог | 2,7 В | 2,7 В | 2,7 В |
| Цифровой | 1,05 В | 1,05 В | 1.05V | |
| Интерфейс | 1,8 В | 1,8 В | 1,8 В, 2,7 В | |
| Основные характеристики | Функция кодирования RGBW Функция видео HDR | Функция автоматического управления Функция регулировки качества изображения | ||
| Выход | MIPI (4 дорожки, 2 полосы) | MIPI (4 дорожки, 2 полосы) | MIPI (4 дорожки, 2 дорожки, 1 дорожка) | |
| Формат вывода изображения | Байер RAW | Байер RAW | YUV, RGB, RAW, Y / Cb / Cr, JPEG + YUV (миниатюра), JPEG (4: 2: 2) | |
Основные характеристики
Модуль визуализации
| Модель | IU135F3-Z | IU134F9-Z | IUS014F-Z |
| Размер модуля (* 4) | Ж: 8.5 x Г: 8,5 x В: 5,5 мм | Ш: 8,5 x Г: 8,5 x В: 4,2 мм | Ш: 8,5 x Г: 8,5 x В: 4,65 мм |
| Привод AF | VCM (мотор звуковой катушки) | ||
| Состав линз | Пластик (5 групп 5 элементов) | Пластик (4 группы по 4 элемента) | Пластик (4 группы по 4 элемента) |
| F-номер | F2.2 | F2.4 | F2.4 |
| Фокусное расстояние (преобразование 35 мм) | 28 мм | ||
* 1: Точно на момент выпуска пресс-релиза (20 августа 2012 г.)
* 2: Уже было сделано (22 июня) объявление о капиталовложениях в технологический центр Sony Semiconductor Corporation в Нагасаки с целью увеличения производственных мощностей для многослойные CMOS-датчики изображения.
* 3: На основе метода определения эффективных пикселей в датчиках изображения
* 4: Размеры ширина (W) и глубина (D) не включают гибкие печатные схемы. Типичные значения не включают допуск.
Размер сенсора камеры смартфона важнее, чем больше мегапикселей
Качество камеры — это последняя гонка вооружений смартфонов, и одним из самых важных факторов, способствующих созданию великолепных снимков, является сенсор камеры. Хотя большое количество мегапикселей становится все более популярной тенденцией, на самом деле гораздо важнее размер сенсора изображения камеры.Huawei, Samsung и другие компании делают все возможное, чтобы использовать более крупные датчики изображения, встроенные в их смартфоны последних поколений. Но почему размер сенсора камеры так важен для получения лучших фотографий?
Чтобы понять почему, нам нужно вернуться к основному принципу фотографирования — захвату света. Более крупный сенсор улавливает больше света, чем маленький, а больший свет дает более качественные снимки. По крайней мере, в этом суть, но есть еще кое-что.
Подробнее: Что такое динамический диапазон в фотографии?
Улавливает как можно больше света
На базовом уровне размер сенсора определяет, сколько света доступно камере для создания изображения. Хотя разрешение играет важную роль в деталях, именно количество захваченного света определяет баланс экспозиции, динамический диапазон и даже резкость камеры. Вот почему 16-мегапиксельные и 20-мегапиксельные зеркальные камеры по-прежнему выглядят лучше, чем современные 108-мегапиксельные смартфоны.
Большие сенсоры обеспечивают более широкий динамический диапазон и более четкие изображения.
Большинство сенсоров смартфонов обычно имеют размер всего 1 / 2,55 дюйма или около 1 см в поперечнике, хотя в более дорогих смартфонах все чаще используются сенсоры размером 1 / 1,7 дюйма и более. Для сравнения, датчики камеры DSLR имеют размер более дюйма, что легко делает их в 4-5 раз больше. Датчики смартфонов по сравнению с ними просто крошечные, хотя несколько брендов сокращают разрыв в традиционных размерах сенсоров «наведи и снимай». Серия Huawei P40 — одна из крупнейших в мобильной индустрии с показателем 1/1.28 дюймов, и Samsung Galaxy S21 Ultra не сильно отстает с размером 1/33 дюйма.
Чем больше сенсор, тем больше света он улавливает при заданной выдержке, ISO (чувствительности экспозиции) и диафрагме. Хотя вы можете компенсировать небольшие недостатки сенсора, используя более длинную выдержку для большего количества света, это делает изображения более восприимчивыми к размытию из-за дрожания рук и движения сцены. Размытие снижает резкость изображения независимо от разрешения сенсора. Точно так же объективы с более широкой диафрагмой сложнее построить без появления артефактов искажения объектива, не говоря уже об изменении поля зрения.Как вы, наверное, догадались, большее количество света делает большие датчики намного лучше при съемке при слабом освещении, чем маленькие.
Фотосайты камеры, биты, отвечающие за преобразование сцены в электрические сигналы, любят свет. Они могут быть расположены по-разному в зависимости от датчика. В старых смартфонах использовались традиционные датчики Байера, которые эквивалентны одному пикселю на фотосайт. Хотя современные телефонные камеры с высоким разрешением превратились в сенсоры Quad Bayer, разрешение которых составляет четыре или даже девять пикселей на каждый фотосайт.Другими словами, четыре пикселя используют один цветовой фильтр, который с помощью метода, называемого объединением пикселей, имитирует атрибуты более крупных фотосайтов. Подробнее об этом позже.
В любом случае, чем больше света получает фотосъёмка, тем больший динамический диапазон (ощутимые шаги между светлым и темным) они могут создать. Думайте об этом как о «уверенности» в том, что любой заданный пиксель был светлее или темнее своего соседа. Об этом гораздо легче судить по большому количеству света, попадающему на датчик, и минимальному шуму.
Фотосайты различаются по размеру в зависимости от разрешения камеры и размера сенсора. Сохранение постоянного размера сенсора означает, что размер фотосайта уменьшается с увеличением разрешения. В качестве альтернативы, при установленном разрешении, чем больше становятся фотосайты, тем больше становится сенсор.
Вверх дальше: Лучшие камеры для начинающих в фотографии
Это важно отметить, поскольку фотосайты забиты маленькими сенсорами. Их непосредственная близость означает, что иногда свет от одного пикселя просачивается в соседний пиксель.Это шум сенсора, который часто довольно четко проявляется на снимках при слабом освещении и на сплошных цветах, таких как голубое небо. Меньшие сенсоры и маленькие фотобудки увеличивают шум и уменьшают динамический диапазон. Samsung пытается решить эту проблему с помощью сенсорной технологии камеры ISOCELL.
Почему размер сенсора камеры имеет значение?
С переходом к все большему и большему разрешению (теперь выше 100 МП) большие сенсоры камеры как никогда важны. Сохранение разумных размеров пикселей необходимо для максимального увеличения разрешающей способности камер с разрешением 48, 64 и 108 МП.Хотя мы еще не видели камеру смартфона, которая извлекала бы полный уровень детализации, который вы ожидаете от этих чисел. Тем не менее, эти датчики фиксируют больше деталей, чем когда-либо при хорошем освещении.
Недавняя тенденция в мобильной сфере — технология объединения пикселей, позволяющая этим датчикам с высоким разрешением объединять пиксели для лучшего захвата света. Эти более крупные сенсоры и, как следствие, более крупные пиксели значительно улучшают качество фотографий при слабом освещении. Это приводит к меньшему шуму и более качественным цветам даже в тускло освещенных помещениях.Камеры с биннингом пикселей Quad Bayer также могут создавать впечатляющие изображения HDR.
Подробнее: Что такое биннинг пикселей? Все, что вам нужно знать
Более крупные сенсоры влияют не только на разрешение, но и на внешний вид и качество ваших снимков. Как мы уже упоминали ранее, более высокая скорость затвора и более низкое значение ISO гарантируют, что ваши изображения будут четкими и резкими. Вам также не нужна такая широкая диафрагма, чтобы улавливать много света, что снижает вероятность искажения объектива, например пурпурного ореола из-за хроматической аберрации.
Большие сенсоры — движущая сила для получения лучших снимков при слабом освещении.
Более крупные датчики также влияют на фокусное расстояние изображения, что отчасти создает эффект размытого боке, который мы ассоциируем с зеркальными фотокамерами, когда объект кажется изолированным, а остальная часть изображения размыта. При установленной диафрагме глубина резкости сужается по мере увеличения размера сенсора, создавая более заметное размытие переднего и заднего плана. В то время как маленькие мобильные датчики не могут сравниться с эффектом, доступным от DSLR, более крупные датчики помогают сократить разрыв.
Сравнение датчиков смартфонов
Чтобы продемонстрировать широкий спектр датчиков изображения, доступных в настоящее время в области смартфонов, мы отслеживали размеры основных датчиков в ряде телефонов высокого класса за последние пару лет.
До 2020/2021 года большое количество камер смартфонов превзойдет сенсор 1 / 1,5 дюйма, предлагаемый Nokia Lumia 1020 2013 года, историческим титаном мобильной фотографии. Большие датчики, конечно, не новая идея, но теперь компании готовы пойти на эстетические компромиссы, которые идут рука об руку с более крупными датчиками.
Также стоит отметить, что Google Pixel 5 и iPhone 11 занимают последнее место среди флагманских сенсоров современных размеров, но при этом считаются одними из лучших телефонов с камерой в своем поколении. Ясно, что размер сенсора — это еще не все, когда дело доходит до получения отличного снимка. Вычислительная фотография и интеллектуальное программное обеспечение, безусловно, также могут помочь улучшить качество изображения.
Подробнее: Почему неровности камеры смартфона такие огромные?
Всего лишь одна часть головоломки
Датчики изображения большего размера — важная часть головоломки мобильной фотографии, но не единственная.Для создания камеры отличного качества также необходимы превосходный объектив, мощная цепочка обработки изображений и программное обеспечение, позволяющее максимально эффективно использовать оборудование. Очень важно смотреть на всю упаковку, а не только на одну часть или большие числа в спецификации.
Качество камеры смартфона также во все большей степени определяется достижениями в области вычислительной фотографии и машинного обучения. Взгляните на Google Pixel 5 и доступный Pixel 4a, которые по-прежнему превосходят свой вес. Настолько, что интеллектуальное программное обеспечение часто превосходит сырые мегапиксели по качеству изображения.Но даже в этом случае отличное программное обеспечение может сделать очень много на плохом оборудовании. Интеллектуальные камеры нуждаются в прочной основе, а размер датчика изображения является важным ингредиентом в гонке за лучшие камеры для смартфонов.
Примечание редактора: Эта статья была первоначально опубликована в марте 2020 года и была обновлена, чтобы отразить последние разработки в области обработки изображений с камеры телефона.
.
