USB-C и Thunderbolt 3 / Habr

Купили ли вы уже себе новый MacBook или MacBook Pro? А может, Google Pixel? Вы находитесь на пороге путаницы, благодаря этим новым портам «USB-C». Этот простецкий на вид порт таит в себе вселенскую путаницу, и благословенная обратная совместимость использует различные кабели для различных задач. Покупателям придётся очень аккуратно выбирать себе кабель!

USB Type-C: порты и протоколы


Порты USB Type-C распространились достаточно широко, Google начал использовать их на своих компьютерах и телефонах Pixel и Nexus, Apple применяет их на 12" MacBook, а теперь ещё и на новых MacBook Pro. Это физическая спецификация для 24-контактного двустороннего штекера и соответствующих кабелей. В этой статье я буду называть этот физический кабель и порт «USB-C», как наиболее часто используемый термин. Google сообщает, что этот порт называют «USB-C» 21 миллион раз, «USB C» 12 миллионов раз, а правильно, «USB Type-C», всего 8,5 миллионов раз.


Совместимость USB-C: поддерживается несколько протоколов, и каждый уровень обратно совместим с уровнями ниже

USB-C разрешает проходить через себя различным сигналам:

• USB 2.0 – как ни странно, самые ранние устройства на USB-C, включая Nokia N1, поддерживали сигналы и питание только для USB 2.0. Почти все новые компьютеры поддерживают как минимум USB 3.0, но у некоторых телефонов и планшетов до сих пор есть ограничения.

• USB 3.1 gen 1 – очень похож на «SuperSpeed» USB 3.0, последовательная связь на 5 Гбит/с для всяческой периферии, от жёстких дисков до сетевых адаптеров и док-станций. Обратно совместим с «SuperSpeed» USB 3.0, «Hi-Speed» USB 2.0 и даже оригинальным USB 1.x из 1996 года! Этот протокол используется Apple в 12″ MacBook.

• USB 3.1 gen 2 – сбивающее с толку название удваивает пропускную способность USB-периферии до 10 Гбит/с. Обратно совместим со всеми предыдущими версиями USB. Его поддерживают только самые новые устройства USB-C. Интересно, кто только придумал ему такое название.

• Alternate Mode (альтернативный режим) – физический разъем USB-C поддерживает другие не-USB протоколы, включая DisplayPort, MHL, HDMI и Thunderbolt. Но не каждое устройство поддерживает протокол Alternate Mode, что очень запутывает покупателей.

• Power Delivery (питание) – это не протокол данных, но USB-C позволяет подводить до 100 Вт энергии. Но опять, существуют две разные спецификации и множество разных конфигураций.

• Audio Accessory Mode (аудио-аксессуар) – спецификация для использования с аналоговым аудио.

Главная проблема USB-C – запутанность. Не каждый USB-C кабель, порт, устройство и питание будут совместимы между собой, и рассматривать придётся множество комбинаций. Новые самые навороченные устройства (к примеру, MacBook Pro с Touch Bar) будут поддерживать большинство различных использований порта, но распространённые старые устройства поддерживают только USB 3.0 и, если повезёт, Alternate Mode DisplayPort.

Но и это ещё не всё. Многие периферийные устройства USB-C тоже имеют свои ограничения. Представьте USB-C адаптер HDMI. Он может реализовать HDMI через USB 3.0, а может использовать родной Alternate Mode HDMI. Также он может использовать мультиплекс HDMI с Thunderbolt Alternate Mode, и даже, теоретически, HDMI через Thunderbolt с использованием внешнего графического чипа! Именно я разрекламировал идею Thunderbolt Display со встроенным GPU. И лишь самые новые компьютеры будут поддерживать все три режима. Представьте, как запутается потребитель, купивший адаптер «USB-C HDMI», обнаружив, что он не работает с MacBook или Pixel или ещё с чем?

Кабель-кошмар



StarTech Thunderbolt 3 USB-C Cable (40 Gbps)


Monoprice Palette Series 3.1 USB-C to USB-C with PD (10 Gbps, 100 Watts)


Monoprice Palette Series 3.0 USB-C to USB-C (5 Gbps, 15 Watts)


Monoprice Palette Series 2.0 USB-C to USB-C (480 Mbps, 2.4 Amps)

Эти кабели выглядят одинаковыми, но возможности у них очень разные! (По-моему, Monoprice разместили одну фотку для двух разных кабелей)

Проблемы с совместимостью кабелей ещё более серьёзные. Многие компании, включая мою любимую Monoprice, делают кабели USB-C разного качества и совместимости. Если не быть осторожным, можно ограничить возможности или даже повредить ваши устройства не тем кабелем. Серьёзно: неправильный кабель может повредить ваше устройство! Такого быть не должно, однако ж вот оно как.

Некоторые кабели с USB-C на обоих концах могут передавать лишь 5 Гбит/с, другие совместимы с 10 Гбит/с USB 3.1 gen 2. Иные нельзя использовать для питания, или они не совместимы с Alternate Mode Thunderbolt. Посмотрите на Monoprice 3.1 10 Gbps/100-Watt USB-C to USB-C, 3.0 5 Gbps/15 Watt USB-C to USB-C и 2.0 480 Mbps/2.4 A USB-C to USB-C. Почему они вообще существуют? Зачем нужен кабель USB-C на USB-C с поддержкой только 2.0?

А ещё есть кабели с разными разъёмами на концах. Monoprice продаёт клёвый адаптер USB-C на USB 3.0 10 Гбит/с, но у неё есть ещё и такой, который поддерживает 5 Гбит/с, и даже ограниченный 480 Мбит/с USB 2.0. И выглядят они практически одинаково. Что за кошмар для потребителя! Monoprice неправильно называет каждый 5 Гбит/с кабель, как USB 3.0, а каждый 10 Гбит/с кабель, как USB 3.1. С другой стороны, такие наименования более понятны пользователю, чем официальные.

Я не наезжаю на Monoprice. Мне нравятся их кабели. Но их огромный ассортимент кабелей USB-C прекрасно иллюстрирует проблему несовместимости. Практически у всех производителей и продавцов есть эти проблемы.

Thunderbolt 3


Перейдём к ещё более запутанной теме. Владельцы Mac с начала продаж в 2011 MacBook Pro привыкли к разъёму Mini DisplayPort, работающему как графическим портом, так и портом данных. Также они привыкли к тому, чтобы засовывать кабель Thunderbolt в разъём Mini DisplayPort, и обнаруживать, что ничего не работает.

Тот же опыт ожидает нас и с новым портом USB Type-C:

• Не у всех портов USB-C одинаковые возможности. Многие рассчитаны только на данные, некоторые умеют данные и видео, совсем редкие – данные, видео и Thunderbolt 3!

• Для Thunderbolt 3 требуется специальный кабель. Хотя выглядит он абсолютно так же, как обычный USB-C!

• Устройства с Thunderbolt 3 выглядят точно так же, как устройства с USB-C – обычные устройства с кабелем USB-C ограничены скоростью в 5 Гбит/с или менее, но устройства с Thunderbolt 3 передают PCI Express со скоростью 40 Гбит/с!

Порты и кабели Thunderbolt 3 должны быть обратно совместимы с кабелями, портами и устройствами USB 3.1 Type-C. Но работать они будут медленнее. Восславим создателя за обратную совместимость. Это, кстати, упрощение. На самом деле, Thunderbolt 3 это «Alternate Mode» для кабеля и порта Type-C, точно так же, как HDMI. Но на практике, Thunderbolt 3 это надмножество USB 3.1 для USB-C, поскольку не бывает реализаций Thunderbolt 3 с поддержкой только USB 2.0.

Поэтому владельцы машин с поддержкой Thunderbolt 3 должны быть осторожны, покупая устройства и кабели, чтобы не пролететь с пропускной способностью. Большинство текущих аксессуаров и кабелей USB-C от Apple будут работать с новым MacBook Pro (он обратно совместим), но могут не обеспечить полную скорость. А владельцам старых 12″ Retina MacBook ещё хуже, поскольку устройства с Thunderbolt 3 там работать вообще не будут!

Поскольку Thunderbolt 3 включает данные и видео, легко можно запутаться с совместимостью компьютеров, кабелей и устройств. К примеру, кабель Thunderbolt 3 может поддерживать два монитора 4К 60 Гц, или даже монитор на 5К, при том, что кабель USB-C ограничен одним 4К монитором. Забавно, что у USB-C Alternate Mode совместимость видео не такая, как у Thunderbolt 3. Последний поддерживает HDMI 2.0, а USB 3.1 умеет только HDMI 1.4b. Но в случае с DisplayPort у USB 3.1 будет преимущество, он поддерживает версию 1.3, а не только 1.2, как Thunderbolt 3. Всё зависит от реализации на конкретной машине.


Иконку Thunderbolt на новом MacBook Pro Apple делать не стала, чем ещё больше запутала потребителей!

Заметьте, что бывают кабели Thunderbolt 3 как на 40, так и на 20 Гбит/с. А MacBook Pro не совместим с первым поколением контроллеров Texas Instruments Thunderbolt 3, использовавшихся во многих ранних устройствах Thunderbolt 3!

Моё мнение


Учитывая этот безумный уровень «совместимости» для нового порта USB Type-C, покупателям придётся быть очень осторожными. И если то, что индустрия движется к простому, надёжному, двустороннему порту для данных, видео и питания, это хорошо – то эта каша из устройств и кабелей будет расстраивать потребителей и доставать техников.

Дополнение: если воткнулось, то должно работать


Я получил много критики первоначальной версии статьи, и она состоит в том, что вроде бы не всё так плохо, как я описываю. В основном, это действительно так, пока у людей есть телефоны Nexus с поддержкой только USB, и т.п. Но мне кажется, что существует проблема с множеством вариантов использования этого универсального кабеля и порта.

Электроника перестала быть областью интересов для одних только гиков. Большинство компьютеров, телефонов, планшетов и периферии приобретают люди, не подкованные технически. Они не отличат протокол от интерфейса и не обязаны разбираться в том, чем “USB Type-C” отличается от “Thunderbolt 3” или “USB 3.1”. Они хотят покупать вещи, подключать их, и чтобы всё работало. Они оценивают совместимость по форме и совпадению разъёмов, а не спецификациям и логотипу.

Исторически индустрия справлялась с этим. После первых шероховатостей, USB стало благом для среднего пользователя. Кабели, устройства, периферия – в большинстве своём просто работают. Хотя опыт от использования USB 3, Mini USB, Micro USB и зарядок высокой мощности не идеальный, то ожидание пользователя «подходит, значит, работает» и сегодня верно для USB. Я сам прямо сейчас использую гирлянду дешёвых USB-кабелей. И причина в том, что USB был и кабелем, и протоколом. Не считая питания (сколько iPad медленно заряжаются от кубиков iPhone?), USB работал потому, что USB – это USB.

А теперь появляется «универсальный» кабель, способный стать единственным портом на устройстве. Данные, видео, питание – для всего один порт USB Type-C. А Intel переключилась на высшую передачу, добавив совершенно отдельный мир поддержки данных и видео, Thunderbolt 3. Нереалистично ожидать, что все порты, кабели и и устройства будут правильно работать друг с другом, особенно, если гораздо дешевле сделать устройство или кабель USB 3.1 gen 1 или даже USB 2.0.

С этого момента (с начала продаж устройств Thunderbolt 3) у нас есть порт, не оправдывающий ожиданий пользователя. Кабели не совместимы, устройства не поддерживают какую-то периферию, хотя порты выглядят одинаково. Это кошмар: потребитель вытащит не тот кабель из ящика, магазина или рюкзака, и решит, что устройство или зарядка сломана, когда он не будет работать. Мы столкнёмся с разочарованиями, возвратами и запутавшейся техподдержкой.

Это старая история с совместимостью. Мы улучшаем совместимость, чтобы поднять ожидания потребителей того, что всё будет просто работать. Но USB Type-C никогда не будет просто работать, потому что USB-C – это слишком много вещей одновременно. И это кошмар.

habr.com

Адаптеры Apple Mini DisplayPort - Служба поддержки Apple

Эти адаптеры используются для подключения компьютеров Mac, оснащенных портом Mini DisplayPort, Thunderbolt или Thunderbolt 2, к дисплеям, использующим кабели DVI или VGA.

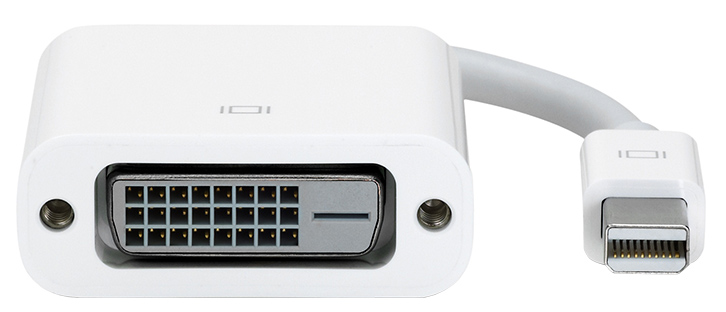

Адаптер Apple Mini DisplayPort/DVI

Адаптер Apple Mini DisplayPort–DVI предназначен для подключения к компьютеру Mac, оснащенному портом Mini DisplayPort , Thunderbolt  или Thunderbolt 2 , дисплея, использующего одноканальный кабель DVI.

Этот адаптер поддерживает разрешения до 1920 x 1200.

Адаптер Apple Mini DisplayPort — двухканальный DVI

Адаптер Apple Mini DisplayPort — VGA

Адаптер Apple Mini DisplayPort–VGA позволяет подключить компьютер Mac, оснащенный портом Mini DisplayPort , Thunderbolt  или Thunderbolt 2 , к дисплею, использующему кабель VGA.

Этот адаптер поддерживает разрешения до 1920 x 1200. Для использования разрешений свыше 1600 x 1200 на дисплеях с высокой частотой обновления может потребоваться понижение частоты обновления.

Поскольку подключение VGA является аналоговым, а не цифровым, содержимое с шифрованием HDCP может не воспроизводиться или воспроизводиться с более низким разрешением.

Дополнительная информация

Кабели DVI, оснащенные дополнительным контактами для аналогового сигнала, несовместимы с полностью цифровым портом DVI на любом из данных адаптеров DVI.

Информация о продуктах, произведенных не компанией Apple, или о независимых веб-сайтах, неподконтрольных и не тестируемых компанией Apple, не носит рекомендательного характера и не рекламируются компанией. Компания Apple не несет никакой ответственности за выбор, функциональность и использование веб-сайтов или продукции сторонних производителей. Компания Apple также не несет ответственности за точность или достоверность данных, размещенных на веб-сайтах сторонних производителей. Помните, что использование любых сведений или продуктов, размещенных в Интернете, сопровождается риском. За дополнительной информацией обращайтесь к поставщику. Другие названия компаний или продуктов могут быть товарными знаками соответствующих владельцев.

Дата публикации:

support.apple.com

Терминология - Thunderbolt - AlterBit.ru

Thunderbolt (кодовое имя «Light Peak») - это новый интерфейс для подключения периферийных устройств к к компьютеру через соответветствующую шину расширения. Thunderbolt был разработан компанией Intel, и интегрирован на рынок технического оборудования при сотрудничестве с компанией Apple. Впервые Thunderbolt был коммерчески представлен в рамках линейки обновленных MacBook Pro. Дата релиза - 24 февраля 2011 года. Интерфейс использует тот же коннектор, что и Mini DisplayPort. И хотя торговая марка Thunderbolt принадлежит компании Apple, все права на нее принадлежат компании Intel. Это впоследствии привело к передачи прав владения торговой маркой от Apple к Intel.

Thunderbolt сочетает в себе технологии PCI Express и DisplayPort, и превращает два этих интерфейса в совершенно новый -  интерфейс последовательных данных, который отличается большей работоспособностью и меньшим количеством проводов. Чипы драйвера Thunderbolt уплотняют данные с этих двух ресурсов для последующей демультилексикации этих данных с целью распространения между устройствами. Это делает данную систему совместимой с существующими аппаратными средствами DisplayPort перед драйвером.

Единичный порт Thunderbolt поддерживает хабы, также как и цепочку до семи устройств, совместимых с Thunderbolt. При этом, два устройства из семи могут быть мониторами, подключаемыми посредством DisplayPort. Существующие адаптеры  Mini DisplayPort для DVI, двойной DVI, HDMI и VGA - полностью совместимы с Thunderbolt, что позволяет осуществлять обратную совместимость без потери функциональности, в отличие от Mini DisplayPort.

Интерфейс был изначально предназначен для работы на оптическом физическом уровне с использованием компонентов, а также на гибком оптическом кабельном волокне, разработанным компанией Intel и ее партнерами в области полупроводников. Однако, впоследствии было выявлено, что даже обычная медная основа была способна обеспечить необходимые 10 Гбит/с пропускной способности на канал, при меньших затратах. В более поздних версиях Thunderbolt по-прежнему планируется внедрить физические оптические уровни, на основе технологии силиконовой фотоники.

История

Компания Intel представила свою технологию Light Peak в 2009 году, в рамках профильного технологического форума Intel Developer Forum (IDF). Для презентации технологии был использован прототип материнской платы Mac Pro, с 1080p видео-потоком и различными LAN-девайсами, на каждый из которых приходилось порядка 30 метров оптического кабеля, с USB-портом на конце. Система была запущена на прототипе PCI Express-карты, с двумя оптическими шинами, питающими 4 порта.

В рамках премьеры представители компании заявляли, что их система, оборудованная технологией Light Peak, появится в 2010 году. Одновременно с этим в видео-сервисе Youtube был опубликован ряд HD-камер, построенных на интерфейсе Light Peak, а также лаптопов, док-станций и HD-мониторов, все - от компании intel. Джейсон Зиллер (Jason Ziller), глава программного департамента I/O в Intel также продемонстрировал прессе внутренние компоненты технологии под микроскопом, и выходные данные - через осцилограф.

4 мая 2010 года, в Брюсселе, Intel продемонстрировали новый лаптоп, оснащенный Light Peak-коннектором. Эта демонстрация стала индикатором того, что технология была значительно уменьшена, специально для того, чтобы поместиться в столь небольшое устройство. Устройство одновременно транслировало два видео-потока в HD качестве - прямо на коннектор, демонстрируя тем самым функциональность протоколов. В той же самой демонстрации компания Intel заявила, что технология пойдет в серию уже где-то к концу 2010 года. Ранние прототипы коммерческой версии устройства были продемонстрированы уже в сентябре 2010 года.

Медь против оптики

Изначально предполагавшаяся как оптическая, технология Thunderbolt перешла на электрические соединения в целях сокращения затрат на ее реализацию, а также в целях поставления 10W питания к подключенным устройствам.

В 2009 году, компания Intel, помнится, заявила, что работает над технологией, вмещающей в себя оптическое волокно с медной проволокой. Так, Light Peak мог использоваться также и для зарядки тех устройств, которые к ней подключались. Однако позже, в 2010 году, компания Intel сообщила о первоначальном намерении использовать только лишь один единый коннектор, который бы позволил использование USB 3.0.

В январе 2011 года в интервью Дэвида Перлмуттера (David Perlmutter) изданию Computerworld, по поводу Thunderbolt было сказано, что его первоначльная реализация будет основана на медной проводке. «Медь оказалась очень хороша, намного лучше того, чем мы предполагали», - отметил он.

Компания Intel и ее партнеры до сих пор разрабатывают оптическую версию аппаратных устройств и кабелей Thunderbolt. Оптико-волоконные кабели способны «пробить» десятки метров, но они все еще не могут называться надежными поставщиками необходимой мощности, по крайней мере, на начальном этапе.

Они должны иметь два волокна шириной 62,5-микрона для транспортировки инфракрасного сигнала длиной до 100 метров. Преобразование электрического сигнала в оптический будет встроено в сам кабель, позволяющий текущему гнезду DisplayPort быть впоследствии совместимым, но в итоге компания Intel рассчитывает на чисто оптический трансивер, встроенный в компьютер.

Внедрение на рынок

Новая технология была опубликована в начале 2011 года, когда на рынке только появилась обновленная линейка MacBook Pro. Новый ноутбук, помимо солидного ряда нововведений, похвастал в том числе и новым портом. Аудитория всецело рассчитывала, что это будет долгожданный Light Peak. В то время не было никакой подробной информации о физической реализации новой технологии, не было даже макета. Но как только Intel показали свою новинку, у аудитории сложилось впечатление, что она больше похожа на комбинированный USB/Light Peak.

Премьера новой технологии стала огромным сюрпризом для всех, поскольку новый порт был построен на основе Mini DisplayPort, а не на USB, как совсем незадолго до премьеры ходили о том слухи. Решение многомесячной делемы было найдено: контроллеры Thunderbolt уплотняют данные, полученные с имеющейся системы DisplayPort, а также с порта PCI Express - в единый кабель. Старые дисплеи, использующие  DisplayPort 1.1 или более ранний порт, должны быть размещены в конце цепи устройства Thunderbolt, но более новые дисплеи могут размещаться в любом месте линии. Устройства Thunderbolt могу быть направлены в любое место цепи.

Компания Apple опубликовала технические детали, заявляя, что Thunderbolt поддерживает «гирлянду» из 6 устройств.

В феврале 2011 года компания Apple представила новую линейку компьютеров MacBook Pro, вместе с тем презентовав окончательно свою новую технологию, которая была впервые (и сразу удачно) внедрена в новую серию ноутбуков. Технология получила название Thunderbolt.

В мае 2011 года компания Apple анонсировала новую линейку персональных компьютеров iMac, которые также получили интерфейс Thunderbolt.

Порт Thunderbolt на новых Маках занял то же самое место в ряду расположения других портов, и поддерживает те же физические размеры и пин-код, что и родственный Mini DisplayPort коннектор. Основное визуальное отличие порта Thunderbolt на Mac в том, что обозначение порта сместило прежнее обозначение DisplayPort.

Кстати, стандарт DisplayPort частично совместим с Thunderbolt, так как обе технологии открыты для коннектора Mini DisplayPort от Apple. Режим Target Display на Mac требует кабельяThunderbolt для того, чтобы принять входящий видео-сигнал с другого Thunderbolt-совместимого компьютера. Монитор, оснащенный Mini DisplayPort портом, должен быть последним или единственным устройством в цепи Thunderbolt.

Описание

Thunderbolt построен на физическом разъеме Mini DisplayPort, разработанном компанией Apple. Электрически Mini DisplayPort идентичен DisplayPort, с той лишь разницей, что он использует меньший по размерам разъем, в котором отсутствует замок.

Thunderbolt может быть реализован и на PCIe видео-карте, которая имеет доступ к DisplayPort data и PCI express соединениям, либо же все это ингрировано в материнскую плату, как на MacBook Air.

Thunderbolt совместим с устройствами DisplayPort 1.2. Когда к нему подключаются устройства типа DisplayPort, Thunderbolt может обеспечить родной DisplayPort-сигнал на 4 выходные линии данных на скорость не более чем 5.4 Гбит/с на каждую линию. При подключении к порту устройства Thunderbolt скорость на одну линию составляет 10 Гбит/с, пропускная способность - 4 линии, которые сконфигурированы как 2 канала, на каждый из которых приходится по 10 Гбит/с потока данных входа/выхода.

Безопасность

Thunderbolt расширяет функции шины PCI Express, которая является основной шиной в настоящее время. Это существенно снижает уровень доступа к системе. PCI-устройства должны обладать неограниченным доступом к памяти, что может привести к весьма серьезным нарушениям безопасности. Такая проблема существует во многих расширениях высокоскоростных шин, в том числе и у PC Card, ExpressCard и в интерфейсе IEEE 1394 (также известен как FireWire).

Впрочем, «Тандерболтом» могут воспользоваться и злоумышленники. При подключении к компьютеру, устройство, посредством прямого и беспрепятственного доступа к системной памяти и другим устройствам, сможет обойти почти все меры безопасности операционной системы и получить доступ ко всем ключам шифрования, либо же установить на компьютер вредоносное ПО.

Следует отметить, что ряд процессоров Intel, с момента появление микроархитектуры Nehalem (Core i5, Core i7) имеет поддержку VT-d и IOMMU. Это позволяет операционной системе изолировать устройство в своем виртуальном адресном пространстве памяти. Однако, эта функция обычно не используется, за исключением своей первоначальной цели - предоставить гостевой виртуальной машине доступ к к конкретному аппаратному хосту.

Стоимость

По состоянию на февраль 2012 года, два метра Thunderbolt-кабеля от Apple, на американском рынке стоят $49,00. Как активный кабель, он включает в себя схему внутри разъема. Кабель имеет пять проводов: один - для управления, два - однонаправленные пары, один - для входящего, еще один - для исходящего трафика.

Контроллеры Thunderbolt

Модель

Размер

Потребление тока

Семейство

Время релиза

82523EF

15x15

неизвестно

Light Ridge

4 квартал 2010

82523EFL

15x15

неизвестно

Light Ridge

4 квартал 2010

 ???

 ???

 ???

Eagle Ridge

 ???

L3510L

12x12

2.8W

Cactus Ridge

2 квартал 2012

Pin out

Pin 1

GND

Ground

Pin 2

HPD

Hot Plug Detect

Pin 3

HS0TX(P)

HighSpeed Transmit 0 (positive)

Pin 4

HS0RX(P)

HighSpeed Receive 0 (positive)

Pin 5

HS0TX(N)

HighSpeed Transmit 0 (negative)

Pin 6

HS0RX(N)

HighSpeed Receive 0 (negative)

Pin 7

GND

Ground

Pin 8

GND

Ground

Pin 9

LSR2P TX

LowSpeed Transmit

Pin 10

GND

Ground (reserved)

Pin 11

LSP2R RX

LowSpeed Receive

Pin 12

GND

Ground (reserved)

Pin 13

GND

Ground

Pin 14

GND

Ground

Pin 15

HS1TX(P)

HighSpeed Transmit 1 (positive)

Pin 16

HS1RX(P)

HighSpeed Receive 1 (positive)

Pin 17

HS1TX(N)

HighSpeed Transmit 1 (negative)

Pin 18

HS1RX(N)

HighSpeed Receive 1 (negative)

Pin 19

GND

Ground

Pin 20

DPPWR

Power

Другие продукты технологии Light Peak:

  • Sony Vaio Z21 (August 13, 2011)

www.alterbit.ru

Что такое Thunderbolt: особенности и отличия от других стандартов

Когда в середине 90-х был создан стандарт USB первого поколения, он был намного быстрее традиционного COM, при этом имел намного меньший разъем. Но пока новый интерфейс стал популярен, он уже устарел, так как скоростных качеств USB 1.0 достаточно для периферии, но мало для внешних накопителей. В итоге ему на смену пришел полностью совместимый и намного более быстрый USB 2.0. Но и он к концу 2000-х устарел, нужно было что-то новое, еще более скоростное и универсальное. Apple в совместной работе с Intel и создали это «что-то» – интерфейс Thunderbolt.

Thunderbolt (с англ. «грозовой раскат») – это электрический интерфейс, призванный объединить на одном разъеме несколько протоколов скоростной передачи данных, плюс силовые линии питания. Он позволяет подключать не только периферийные устройства и внешние накопители, но также может использоваться для вывода картинки на экран, звука на динамики, соединения с PCI-Express устройствами. Чаще всего Thunderbolt применяется в компьютерах Apple, но начиная с третьего поколения этого стандарта он встречается и в ПК или ноутбуках других производителей, оснащенных процессорами Intel.

Адаптер Thunderbolt позволяет одновременно подключить на один порт несколько устройств разных типов

Особенности Thunderbolt

Главной особенностью Thunderbolt является поддержка на одном разъеме нескольких протоколов передачи данных: PCI-E, Display Port, HDMI, позже к ним прибавился еще и USB. При этом поддержка этих протоколов нативная, то есть внешние устройства связываются с контроллерами в чипсете напрямую, без преобразования сигнала одного стандарта в другой. Благодаря масштабируемости интерфейса PCI-E на один порт может быть одновременно подключено несколько устройств разных типов, например, внешний накопитель, контроллер Ethernet и монитор.

Изначально Thunderbolt использовал в качестве интерфейсного разъема кабель Mini DisplayPort, используемый для вывода картинки на экран, но поддерживающий дополнительно шину PCI-E. С помощью специального кабеля в гнездо Thunderbolt подключался любой монитор с интерфейсом DisplayPort. Обратной совместимости, естественно, не было: периферийное устройство для Thunderbolt, подключенное к Mini DP видеокарты Nvidia или AMD, не работало.

Во времена первого и второго поколения Thunderbolt был интересен в основном пользователям компьютеров Apple, но с третьим поколением о нем заговорили широкие массы людей. Новая версия вышла в 2015 году, и вместо непопулярного Mini DP в Thunderbolt 3 используется новый универсальный разъем USB Type C. В дополнение к PCI-E и Display Port появилась поддержка USB и протокола USB Power Delivery.

Чем Thunderbolt отличается от других стандартов

Никаких принципиально новых протоколов передачи данных Thunderbolt не принес, он только сблизил существующие, сделал их интеграцию более тесной и удобной. По сути это просто разъем, к которому подведены линии давно знакомых нам стандартов соединения устройств. Отличие от них в чистом виде только одно: гибкость управления и аппаратная взаимосвязь.

Ранее нечто подобное пытались реализовать в SATA, но комбинированный порт eSATA с питанием – это просто порт SATA, интегрированный внутрь порта USB. Электрически эти протоколы никак не связаны, используют разные контакты и типы кабелей. В отличие от такого решения, Thunderbolt позволяет реализовать несколько интерфейсов параллельно, задействуя общие линии. Его контроллер способен определять, к какому типу принадлежит периферийное устройство (устройства), чтобы распределять общие линии между разноплановыми девайсами и направлять их сигналы разным контроллерам ввода-вывода.

Thunderbolt и мобильные устройства

Переход на USB стал большим шагом к универсализации и популяризации Thunderbolt. Ведь вот уже несколько лет порт USB Type C набирает популярность, им оснащают все больше и больше материнских плат для ПК, ноутбуков, смартфонов, планшетов и других гаджетов. Поддержка Thunderbolt на разъеме USB стала реальна благодаря добавлению режима работы Alternate Mode. При его активации USB-контроллер не обрабатывает привычный сигнал, а перенаправляет его другим контроллерам.

Поддержка устройством интерфейса Thunderbolt означает, что с помощью единого разъема к нему можно подключить практически любую периферию: накопитель, монитор, акустику, внешнюю видеокарту, принтер. Также с помощью разъема можно заряжать само устройство от сети или питать периферию от устройства. Тот же Apple MacBook Pro 2016 заряжается не от проприетарного кабеля MagSafe, а от универсального USB Type C.

Пока что о поддержке Thunderbolt смартфонами речи не идет. Apple не спешит внедрять его в iPhone и даже продолжает использовать в них ни с чем (кроме Айфонов) не совместимый Lightning. Другие компании и вовсе лишены доступа к технологии, так как она принадлежит Intel, а эта компания не производит чипсеты для смартфонов с 2015 года.

Qualcomm не спешит закупать у Intel права на использование технологии и предпочитает реализовать в своих смартфонах другие виды USB Alternate Mode. Некоторые флагманы поддерживают MHL, тоже позволяющий выводить картинку на монитор, но к Thunderbolt этот протокол отношения не имеет. Точно так же не имеет отношения к нему и вывод звука на наушники. В Thunderbolt для этого используются линии DisplayPort, а в смартфонах аудиовыход напрямую подведен к разъему, при этом он может быть как цифровым, так и аналоговым.

Заключение

Использование универсального разъема USB Type C должно упростить соединение разных устройств, но пока что от этого возникает путаница. Ведь теперь сложно определить по виду разъема и кабеля, совместимы они полностью или нет. Особенно это касается смартфонов. Даже если провод имеет штекеры Type C с обоих концов, вероятность, что подключить ним что-то к Macbook по интерфейсу Thunderbolt не выйдет, очень высока. Исключением являются кабели Apple, но за них компания просит около 50 долларов.

Если вы хотите использовать один кабель для подключения устройств к компьютеру по Thunderbolt и для зарядки смартфона, внимательно читайте описание. Конечно, если подключить к Макбуку смартфон с помощью недорогого китайского провода, ничего страшного не случится. Но при этом использовать его и для связи устройств по Thunderbolt у вас не выйдет.

mobcompany.info

Thunderbolt Display + mini DisplayPort = ?

Судя по потоку свежих новостей за последние сутки, анонсированные еще в июле мониторы Apple Thunderbolt Display наконец-то начали отгружаться дилерским компаниям — событие, которое странным образом оживляет в памяти один из самых актуальных вопросов прошлого лета. Вот он, этот актуальный и наболевший вопрос:

— Смогу ли я подключить Thunderbolt-монитор к старому Маку?

В поисках истины «дорогая редакция» снарядила исследовательскую экспедицию на официальный форум Apple и в разделе Cinema Display с ходу наткнулась на ворох сообщений вида «реально ли подружить «макинтош» с DisplayPort и новый монитор Apple». Разнообразие ответов не уступало количеству вопросов. Начнем с сугубо пессимистических строчек:

— Только что позвонил в техподдержку Apple и поинтересовался, совместим ли Apple Thunderbolt Display с моим Mac Pro, в котором mini DisplayPort. Было сказано: Маки с интерфейсом mini DisplayPort не поддерживаются.

Расстроились? Попробуем добавить немного оптимизма:

— Отзвонился в Apple Support, и там мне сказали, что проблема совместимости «наверняка» будет решена при помощи нового переходника.

Меж тем помощь зала нарастает:

— Да, вы можете подключить Thunderbolt-монитор к видеокарте с разъемом mini DisplayPort, однако на выходе у вас будет только картинка. Дело в том, что реализация интерфейса Thunderbolt предусматривает два «канала» — один для видео и один для данных. При подключении к разъему DisplayPort будет поддерживаться только первый из них (передача видео), причем есть риск столкнуться с невозможностью настроить яркость дисплея, поскольку она контролируется выделенным под данные «каналом». Так что в вашей ситуации разумнее будет купить 27-дюймовый Cinema Display — размеры и качество картинки окажутся точно такими же, а ваш Мак будет поддерживаться на все сто процентов.

В этом месте главный редактор Deep-сайта ненавязчиво намекнул на необходимость концовки — и тем самым загнал нас в тупик. Какие выводы можно сделать из осторожно-пространных ответов техподдержки Apple и теоретических выкладок посетителей Apple Suppport Communities? На самом деле только один: приедут мониторы — будет и ответ. А пока что, уж не взыщите, концовка напрашивается только одна —

deepapple.com

HDMI или DisplayPort: в чем разница и что лучше?

HDMI аудио/видео интерфейс распространен повсюду. Вы найдете их в телевизорах, цифровых телевизионных приставках, DVD и Blu-ray плеерах, игровых приставках, видеокамерах, цифровых фотоаппаратах и даже в некоторых смартфонах.

Вы также можете обнаружить порты HDMI на большинстве пользовательских десктопов и ноутбуков. Ни один современный моноблок не обходится без этого порта, что позволяет вам подсоединить к своему компьютеру игровую приставку или приемник цифрового телевидения и тем самым расширить спектр возможностей его использования.

Но подтверждая повсеместность HDMI, вы, возможно, забываете еще об одном цифровом аудио/видео стандарте: DisplayPort. Хотя вы можете обнаружить его наравне с HDMI во многих «продвинутых» моделях мониторов, встраиваемых видеокартах, ноутбуках так называемого «бизнес-класса», однако этот разъем редко можно встретить на персональных компьютерах Windows, нацеленных на широкого потребителя.

Оба эти интерфейса, как HDMI, так и DisplayPort, способны передавать цифровые видео и аудиозаписи высокого разрешения от источника на дисплей. В чем же тогда разница между ними? Мы постараемся ответить на этот вопрос максимально полно и понятно, начав с истории появления этих двух стандартов, а также их правообладателей.

Краткая история двух интерфейсов

Стандарт HDMI (High Definition Multimedia Interface — интерфейс мультимедиа высокого разрешения) появился на свет в 2002 году как плод сотрудничества именитых гигантов потребительской электроники, включая Panasonic, Philips, Silicon Image, Sony и Toshiba. Сегодня эту разработку целиком контролирует HDMI Licensing, в свою очередь, находящаяся в полной собственности дочернего предприятия компании Silicon Image. Производители электроники обязаны платить роялти за использование разъема HDMI в своих устройствах.

Спецификация DisplayPort была разработана и до сих пор остается под контролем Video Electronics Standards Association (VESA), внушительного консорциума множества производителей, начиная с AMD и заканчивая ZIPS Corporation. DisplayPort дебютировал в 2006 году как часть попытки вытеснения гораздо более старых стандартов VGA (Video Graphics Array, аналогового интерфейса, впервые появившегося в 1987 году) и DVI (Digital Video Interface, год рождения — 1999-й), ранее использовавшихся в компьютерных мониторах. DisplayPort не облагается роялти.

Разъемы HDMI и DisplayPort и их размеры

Разъемы HDMI оснащены 19 контактами и чаще всего встречаются в трех размерах: тип А (стандартный), тип C (мини) и тип D (микро). Из них тип А распространен значительно более других.

Значительно более редко применяемый тип B имеет расширенный видеоканал для передачи изображения с разрешением свыше 1080p. Еще один вид разъема HDMI, тип E, используется для присоединения внешних устройств к автомобильным медиа-системам.

Большинство разъемов HDMI оборудовано фрикционным стопором, то есть плотно вставленный в гнездо штекер обеспечивает надежное соединение контактов. Однако некоторые производители разрабатывают свои собственные замки, чтобы провод нельзя было просто случайно выдернуть из гнезда. Такими замками, например, по очевидным причинам обязательно оснащаются разъемы типа Е.

Три типа разъемов HDMI, с которыми вы с наибольшей вероятностью сталкивались (слева направо): стандартный, мини, микро

У разъемов DisplayPort контактов 20, и они бывают двух размеров: DisplayPort и Mini DisplayPort (последний — это разъем, предпочтительный для планшета Microsoft Surface Pro). Занятно, что интерфейс контроллеров Thunderbolt от Intel сочетает в себе возможности Mini DisplayPort и вдобавок PCI Express data connections — впрочем, это уже за пределами темы нашей статьи.

Хотя большинство полноразмерных разъемов DisplayPort оснащены замковым механизмом, который не позволяет проводу выдернуться случайно, по официальной спецификации эта опция не считается обязательной.

Вы можете найти микро-разъем HDMI типа D на некоторых смартфонах и планшетах, но ни один изготовитель электроники, кроме Microsoft, не размещает даже Mini DisplayPort на своих портативных устройствах. Замок очень часто присутствует на полноразмерных разъемах DisplayPort, однако даже коннекторы HDMI типа А крайне редко бывают оснащены этой полезной штукой.

Кабели HDMI и DisplayPort — какие они бывают

Самая большая проблема с разновидностями кабелей HDMI — в том, что в настоящее время их уже существует четыре, и на подходе — пятый, который обеспечит реализацию недавно выпущенной спецификации HDMI 2.1. При этом огромное количество более старых кабелей не имеет маркировку, которая объясняет их возможности и пропускные способности.

Однако использование кабеля HDMI, не соответствующего конкретной задаче, чревато такими проблемами, как сбои в передаче или искажения изображения, появление в кадре артефактов, рассинхронизация картинки и звука.

Разберемся с нынешними четырьмя типами кабелей HDMI подробнее.

  • Standard HDMI Cable: обеспечивает достаточную ширину канала только для видео разрешением 720p и 1080i. Предназначен для подключения любых домашних устройств с нетребовательными параметрами (DVD плееры, приемники спутникового ТВ, плазменные и жидкокристаллические панели...). Бюджетный вариант для обычных источников и приемников сигнала. Подходит для тех, кому не требуется высокого качества изображения и звука.
  • Standard HDMI Cable with ethernet: имеет тот же канал, плюс поддерживает дополнительно двунаправленный канал передачи данных Ethernet HDMI до 100 Mбит/сек. Дает возможность устройству получить высокоскоростное интернет-соединение и одновременно раздавать получаемый из сети контент другим подключенным по HDMI устройствам. В отличие от кабеля Standart поддерживает технологию Audio Return Channel (реверсивный звуковой канал), что дает возможность передавать аудио данные без использования какого-либо S/PDIF аудиоподключения (без дополнительного кабеля).
  • High Speed HDMI Cable: обеспечивает более широкий канал, способен передавать видео с разрешением 1080p и 4K (4096x2160). Поддерживает технологию Audio Return Channel и практически все видео форматы, включая Deep Color и 3D. Разработан для соединения высококачественных устройств (Blu-ray и HDD-плееры, плазменные и жидкокристаллические панели, приемники спутникового ТВ). Обеспечивает, однако, максимальную частоту обновления всего 24 Гц, что вполне достаточно для фильмов, но отвратительно для видеоигр.
  • High Speed HDMI Cable with ethernet: поддерживает широкий канал и все те же технологии, что и High Speed HDMI Cable, и дополнительно обеспечивает Ethernet HDMI до 100 Mбит/сек.

Убедитесь, что покупаете кабель High Speed HDMI Cable, если намерены использовать его для передачи с компьютера или Blu-ray плеера на монитор видео с разрешением 1080p или более (поддержка Ethernet не обязательна)

Все четыре типа кабеля поддерживают технологию ARC (Audio Return Channel, реверсивный звуковой канал), которая позволяет телевизору передавать аудиоданные обратно на аудио/видео ресивер. Без нее вам пришлось бы для передачи звука подключать второй кабель (заметим, что если вы подписаны на кабельное или спутниковое телевидение и пользуетесь цифровой телевизионной приставкой, можно обойтись без ARC).

Спецификация HDMI не задает максимальной длины кабеля, так же как и не устанавливает ограничений на материал для его изготовления. Медный провод является самым популярным материалом, но кроме того, сигналы HDMI могут проходить через кабель CAT 5 или CAT 6 (на расстояния до 50 метров), коаксиальный кабель (до 90 метров) или оптоволокно (более 100 метров), согласно описанию HDMI Licensing LLC.

В «активные» HDMI кабели для усиления сигнала встроены интегральные схемы. Активные кабели могут быть длиннее и тоньше, чем пассивные (чем тоньше кабель, тем меньше вероятность его порчи и отказа при необходимости сильно изгибаться).

Кабели DisplayPort описать гораздо проще: они бывают только одного типа!

Нынешняя версия, DisplayPort 1,3, обеспечивает достаточный по мощности канал для передачи видео разрешением до 3840x2160 пикселей с частотой обновления 60 Гц и поддерживает все распространенные 3D форматы видео. Кабели DisplayPort также способны передавать многоканальный цифровой звук. С другой же стороны, DisplayPort не умеет передавать данные ethernet, и технологию Audio Return Channel этот стандарт также не поддерживает.

Два типа разъемов DisplayPort — стандартный и мини

При добавлении простого адаптера кабель DisplayPort может связать источник DisplayPort с дисплеем VGA (это крайне полезная опция при необходимости подсоединить ноутбук к более старому видеопроектору). Также существуют адаптеры для подсоединения источника с DisplayPort к одноканальному DVI или HDMI дисплею. Кабель HDMI тоже можно подключить через адаптер к интерфейсу DVI, но это и все.

Пассивный медный кабель DisplayPort способен передавать экстремально высокие объемы данных (например, видео разрешением 3840х2160) при длине до двух метров. Если хотите использовать пассивный медный кабель DisplayPort длиной 15 метров, этот стандарт ограничит ваши потенциальные объемы передачи разрешением 1080p. Но спецификации консервативны, а составляют их с запасом, на практике же 15-метровый кабель способен на передачу достаточного количества бит для поддержки разрешения 2560x1600 (этого отлично хватит для 30-дюймового монитора).

Активный медный кабель DisplayPort, который через себя же подпитывает встроенный в коннектор усилитель сигнала, может передавать видео разрешением 2560x1600 уже на 20 метров. И наконец, длина оптоволоконных кабелей DisplayPort может достигать более сотни метров.

Сколько устройств можно подключить через HDMI и DisplayPort

Каждый кабель HDMI может одновременно передавать один видео поток и один аудио поток, чего хватает для поддержки только одного дисплея. Этого достаточно, если вы и подключаете всего один монитор или телевизионную панель, однако в наше время многие пользуются более чем одним монитором.

Один интерфейс DisplayPort способен поддерживать до четырех мониторов с разрешением 1920х1200 пикселей каждый, или же два монитора с разрешением 2560х1600 пикселей, при этом каждый дисплей будет получать собственный независимый видео и аудио поток. А поскольку некоторые GPU умеют поддерживать множественные интерфейсы DisplayPort, у вас есть возможность посадить на один шлейф до шести совместимых мониторов от одного источника.

Так какой интерфейс лучше — HDMI или DisplayPort?

HDMI был разработан преимущественно для массовой потребительской электроники: плееров Blu-ray, телевидения, видеопроекторов и тому подобного. Если разобраться с непростой классификацией кабелей по назначению и способностям, этот стандарт предоставляет возможности, которые не под силу коннекторам DisplayPort. Тем временем, DisplayPort был создан по большей части как универсальный интерфейс именно для компьютерных дисплеев, так что этот стандарт не заменяет, а, скорее, дополняет HDMI.

К сожалению, множество компьютерных производителей — особенно изготовители потребительских ноутбуков и моноблоков — похоже, полагает, что вполне достаточно оснастить их разъемом HDMI. Мы выражаем надежду, что это мнение изменится, поскольку рядовым потребителям DisplayPort может принести как минимум столько же пользы, как он давно приносит бизнес-пользователям.

HDMI никуда не денется, и мы весьма этому рады, однако настало время компьютерной индустрии обратить более ласковый взгляд и на стандарт DisplayPort.

Нужен ли вам DisplayPort?

Как мы уже говорили ранее, стандарт HDMI распространен повсеместно. Этот интерфейс присутствует практически на любой телевизионной панели, им будет оснащен каждый потребительский компьютерный монитор. Также наверняка вы можете обнаружить его на большинстве встраиваемых видеокарт, на ноутбуках, системных блоках сборных компьютеров и в каждом моноблоке.

А вот мониторы, десктопы и моноблоки уже более высокого уровня дополнительно к HDMI, будут оснащены разъемами DisplayPort. Что же касается ноутбуков — они, конечно, испытывают некоторый дефицит пространства для размещения разъемов. Однако более дорогие бизнес-ориентированные модели также обязательно будут оборудованы интерфейсом DisplayPort.

Если вы планируете использовать свой ноутбук с отдельно стоящим монитором, вы не будете сожалеть о небольшой переплате за модель, снабженную разъемом DisplayPort. Способность поддерживать несколько дисплеев одновременно и возможность подключать через недорогие переходники практически любой тип монитора дает значительно больше гибкости, чем может предложить один только HDMI.

www.dgl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
